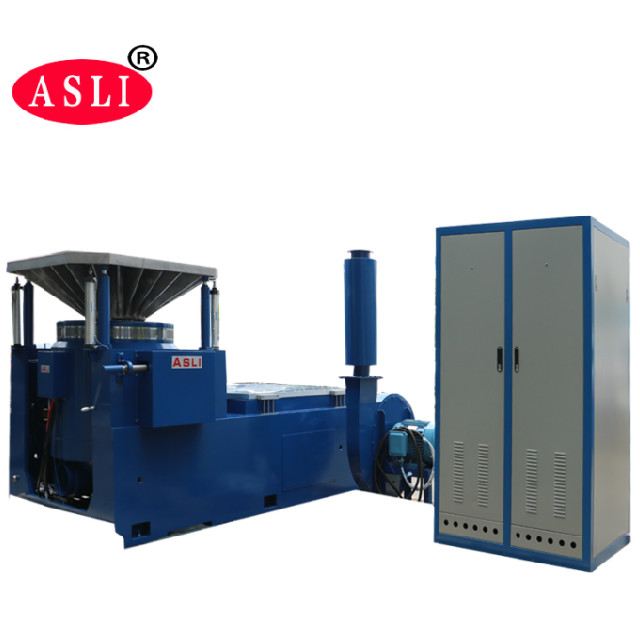

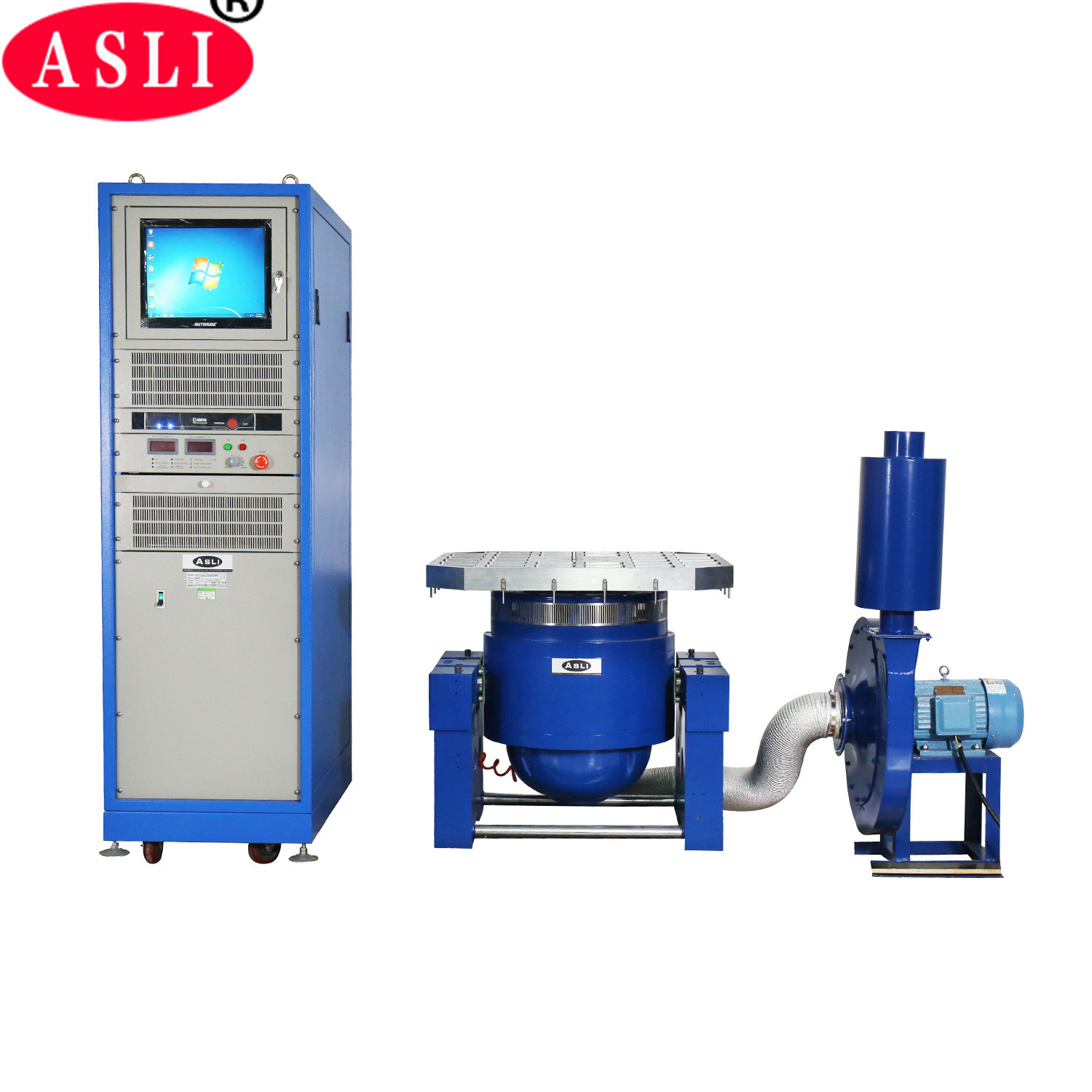

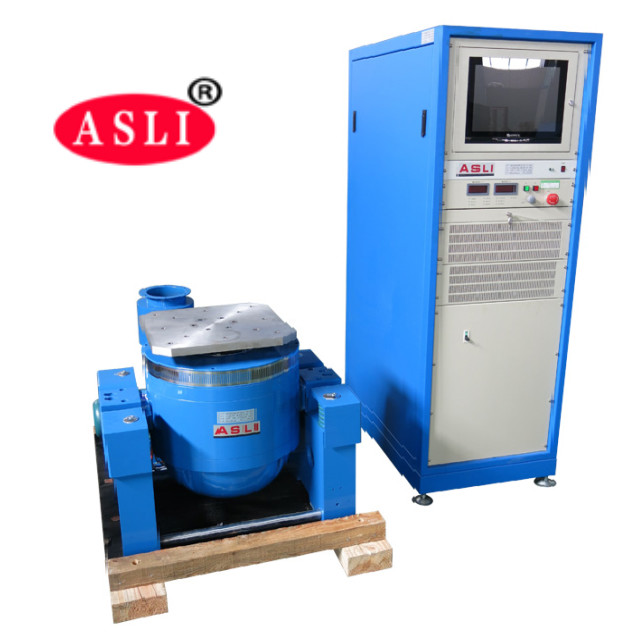

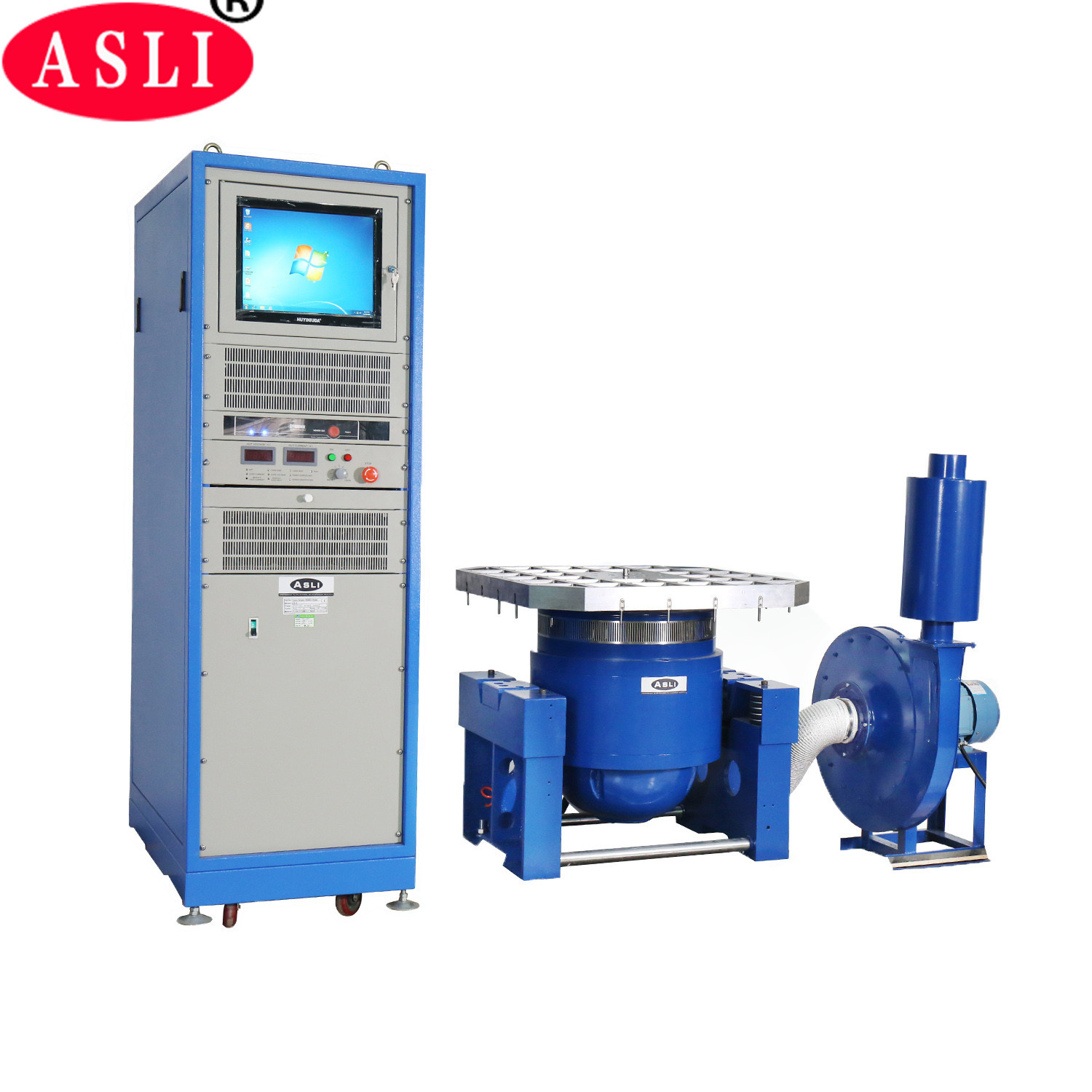

IEC 60068-2-64-2008, ASTM D4169-08 Wysokiej częstotliwości wibracji System testowy stolik wstrząsacz
IEC 60068-2-64-2008, ASTM D4169-08 System testowania drgań o wysokiej częstotliwości Zastosowanie:
Jesteśmy producentem produktów z serii Electrodynamic High Frequency Vibration shaker, przyjęliśmy "dwukrotną strukturę obwodu magnetycznego", "samogenerowane koła akcji szkieletu","Współczynnik wsparcia w powietrzu" oraz "łóżka rolkowe i kierowanie liniowe", "izolacja trunnion" zaawansowana nowoczesna technologia i technologia specjalna, może być zakończona w X, Y, Z trójosiowych próbach drgań sinusów i szerokopasmowych próbach drgań losowych,do uzupełnienia przez klasyczny (pół - sinus), trapezoidalny, falę zęba piły) testy spektrum impulsu i reakcji uderzeniowej.urządzenia elektryczne, komunikacji, sprzętu domowego i innych dziedzin.
Wykorzystuje się następujące właściwości:
1Dobrze zaprojektowany dynamiczny kołowy szkielet, z wyższą częstotliwością rezonancji osiowej.
2Dwu-magnetyczny obwód, niski wyciek strumienia magnetycznego, kompaktowa konstrukcja i racjonalna.
3. łożyska rolkowe rocker rod proste i zorientowane na przywóz składowe układy układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu
4- Trunnion izolacja podstawy dedykowane do stosowania hormonów, instalacja mobilnej wygody.
5Zaawansowana technologia porusza się wokół systemu, aby zapewnić dynamiczny krąg wysokiej niezawodności.
6Nowy projekt kanału i poprawa efektu chłodzenia.
7- sztywność statyczna, dyniaMikrometrowa sztywność balonu, zwiększając pojemność stołu wibracyjnego, poprawia wydajność niskiej częstotliwości.
2-1 Parametry techniczne
(1) Siła znamionowa: siła sinus 3000N; siła losowa 3000N; siła uderzeniowa 6000N;
(2) Zakres częstotliwości: od 3 Hz do 3500 Hz, stała częstotliwość, przesuwanie do przodu i do tyłu, sinus, losowość, wstrząs
(3) Tryb częstotliwości zamiatania: liniowy, logarytmiczny, zamiatanie do przodu i z tyłu, stała częstotliwość
(4) Częstotliwość zamiatania: od 1 do 32767
(5) Czas częstotliwości zamiatania: stała częstotliwość/jednorazowe 1-3600 min, można wyświetlać krzywe częstotliwości zamiatania.
(6) Maksymalne przyspieszenie;1000 m/s2(bez obciążenia)
(7) Maksymalna prędkość: 1,6 m/s
(8) Maksymalny przemieszczenie: 25 mmp-p (bez obciążenia), podwójny szczyt
(9) Przesunięcie uderzeniowe: 25 mm
(10) Masa przesuwanej cewki: 3,5 kg
(11) W kierunku wibracji: pionowo
(12) Fala wibracyjna: sinus, losowość, wstrząs
(13) Średnica przesuwanej cewki: Φ150 mm
(14) Wymiar systemu drgań: W750xH599xD680 mm
(15) Masę systemu drgań: 490 kg
Parametry techniczne elektrodynamicznego urządzenia do badania drgań o wysokiej częstotliwości:
| Model |
Poziom nominalny Siła (N) |
Wyniki oceny Siła (N) |
Częstotliwość Zakres (Hz) |
Poziom przyspieszenia (m/s)2) | Prędkość znamionowa ((m/s) |
Nominalne przesunięcie (p-p) mm |
Maks. ładunek (kg) | przemieszczająca się cewka ((Kg) |
Wymiar Ruchowa cewka ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
O systemie wibracji
(1) Podwójna struktura obwodu magnetycznego zapewnia wysoką intensywność pola magnetycznego i zmniejsza wyciek strumienia;
Specjalna struktura odgazowania może zmniejszyć wyciek strumienia do poniżej 1 mt
(2) Wiosny typu U, walory i łożyska liniowe dla silnego oporu obciążenia
(3) Sprężyny powietrzne są stosowane do izolacji drgań; systemy drgań działają stabilnie nawet przy dużym obciążeniu;
Nie potrzeba specjalnej podstawy
(4) Urządzenia ochronne są przewidziane w przypadku nadmiernego ciepła, nadmiernego obciążenia, nadmiernego prądu, nadmiernego napięcia i
nadmierne przesunięcie urządzenia do badania drgań;
Urządzenia zabezpieczające sieć elektryczną przed nad napięciem, pod napięciem, brakami fazy;
Siła napędowa, ograniczanie prądu, miękki start, nadtemperatura, krótki prąd, ochrona modulu przed usterką
(5) Może wykonywać badania środowiskowe
(6) System ten ma niewielkie wymagania dotyczące wahania napięcia, ≤ ± 10% jest OK
(7) System ten ma niewielkie wymagania dotyczące oporu uziemienia, ≤4Ω jest OK
(8) Wysoka niezawodność, szczególnie odpowiednia do długotrwałej pracy

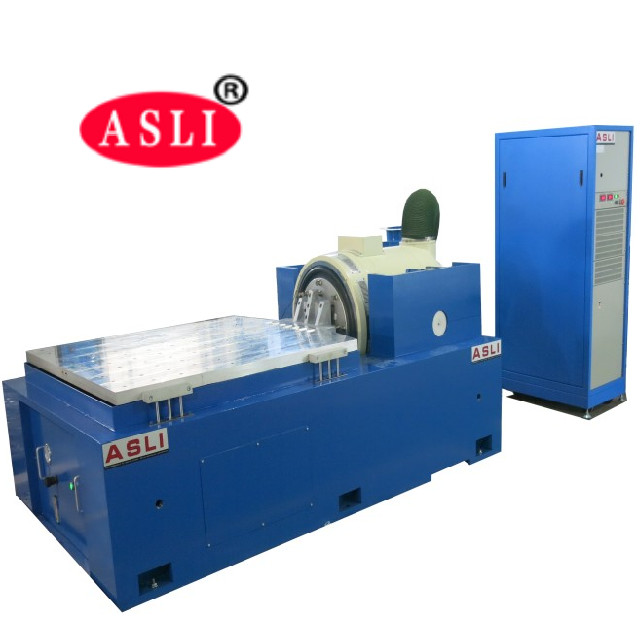

charakterystyka stołu poziomego:
1. w ramach małej ładowni w celu osiągnięcia większej przyspieszenia i częstotliwości pracy, w celu poprawy pojemności ładowania i wydajności całej ładowni maszyny.
2- Szybkość montażu i regulacji.
3Ścieżka ciśnienia statycznego, w kształcie litery V, o odporności na nachylenie i obciążenie.
Wbudowana pompa olejowa, dobra konstrukcja i łatwa obsługa.
parametry techniczne rozszerzacza poziomego:
| Model | Rozmiar ławki (mm) | Zakres częstotliwości (Hz) | Masa ruchomych części (kg) |
| LT0303 | 300×300×22 300×300×26 300 × 300 × 30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400 × 400 × 30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 |
5-800 5-1100 5-1400 |
126 168 210 |

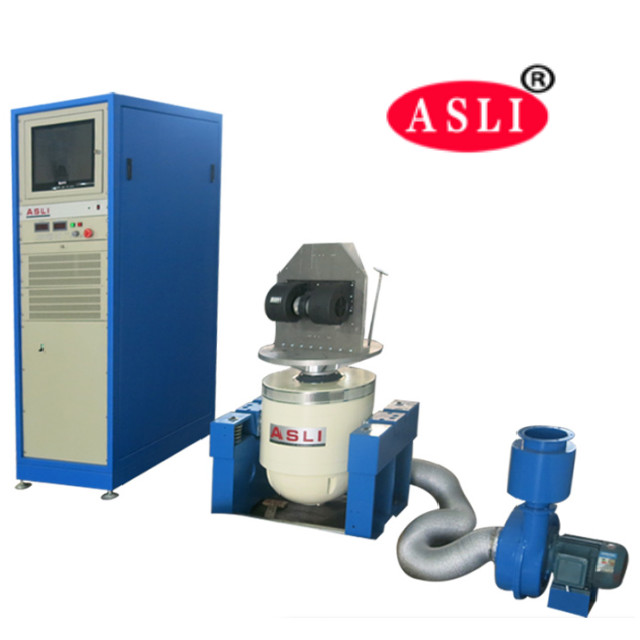

charakterystyka pionowej wyprzedzonej ławki:
VT pionowe przedłużone ławki i określone zaciski, precyzyjnie obliczone, wyrafinowana konstrukcja, aby zapewnić klientowi uzyskał najlepszą wydajność zgodnie z doskonałą strukturą, wysokiej jakości materiał
i wykonania.
parametry techniczne pionowego rozszerzacza:
| Model | Masę (kg) | Maksymalna częstotliwość (Hz) | Rozmiar ławki |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (krągła ławka) | 220 | 350 | Φ1200 |
Jeśli masz jakiekolwiek pytania dotyczące elektrodynamicznej wysokiej częstotliwości Mechanical Testing Machine Vibration Fatigue Tester, proszę nie wahaj się skontaktować ze mną.
