Najwyżej oceniane samochodowe systemy testowania wibracji do symulacji dynamicznych warunków pracy i środowiska w terenie
sprzęt do badań wibracyjnych ES-20.pdf
Aplikacja:
Jaki jest cel testów wibracyjnych?
Test wibracyjny to proces, który monitoruje poziomy i wzorce sygnałów wibracyjnych w komponencie, maszynie lub konstrukcji w celu wykrycia nienormalnych zdarzeń wibracyjnych i oceny ogólnego stanu testowanego obiektu.
Jesteśmy producentemGorący sprzedawany elektromagnetyczny trójosiowy stół wibracyjny wibracyjny tester laboratoryjny, przyjął „podwójną strukturę obwodu magnetycznego”, „samogenerujące się kręgi działania szkieletu”, „podparcie powietrzne” i „łożyska wałeczkowe i prowadnice liniowe”, „izolację czopów” zaawansowaną nowoczesną technologię i specjalną technologię, można ukończyć w X, Trójosiowy test drgań sinusoidalnych Y, Z i szerokopasmowe testy drgań nieuporządkowanych, które należy uzupełnić klasycznym (półsinusoidalnym, trapezoidalnym, piłokształtnym) testem pulsacyjnym i testem widma odpowiedzi na wstrząsy.Produkty te są szeroko stosowane w obronie narodowej, broni, lotnictwie, przemyśle lotniczym, komunikacji, elektronice, urządzeniach elektrycznych, komunikacji, sprzęcie AGD i innych dziedzinach.
Funkcje testera zmęczeniowego wibracji o wysokiej częstotliwości:
1. Dobrze zaprojektowany dynamiczny szkielet koła, o wyższej częstotliwości rezonansu osiowego.
2. Obwód dwumagnetyczny, niski wyciek strumienia magnetycznego, zwarta konstrukcja i racjonalność.
3. Łożyska wałeczkowe Rocker Rod proste i zorientowane na import orientacja sztywności korpusu kompozytowego, ekscentryczna nośność.
4. Podkład izolacyjny Trunnion dedykowany do stosowania hormonów, instalacja mobilnej wygody.
5. Zaawansowana technologia porusza się po systemie, aby zapewnić dynamiczny krąg wysokiej niezawodności.
6. Nowa konstrukcja kanału i poprawa efektu chłodzenia.
7. Sztywność statyczna, sztywność dynamiczna małego balonu łożyska, podnosząca pojemność stołu wibracyjnego, poprawiająca wydajność niskich częstotliwości.
Parametry techniczne elektrodynamicznego testera drgań wysokiej częstotliwości:
| Model |
Oceniono sinus Siła (N) |
Oceniono losowo Siła (N) |
Częstotliwość Zakres (Hz) |
Przyspieszenie znamionowe (m/s2) | Prędkość znamionowa (m/s) |
Znamionowe przemieszczenie (pp)mm |
Maks.Ładowanie (kg) | ruchoma cewka (kg) |
Wymiar Cewka ruchoma (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2,5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1,6 | 25 | 70 | 2,5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1,6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1,6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | dziesięć tysięcy | dziesięć tysięcy | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1,8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1,8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1,8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1,8 | 51 | 4500 | 300 | Φ870 |

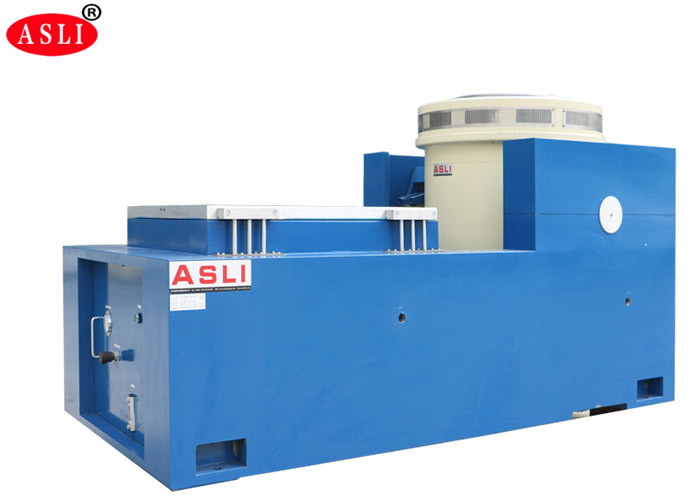

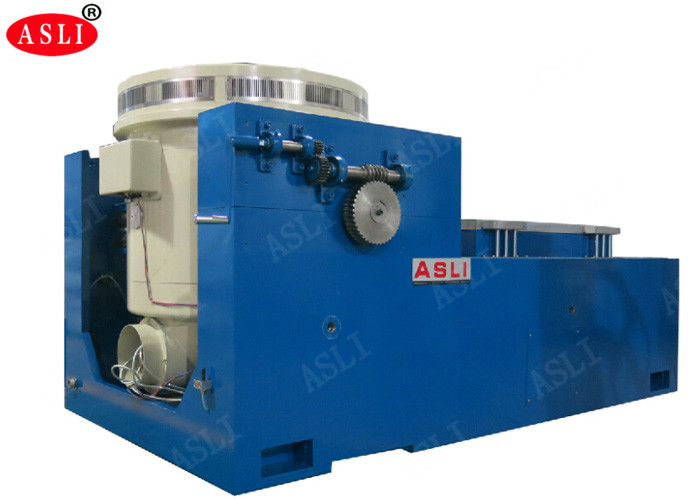

cechy stoiska poziomego:
1. W małej ławce załadunkowej, aby uzyskać wyższe przyspieszenie i częstotliwość roboczą, aby poprawić ładowność i wydajność całej ławki maszynowej.
2. Pozioma ławka i ławka wibracyjna są integralnym typem, z doskonałą strukturą, wygodą instalacji i regulacji.
3. Statyczny tor ciśnieniowy, w kształcie litery V, o pojemności odpornej na zbocza i odporne na obciążenie.
Wbudowana pompa olejowa, dobra konstrukcja i łatwa obsługa.
parametry techniczne ekspandera poziomego:
| Model | Rozmiar ławki (mm) | Zakres częstotliwości (Hz) | Waga ruchomych części (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6,6 7,8 9,0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-1000 5-1400 5-2000 |
11.2 13.2 16,0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19,3 23,1 27,0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27,5 33,0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36,8 44,2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5-1000 5-1500 5-2000 |
57,7 76,9 86,5 |
| LT 1010 | 1000×1000×30 1000×1000×40 1000×1000×50 |
5-1000 5-1300 5-1500 |
89,1 118,8 147 |
| LT 1212 | 1200 × 1200 × 30 1200×1200×40 1200 × 1200 × 50 |
5-800 5-1100 5-1400 |
126 168 210 |
pionowe funkcje przedłużonej ławki:
Pionowa przedłużona ławka VT i określone zaciski, precyzyjnie obliczone, dopracowana konstrukcja, aby zapewnić klientowi najlepszą wydajność zgodnie z idealną strukturą, wysokiej jakości materiałem
i wykonania.
parametry techniczne ekspandera pionowego:
| Model | waga (kg) | Maks.Częstotliwość (Hz) | Rozmiar ławki |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Ławka okrągła) | 220 | 350 | Φ1200 |
Aby uzyskać więcej informacji dotyczącychNajwyżej oceniane samochodowe systemy testowania wibracji w celu symulacji dynamicznych warunków pracy i środowiska polowego, zapraszamy do kontaktu z nami!
