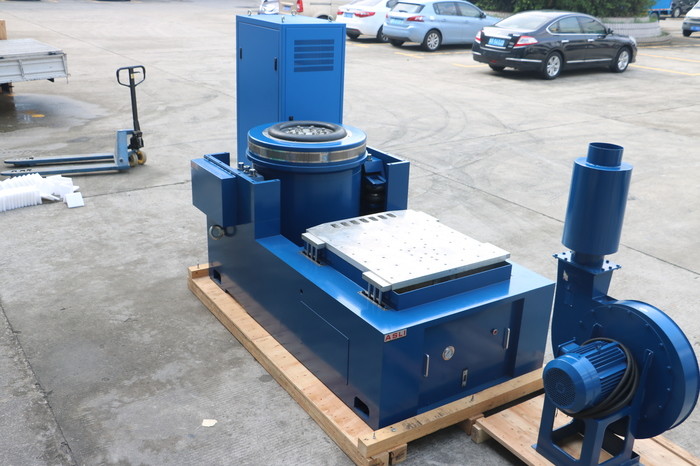

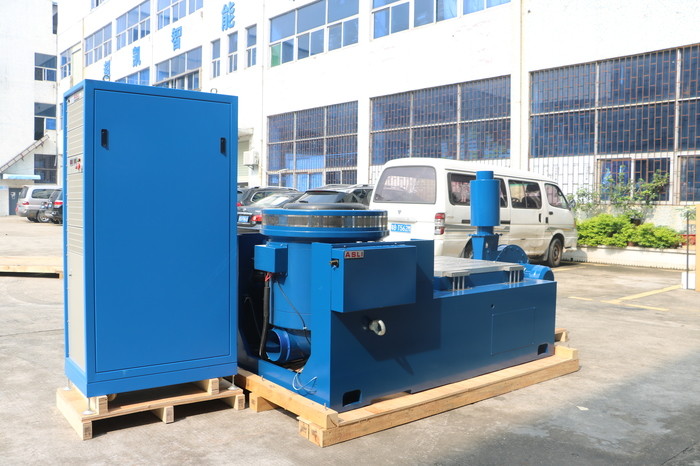

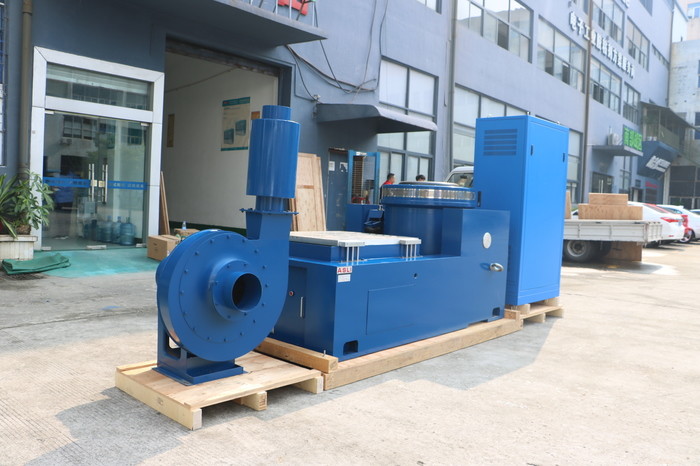

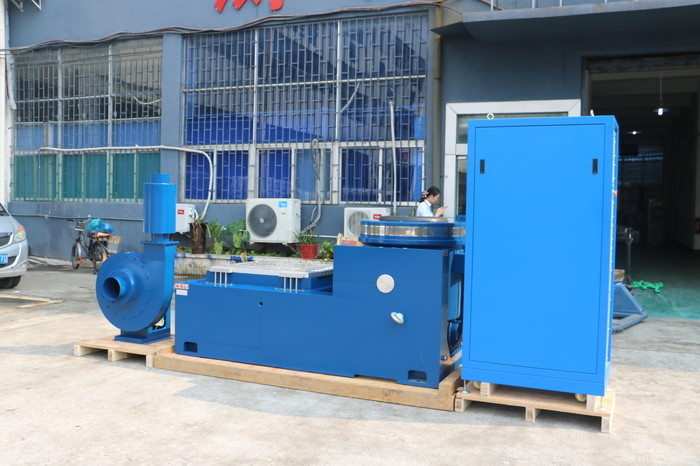

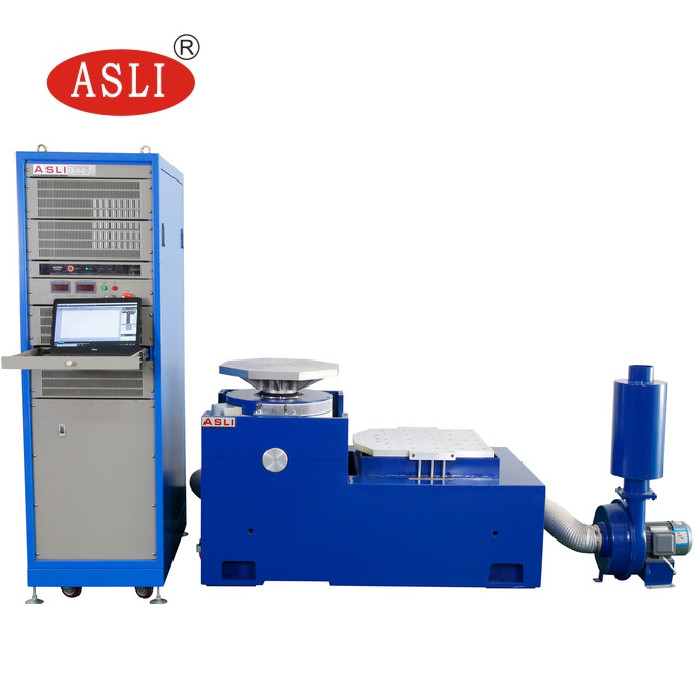

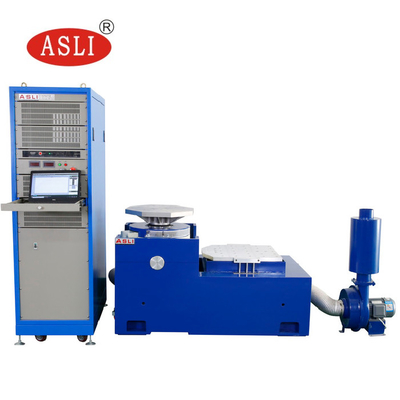

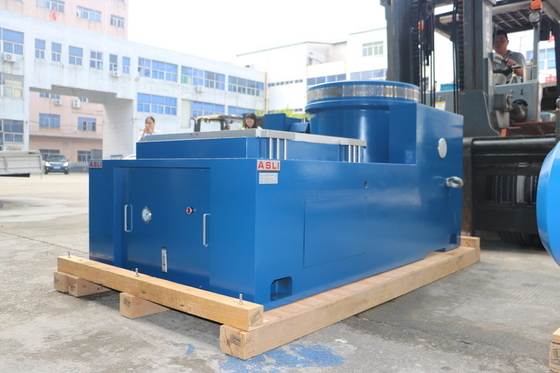

Wysokiej częstotliwości horyzontalny tester drgań do badań motoryzacyjnych z pionowym ekspanderem
Zastosowanie regulaminu wielofunkcyjnego
Sine, przypadkowe, rezonantne wyszukiwanie i pobyt, typowe uderzenia i tryby symulacji dróg.
Zdolność do przenoszenia siły
centralna poduszka powietrzna ma dużą sztywność statyczną, niewielką sztywność dynamiczną, silną nośność i dobry efekt w przypadku zmiany amplitudy.
Kontrola zakłóceń
Podwójne magnesowe wyciek strumienia projektowego i pole magnetyczne jest równomiernie rozwiązywane do silnych interferencji obwodu sterowania polem elektromagnetycznym
parametry techniczne:
| Model |
Poziom nominalny Siła (N) |
Wyniki oceny Siła (N) |
Częstotliwość Zakres (Hz) |
Poziom przyspieszenia (m/s)2) | Prędkość znamionowa ((m/s) |
Nominalne przesunięcie (p-p) mm |
Maks. ładunek (kg) | przemieszczająca się cewka ((Kg) |
Wymiar Ruchowa cewka ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
parametry techniczne rozszerzacza poziomego:
| Model | Rozmiar ławki (mm) | Zakres częstotliwości (Hz) | Masa ruchomych części (kg) |
| LT0303 | 300×300×22 300×300×26 300 × 300 × 30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400 × 400 × 30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
parametry techniczne pionowego rozszerzacza:
| Model | Masę (kg) | Maksymalna częstotliwość (Hz) | Rozmiar ławki |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
Oprócz testerów drgań, nasza gama produktów obejmuje również:
(1) Seria badań temperatury i wilgotności: komora badawcza temperatury i wilgotności, komora badawcza stabilności spaceru, komora badawcza wstrząsu cieplnego,Komora badawcza UV dla temperatury i wilgotności, rampowa komora temperatury.
(2) Seria badań starzenia:Wysoka temperaturapiec, piec do suszenia próżniowego, komora badawcza starzenia się wentylacji powietrza, komora badawcza starzenia się pary, komora badawcza ozonu, wyposażenie do badań spalania
(3) Symulacje pogodytserii: komora badawcza na rozpylanie deszczem, komora badawcza na kurz, komora badawcza na starzenie się lampy ksenonowej, komora badawcza na odporność na promieniowanie UVb- Nie.
(4) Seria badań mechanicznych: urządzenie do badania drgań, urządzenie do badania upadku,Maszyna do badań uderzeń, mechaniczny tester wstrząsów przyspieszeniaitd.
Szczegóły opakowania:
Jeśli potrzebujesz więcej informacji na temat High Frequency Horizontal Vibration Tester For Automotive Testing with Vertical Expander, proszę nie wahaj się wysłać zapytanie.
