vibration test chamber ES-6.pdf

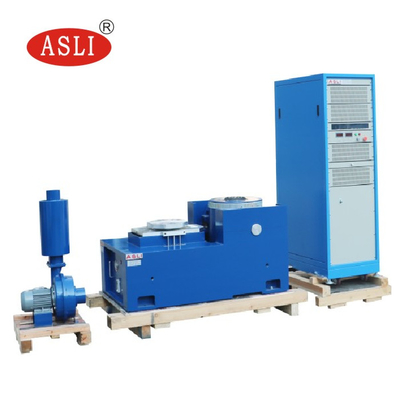

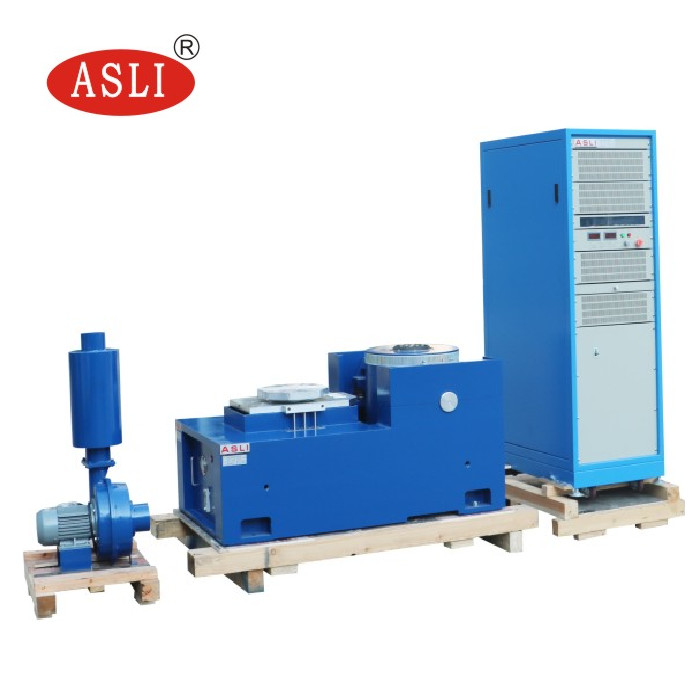

Chłodzony powietrzem wysokiej częstotliwości elektrodynamiczny wstrząsarka z dużą cewką ruchomą
System testowania wibracji elektromagnetycznych serii ES został specjalnie zaprojektowany, aby sprostać potrzebie długotrwałej pracy, instalacja podstawy odpornej na wibracje może osiągnąć wibracje pionowe i poziome. Standardowa platforma jest zainstalowana z wysokowydajnym urządzeniem do izolacji wstrząsów z poduszką powietrzną, dzięki czemu wibracje przenoszone na budynek mogą być zminimalizowane, a jednocześnie uniknąć potrzeby dodatkowego fundamentu w większości przypadków.
Kompletny zestaw systemu testowania wibracji składa się z wstrząsarki, zasilania i systemu kontroli pomiaru wibracji, zgodnie z odpowiednimi normami krajowymi i międzynarodowymi (takimi jak: MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIB, BS itp.) w celu zapewnienia wsparcia technicznego dla ustanowienia kontroli jakości produktu.
Cechy produktu
* Elastyczny system zawieszenia i prowadnica liniowa, duża nośność, dobre prowadzenie i wysoka stabilność.
* Sztywność statyczna centralnej poduszki powietrznej jest duża, sztywność dynamiczna jest mała, nośność jest duża, a wydajność dynamiczna jest doskonała.
* Szybka autodiagnoza i ochrona łańcuchowa, wysokie bezpieczeństwo i niezawodność;
* Urządzenie izolujące i tłumiące z poduszką powietrzną sprawia, że wibrator nie potrzebuje specjalnego fundamentu, doskonale odtwarza falę wibracji i redukuje przenoszenie wibracji.
* Zapewnia różne zastosowania platform rozszerzeń poziomych i pionowych;
* Może być używany ze wszystkimi rodzajami kontrolerów wibracji, a obsługa jest prosta.
Parametry:
| Model |
Znamionowa sinusoida Siła (N) |
Znamionowa losowa Siła (N) |
Częstotliwość Zakres (Hz) |
Znamionowe przyspieszenie (m/s2) | Znamionowa prędkość (m/s) |
Znamionowe przemieszczenie (p-p)mm |
Maks. obciążenie (kg) | cewka ruchoma (kg) |
Wymiar Cewka ruchoma (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Cechy przedłużonej ławki pionowej:
Przedłużona ławka pionowa VT i określone zaciski, precyzyjnie obliczone, dopracowane wzornictwo, aby zapewnić klientowi uzyskanie najlepszej wydajności zgodnie z doskonałością
Cechy stojaka poziomego:
Wewnątrz małej ławki ładunkowej, aby uzyskać wyższe przyspieszenie i częstotliwość pracy, aby poprawić nośność i wydajność całej ławki maszyny.
Ławka pozioma i ławka wibracyjna są typu integralnego, o doskonałej strukturze, wygodne w instalacji i regulacji.
Tor ciśnienia statycznego, w kształcie litery V, o odporności na nachylenie i obciążenie boczne.
Wbudowana pompa olejowa, dobra struktura i łatwa obsługa.

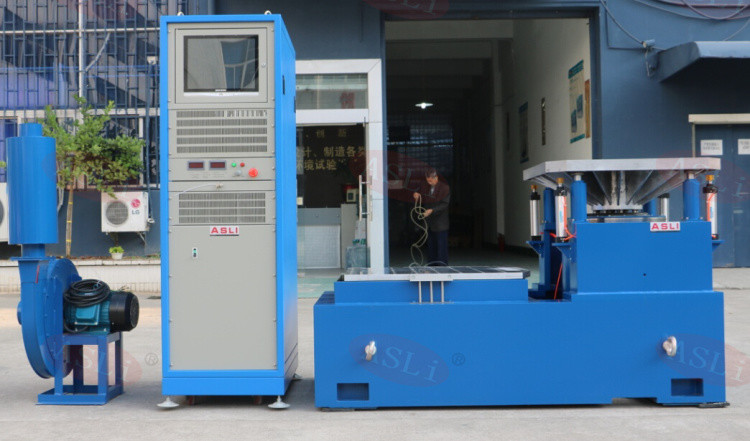

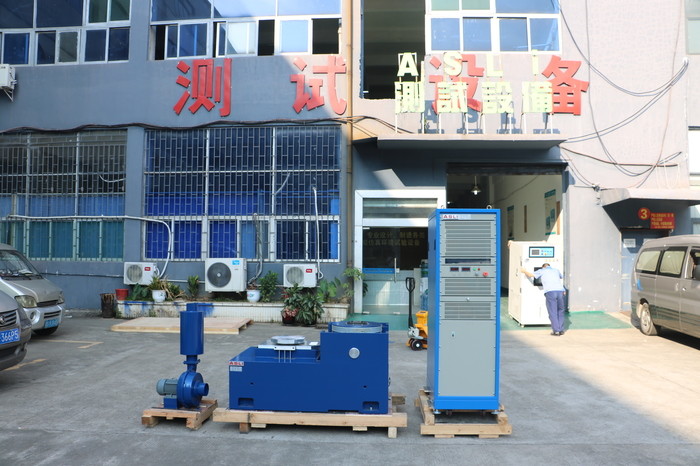

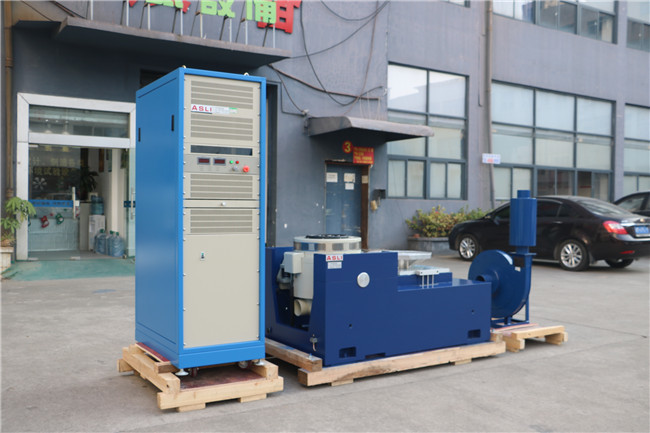

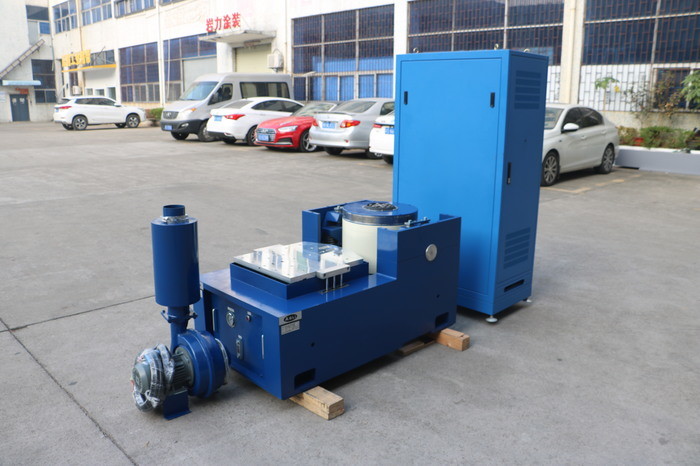

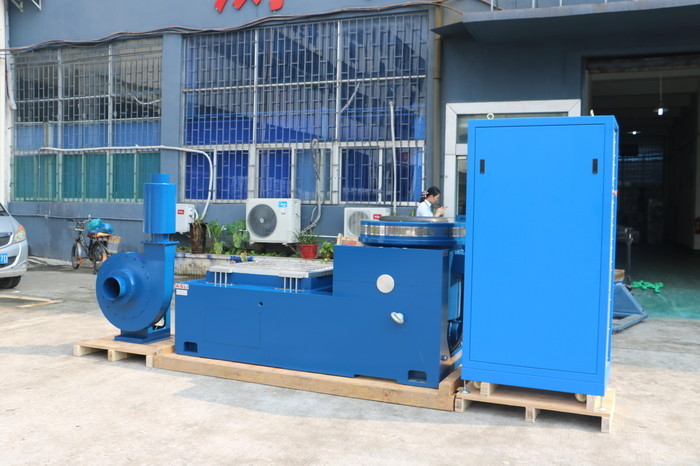

Zdjęcia w celach informacyjnych:
