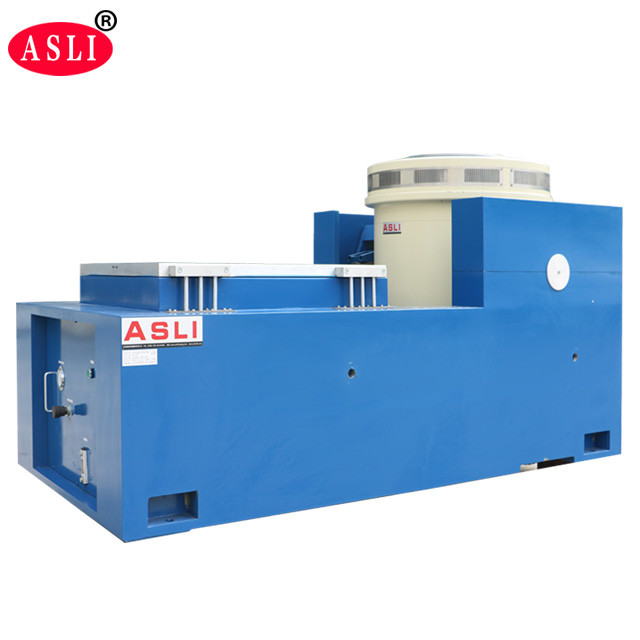

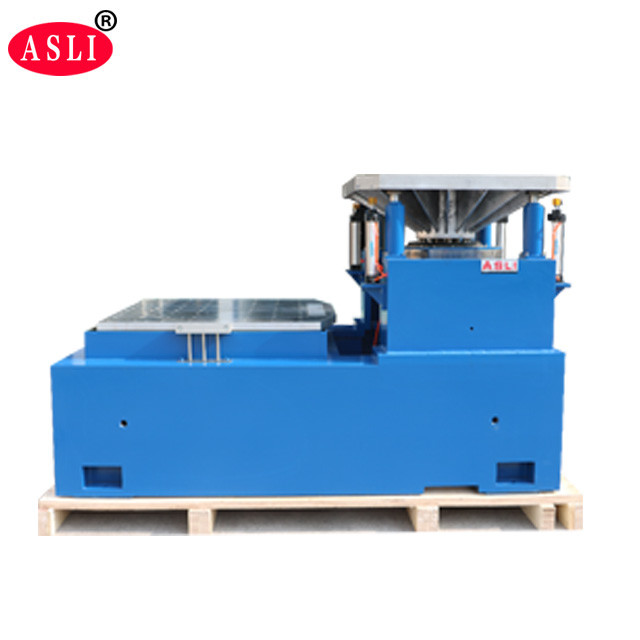

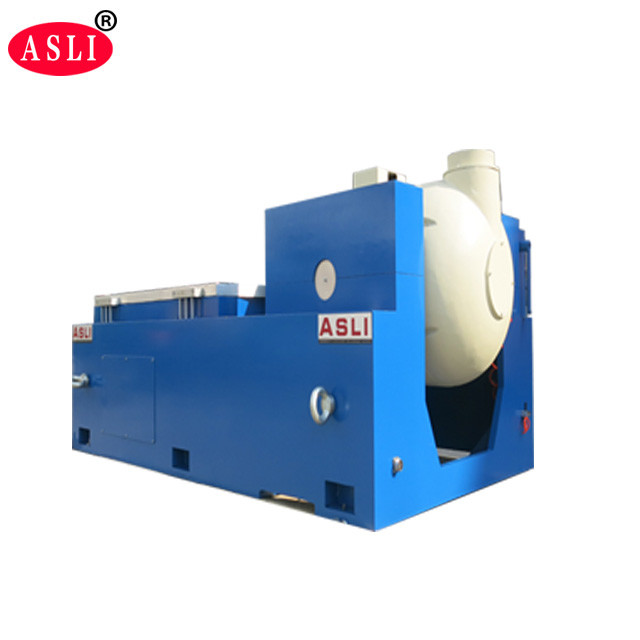

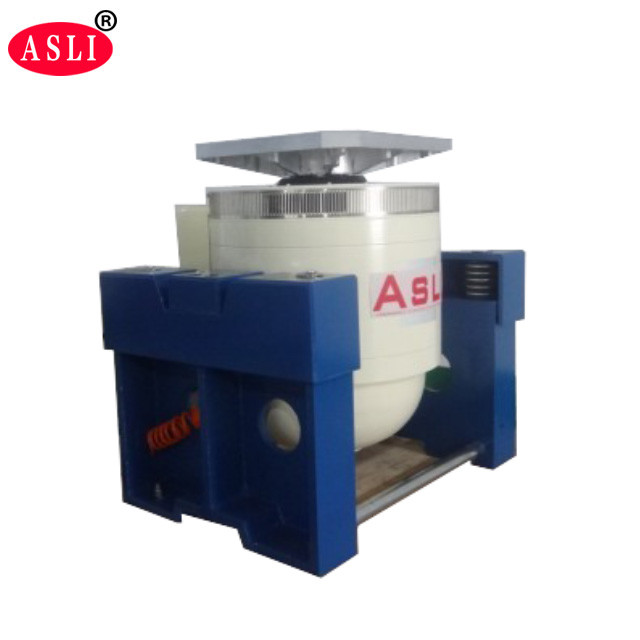

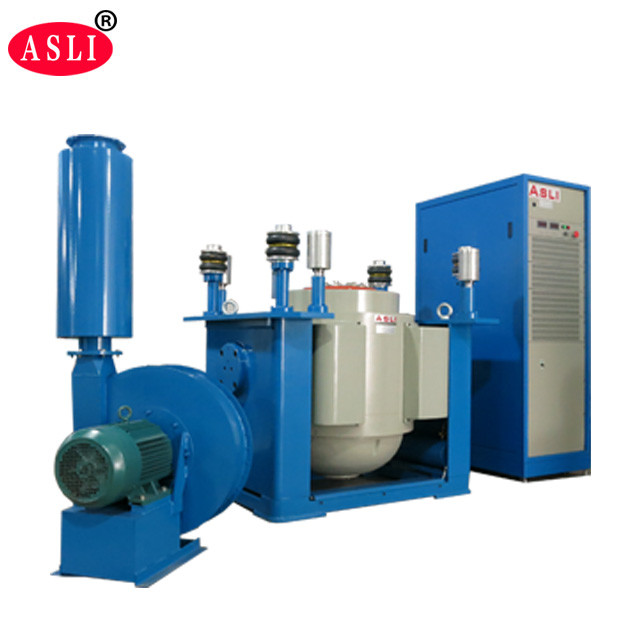

System wibracji ((ES-10))
1 Parametry techniczne przemysłowego elektrodynamicznego wstrząsacza wibracyjnego:
(1) Siła znamionowa: siła sinus 10000N; siła losowa 10000N; siła uderzeniowa 10000N;
(2) Zakres częstotliwości: od 5 Hz do 3500 Hz, stała częstotliwość, przesuwanie do przodu i do tyłu, sinus, losowość, wstrząs
(3) Tryb częstotliwości zamiatania: liniowy, logarytmiczny, zamiatanie do przodu i z tyłu, stała częstotliwość
(4) Czasy częstotliwości zamiatania: od 1 do 32767.
(5) Czas częstotliwości zamiatania: stała częstotliwość/jednorazowe 1-3600 min, można wyświetlać krzywe częstotliwości zamiatania.
(6) Maksymalne przyspieszenie 1000 m/s 2 (bez obciążenia)
(7) Maksymalna prędkość: 1,8 m/s
(8) Maksymalny przemieszczenie: 51 mmp-p (bez obciążenia), podwójny szczyt
(9) Przesunięcie uderzeniowe: 51 mm
(10) Masa przesuwanej cewki: 14 kg
(11) W kierunku wibracji: wibracja pionowa +horyzontalna
(12) Fala wibracyjna: sinus, losowość, wstrząs
(13) Średnica przesuwanej cewki: Φ240 mm
(14) Wymiar systemu drgań ((mm): W1046*H660*D783mm
(15) Masa układu wibracyjnego: 900 kg
Wymogi dotyczące urządzenia do badania drgań:
W ramach małej ładowni, aby osiągnąć wyższe przyspieszenie i częstotliwość pracy, aby poprawić zdolność ładowania i wydajność całej maszyny.
Ławka horyzontalna i wibracyjna są typu integralnego, z doskonałą strukturą, wygodną instalacją i regulacją.
Ścieżka ciśnienia statycznego, w kształcie litery V, odporna na nachylenie i obciążenia.
Wbudowana pompa olejowa, dobra konstrukcja i łatwa obsługa.
Parametry techniczne elektrodynamicznych wstrząsaczy:
| Model | Poziom nominalny Siła (N) |
Wyniki oceny Siła (N) |
Częstotliwość Zakres (Hz) |
Prędkość znamionowa ((m/s) | Narysowana wymiana (p-p) mm |
Maks. ładunek (kg) | przemieszczająca się cewka (Kg) | Wymiar Ruchowa cewka ((mm) |
| ES-10 | 10000 | 10000 | 3-3000 | 1.8 | 51 | 270 | 14 | Φ240 |
Wniosek o elektrodynamiczny wstrząsacz cena:
Jesteśmy producentem produktów z serii wibracji elektrycznych, przyjęliśmy "dwukrotną strukturę obwodu magnetycznego", "samogenerowane koła akcji szkieletu","Współczynnik wsparcia w powietrzu" oraz "łóżka rolkowe i kierowanie liniowe""Izolacja trunnion" zaawansowana nowoczesna technologia
i specjalnej technologii, można wykonać w X, Y, Z trójosiowych próbach drgań sinusobowych i szerokopasmowych próbach drgań losowych, które mają zostać zakończone
przez klasyczne (pół-sinusowe, trapezoidalne, falę zęba piłowego) badania spektrum impulsu i reakcji uderzeniowej.
w dziedzinie obrony narodowej, broni, lotnictwa, lotnictwa kosmicznego, komunikacji, elektroniki, urządzeń elektrycznych, komunikacji,
urządzenia gospodarstwa domowego i inne dziedziny.
Badanie wstrząsowe półfal sinusówWłaściwości:
1Dobrze zaprojektowany dynamiczny kołowy szkielet, z wyższą częstotliwością rezonancji osiowej.
2Dwu-magnetyczny obwód, niski wyciek strumienia magnetycznego, kompaktowa konstrukcja i racjonalna.
3. łożyska rolkowe rocker rod proste i zorientowane na przywóz składowe układy układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu
4- Trunnion izolacja podstawy dedykowane do stosowania hormonów, instalacja mobilnej wygody.
5Zaawansowana technologia porusza się wokół systemu, aby zapewnić dynamiczny krąg wysokiej niezawodności.
6Nowy projekt kanału i poprawa efektu chłodzenia.
7. sztywność statyczna, dynamiczna sztywność nośnego małego balonu, podnosząc pojemność stołu wibracyjnego, poprawiając wydajność niskiej częstotliwości.
Wymóg instalacji z maszyną do badania drgań:
(1) Użytkownicy powinni przygotować wózki widłowe i narzędzia przenośne do przenoszenia sprzętu, ponieważ jest on bardzo ciężki.
Drzwi są wystarczająco duże, by wpuścić sprzęt.
(2) Środowisko pracy maszyny powinno znajdować się w temperaturze pokojowej i z dobrą wentylacją.Odległość pomiędzy maszynami
lewy/prawy/z tyłu musi być min. 700 mm, przedni min. 1500 mm.
Pakiet dla silnikowego elektrodynamicznego systemu drgawek:
Najpierw folia PP, a potem 10 mm pianki pomiędzy maszyną a obudową, a na zewnątrz jest standardowa obudowa z sklejki eksportowej.
