Stand testowy dla wibracji wysokiej częstotliwości ES-30.pdf

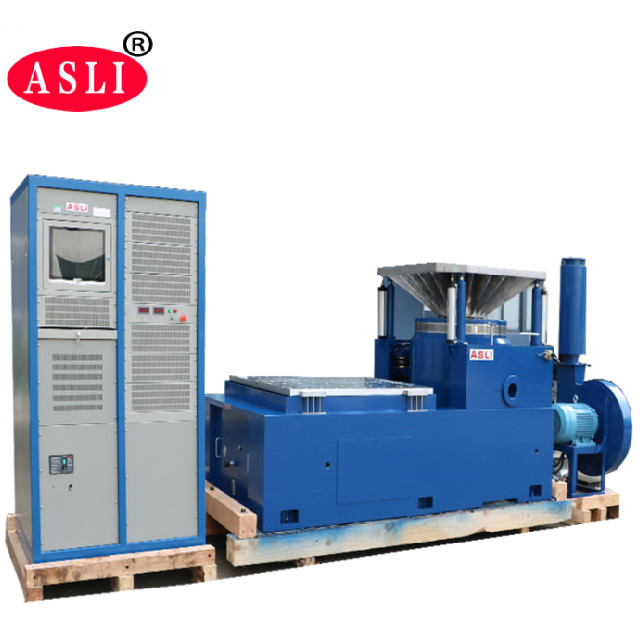

Elektrodynamiczny wstrząsacz wibracyjny DO-160G, RTCA-160G, ISTA 3A Stardardard
Funkcja przypadkowego zwrotu i wstrząsu System elektrodynamicznego wstrząsacza wibracjiJest szeroko stosowany w obronności, lotnictwie, lotnictwie, komunikacji, elektronikach, motoryzacji, urządzeniach domowych i innych branżach.symulacja rzeczywistego stanu roboczego i test siły konstrukcjiThe product application is wide, the application width is obvious, the test effect is remarkable and reliable. Sine wave, FM, sweep, programmable, frequency multiplier, logarithm, the test effect is remarkable and reliable, the product application is wide, the application width is obvious, the test effect is remarkable and reliable.maksymalne przyspieszenieEquipment through continuous failure to run 3 months of testing, stable performance, specyfikacja i funkcjonowanieniezawodna jakość.
| Specyfikacje wstrząsacza wibracji | ||
| Szczyt sinus (Pk) | 5000Kg.f szczyt (50KN) | |
| Random (RMS) | 5000Kg.f r.m. (50KN) | |
| Wstrząs (Pk) | 10000Kg.f szczyt (100KN) @6ms | |
| Używalna częstotliwość | 1 ¢2500 Hz | |
| Maksymalne przesunięcie (p-p) | 100 mm (4 cali), 76 mm (3 cali) ciągłe | |
| Maksymalna prędkość | 2 m/s | |
| Maksymalne przyspieszenie | Sine:100g (980 m/s)2), przypadkowy 62g ((600 m/s2) | |
| Podtrzymanie obciążenia pionowego | 500 kg | |
|
Wstrzykiwacze naturalne Częstotliwość (oś siły napędowej) |
O częstotliwości mniejszej niż 2,5 Hz | |
| Średnica armatury | Ф440 mm | |
| Waga armatury | 59 kg | |
|
Podstawowy rezonans Częstotliwość (tabela Niska) |
2,400 Hz (nom.) +/- 5% | |
|
Przymocowanie obciążenia Punkty (standardowe) |
16 wkładów ze stali nierdzewnej M10 | |
| Gęstość przepływu strasznego | < 10 gaussów | |
| Wymiary wstrząsacza | 1670mmL × 1150mmD × 1300mmH | |
| Waga wstrząsacza | Około 4600 kg. | |
| Wymóg sprężonego powietrza | 0.6 Mpa | |
Więcej informacji
| Nazwa | Standardowy standard EN50604 dla akumulatorów samochodowych IEC62133 UN38.3 Stoisko do badania drgań do badań laboratoryjnych | ||||||||
| Model | Siła sinus nominalna (N) | Wskaźnik siły losowej (N) | Zakres częstotliwości (Hz) | Poziom przyspieszenia (m/s2) | Prędkość znamionowa ((m/s) | Przesunięcie nominalne (p-p) mm | Maks. ładunek (kg) | przemieszczająca się cewka (Kg) | Wymiar przesuwanej cewki (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
