Opis produktu
Nasz wibrator może spełnić wymagania UN38.3, IEC62133, JIS D 1601, normy badania MIL-STD-810G.

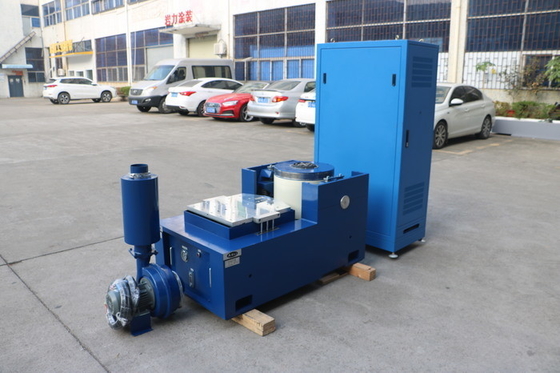

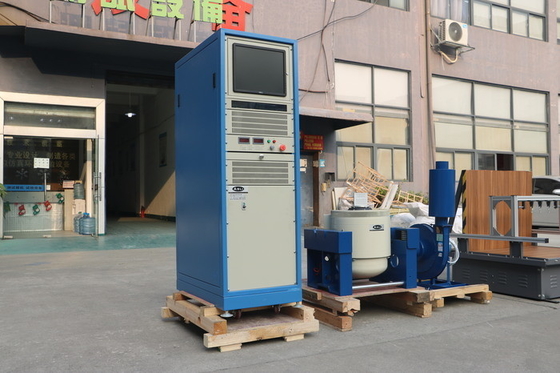

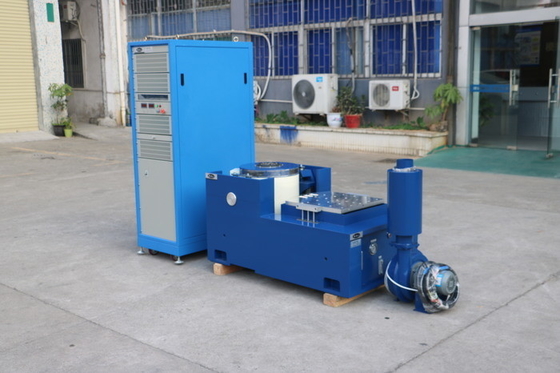

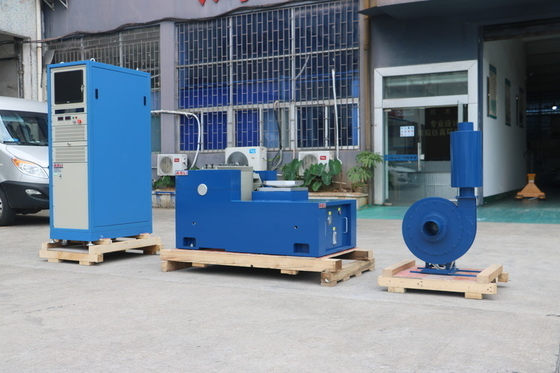

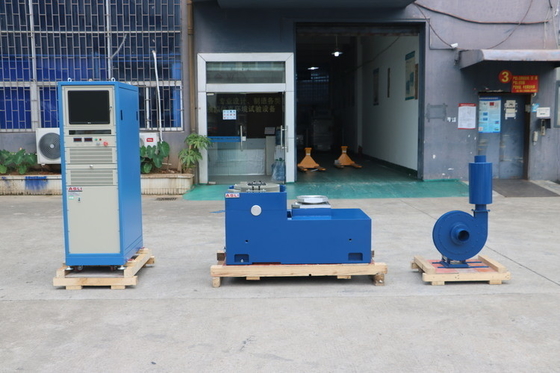

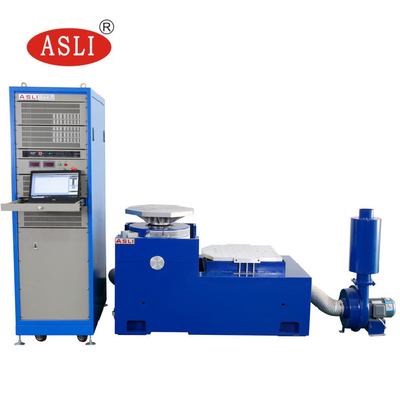

JIS D 1601 Maszyna do badania drgań części samochodowychprzyjęto strukturę podwójnie magnetycznego obwodu, samogenerujące się koła ruchowe, wsparcie powietrzne i łożyska rolkowe oraz kierowanie liniowe,izolacja trunnion zaawansowana nowoczesna technologia i technologia specjalna, może być zakończona w trójosiowych testach drgań sinusobowych X, Y, Z i szerokopasmowych testach drgań losowych, do ukończenia klasycznym (półsinusowym, trapezoidalnym,Wyniki badań spectrum reakcji pulsu i wstrząsu.
Nie ogranicza się tylko do części motoryzacyjnych, ale jest również szeroko stosowana w obronie narodowej, broni, lotnictwie, lotnictwie kosmicznym, komunikacji, elektronika, urządzenia elektryczne,urządzenia transportowe i domowe.
Parametry techniczne:
| Model |
Poziom nominalny Siła (N) |
Wyniki oceny Siła (N) |
Częstotliwość Zakres (Hz) |
Poziom przyspieszenia (m/s)2) | Prędkość znamionowa ((m/s) |
Nominalne przesunięcie (p-p) mm |
Maks. ładunek (kg) | przemieszczająca się cewka ((Kg) |
Wymiar Ruchowa cewka ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
Parametry techniczne rozszerzacza poziomego:
Parametry techniczne pionowego rozszerzacza:
Rozmiar stołu może być dostosowany ~
Korpus maszyny:
1) Podłoże stołu, rękaw stopy, jak najdalej ustawione
2) zasilanie włączone/praca w linii wyjściowej nie może być odłączone
3) Umieść poziom jak najdalej
4) elementy mogą być zmieniane, linia nie powinna być zmieniana ani z połączenia.
5) Organ tajwański nie może uczestniczyć w całości lub w części w reorganizacji, lecz tylko zgodnie ze specyfikacją jednego elementu i z oryginalnym hasłem potwierdzającym.
Mechaniczne i wibracyjne cechy wyposażenia:
1Dobrze zaprojektowany dynamiczny kołowy szkielet, z wyższą częstotliwością rezonancji osiowej.
2Dwu-magnetyczny obwód, niski wyciek strumienia magnetycznego, kompaktowa konstrukcja i racjonalna.
3. łożyska rolkowe rocker rod proste i zorientowane na przywóz składowe układy układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu układu
4- Trunnion izolacja podstawy dedykowane do stosowania hormonów, instalacja mobilnej wygody.
5Zaawansowana technologia porusza się wokół systemu, aby zapewnić dynamiczny krąg wysokiej niezawodności.
6Nowy projekt kanału i poprawa efektu chłodzenia.
7. sztywność statyczna, dynamiczna sztywność łożyska małych balonów, podnosząc zdolność nośną stołu wibracyjnego, poprawiając wydajność niskiej częstotliwości.
Jeśli potrzebujesz więcej informacji otElektrodynamiczna maszyna do badania drgań do badania drgań modułów akumulatorów litowo-jonowych, Witamy na zapytaniu~ ^_^
