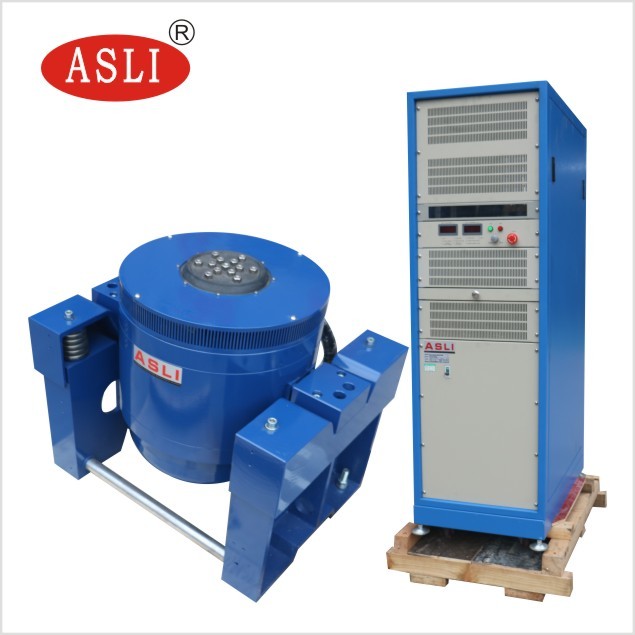

JIS D1601 Laboratory Vibration Testing System 380V dla części samochodowych

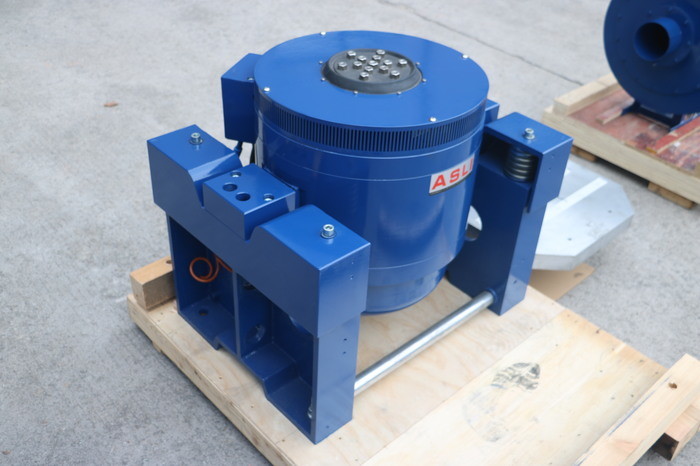

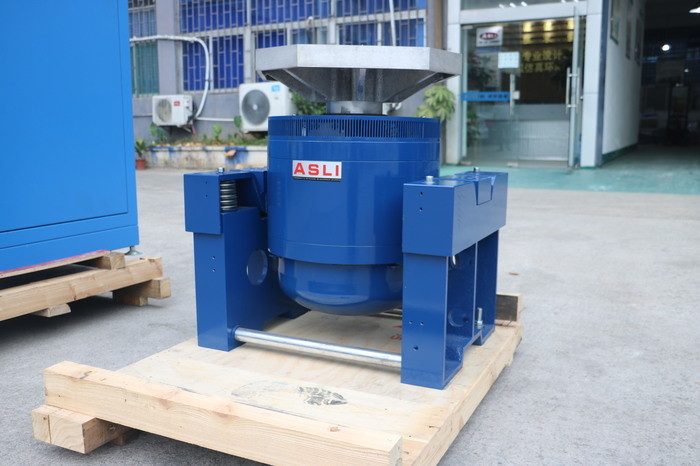

Jesteśmy producentem serii produktów: Wibrator Elektrodynamiczny Wysokiej Częstotliwości / Wibrator Zmęczeniowy Wysokiej Częstotliwości. Nasze systemy wykorzystują zaawansowane nowoczesne technologie, w tym dwuobwodową strukturę magnetyczną, samogenerujące się pierścienie akcji szkieletowej, wsparcie powietrzne, łożyska rolkowe i prowadnice liniowe oraz izolację przegubową. Systemy te mogą przeprowadzać sinusoidalne testy wibracyjne w trzech osiach X, Y, Z oraz losowe testy wibracyjne o szerokim paśmie, a także klasyczne testy impulsowe (półsinusoidalne, trapezoidalne, piłokształtne) i testy widma odpowiedzi na wstrząsy.

Produkty te są szeroko stosowane w obronności narodowej, uzbrojeniu, lotnictwie, astronautyce, komunikacji, elektronice, sprzęcie elektrycznym, AGD i innych dziedzinach.

1. Dobrze zaprojektowany szkielet obwodu dynamicznego, z wyższą częstotliwością rezonansu osiowego.
2. Konstrukcja dwuobwodowa magnetyczna z niskim wyciekiem strumienia magnetycznego, kompaktowa i racjonalna struktura.
3. Łożyska rolkowe drążka wahadłowego z prostym i zorientowanym na import kompozytowym kierunkiem sztywności, zapewniające doskonałą nośność mimośrodową.
4. Fundament izolacji przegubowej dedykowany do użytku hormonalnego, z wygodną instalacją mobilną.
5. Zaawansowany system ruchu zapewnia wysoką niezawodność obwodu dynamicznego.
6. Nowa konstrukcja kanału poprawia efekt chłodzenia.
7. Sztywność statyczna i dynamiczna małego balonu łożyska zwiększa pojemność stołu wibracyjnego i poprawia wydajność niskich częstotliwości.

1. Siła znamionowa: Siła sinusoidalna 3000N; Siła losowa 3000N; Siła udarowa 6000N
2. Zakres częstotliwości: 3Hz do 3500Hz; Częstotliwość stała, zamiatanie w przód i w tył, sinus, losowy, udar
3. Tryb zamiatania częstotliwości: Liniowy, logarytmiczny, zamiatanie w przód i w tył, częstotliwość stała
4. Liczba zamiatań częstotliwości: 1 do 32767
5. Czas zamiatania częstotliwości: Częstotliwość stała / pojedyncza 1–3600 minut; krzywe zamiatania częstotliwości mogą być wyświetlane
6. Maks. przyspieszenie: 1000 m/s² (bez obciążenia)
7. Maks. prędkość: 1,6 m/s
8. Maks. przesunięcie: 25 mm p-p (bez obciążenia), podwójny szczyt
9. Przesunięcie udarowe: 25 mm
10. Masa cewki ruchomej: 3,5 kg
11. Kierunki wibracji: Pionowy
12. Fala wibracyjna: Sinus, losowy, udar
13. Średnica cewki ruchomej: Φ150 mm
14. Wymiary systemu wibracyjnego: Szer. 750 × Wys. 599 × Gł. 680 mm
15. Masa systemu wibracyjnego: 490 kg

1. Dwustopniowa konstrukcja magnetyczna zapewnia wysokie natężenie pola magnetycznego i zmniejsza wyciek strumienia. Specjalna konstrukcja rozmagnesowująca może zmniejszyć wyciek strumienia poniżej 1 mT.
2. Sprężyna typu U, rolki i łożysko liniowe zapewniają silną odporność na obciążenia zginające.
3. Sprężyny powietrzne służą do izolacji wibracji. System wibracyjny działa stabilnie nawet przy dużym obciążeniu i nie wymaga specjalnego fundamentu.
4. Zapewniono urządzenia ochronne przed przegrzaniem, przeciążeniem, nadmiernym prądem, przepięciem i nadmiernym przesunięciem wibratora. Urządzenia ochronne sieci elektrycznej obejmują przepięcie, niedostateczne napięcie i brak fazy. Ochrona zasilania napędu obejmuje ograniczanie prądu, miękki start, przetężenie, zwarcie i ochronę przed awarią modułu.
5. Może przeprowadzać sinusoidalne, losowe i udarowe testy środowiskowe.
6. System ma minimalne wymagania dotyczące fluktuacji napięcia — ≤±10% jest dopuszczalne.
7. System ma minimalne wymagania dotyczące rezystancji uziemienia — ≤4Ω jest dopuszczalne.
8. Wysoka niezawodność, szczególnie odpowiednia do długotrwałej pracy.

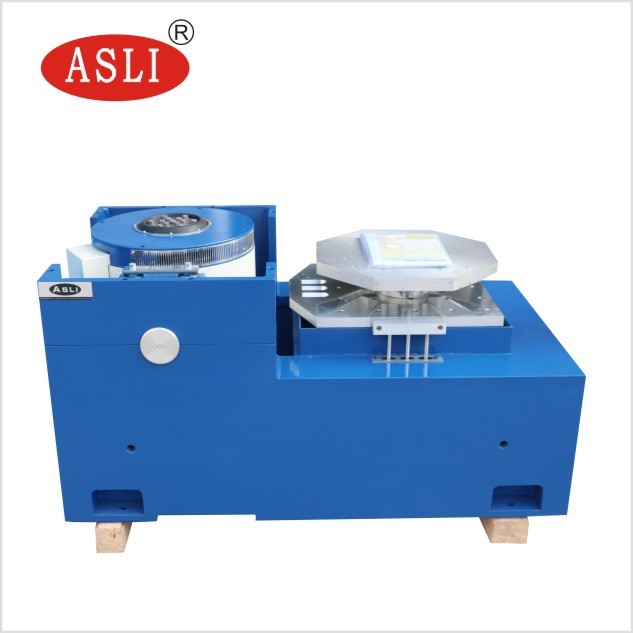

1. Pozioma ława i ława wibracyjna są typu zintegrowanego, o doskonałej konstrukcji i wygodnej instalacji i regulacji.
2. Tor ciśnienia statycznego, w kształcie litery V, z możliwością odporności na pochyłość i obciążenia odchylające. Wbudowana pompa olejowa, dobra konstrukcja i łatwa obsługa.
3. Parametry Techniczne Rozszerzacza Poziomego

Parametry Techniczne Rozszerzacza Pionowego

P1: Co to jest wibrator elektrodynamiczny?

ODP: Wibrator elektrodynamiczny to system testujący używany do symulacji warunków wibracyjnych, których produkty mogą doświadczyć podczas transportu, eksploatacji lub serwisu. Jest szeroko stosowany do testów niezawodności, trwałości i kwalifikacji.
P2: Jakie produkty można testować?

ODP: Może być używany do testowania komponentów elektronicznych, części samochodowych, akumulatorów, komponentów lotniczych, produktów elektrycznych, opakowań, sprzętu komunikacyjnego i innych produktów wymagających testów wibracyjnych.
P3: Jakie testy wibracyjne może przeprowadzić wibrator?

ODP: W zależności od konfiguracji systemu, może przeprowadzać wibracje sinusoidalne, losowe, testy udarowe, wyszukiwanie rezonansu, zamiatanie częstotliwości i inne programowalne testy wibracyjne.
P4: Jaka jest maksymalna częstotliwość testowa?

ODP: Maksymalna częstotliwość zależy od modelu i konfiguracji. Dostępne są różne modele wibratorów dla różnych wymagań częstotliwościowych. Proszę podać wymagany zakres częstotliwości, abyśmy mogli polecić odpowiedni model.
P5: Jak wybrać odpowiedni model wibratora?

ODP: Główne czynniki to:
Maksymalna waga próbki

• Wymiary próbki
• Wymagany kierunek wibracji
• Zakres częstotliwości
• Maksymalne przyspieszenie
• Przesunięcie
• Wymagana norma testu wibracyjnego
• Na podstawie tych parametrów możemy polecić odpowiedni system wibracyjny.

P6: Czy wibrator może wykonywać wibracje pionowe i poziome?

ODP: Tak. W zależności od konfiguracji, system może być dostarczony z konfiguracją do testów pionowych, konfiguracją do testów poziomych lub obiema.
P7: Czy może wykonywać testy wibracji losowych?

ODP: Tak. Odpowiedni kontroler wibracji może być skonfigurowany do testów wibracji losowych, w tym profili testowych opartych na PSD.
P8: Czy może wykonywać testy udarowe?

ODP: Tak, pod warunkiem, że wybrany system wibracyjny ma wystarczającą siłę, przesunięcie i zdolność przyspieszenia dla wymaganego profilu udarowego.
Wibrator elektrodynamiczny oferuje kilka zalet w zakresie testowania wibracji wysokiej częstotliwości:

Szeroki zakres częstotliwości: Odpowiedni zarówno do testów wibracji niskich, jak i wysokich częstotliwości, szczególnie dla komponentów elektronicznych i samochodowych.

• Wysoka dokładność sterowania: Częstotliwość, przyspieszenie, przesunięcie, prędkość i czas trwania testu mogą być precyzyjnie kontrolowane.
• Szybka reakcja: Elektrodynamiczny system napędowy szybko reaguje na sygnały sterujące, co czyni go odpowiednim do testów wibracji zamiatanych.
• Stabilna moc wyjściowa wibracji: Sterowanie w pętli zamkniętej pomaga utrzymać stabilne poziomy wibracji przez cały czas trwania testu.
• Programowalne testowanie: Parametry testu, takie jak zakres częstotliwości, szybkość zamiatania, przyspieszenie i liczba cykli, mogą być automatycznie programowane.
• Nadaje się do testowania wysokich częstotliwości: Szczególnie odpowiedni dla PCB/PCBA, elektroniki samochodowej, czujników, złączy, akumulatorów i innych komponentów elektronicznych.
• Wysoka automatyzacja: Programy testowe mogą być zapisywane i wykonywane automatycznie, poprawiając wydajność i powtarzalność testów.
• Jeśli masz jakiekolwiek pytania dotyczące
