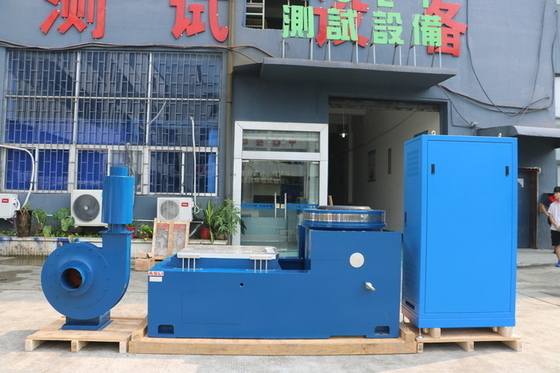

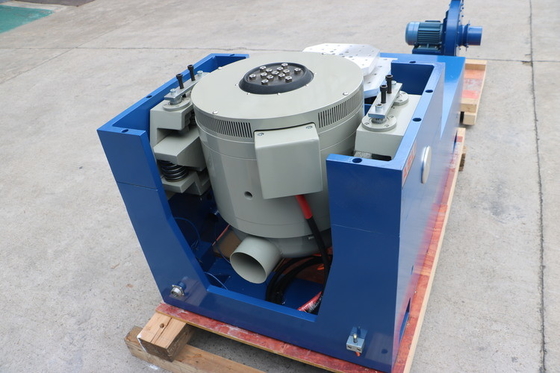

DO-160F MIL-STD-810 Wysoko częstotliwości Laboratory Shaker Transport Simulation Elektrodynamiczne wibracje Shaker
Zasada działania wstrząsacza wibracyjnego
Zasada działania tester wibracji jest podobna do głośnika, w którym elektrycznyPrzewodnik jest przemieszczany przez działanie siły elektromagnetycznej w polu magnetycznym.w przypadku części ruchomych jest generowana przez równowagę między prądem napędowym a strumieniem magnetycznym.Kontrola prądu napędowego, można sterować generatorem wibracji.
Maksymalny poziom przyspieszenia ekscytatora drgań elektromagnetycznych jest określony przez maksymalnyPrzy niskiej częstotliwości przemieszczanie ruchomego elementu jest ograniczone tak, żeczęstotliwość rezonansu ruchomego elementu jest ustawiona wyżejniż górna granica zakresu częstotliwości.
Wydajność generatora wibracji może być odzwierciedlona na wykresie, który wyświetla maksymalneWykorzystując wykres log-log, ograniczenie przemieszczeniamoże być wyrażona przez prostą linię o nachyleniu 6 dB/oktawy.
| Wstrząsacz | |
| Siła sinus (szczyt) | 30kN |
| Siła uderzeniowa (szczyt) | 60 kN |
| Zakres częstotliwości | 5~2800Hz |
| Przesunięcie (nieprzerwane) | 100 mm |
| Max. prędkość | 10,8 m/s |
| Maks. przyspieszenie | 100 g |

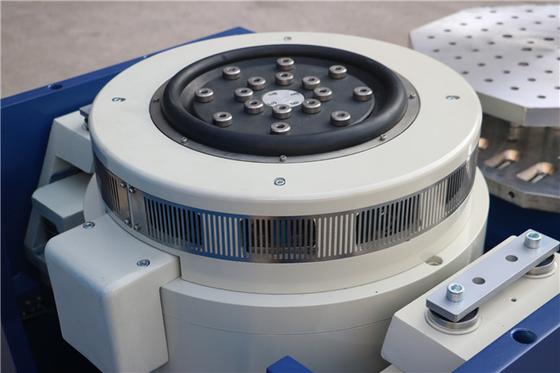

| Średnica armatury | 445 mm |
| częstotliwość rezonansu pierwszego rzędu | 2,400 Hz |
| Dopuszczalny moment ekscentryczny | > 500 Nxm |
| Masa oprawki | 40 kg |
| Wymiar śruby HE/ST | M10 (metryczne) |
| Częstotliwość izolacji drgań ośnych | 3 Hz |
| Maks. ładunek. | 500 kg |
| Wyciek strumienia magnetycznego | ≤ 1 mT |
| Wymiary (L×W×H, niezapakowane) | 1,330x860x1,250 mm |
| Waga (niezapakowana) | 2,500 kg |
| Instalacja | Matka gumowa (wymagane śruby kotwicowe) |
Wyroby z tworzyw sztucznych
1. Zroboczy układ zawieszenia i kierowanie ruchem liniowym, silna nośność, dobre funkcje kierowania, wysoka stabilność.
2Poduszka powietrzna o wysokiej sztywności statycznej i niskiej sztywności dynamicznej, duża nośność, doskonała wydajność w zakresie zmienności amplitudy.
3Wysokiej wydajności przełącznik zasilania klasy D, prąd szczytowy 3-sigma, niskie zużycie energii i minimalne zniekształcenie harmoniczne.
4Szybka samodiagnoza z bezpieczeństwem, wysoka niezawodność.
5. poduszki powietrzne urządzenie izolacyjne dla platformy wibracyjnej bez potrzeby dodatkowej podstawy, doskonałe odtworzenie fali wibracyjnej i zmniejszenie przepuszczalności wibracji.

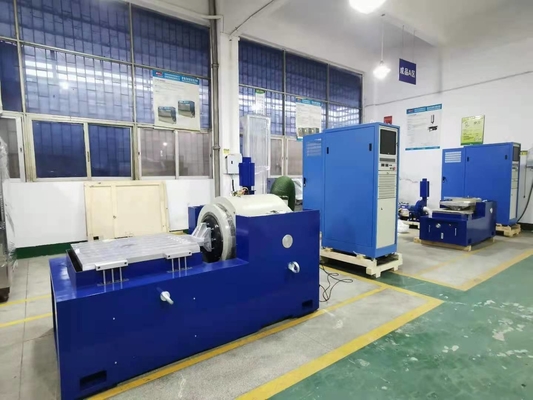

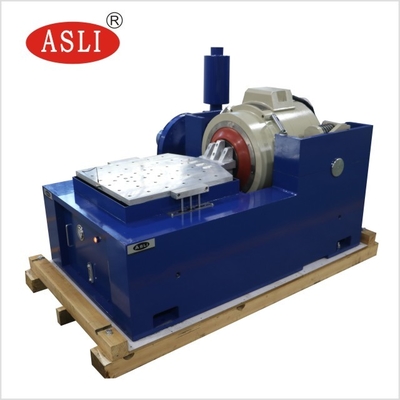

6Platformy ekspansji poziome i pionowe do różnych zastosowań.
7Prosta operacja kontrolera.
Ogólny wzór obliczania wektoru siły systemów drgań:
Siła ((N) = Masa ((kg) x Przyspieszenie ((m/s2 lub g) x1.3 elementy bezpieczeństwaF=MA*1.3
Masa = Armatura wstrząsacza + urządzenie badane + urządzenie (pionowy stół/stół przesuwny z prętem kierowcy)
Nasz wysokiej częstotliwości Laboratory Shaker Transport Symulacja elektrodynamiczne wibracje Shaker może spełnićStandardy testowe DO-160F MIL-STD-810, jeśli potrzebujesz więcej szczegółów, nie wahaj się wysłać zapytanie.
