Wysokofrekwencyjny pionowy elektrodynamiczny wstrząsacz wibracji z certyfikatem ISO CE
System testowania drgań jest głównie stosowany do testowania środowiska drgań i wstrząsów produktów, badania przesiewania stresu środowiskowego, badania niezawodności.Badanie wibracji elektromagnetycznej całkowicie zgodnie ze standardem projektowania badań związanych z baterią, symulacja w określonych warunkach badania drgań akumulatora, akumulator lub zestaw akumulatorów jest mocowany na tabeli drgań zgodnie z przewidzianą częstotliwością,tryb przyspieszenia i przemieszczenia wzdłuż próbki baterii wibracja trzech wzajemnie prostopadłych kierunków pomiaru baterii nie powinna wyciekaćNie strać serca, nie złamać, nie ogień i eksplozja.
| Elektrodynamiczny wstrząsacz wibracjiParametry: | ||||
| Maksymalna siła podniecenia sinusów | 300kg.f szczyt | |||
| Największa przypadkowa siła wibracji | 300Kg.f r.m | |||
| Największa siła wibracji wstrząsowej | 600 kg.f szczyt | |||
| Zakres częstotliwości | DC ~ 4000 Hz | |||
| Maksymalne przesunięcie | 25 mm p-p ((wartość szczytowa do szczytowej) | |||
| Maksymalna prędkość | 10,6 m/s | |||
| Maksymalne przyspieszenie | 100G ((980 m/s2) | |||
| Pierwsza częstotliwość rezonansu | 2500 Hz | |||
| Maksymalne obciążenie i przyspieszenie:F=M.A. | ||||
| 5G ((49m/s2) | 10G ((98m/s2) | 20G(196m/s2) | 30G(294m/s2) | |
| 57 kg | 27 kg | 12 kg | 7 kg | |
| Maksymalne obciążenie | 120 kg | |||
| Częstotliwość izolacji bratyjnej | 20,5 Hz | |||
| Średnica przesuwanej cewki (średnica robocza plastyki) | Średnica 150 mm | |||
| Jakość przesuwanej cewki | 3 kg | |||
| Maksymalne obciążenie | 50 kg | |||
| Płyty śruby | 13 x M8 | |||
| Wyciek strumienia magnetycznego | < 10 gaussów | |||
| Wymiar | 750 mm x 560 mm x 670 mm ((Maszyna pionowa) | |||
| Waga | Około 460 kg. | |||
| DA-3 Digital Switch Power Amplifier | ||||
| Moc wyjściowa | 4 KVA | |||
| Napięcie wyjściowe | 100 V | |||
| Prąd wyjściowy | 30A | |||
| SNR ((Wskaźnik sygnału do hałasu) | ≥ 65 dB | |||
| Zniekształcenie harmoniczne (obciążenie rezystywne) | < 1,0% | |||
| Błąd napięcia wyjściowego pomiaru | ≤ 5% | |||
| Błąd pomiaru prądu wyjściowego | ≤ 5% | |||
| Współczynnik granicy prądu wyjściowego | ≥ 3 | |||
| Stabilność prądu stałego | Zero drift nie przekracza końca wyjściowego 50mv/8h | |||
|
odpowiedź częstotliwości 5-3500 Hz |
±3dB | |||
| Rozmiar wzmacniacza mocy | 720 mm x 545 mm x 1270 mm | |||
| Ciężka objętość | 230 kg | |||
| System serwo | ||||
| Funkcja | Temperatura, ciśnienie powietrza, przemieszczenie, nad napięcie, nad prąd, pod napięciem wejściowym, usterka zewnętrzna, zasilacz sterowania, logika, brak równych wprowadzonych mocy. | |||
Standardy badań:
UL 1642:2012 Norma dla baterii litowych
UL 2054: 2012 Akumulatory do użytku domowego i handlowego
UN38.3 (2012) Część 3: Wniosek dotyczący transportu towarów niebezpiecznych - podręcznik testowy i standardowy
IEC 62133-2012 Wymogi bezpieczeństwa dla akumulatorów i zestawów akumulatorów zawierających elektrolit alkaliczny lub kwaśny
IEC 62281: 2004 Wymogi bezpieczeństwa w transporcie baterii litowej i baterii
IEC 60086: 2007 Galwaniczne ogniwa część 4 wymagania bezpieczeństwa baterii litowo-jonowych
GJB150, GJB360, GJB548, GJB1217, MIL-STD-810F, MIL-STD-883E itp.

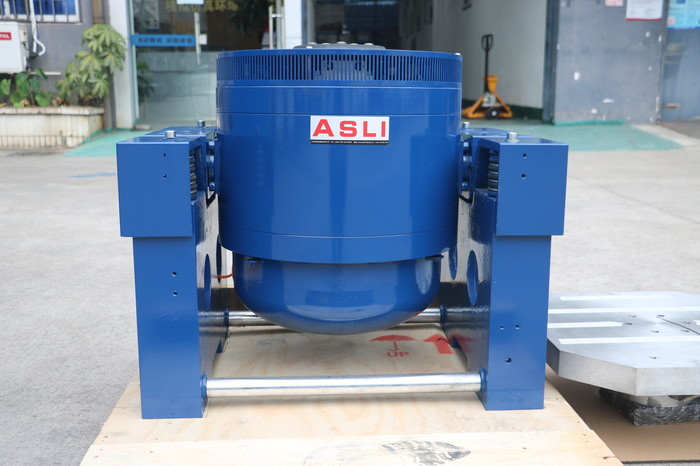

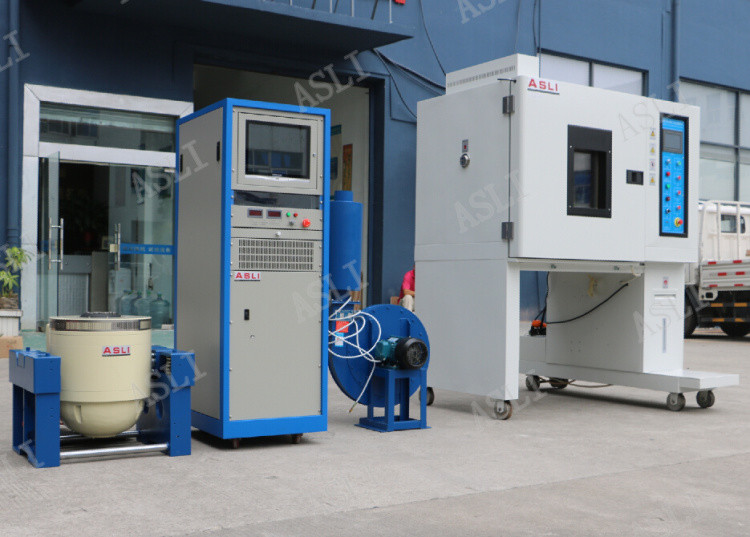

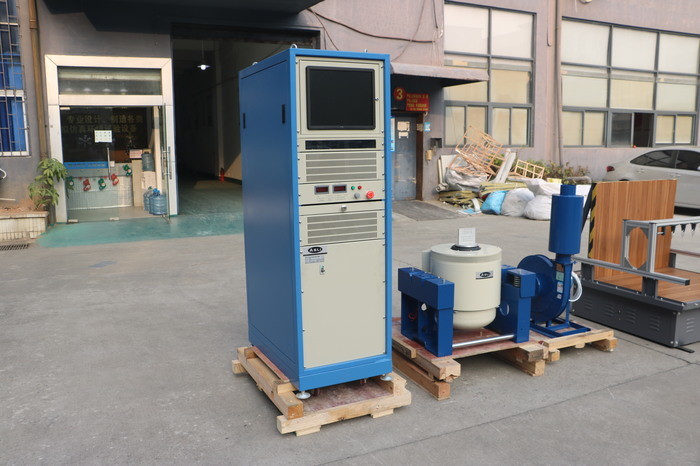

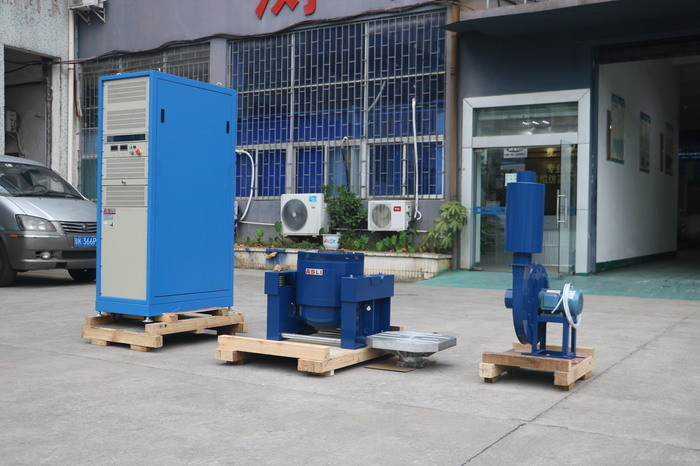

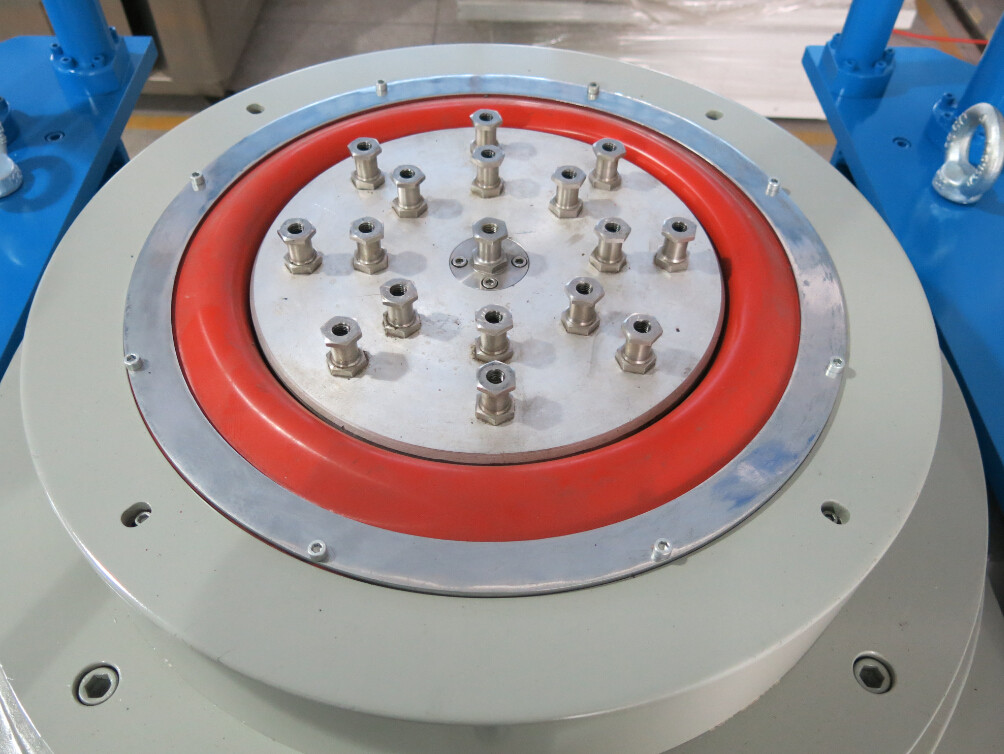

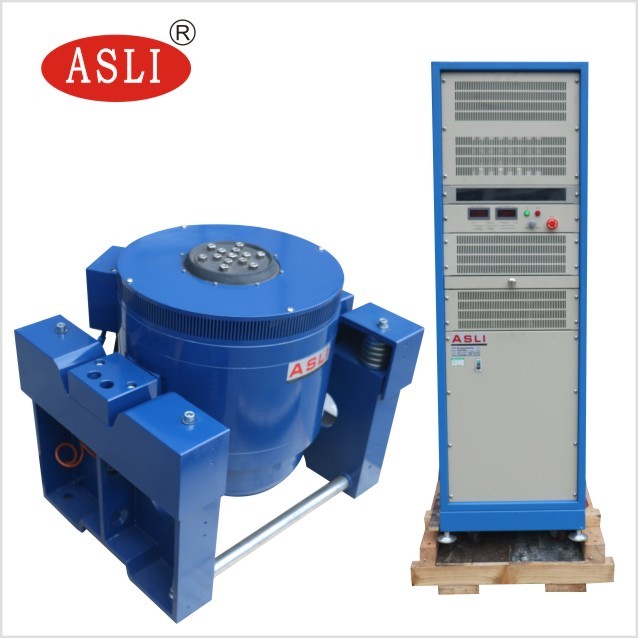

Zdjęcia do odniesienia:
