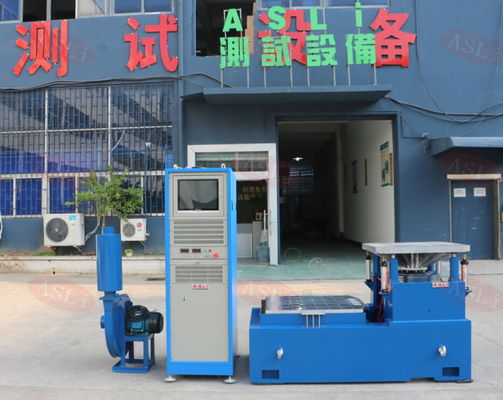

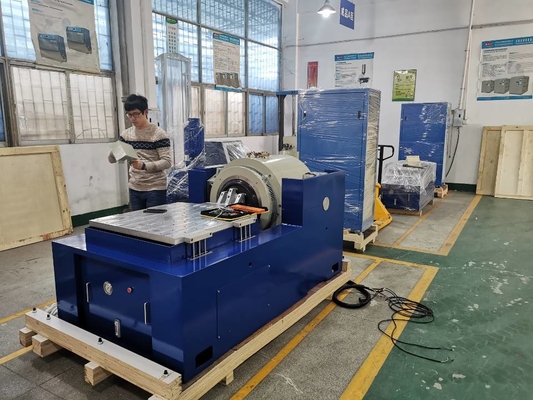

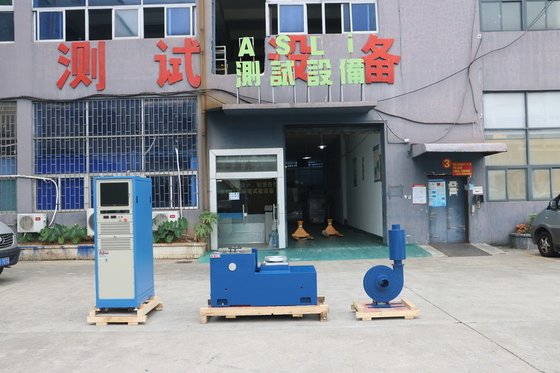

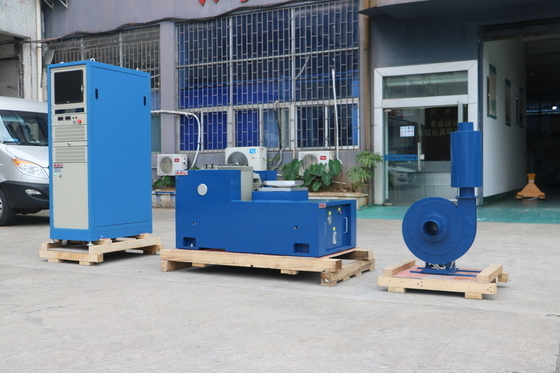

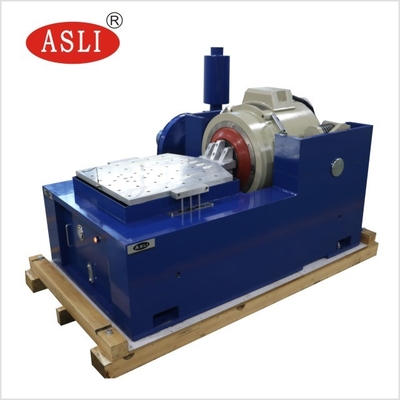

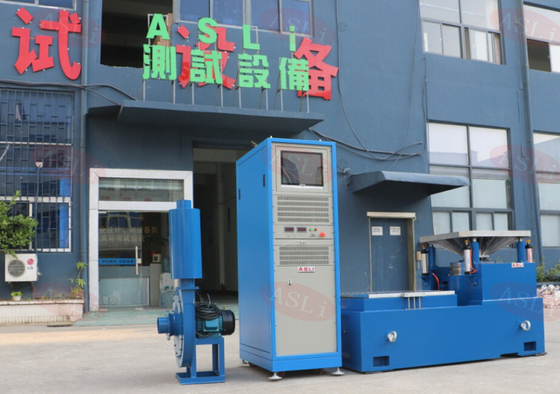

JIS-D1601-1995 Standardowy elektrodynamiczny system wstrząsarek wysokiej częstotliwości do części samochodowych
Product Details
| spełniają normę: | JIS-D1601-1995 | Miejsce pochodzenia: | Guangdong, Chiny |
|---|---|---|---|
| Moc: | Elektroniczny | Aplikacja: | Części samochodowe |
| Wibracja: | 3 osie | siła wibracji: | Dostosowane |
| Rozmiar stołu: | Dostosowane | Maksymalne obciążenie: | 750 |
| Podkreślić |
System wytrząsarki elektrodynamicznej o maksymalnym obciążeniu 750 kg,system wytrząsarki elektrodynamicznej do samochodów,wytrząsarka elektrodynamiczna JIS-D1601-1995 |
||
Product Description
Pobierz stanowisko do badań wibracji o wysokiej częstotliwości ES-30 (PDF)
- Wطnnik elektro-dynamiczny chłodzony powietrzem
- Kontroler wibracji i wzmacniacz mocy zintegrowane w jednej szafie
- Osiąga 2400 niutonów szczytowego ciągu sinusoidalnego
- Możliwość testowania w trzech osiach X, Y, Z
| Parametr | Wartość |
|---|---|
| Maksymalna siła wzbudzenia sinusoidalnego | 5000 kgf szczytowo |
| Maksymalna siła wibracji losowych | 5000 kgf r.m.s. |
| Maksymalna siła wibracji udarowych | 10000 kgf szczytowo |
| Zakres częstotliwości | DC ~ 4000 Hz |
| Maksymalne przemieszczenie | 75 mm p-p (szczyt-do-szczytu) |
| Maksymalna prędkość | 1,8 m/s |
| Maksymalne przyspieszenie | 100 G (980 m/s²) |
| Pierwsza częstotliwość rezonansowa | 3500 Hz |
| Maksymalne obciążenie | 750 kg |
| Średnica cewki ruchomej (średnica stołu roboczego) | 450 mm |
| Masa cewki ruchomej | 50 kg |
| Śruba stołu | 13 × M8 |
| Wyciek strumienia magnetycznego | < 10 gausów |
| Wymiary | 800 mm × 800 mm × 800 mm (maszyna pionowa) |
| Waga | Około 1500 kg |
| Cecha | Szczegóły |
|---|---|
| Funkcja | Ochrona przed temperaturą, ciśnieniem powietrza, przemieszczeniem, przepięciem, przetężeniem, niedostatecznym napięciem wejściowym, usterką zewnętrzną, zasilaniem logicznym i brakiem równości wejścia |
| Cecha | Szczegóły |
|---|---|
| Konfiguracja sprzętowa | Wejście 2-kanałowe, wyjście 1-kanałowe |
| Komputer sterujący | Komputer klasy przemysłowej z wyświetlaczem LCD (w zestawie klawiatura i mysz optyczna) |
| Oprogramowanie | Interfejs obsługi w języku chińskim/angielskim; analiza w dziedzinie czasu i częstotliwości; źródło sygnału; analiza częstotliwości przemiatania sinusoidalnego; automatyczne generowanie raportów testowych WORD; wyświetlanie i przechowywanie sygnału i danych; ustawianie parametrów testowych i funkcje analizy |
| System operacyjny | Windows 2000 / XP |
| Czujnik przyspieszenia B&W | Dziedzina częstotliwości: 1–2000 Hz; czułość: 50 mV/g; zakres temperatur: -24 °C do 250 °C |
| Parametr | Wartość |
|---|---|
| Źródło zasilania elektrycznego | 3-fazowe, 380 V / 50 Hz |
- Wibracje sinusoidalne o stałej częstotliwości
- Wibracje przemiatane
- Wibracje losowe
- Klasyczny wstrząs
- Testy środowiskowe
- Testy przesiewowe naprężeń
- Testy wibracyjne
- Łatwa instalacja — może być wykonana przez użytkownika
- Interfejs użytkownika: ekran dotykowy LCD w trybie lokalnym i PC-Windows (przez Ethernet) w trybie zdalnym
- Tryb lokalny: szybkie uruchamianie predefiniowanych testów; można przechowywać dziesiątki specyfikacji testowych
- Tryb zdalny: pełna obsługa systemu, w tym definicja testu, przechowywanie specyfikacji testowych, sterowanie testem, przeglądanie danych testowych i dokumentacja
System wibracyjny elektro-dynamiczny o wysokiej częstotliwości jest używany głównie do testowania produktów w warunkach wibracji i wstrząsów, testów przesiewowych naprężeń środowiskowych i testów niezawodności. Tester wibracji elektromagnetycznych jest zaprojektowany w pełnej zgodności z normami dotyczącymi testowania akumulatorów, symulując warunki wibracji zgodnie z określonymi parametrami. Akumulator lub pakiet akumulatorów jest mocowany na stole wibracyjnym i poddawany wibracjom w trzech wzajemnie prostopadłych kierunkach przy określonych trybach częstotliwości, przyspieszenia i przemieszczenia. Akumulator nie może przeciekać, tracić pojemności, pękać, zapalić się ani eksplodować podczas testowania.
Zakres zastosowań testów wibracyjnych jest niezwykle szeroki, obejmując płytki drukowane, akumulatory, samoloty, statki, rakiety, pociski, samochody, sprzęt AGD i inne produkty przemysłowe.
Jeśli potrzebujesz więcej informacji na temat systemu wibracyjnego elektro-dynamicznego o wysokiej częstotliwości JIS-D1601-1995 do części samochodowych, skontaktuj się z nami.
Product Highlights
Wytrząsarka elektrodynamiczna do części samochodowych zgodna z JIS-D1601-1995. Testowanie w 3 osiach, maksymalne obciążenie 750 kg, siła szczytowa 5000 kg, DC ~ 4000 Hz. Chłodzona powietrzem, uniwersalna szafka, konfigurowalny stół i siła. Idealny do testów wibracji, wstrząsów i niezawodności.
