Sprzęt do testowania stołu wibracyjnego 20KN 1,8 m / s do akcesoriów elektrycznych
Szczegóły produktu
| siła sinusoidalna: | 20000N | Zakres częstotliwości: | 3 Hz do 2500 Hz |
|---|---|---|---|
| Prędkość: | 1,8 m/s | Bezpośrednio: | x, y, z |
| Przyśpieszenie: | 100g | poruszające się zwijanie: | 30 kg |
| Obciążenie: | 300 kg | ||
| Podkreślić |
Sprzęt do testowania stołu wibracyjnego 20KN,sprzęt do testowania stołu wibracyjnego 1,8 m / s |
||
Opis produktu

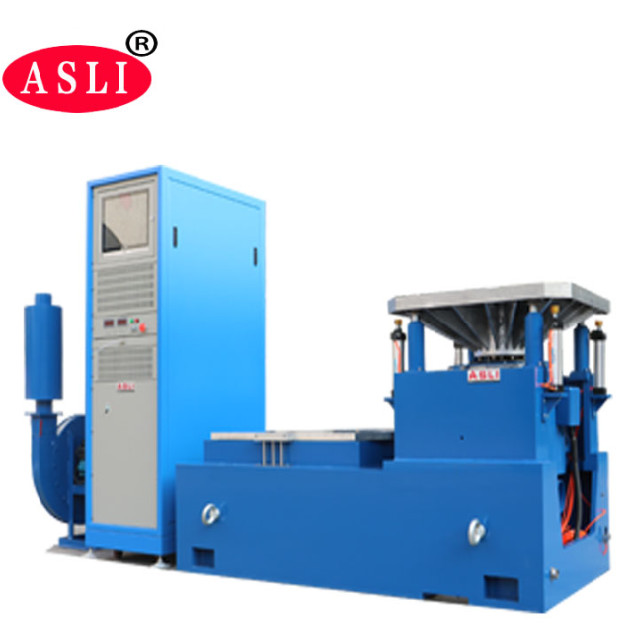

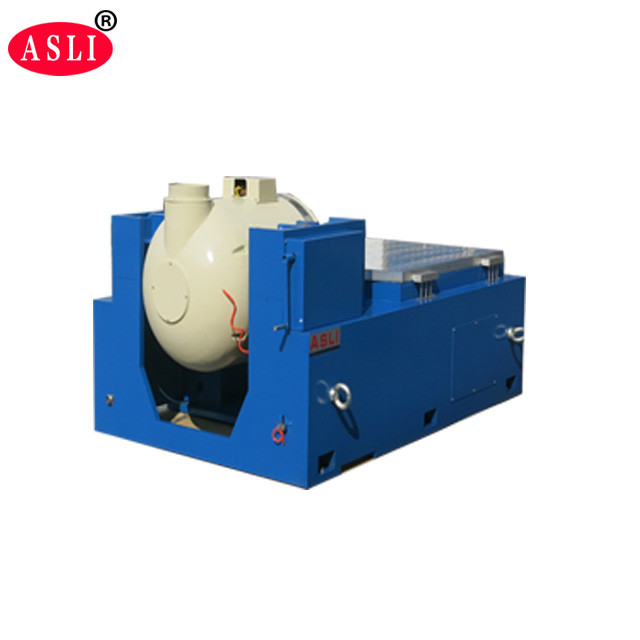

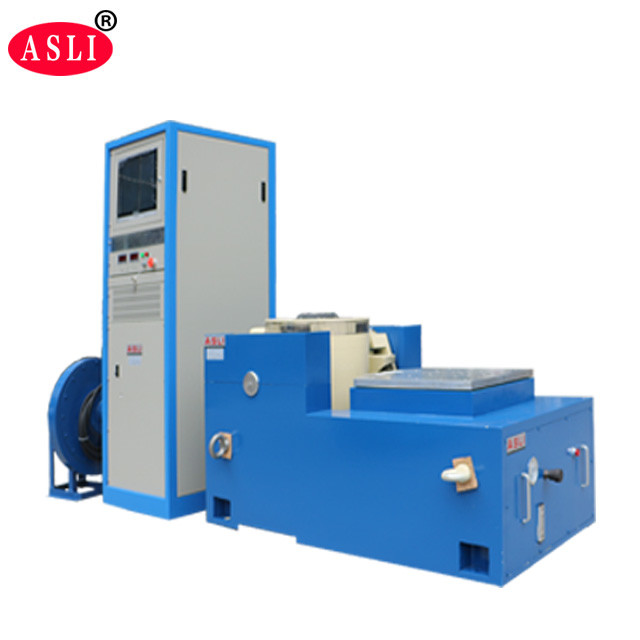

Cyfrowy tester wibracji typu elektrodynamicznego ES-20 to wysokoczęstotliwościowa maszyna do testowania wibracji, zaprojektowana do precyzyjnego i niezawodnego testowania akcesoriów i komponentów elektrycznych. Wyprodukowany przez ASLi, firmę z 28-letnim doświadczeniem w dziedzinie symulacyjnego sprzętu do testowania środowiskowego oraz maszyn do testowania wibracji mechanicznych i wstrząsów, system ten jest flagowym produktem, który uzyskał certyfikat CE.
Z długą historią obejmującą 28 lat, ASLi jest zaangażowana w rozwój i produkcję symulacyjnego sprzętu do testowania środowiskowego, maszyn do testowania wibracji mechanicznych i wstrząsów. Cyfrowy tester wibracji typu elektrodynamicznego ES-20 i wysokoczęstotliwościowa maszyna do testowania wibracji to nasze flagowe produkty, które uzyskały certyfikat CE potwierdzający jakość i bezpieczeństwo.
Każda maszyna jest starannie pakowana do bezpiecznego transportu globalnego: najpierw nakładana jest folia PP, następnie 10 mm pianki między maszyną a skrzynią, a na zewnątrz standardowa skrzynia ze sklejki eksportowej dla maksymalnej ochrony.
| Model |
Znamionowe Sinusoidalna Siła (N) |
Znamionowe Losowa Siła (N) |
Częstotliwość Zakres (Hz) |
Znamionowe Przyspieszenie (m/s²) |
Znamionowe Prędkość (m/s) |
Znamionowe Przemieszczenie (p-p) mm |
Maks. Obciążenie (Kg) |
Ruchoma Cewka (Kg) |
Wymiar Ruchomej Cewki (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1,2 | 25 | 70 | 2,5 | Φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1,6 | 25 | 70 | 2,5 | Φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1,6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1,6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1,8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1,8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1,8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1,8 | 51 | 4500 | 300 | Φ870 |
- Dobrze zaprojektowany dynamiczny szkielet koła o wyższej częstotliwości rezonansowej osiowej.
- Dwumagnetyczny obwód zapewnia niskie wycieki strumienia magnetycznego, zwartą konstrukcję i racjonalny układ.
- Łożyska rolkowe drążka wahadłowego o prostej i zorientowanej na import sztywności korpusu zapewniają doskonałą nośność obciążeń mimośrodowych.
- Fundament izolacyjny obrotnicy dedykowany do użytku hormonalnego, oferujący wygodną instalację mobilną.
- Zaawansowany technologicznie system ruchu zapewnia wysoką niezawodność dynamicznego koła.
- Nowa konstrukcja kanału poprawia efekt chłodzenia.
- Sztywność statyczna i dynamiczna łożyska z małym efektem balonu, zwiększająca pojemność stołu wibracyjnego i poprawiająca wydajność przy niskich częstotliwościach.
| Model | Rozmiar stołu (mm) | Zakres częstotliwości (Hz) | Masa części ruchomych (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5–1000 5–1500 5–2000 |
6,6 7,8 9,0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5–1000 5–1400 5–2000 |
11,2 13,2 16,0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5–1000 5–1500 5–2000 |
19,3 23,1 27,0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5–1000 5–1200 5–2000 |
27,5 33,0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5–800 5–1000 5–1500 |
36,8 44,2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5–1000 5–1500 5–2000 |
57,7 76,9 86,5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 |
5–1000 5–1300 5–1500 |
89,1 118,8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 |
5–800 5–1100 5–1400 |
126 168 210 |
| Model | Waga (kg) | Maks. częstotliwość (Hz) | Rozmiar stołu |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (okrągły stół) | 220 | 350 | Φ1200 |
ASLi produkuje serię cyfrowych testerów wibracji typu elektrodynamicznego ES-20 i wysokoczęstotliwościowych maszyn do testowania wibracji, wykorzystując zaawansowane nowoczesne technologie, takie jak "struktura dwumagnetyczna", "samogenerujące się koła akcji szkieletowej", "wsparcie powietrzne", "łożyska rolkowe i prowadnice liniowe" oraz "izolacja obrotnicy". Systemy te mogą wykonywać sinusoidalne testy wibracyjne na osiach X, Y, Z oraz szerokopasmowe testy wibracji losowych, a także klasyczne testy impulsowe (połowa sinusoidy, fala trapezowa, fala piłokształtna) i testy spektrum odpowiedzi na wstrząsy.
Produkty te są szeroko stosowane w przemyśle obronnym, zbrojeniowym, lotniczym, kosmicznym, telekomunikacyjnym, elektronicznym, elektrycznym i AGD.
Często zadawane pytania:
P1: Co to jest wibrator elektrodynamiczny?
ODP: Wibrator elektrodynamiczny to system testujący używany do symulacji warunków wibracyjnych, których produkty mogą doświadczyć podczas transportu, eksploatacji lub serwisu. Jest szeroko stosowany do testów niezawodności, trwałości i kwalifikacyjnych.
P2: Jakie produkty można testować?
ODP: Może być używany do testowania komponentów elektronicznych, części samochodowych, akumulatorów, komponentów lotniczych, produktów elektrycznych, opakowań, sprzętu komunikacyjnego i innych produktów wymagających testowania wibracji.
P3: Jakie testy wibracyjne może przeprowadzić wibrator?
ODP: W zależności od konfiguracji systemu, może przeprowadzać wibracje sinusoidalne, wibracje losowe, testy wstrząsowe, wyszukiwanie rezonansu, przemiatanie częstotliwości i inne programowalne testy wibracyjne.
P4: Jaka jest maksymalna częstotliwość testowa?
ODP: Maksymalna częstotliwość zależy od modelu i konfiguracji. Dostępne są różne modele wibratorów dla różnych wymagań częstotliwościowych. Proszę podać wymagany zakres częstotliwości, abyśmy mogli polecić odpowiedni model.
P5: Jak wybrać odpowiedni model wibratora?
ODP: Główne czynniki to:
- Maksymalna waga próbki
- Wymiary próbki
- Wymagany kierunek wibracji
- Zakres częstotliwości
- Maksymalne przyspieszenie
- Przemieszczenie
- Wymagana norma testu wibracyjnego
Na podstawie tych parametrów możemy polecić odpowiedni system wibracyjny.
P6: Czy wibrator może wykonywać wibracje pionowe i poziome?
ODP: Tak. W zależności od konfiguracji, system może być dostarczony z konfiguracją do testów pionowych, konfiguracją do testów poziomych lub obiema.
P7: Czy może wykonywać testy wibracji losowych?
ODP: Tak. Odpowiedni kontroler wibracji może być skonfigurowany do testów wibracji losowych, w tym profili testowych opartych na PSD.
P8: Czy może wykonywać testy wstrząsowe?
ODP: Tak, pod warunkiem, że wybrany system wibracyjny ma wystarczającą siłę, przemieszczenie i zdolność przyspieszenia dla wymaganego profilu wstrząsu.
Elektrodynamiczny wibrator oferuje kilka zalet w zakresie testowania wysokoczęstotliwościowego:
- Szeroki zakres częstotliwości: Nadaje się do testów wibracji o niskiej i wysokiej częstotliwości, szczególnie do komponentów elektronicznych i samochodowych.
- Wysoka dokładność sterowania: Częstotliwość, przyspieszenie, przemieszczenie, prędkość i czas trwania testu mogą być precyzyjnie kontrolowane.
- Szybka reakcja: Elektrodynamiczny system napędowy szybko reaguje na sygnały sterujące, co czyni go odpowiednim do testów wibracji przemiatanych.
- Stabilna moc wibracji: Sterowanie w pętli zamkniętej pomaga utrzymać stabilne poziomy wibracji przez cały czas trwania testu.
- Programowalne testowanie: Parametry testu, takie jak zakres częstotliwości, szybkość przemiatania, przyspieszenie i liczba cykli, mogą być automatycznie programowane.
- Nadaje się do testowania wysokoczęstotliwościowego: Szczególnie nadaje się do PCB/PCBA, elektroniki samochodowej, czujników, złączy, akumulatorów i innych komponentów elektronicznych.
- Wysoka automatyzacja: Programy testowe mogą być zapisywane i wykonywane automatycznie, poprawiając wydajność i powtarzalność testów.
W przypadku pytań dotyczących testera wibracji pionowych i poziomych, prosimy o kontakt. Chętnie pomożemy.
Najważniejsze cechy produktu
Stół wibracyjny ES-20: siła sinusoidalna 20KN, 3-2500Hz, 1,8m/s, oś XYZ, obciążenie 300kg. Certyfikat CE, 28-letni producent. Trwałe, wydajne, konfigurowalne do testowania akcesoriów elektrycznych.
