Dynamiczna tabela do testowania wibracji 2000Hz JIS D 1601 Standard
Szczegóły produktu
| siła wibracji: | 20 tys | kierunek wibracji: | wibracje poziome |
|---|---|---|---|
| Aplikacja: | Automobilowy | Stosowanie: | test wibracji o wysokiej częstotliwości |
| Norma testowa: | MIL STD 810G | Moc: | AC380V |
| Podkreślić |
Stół do testowania wibracji 2000 Hz,stół do testowania wibracji JIS D 1601,sprzęt testowy do stołu wibracyjnego 2000 Hz |
||
Opis produktu

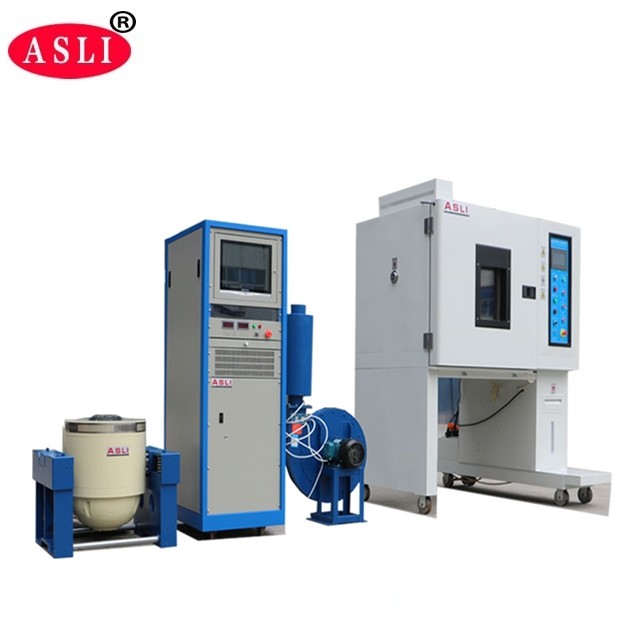

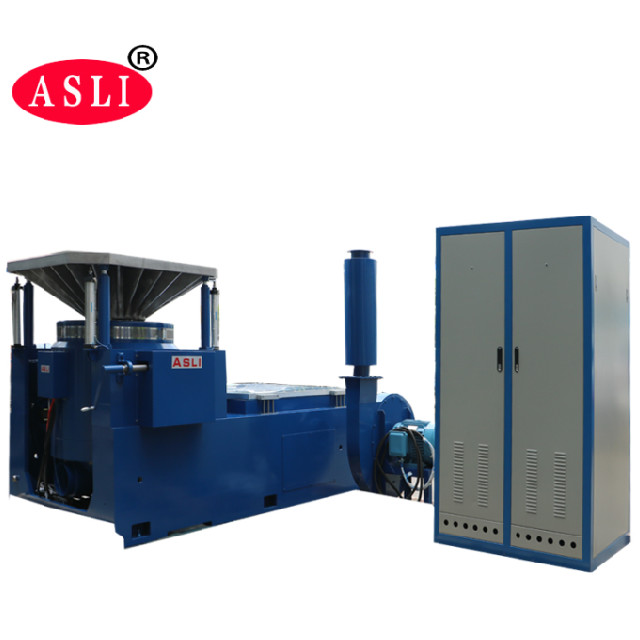

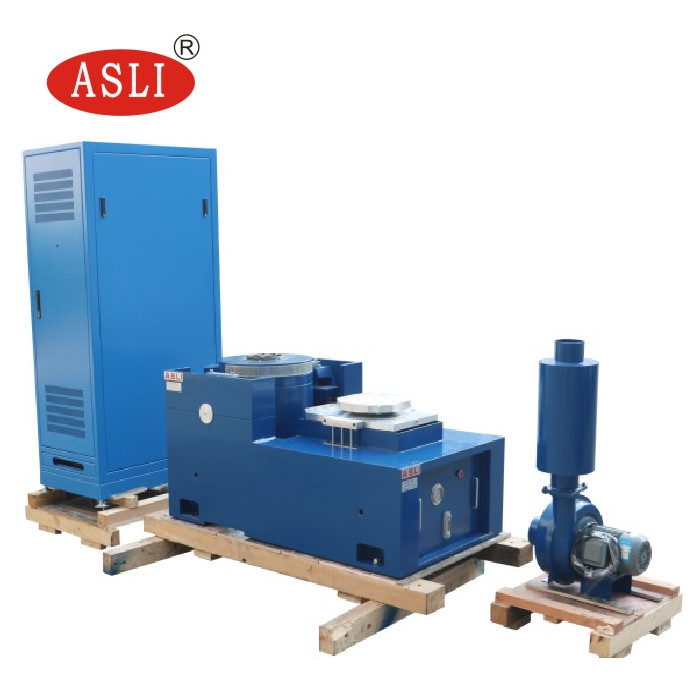

System wstrząsacza stołu dynamicznego do testowania wibracji o częstotliwości 2000 Hz został zaprojektowany zgodnie ze standardem JIS D 1601,dostarczanie badań drgań o wysokiej częstotliwości do szerokiego zakresu zastosowań przemysłowych i badawczych.
| Model | Siła sinus nominalna (N) | Wskaźnik siły losowej (N) | Zakres częstotliwości (Hz) | Poziom przyspieszenia (m/s2) | Prędkość nominalna (m/s) | Przesunięcie znamionowe (p-p) mm | Maks. ładunek (kg) | Węzeł ruchowy (kg) | Wymiar przesuwanej cewki (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ‰ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ‰ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 ¢2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Maszyna do testowania drgań o wysokiej częstotliwości jest głównie stosowana do testowania drgań i wstrząsów produktu w środowisku, badania naprężenia środowiskowego i testowania niezawodności.Służy przemysłowi, w tym lotniczemuTa platforma testowa spełnia różne specyfikacje, w tym normy IEC, MIL-STD, JIS i ASTM.
- Elastyczny układ zawieszenia i prowadzenie w linii prostej ̇ silna nośność, doskonała wydajność prowadzenia i wysoka stabilność.
- Poduszek powietrzny o centralnym obciążeniu o wysokiej sztywności statycznej i niskiej sztywności dynamicznej
- Szybka samokontrola diagnostyczna i ochrona łańcucha
- Urządzenie izolujące i tłumiące poduszkę powietrzną eliminuje potrzebę specjalnej podstawy, doskonale odtwarza fale drgań i zmniejsza transmisję drgań.
- Dostępne z różnymi poziomymi i pionowymi platformami rozszerzeniowymi.
- Kompatybilny ze wszystkimi rodzajami sterowników drgań prosty użytek.
- Niewielka ładowarka umożliwia większe przyspieszenie i częstotliwość pracy, zwiększając zdolność ładowania i ogólną wydajność ładowarki maszynowej.
- Ławka pozioma i ławka wibracyjna stanowią integralną jednostkę, dobrze zorganizowaną i wygodną do montażu i regulacji.
- Ścieżka ciśnienia statycznego z konstrukcją w kształcie litery V, odporna na nachylenie i obciążenie przesunięciem.
- Wbudowana pompa olejowa ̇ dobra konstrukcja i łatwa obsługa.
| Model | Rozmiar ławki (mm) | Zakres częstotliwości (Hz) | Masa ruchomych części (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300 × 300 × 30 | Pięć tysięcy. 5 ¢1500 5 ‰ 2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400 × 400 × 30 | Pięć tysięcy. 5 ¢1400 5 ‰ 2000 | 11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 | Pięć tysięcy. 5 ¢1500 5 ‰ 2000 | 19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 | Pięć tysięcy. 5 ¢1200 5 ‰ 2000 | 27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 | 5 ‰ 800 Pięć tysięcy. 5 ¢1500 | 36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 | Pięć tysięcy. 5 ¢1500 5 ‰ 2000 | 57.7 76.9 86.5 |
Zaprojektowany do zastosowań testowych w przemyśle motoryzacyjnym, ten wysokiej częstotliwości poziomy stolik wibracji zapewnia precyzyjną i niezawodną wydajność w wymagających środowiskach testowych.
Najważniejsze cechy produktu
Stół do badania wibracji dynamicznych 2000 Hz spełnia normy JIS D 1601 i MIL STD 810G z siłą 20 KN i wibracjami poziomymi. Idealny do samochodowych testów wysokiej częstotliwości, posiada elastyczny układ zawieszenia, tłumienie poduszek powietrznych i szybką autodiagnostykę zapewniającą wysoką stabilność i bezpieczeństwo. Dostępne niestandardowe platformy rozszerzeń.
