ES-6 Maszyna do testowania drgań sinusicznych i losowych dla przemysłu lotniczego i kosmicznego

Maszyna do testowania wibracji sinusoidalnych i losowych ES-6 do zastosowań lotniczych i kosmicznych — zgodna z NASA-STD-7001A

Pobierz dokumentację produktu (PDF)

Maszyna do testowania wibracji sinusoidalnych i losowych ES-6 została zaprojektowana z myślą o rygorystycznych wymaganiach testów lotniczych, w pełni zgodna z NASA-STD-7001A. Ten system testowania wibracji jest przeznaczony do zastosowań z wibratorami pionowymi o wysokiej częstotliwości i obsługuje szeroki zakres międzynarodowych norm testowych.

Zgodne normy testowe

• MIL-STD
• DIN
• ISO
• ASTM
• IEC
• ISTA
• NASA
• GB
• GJB
• JIS
• BS

Zastosowania

Maszyna do testowania wibracji o wysokiej częstotliwości / System wibratora pionowego, zaprojektowany zgodnie z normami testowymi IEC, ISTA i MIL-STD, wykorzystuje zaawansowane technologie, w tym dwumagnetyczną strukturę obwodu, samoczynnie generowane pierścienie szkieletowe, wsparcie powietrzne, łożyska rolkowe z prowadnicą liniową i izolację sworznia. Te cechy umożliwiają kompleksowe testowanie wibracji sinusoidalnych w trzech osiach X, Y i Z, testowanie wibracji losowych o szerokim paśmie oraz testowanie klasycznych impulsów półsinusoidalnych i widma odpowiedzi na wstrząsy.

System ten jest szeroko stosowany w przemyśle obronnym, zbrojeniowym, lotniczym, kosmicznym, telekomunikacyjnym, elektronicznym, elektrycznym i AGD.

Parametry techniczne — Specyfikacja systemu ES-60

Model systemu	ES-60
Zakres częstotliwości (Hz)	3–3500
Siła znamionowa — sinus (N)	60 000
Siła znamionowa — losowa (N)	60 000
Siła znamionowa — wstrząs (N)	120 000
Maksymalne przyspieszenie — sinus (m/s²)	1000
Maksymalne przyspieszenie — losowe (m/s² rms)	1000
Maksymalne przyspieszenie — wstrząs (m/s²)	2000
Maksymalna prędkość — sinus (m/s)	1,8
Maksymalna prędkość — wstrząs (m/s)	1,8
Maksymalne przemieszczenie / skok — mm (p-p)	51
Masa cewki ruchomej	60 kg
Wymiar cewki ruchomej	Ø 450 mm
Rozmiar stołu pionowego	Dostosowany — wybierany zgodnie z wymaganiami testowymi
Rozmiar stołu poziomego	Dostosowany — wybierany zgodnie z wymaganiami testowymi
Maksymalne obciążenie	800 kg

Porównanie modeli — stół wibracyjny do pakowania / tester stołu wibracyjnego do części samochodowych

Model	Znamionowe Siła sinusoidalna (N)	Znamionowe Siła losowa (N)	Zakres częstotliwości (Hz)	Znamionowe przyspieszenie (m/s²)	Znamionowe prędkość (m/s)	Znamionowe Przemieszczenie (p-p) mm	Maks. obciążenie (kg)	Cewka ruchoma (kg)	Wymiar cewki ruchomej (mm)
ES-6	6 000	6 000	3–3500	1000	1,6	25	180	6,5	Ø230
ES-6a	6 000	6 000	3–3500	1000	1,6	51	250	12	Ø230
ES-10	10 000	10 000	3–3000	1000	1,8	51	270	14	Ø240
ES-20	20 000	20 000	3–3000	1000	1,8	51	300	30	Ø320
ES-30	30 000	30 000	3–2800	1000	1,8	51	450	40	Ø450
ES-40	40 000	40 000	3–2800	1000	1,8	51	500	50	Ø450
ES-50	50 000	50 000	3–2700	1000	1,8	51	750	50	Ø450
ES-60	60 000	60 000	3–2700	1000	1,8	51	750	60	Ø450
ES-100	100 000	100 000	3–2500	1000	1,8	51	1000	90	Ø450

Kluczowe cechy konstrukcyjne

1. Dobrze zaprojektowany szkielet koła dynamicznego, zapewniający wyższą częstotliwość rezonansową osiową.
2. Dwumagnetyczna konstrukcja obwodu o niskim wycieku strumienia magnetycznego, zapewniająca zwartą i racjonalną strukturę.
3. Łożyska rolkowe drążka wahadłowego o prostej i zorientowanej na import sztywności kompozytowej, oferujące doskonałą nośność na obciążenia mimośrodowe.
4. Izolowana podstawa sworznia dedykowana do użytku z hormonami, umożliwiająca wygodną instalację mobilną.
5. Zaawansowany technologicznie system ruchu zapewnia wysoką niezawodność koła dynamicznego.
6. Nowa konstrukcja kanału poprawia efekt chłodzenia.
7. Sztywność statyczna i dynamiczna małego balonu łożyska zwiększa nośność łożyska stołu wibracyjnego i poprawia wydajność przy niskich częstotliwościach.

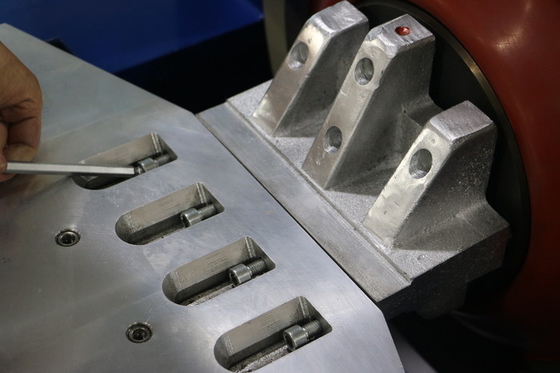

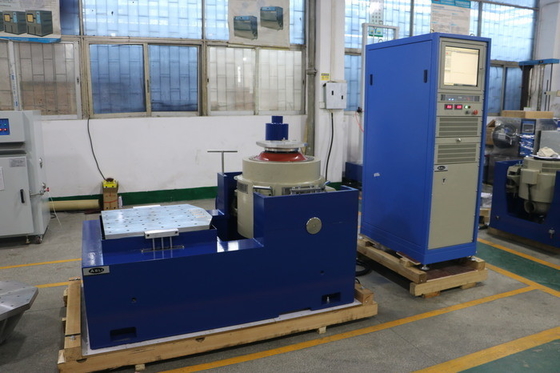

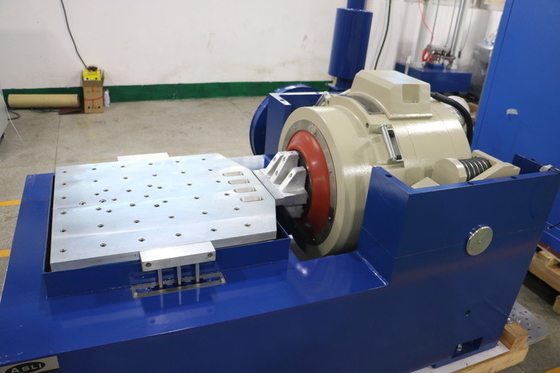

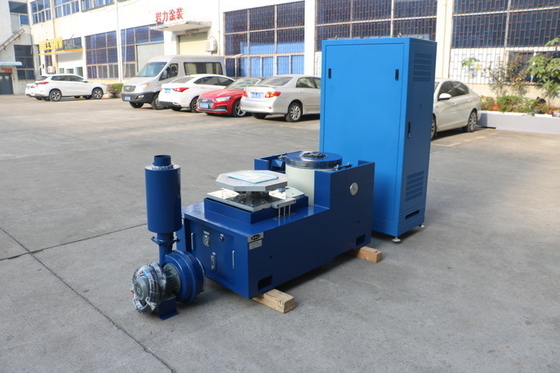

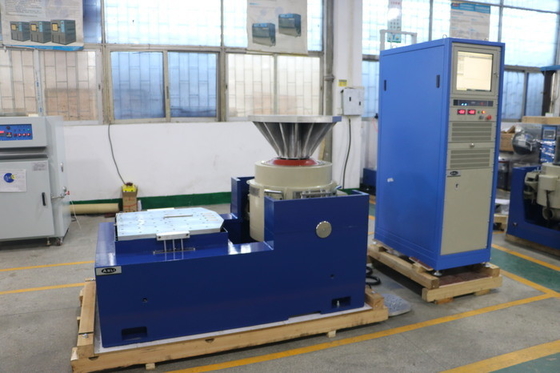

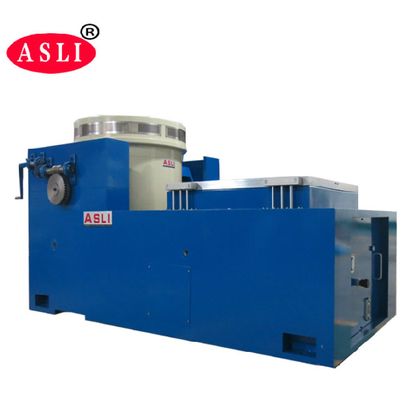

Galeria produktów

Serwis zagraniczny

Często zadawane pytania:

P1: Co to jest wibrator elektrodynamiczny?
ODP: Wibrator elektrodynamiczny to system testujący służący do symulacji warunków wibracyjnych, których produkty mogą doświadczyć podczas transportu, eksploatacji lub serwisu. Jest szeroko stosowany do testów niezawodności, trwałości i kwalifikacyjnych.

P2: Jakie produkty można testować?
ODP: Może być stosowany do komponentów elektronicznych, części samochodowych, akumulatorów, komponentów lotniczych, produktów elektrycznych, opakowań, sprzętu komunikacyjnego i innych produktów wymagających testów wibracyjnych.

P3: Jakie testy wibracyjne może przeprowadzić wibrator?
ODP: W zależności od konfiguracji systemu, może przeprowadzać testy wibracji sinusoidalnych, losowych, wstrząsów, wyszukiwania rezonansu, przemiatania częstotliwości i inne programowalne testy wibracyjne.

P4: Jaka jest maksymalna częstotliwość testowa?
ODP: Maksymalna częstotliwość zależy od modelu i konfiguracji. Dostępne są różne modele wibratorów dla różnych wymagań częstotliwościowych. Proszę podać wymagany zakres częstotliwości, abyśmy mogli polecić odpowiedni model.

P5: Jak wybrać odpowiedni model wibratora?
ODP: Główne czynniki to:

• Maksymalna waga próbki
• Wymiary próbki
• Wymagany kierunek wibracji
• Zakres częstotliwości
• Maksymalne przyspieszenie
• Przemieszczenie
• Wymagana norma testu wibracyjnego

Na podstawie tych parametrów możemy polecić odpowiedni system wibratora.

P6: Czy wibrator może wykonywać wibracje pionowe i poziome?
ODP: Tak. W zależności od konfiguracji, system może być dostarczony z konfiguracją do testów pionowych, konfiguracją do testów poziomych lub obiema.

P7: Czy może wykonywać testy wibracji losowych?
ODP: Tak. Odpowiedni kontroler wibracji może być skonfigurowany do testów wibracji losowych, w tym profili testowych opartych na PSD.

P8: Czy może wykonywać testy wstrząsów?
ODP: Tak, pod warunkiem, że wybrany system wibratora ma wystarczającą siłę, przemieszczenie i zdolność przyspieszenia dla wymaganego profilu wstrząsu.

Wibrator elektrodynamiczny oferuje kilka zalet w zakresie testowania wibracji o wysokiej częstotliwości:

• Szeroki zakres częstotliwości: Nadaje się do testów wibracji o niskiej i wysokiej częstotliwości, szczególnie do komponentów elektronicznych i samochodowych.
• Wysoka dokładność sterowania: Częstotliwość, przyspieszenie, przemieszczenie, prędkość i czas trwania testu mogą być precyzyjnie kontrolowane.
• Szybka reakcja: Elektrodynamiczny system napędowy szybko reaguje na sygnały sterujące, co czyni go odpowiednim do testów wibracji przemiatanych.
• Stabilna moc wibracji: Sterowanie w pętli zamkniętej pomaga utrzymać stabilne poziomy wibracji przez cały czas trwania testu.
• Programowalne testowanie: Parametry testowe, takie jak zakres częstotliwości, szybkość przemiatania, przyspieszenie i liczba cykli, mogą być automatycznie programowane.
• Nadaje się do testowania wysokich częstotliwości: Szczególnie nadaje się do płytek PCB/PCBA, elektroniki samochodowej, czujników, złączy, akumulatorów i innych komponentów elektronicznych.
• Wysoka automatyzacja: Programy testowe mogą być zapisywane i wykonywane automatycznie, co poprawia wydajność i powtarzalność testów.
