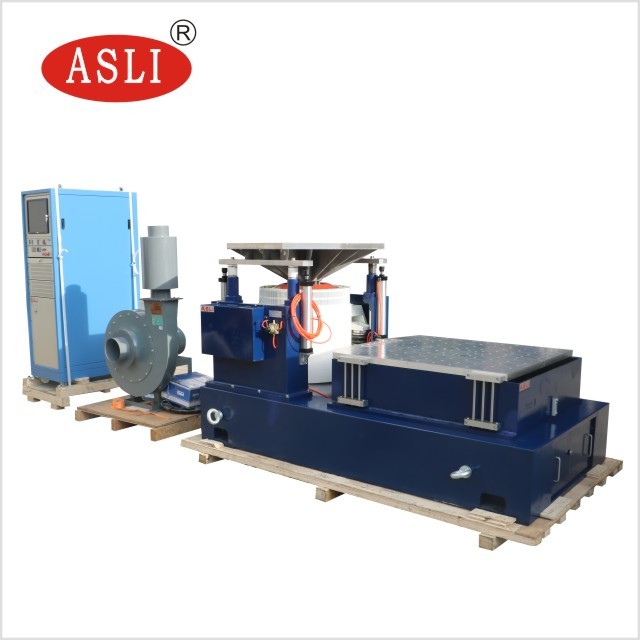

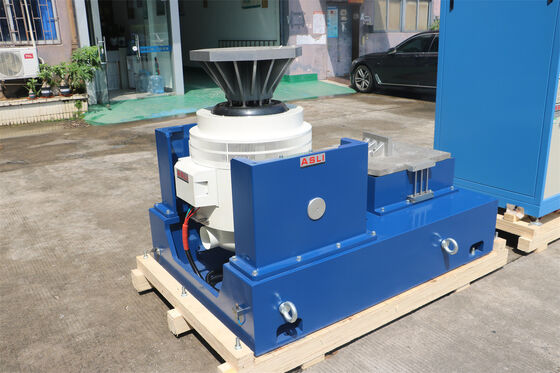

3-osiowy system wibracji

Brand Name: ASLI
Place of Origin: Guangdong, Chiny
Certification: CE,Third party calibration qualification report
Minimum Order Quantity: 1

Product Details


Kierunki wibracji: Trzy kierunki wolne wibracje Moc: 20 kW
Woltaż: 380 V Dokładność: +/- 1%
siła sinusoidalna: 10000N fala wibracyjna: sinus, losowy, szok
czujnik przyspieszenia: 1 szt Wejście: 1 kanał
Znamionowa siła sinusoidalna: 10000N Znamionowa siła losowa: 10000N
Zakres częstotliwości: 3-3000 Hz Przyspieszenie znamionowe: 1000 m/s2
Prędkość znamionowa: 1,8 m/s Przemieszczenie znamionowe: 51 mm
Ładowanie maksymalne: 270 kg
Podkreślić

3-osiowy system wibracyjny

,

system wibracyjny 3-osiowy

,

3-osiowy system do testowania wibracji

Product Description

Przegląd produktu

System wibracji 3-osiowych jest przeznaczony do testowania szerokiej gamy materiałów opakowaniowych, płyt PC i produktów elektrycznych. Zapewnia niezawodną, powtarzalną symulację wibracji do kwalifikacji produktu i oceny niezawodności.

  • IEC62133
  • UL1642
  • UN38.3
  • GB31241
Zasada działania

Wibrator działa na zasadzie podobnej do głośnika: przewodnik elektryczny jest poruszany przez działanie siły elektromagnetycznej w polu magnetycznym. Siła przyspieszająca ruchomą część jest generowana przez równowagę między prądem napędowym a strumieniem magnetycznym. Poprzez sterowanie prądem napędowym można precyzyjnie kontrolować generator wibracji.

Maksymalny poziom przyspieszenia elektromagnetycznego wzbudnika wibracji jest określany przez maksymalny prąd i obciążenie. Przy niskich częstotliwościach przesunięcie części ruchomej jest ograniczone, więc przyspieszenie nie osiągnie wysokiego poziomu. Częstotliwość rezonansowa elementu ruchomego jest ustawiona powyżej górnej granicy zakresu częstotliwości.

Parametry maszyny do testowania wibracji chłodzonej powietrzem
Model Moc sinusoidalna (N) Moc losowa (N) Zakres częstotliwości (Hz) Przyspieszenie znamionowe (m/s²) Prędkość znamionowa (m/s) Przesunięcie znamionowe (p-p) mm Maks. obciążenie (Kg) Cewka ruchoma (Kg) Wymiary cewki ruchomej (mm)
ES-3 3000 3000 3–3500 1000 1.6 25 100 3.5 φ150
ES-3a 3000 3000 3–3500 400 1.6 40 120 9 φ230
ES-6 6000 6000 3–3500 1000 1.6 25 180 6.5 φ230
ES-6a 6000 6000 3–3500 1000 1.6 51 250 12 φ230
ES-10 10000 10000 3–3000 1000 1.8 51 270 14 φ240
ES-20 20000 20000 3–3000 1000 1.8 51 300 30 φ320
ES-30 30000 30000 3–2800 1000 1.8 51 450 40 φ450
ES-40 40000 40000 3–2800 1000 1.8 51 500 50 φ450
ES-50 50000 50000 3–2700 1000 1.8 51 750 50 φ450
Parametry techniczne expandera
Expander pionowy
Technical parameters diagram of the vertical expander for the 3 Axis Vibration System
Expander poziomy
Technical parameters diagram of the horizontal expander for the 3 Axis Vibration System
Specyfikacje maszyny do testowania wibracji
  1. Dobrze zaprojektowany dynamiczny szkielet koła, z wyższą częstotliwością rezonansową osiową.
  2. Dwukanałowa konstrukcja magnetyczna z niskim wyciekiem strumienia magnetycznego, zwartą strukturą i racjonalnym układem.
  3. Łożyska rolkowe drążka wahadłowego z prostym i zorientowanym na import kompozytowym korpusem o orientacji sztywności, zapewniające dużą nośność mimośrodową.
  4. Fundament izolacyjny trunnion dedykowany do użytku hormonalnego, oferujący wygodną instalację mobilną.
  5. Zaawansowany system ruchu zapewnia wysoką niezawodność dynamicznego koła.
  6. Nowa konstrukcja kanału poprawia efekt chłodzenia.
  7. Sztywność statyczna i dynamiczna łożyska z małym balonem, zwiększająca nośność łożyska stołu wibracyjnego i poprawiająca wydajność przy niskich częstotliwościach.
Szczegółowe obrazy
Inne produkty
Overview of other testing equipment offered by ASLI
Nasza firma
ASLI company facility and manufacturing environment

Główne produkty ASLI: komora klimatyczna, komora temperaturowa, komora wilgotnościowa, komora typu walk-in, komora starzenia UV, komora szokowa termiczna, komora ksenonowa, komora starzenia UV ksenonowa, komora PCT, komora HAST, komora wibracyjna, tester wysokiej częstotliwości wibracji, tester udaru mechanicznego, komora klimatyczna połączona z wibracyjną i inne.

Pakowanie i dostawa
Packing and delivery preparation of the vibration testing system
Nasza usługa
ASLI customer service and technical support team
FAQ

P1. Jakie są Twoje warunki pakowania?

Odp.: Zazwyczaj pakujemy nasze towary w neutralne białe pudełka i brązowe kartony.

P2. Jakie są Twoje warunki płatności?

Odp.: T/T 50% jako depozyt i 50% przed dostawą. Pokażemy Ci zdjęcia produktów i opakowań przed dokonaniem płatności salda.

P3. Jakie są Twoje warunki dostawy?

Odp.: EXW, FOB, CFR, CIF, DDU.

P4. A co z czasem dostawy?

Odp.: Ogólnie rzecz biorąc, zajmie to od 30 do 60 dni po otrzymaniu zaliczki. Konkretny czas dostawy zależy od przedmiotów i ilości zamówienia.

Jeśli potrzebujesz więcej informacji o systemie wibracji 3-osiowych, nie wahaj się wysłać zapytania.

Product Highlights

3-osiowy system wibracji zapewnia siłę sinusoidalną 10000 N, dokładność ± 1% i trójkierunkowe wibracje swobodne do testów samochodowych, plastikowych, tekstylnych i elektrycznych. Stopień ochrony IP55, 20 kW, 380 V, z przebiegami sinusoidalnymi, losowymi i udarowymi. Obsługuje dostosowywanie OEM, ODM, OBM i obejmuje roczną gwarancję.
