Brand Name: ASLI
Model Number: ES-10
Place of Origin: Guangdong, Chiny
Certification: CE,Third party calibration qualification report
Minimum Order Quantity: 1

Product Details


siła sinusoidalna: 10000n Zakres częstotliwości: 5 Hz do 3000 Hz
Przemieszczenie uderzenia: 51 mm ciężar cewki ruchomej: 14 kg
Fala wibracyjna: sinusoidalny, przypadkowy, szok Kierunki wibracji: Wibracje pionowe + wibracje poziome
Metoda kontroli: Wzmacniacz Znamionowa siła losowa: 10000n
Przyspieszenie znamionowe: 1000 m/s2 Prędkość znamionowa: 1,8 m/s
<i>Max.</i> <b>Maks.</b> <i>loading</i> <b>Ładowanie</b>: 270 kg Średnica cewki ruchomej: Φ240
Częstotliwość osiowa pierwszego rzędu: 3500 Hz Rodzaj armatury: Lekka, wysoka sztywność
Statyczny tor na ciśnienie: V kształt
Podkreślić

10000N Sine Force Vibration Shaker System

,

5 Hz to 3000Hz Vibration Test Machine

,

51mm Impact Displacement Electrodynamics Vibration Shaker

Product Description

Przegląd produktu

Wysokiej częstotliwości wibracyjny stół wstrząsowy z elektrodynamicznym wzbudnikiem jest zaprojektowany z podwójnym obwodem magnetycznym, samogenerującymi się pierścieniami akcji szkieletowej, wsparciem powietrznym, łożyskami rolkowymi, prowadnicami liniowymi i izolacją obrotową. Ta zaawansowana nowoczesna technologia umożliwia przeprowadzenie testów wibracji sinusoidalnych na trzech osiach X, Y i Z, testów wibracji szerokopasmowych losowych, klasycznych testów impulsowych (półsinusoidalnych, trapezoidalnych, piłokształtnych) oraz testów widma odpowiedzi na wstrząsy.

Systemy te są szeroko stosowane w przemyśle obronnym, zbrojeniowym, lotniczym, kosmicznym, telekomunikacyjnym, elektronicznym, elektrycznym i AGD.

Zdolność testowa: 5 Hz do 3000 Hz — testy stałej częstotliwości, zmiennokierunkowe, sinusoidalne, losowe i wstrząsowe.

Zastosowania z certyfikatem CE

Ten wysokoczęstotliwościowy wibrator jest odpowiedni do testowania szerokiej gamy komponentów motoryzacyjnych i elektrycznych, w tym:

  • Urządzenia elektroniki samochodowej
  • Zespoły mierników silnika
  • Akumulatory samochodowe
  • Urządzenia elektryczne samochodowe
  • Silniki samochodowe
  • Baterie dielektryczne rozpuszczalne w wodzie
  • Zawory bezpieczeństwa
  • Sprężarki klimatyzacji samochodowej
Specyfikacje techniczne
Model Moc znamionowa siły sinusoidalnej (N) Moc znamionowa siły losowej (N) Zakres częstotliwości (Hz) Przyspieszenie znamionowe (m/s²) Prędkość znamionowa (m/s) Przemieszczenie znamionowe (p-p) mm Maks. obciążenie (Kg) Cewka ruchoma (Kg)
ES-3300030003–350010001,6251003,5Φ150
ES-3a300030003–35004001,6401209Φ230
ES-6600060003–350010001,6251806,5Φ230
ES-6a600060003–350010001,65125012Φ230
ES-1010000100003–300010001,85127014Φ240
ES-2020000200003–300010001,85130030Φ320
ES-3030000300003–280010001,85145040Φ450
ES-4040000400003–280010001,85150050Φ450
ES-5050000500003–270010001,85175050Φ450

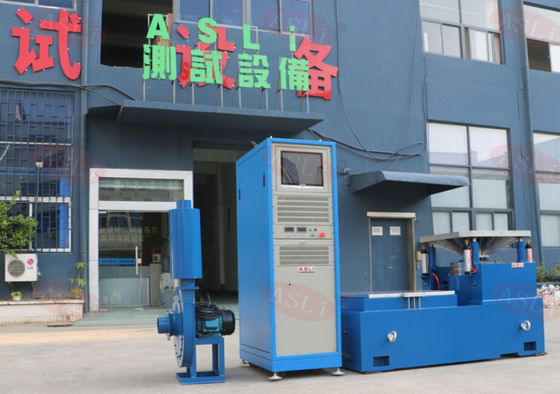

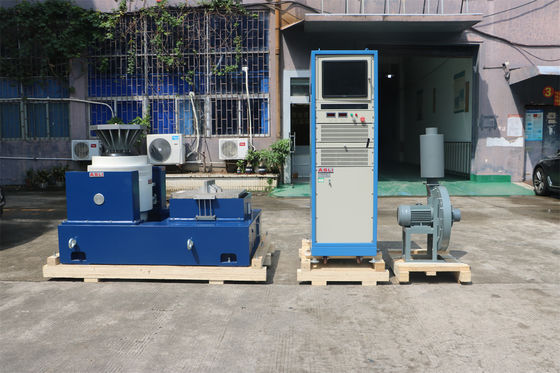

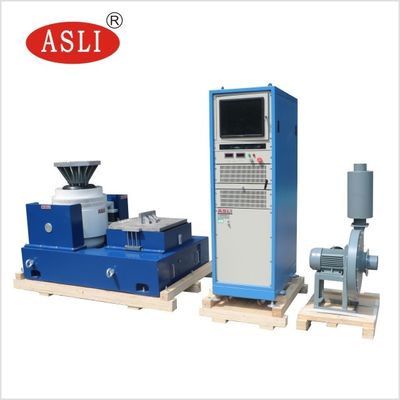

High Frequency Vertical Electrodynamics Vibration Shaker Table Test Machine — main unit front view
Kluczowe cechy
  1. Starannie zaprojektowany szkielet cewki ruchomej o wyższej pierwszej częstotliwości rezonansowej osiowej.
  2. Lekki wirnik, wysoka sztywność i częstotliwość do 3500 Hz.
  3. Sterowanie linią połączeniową komputera z natychmiastowym przechowywaniem materiałów.
  4. Wykres sterowania wyświetlaczem do monitorowania w czasie rzeczywistym.
  5. Niska rezystancja i konstrukcja o wysokiej wydajności — wysoka wydajność, niski koszt.
  6. Wysoka niezawodność przy niskim wskaźniku awaryjności.
Wysięgnik pionowy

Pionowy wysięgnik VT i określone zaciski są precyzyjnie obliczone i starannie zaprojektowane, aby zapewnić klientowi najlepszą wydajność dzięki doskonałej konstrukcji, wysokiej jakości materiałom i doskonałemu wykonaniu.

Vertical expander accessory for vibration shaker table with extended bench and clamps

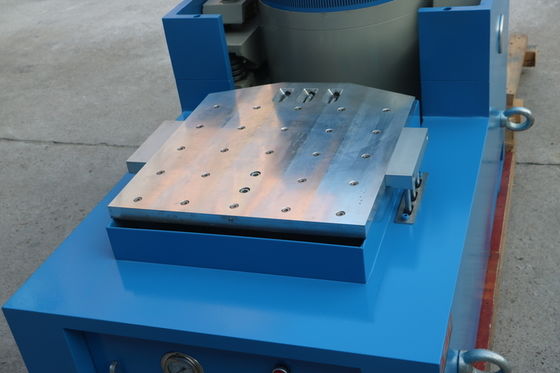

Wysięgnik poziomy

W małej ławce obciążeniowej wysięgnik poziomy zapewnia wyższe przyspieszenie i częstotliwość roboczą, poprawiając zdolność obciążeniową i wydajność całej ławki maszynowej.

  • Ławka pozioma i ławka wibracyjna są zintegrowane z doskonałą konstrukcją, co ułatwia instalację i regulację.
  • Tor ciśnienia statycznego, kształt V, z możliwością odporności na nachylenie i obciążenie boczne.
  • Wbudowana pompa olejowa o dobrej konstrukcji i łatwej obsłudze.
Horizontal expander accessory for vibration shaker table with V-shape static pressure track
Szczegółowe obrazy
Close-up detail of vibration shaker table moving coil and armature assembly Vibration shaker table control panel and computer connection interface Vibration shaker table trunnion isolation and roller bearing detail Vibration shaker table linear guidance system close-up Vibration shaker table double magnetic circuit structure detail Vibration shaker table airborne support mechanism detail Vibration shaker table full assembly with vertical expander installed Vibration shaker table testing setup with specimen mounted on horizontal expander
Inne produkty

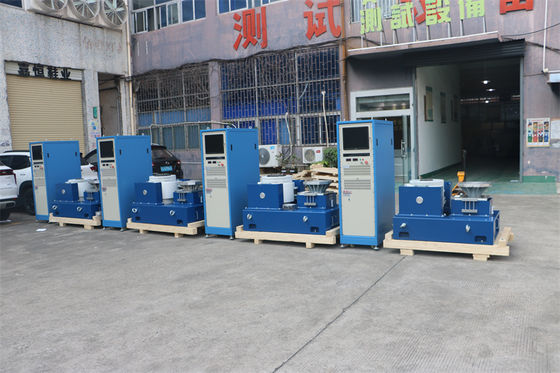

Additional testing equipment product lineup from the manufacturer
Nasza firma
Manufacturer facility and team for environmental and vibration testing equipment

Jesteśmy długoletnim producentem sprzętu testującego. Przez ostatnie 28 lat poświęciliśmy się symulacyjnemu sprzętowi do testów środowiskowych oraz maszynom do testów wibracji mechanicznych i wstrząsów. Wysokiej częstotliwości wibracyjny stół wstrząsowy z elektrodynamicznym wzbudnikiem jest jednym z naszych flagowych produktów, a my uzyskaliśmy dla tej maszyny certyfikat CE.

Pakowanie i dostawa
Vibration shaker table packed for shipment with protective wrapping and wooden crate
Nasza usługa
  1. Wysoka gwarancja jakości.
  2. Wysyłka z profesjonalnymi dokumentami.
  3. Pakowanie zgodnie z Twoją prośbą, ze zdjęciem przed wysyłką.
  4. Odpowiedź w ciągu 48 godzin i rozwiązanie w ciągu 3 dni roboczych.
  5. Profesjonalna obsługa posprzedażna od naszych inżynierów.
  6. Okres gwarancji: 12 miesięcy.
Wystawa
Manufacturer exhibiting vibration shaker table test machine at an industry trade show
Jeśli potrzebujesz więcej informacji na temat wysokiej częstotliwości wibracyjnego stołu wstrząsowego z elektrodynamicznym wzbudnikiem, skontaktuj się z nami.

Product Highlights

Maszyna do testowania wibracji pionowych o wysokiej częstotliwości z elektrodynamiką zapewnia siłę sinusoidalną/losową 10000 N, zakres 5-3000 Hz, przemieszczenie 51 mm, maksymalne obciążenie 270 kg. Zawiera lekką armaturę o dużej sztywności, tor ciśnienia statycznego w kształcie litery V, wibracje pionowe i poziome, testy sinusoidalne/losowe/wstrząsowe. Certyfikat CE, 28 lat producenta, 12 miesięcy gwarancji.
