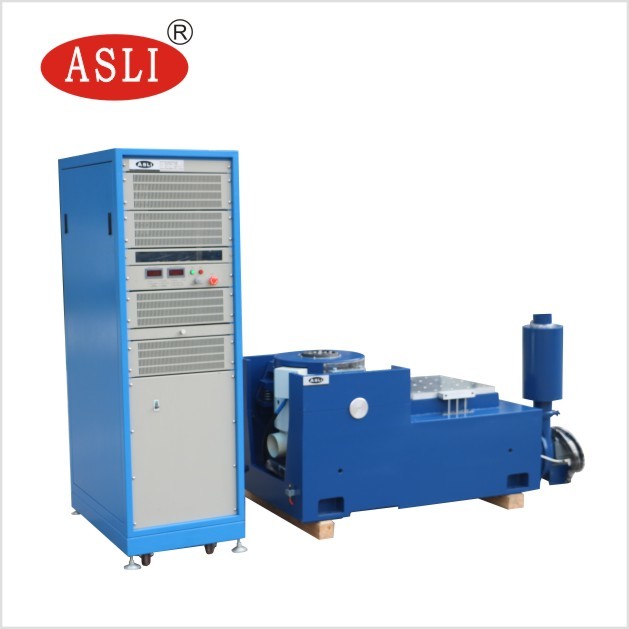

Wysokiej częstotliwości elektrodynamiczny stół testowy wibracji
Zastosowanie:
Jesteśmy producentem elektrodynamicznych produktów z serii wstrząsarek wibracyjnych o wysokiej częstotliwości, wykorzystujących 'strukturę podwójnego obwodu magnetycznego', 'samogenerujące się okręgi działania szkieletu', 'Wsparcie lotnicze' i 'łożyska rolkowe i prowadnice liniowe', 'izolację przegubową' zaawansowaną nowoczesną technologię i technologię specjalną, która może być zakończona w testach wibracji sinusoidalnych w trzech osiach X, Y, Z oraz testach wibracji losowych szerokopasmowych, które mają być zakończone przez klasyczne (pół-sinus, trapez, fala piłokształtna) impuls i test widma odpowiedzi na wstrząsy. Produkty te są szeroko stosowane w obronie narodowej, broni, lotnictwie, kosmonautyce, komunikacji, elektronice, urządzeniach elektrycznych, komunikacji, sprzęcie AGD i innych dziedzinach.
Parametry techniczne elektrodynamicznego testera wibracji wysokiej częstotliwości:
| Waga (kg) |
Znamionowa sinusoida Siła (N) |
Znamionowa losowa Siła (N) |
Częstotliwość Zakres (Hz) |
Znamionowe przyspieszenie (m/s2) | Prędkość znamionowa (m/s) |
Znamionowe przemieszczenie (p-p)mm |
Maks. obciążenie (kg) | Cewka ruchoma (kg) |
Wymiar Cewka ruchoma (mm) |
| ES-1 | Φ600 | Φ600 | 3-3500 | 400 | 1.2 | 1500 | 70 | 2.5 | Φ150 |
| ES-2 | 300×300 | 300×300 | 3-3500 | 800 | 1.6 | 1500 | 70 | 2.5 | Φ150 |
| ES-2a | 300×300 | 300×300 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | Φ600 | 1.6 | 1500 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | Φ600 | 1.6 | 1500 | 350 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | Φ600 | 1.6 | 51 | 350 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | Φ600 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | Φ600 | 1.8 | 51 | 300 | 500 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | Φ600 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | Φ600 | 1.8 | 51 | 500×500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | Φ600 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | Φ600 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | Φ600 | 1.8 | 51 | Φ600 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | Φ600 | 1.8 | 51 | 1100 | 90 | VT600 |
| ES-160 | 160000 | 160000 | 3-2100 | Φ600 | 1.8 | 51 | 400×400 | 150 | VT0303 |
| ES-200 | 200000 | 200000 | 3-2000 | Φ600 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | Φ600 | 1.8 | 51 | 4500 | 300 | Φ870 |
Cechy wstrząsarki wibracyjnej:
1. Dobrze zaprojektowany szkielet koła dynamicznego, z wyższą częstotliwością rezonansową osiową.
2. Dwa obwody magnetyczne, niskie upływy strumienia magnetycznego, zwarta struktura i racjonalna.
3. Łożyska rolkowe drążka wahacza proste i zorientowane na import, sztywność korpusu kompozytowego, nośność mimośrodowa.
4. Fundament izolacji przegubowej dedykowany do stosowania hormonów, wygoda instalacji mobilnej.
5. Zaawansowana technologia poruszania się po systemie w celu zapewnienia wysokiej niezawodności koła dynamicznego.

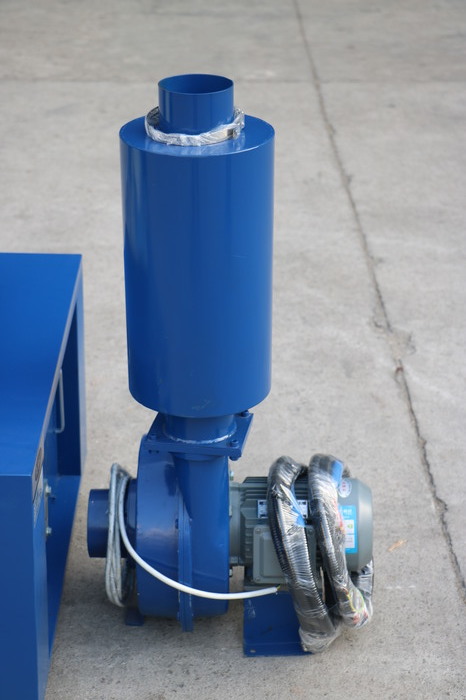

6. Nowa konstrukcja kanału i zwiększenie efektu chłodzenia.
7. Sztywność statyczna, sztywność dynamiczna łożyska mały balon, zwiększając pojemność stołu wibracyjnego, poprawiają wydajność niskiej częstotliwości.2-1 Parametry techniczne
(1) Siła znamionowa: siła sinusoidalna 3000N; siła losowa 3000N; siła uderzeniowa 6000N;
(2) Zakres częstotliwości: od 3 Hz do 3500 Hz, stała częstotliwość, zamiatanie w przód i w tył, sinus, losowe, wstrząsy
(3) Tryb zamiatania częstotliwości: liniowy, logarytmiczny, zamiatanie w przód i w tył, stała częstotliwość
(4) Czasy zamiatania częstotliwości: od 1 do 32767
(5) Czas zamiatania częstotliwości: stała częstotliwość/pojedynczy 1-3600 minut, można wyświetlać krzywe zamiatania częstotliwości.
(6) Maks. przyspieszenie; 1000 m/s
2(bez obciążenia)(7) Maks. prędkość: 1,6 m/s
(8) Maks. przemieszczenie: 25 mmp-p (bez obciążenia), podwójny szczyt
(9) Przemieszczenie udarowe: 25 mm
(10) Waga cewki ruchomej: 3,5 kg
(11) Kierunki wibracji: pionowe
(12) Fala wibracyjna: sinus, losowa, wstrząs
(13) Średnica cewki ruchomej: Φ150mm
(14) Wymiar systemu wibracyjnego: W750xH599xD680 mm
(15) Waga systemu wibracyjnego: 490KG

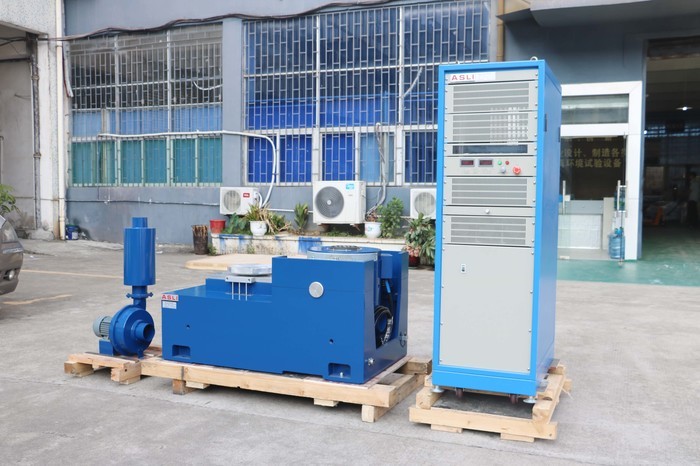

O systemie wibracji

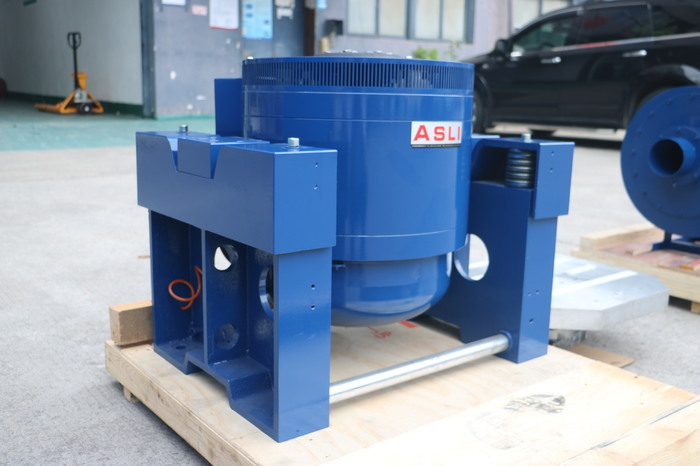

(1) Struktura podwójnego obwodu magnetycznego w celu zapewnienia wysokiej intensywności pola magnetycznego i zmniejszenia upływu strumienia;
Specjalna struktura demagnetyzacji może zmniejszyć upływ strumienia do poniżej 1 mt
(2) Sprężyna typu U, rolki i łożysko liniowe dla dużej odporności na obciążenie odchylające
(3) Sprężyny pneumatyczne są używane do izolacji wibracji; System wibracji działa stabilnie nawet przy dużym obciążeniu;
nie potrzebuje specjalnego fundamentu
(4) Urządzenia ochronne są przewidziane dla przegrzania, przeciążenia, przetężenia, przepięcia i
nadmiernego przemieszczenia testera wibracji;
Elektryczne urządzenia zabezpieczające sieć przed przepięciem, obniżeniem napięcia, brakiem fazy;
Zasilanie napędu, ograniczanie prądu, łagodny start, przegrzanie, zwarcie, ochrona przed uszkodzeniem modułu
(5) Może przeprowadzać testy środowiskowe sinus, losowe, udarowe
(6) Ten system ma niewielkie wymagania dotyczące wahań napięcia, ≤±10% jest OK
(7) Ten system ma niewielkie wymagania dotyczące rezystancji uziemienia, ≤4Ω jest OK
(8) Wysoka niezawodność, szczególnie odpowiednia do długotrwałej pracy

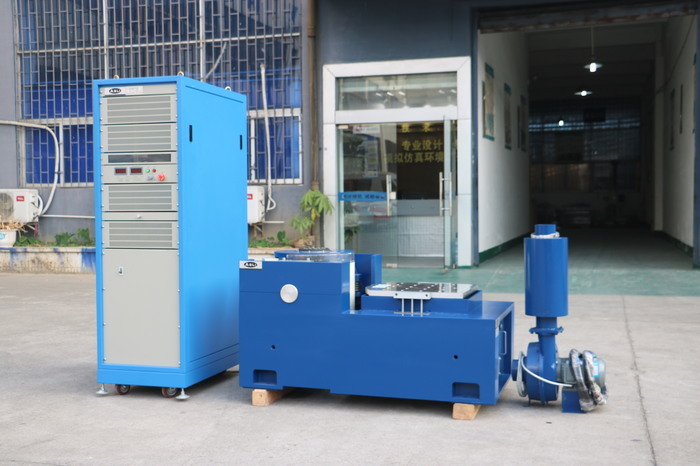

Cechy stojaka poziomego:
1. Wewnątrz małego stołu ładunkowego, aby uzyskać wyższe przyspieszenie i częstotliwość roboczą, aby poprawić nośność i wydajność całego stołu maszyny.
2. Stół poziomy i stół wibracyjny są typu integralnego, o doskonałej strukturze, wygodne w instalacji i regulacji.
3. Tor ciśnienia statycznego, w kształcie V, o zdolności do odporności na nachylenie i obciążenie boczne.
Wbudowana pompa olejowa, dobra struktura i łatwa obsługa.
Parametry techniczne ekspandera poziomego:
Model
| Waga (kg) | Zakres częstotliwości (Hz) | Waga ruchomych części (kg) | LT0303 |
| 300×300×22 |
300×300×26 300×300×30 5-1000 |
5-1300 89.1 57.7 |
7.8 9.0 LT0404 |
| 400×400×22 |
400×400×26 400×400×30 5-l000 |
5-1400 126 57.7 |
13.2 16.0 LT0505 |
| 500×500×25 |
500×500×30 500×500×35 5-1000 |
5-1300 89.1 57.7 |
23.1 27.0 LT0606 |
| 600×600×25 |
600×600×30 600×600×40 5-1000 |
5-1300 5-2000 57.7 |
33.0 45 LT0707 |
| 700×700×25 |
700×700×30 700×700×35 5-800 |
5-1100 5-1500 89.1 |
44.2 52 LT0808 |
| 800×800×30 |
800×800×40 800× 800×45 5-1000 |
5-1300 89.1 57.7 |
76.9 86.5 LT 1010 |
| 1000× 1000×30 |
1000× 1000×40 1000× 1000×50 5-1000 |
5-1300 5-1500 89.1 |
118.8 147 LT 1212 |
| 1200× 1200×30 |
1200× 1200×40 1200× 1200×50 5-800 |
5-1100 5-1400 126 |
168 210 Cechy pionowego stołu rozszerzonego: |
Pionowy stół rozszerzony VT i określone zaciski, precyzyjnie obliczone, dopracowany projekt, aby zapewnić klientowi uzyskanie najlepszej wydajności zgodnie z doskonałą strukturą, wysokiej jakości materiałem
i wykonaniem.
Parametry techniczne ekspandera pionowego:
Model
| Waga (kg) | Maks. częstotliwość (Hz) | Rozmiar stołu | VT300 |
| 10 | 2000 | 300×300 | VT400 |
| 16 | 2000 | 300×300 | VT500 |
| 25 | 1500 | 400×400 | VT600 |
| 35 | 1000 | Φ600 | VT0303 |
| 15 | 2000 | 300×300 | VT0404 |
| 22 | 1500 | 400×400 | VT0505 |
| 30 | 500 | 500×500 | VT0606 |
| 58 | 350 | Φ1200 | VT0808 |
| 140 | 350 | Φ1200 | VTl010 |
| 180 | 350 | Φ1200 | VT1212 |
| 250 | 350 | Φ1200 | VT1212 (Okrągły stół) |
| 220 | 350 | Φ1200 | Jeśli masz jakieś pytania dotyczące wysokiej częstotliwości elektrodynamicznego stołu testowego wibracji, skontaktuj się ze mną. |
