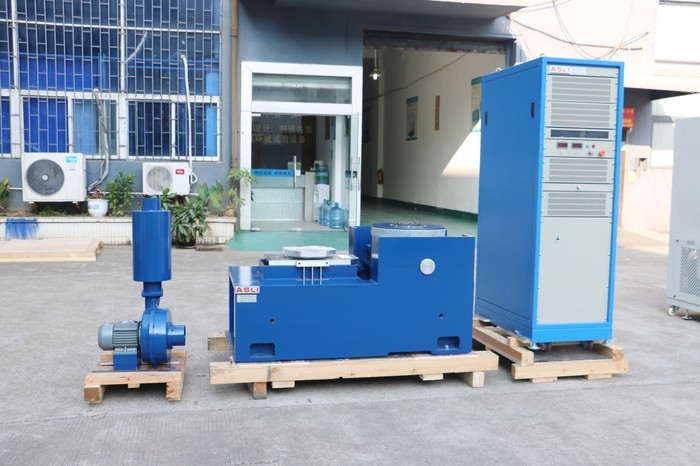

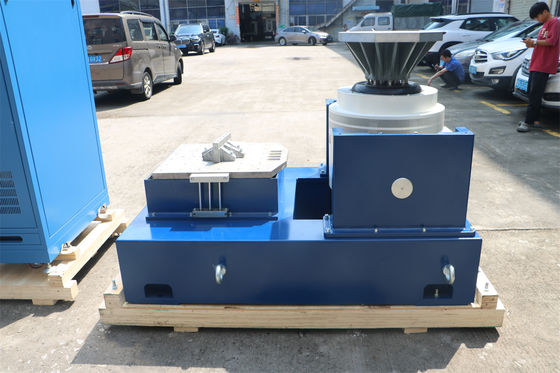

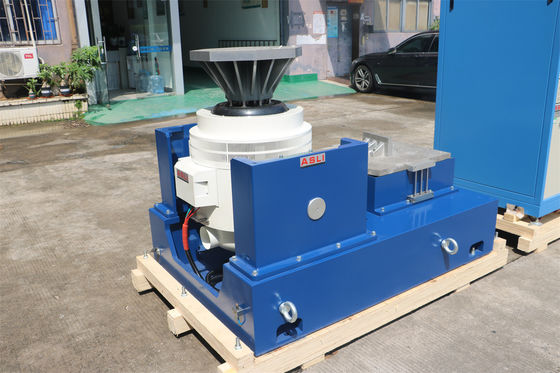

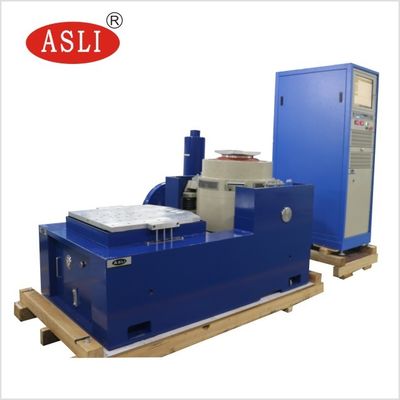

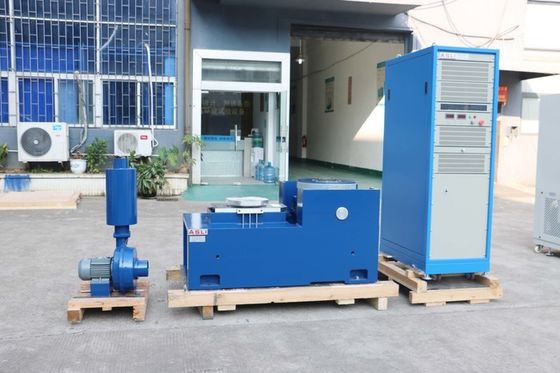

Symulacja transportu Wysokiej częstotliwości Elektromagnetyczny wibrator z poziomym stołem
System badawczy wibracji może spełniać następujące normy badawcze:
Wymagania w zakresie ochrony środowiska i ochrony środowiska
Zastosowanie
Maszyna do testowania wibracji o wysokiej częstotliwości / System pionowy skaker Stosuj się do normy testowej IEC ISTA MIL STD przyjęła "struktura podwójnie magnetycznej obwodu", "samogeneracyjne koła akcji szkieletu","Współczynnik wsparcia w powietrzu" oraz "łóżka rolkowe i kierowanie liniowe""izolacja trunnion" - zaawansowana nowoczesna technologia i specjalna technologia, może być wykonana w trójosiowych testach drgań sinusów X, Y i Z oraz szerokopasmowych testach drgań losowych,należy uzupełnić klasycznym (pół-sinusowym) badaniem spektrum reakcji na impuls i wstrząsJest szeroko stosowany w obronie narodowej, broni, lotnictwie, lotnictwie, komunikacji, elektronika, urządzenia elektryczne, komunikacja, urządzenia domowe i inne dziedziny.
Parametry techniczne:
| Specyfikacja systemu | |||
| Model systemu: | ES- 60 | ||
| Zakres częstotliwości: | 3~3500 | ||
| Siła nominalna | Sinus N | 60000 | |
| Random N | 60000 | ||
| Wstrząs N | 120000 | ||
| Maksymalny Acc. | sinus (m/s2) | 1000 | |
| Zdarza się (m/s2 rms) | 1000 | ||
| Wstrząs ((m/s2) | 2000 | ||
| Maksymalnie Vel. | sinus (m/s2) | 1.8 | |
| Wstrząs ((m/s2) | 1.8 | ||
| Maksymalny dysp. | Maksymalny czas podróży mm (p-p) |
51 | |
| Węzeł ruchomy | 60 kg | ||
| Wymiar przesuwanej cewki | Dia 40 mm | ||
| Tabela pionowa Rozmiar dostosowany | wybierz zgodnie z badaniem | ||
| Rozmiar stołu poziomegorozmiar dostosowany | w zależności od badania | ||
| Maksymalne obciążenie: | 800 kg. | ||
| Nazwa | Tabela wibracji opakowania/tester tabeli wibracji do części samochodowych | ||||||||
| Model | Siła sinus nominalna (N) | Wskaźnik siły losowej (N) | Zakres częstotliwości (Hz) | Poziom przyspieszenia (m/s2) | Prędkość znamionowa ((m/s) | Przesunięcie nominalne (p-p) mm | Maks. ładunek (kg) | przemieszczająca się cewka (Kg) | Wymiar przesuwanej cewki (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Usługa zagraniczna:
Jeśli potrzebujesz więcej informacji na temat "Transport Simulation High Frequency Electromagnetic Vibration Shaker with Horizontal Table", proszę nie wahaj się wysłać zapytanie.
