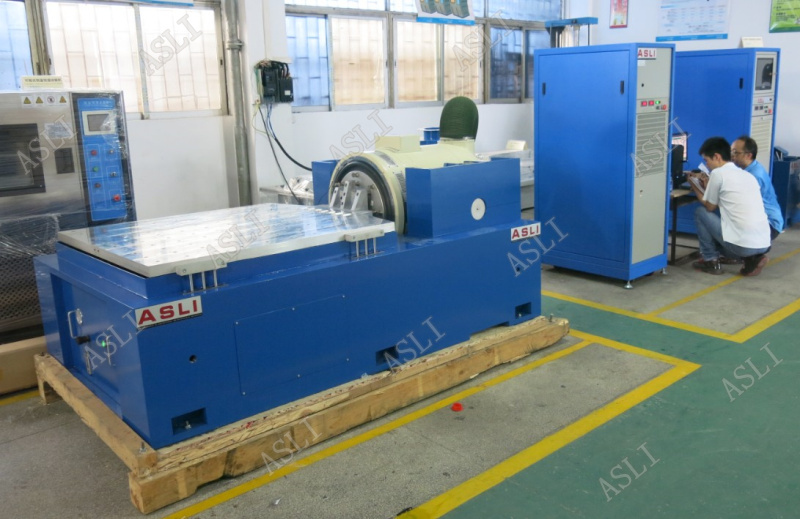

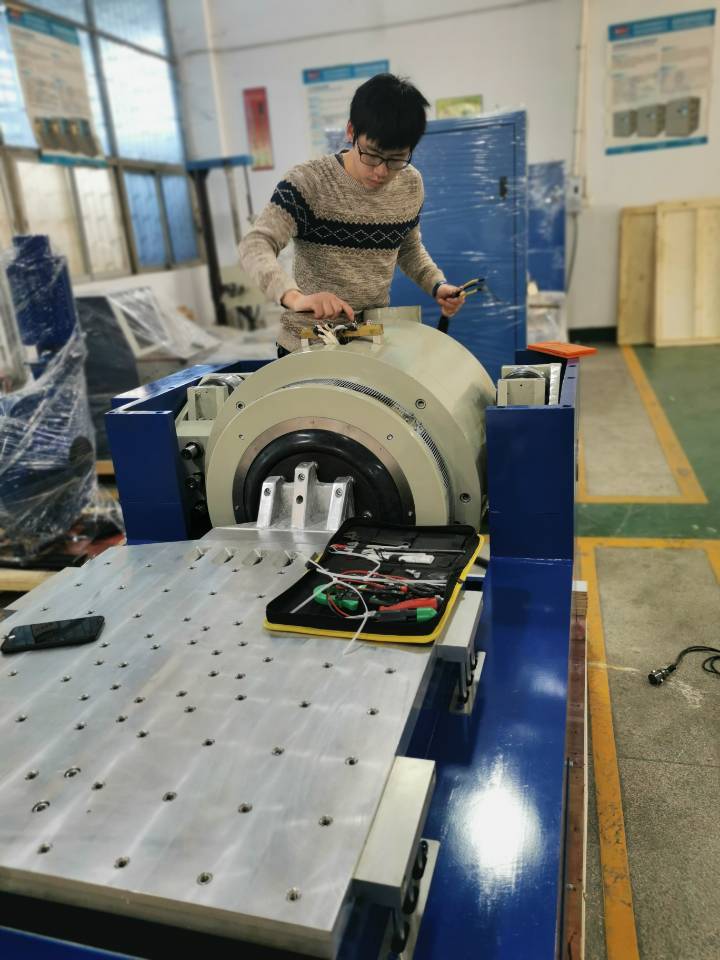

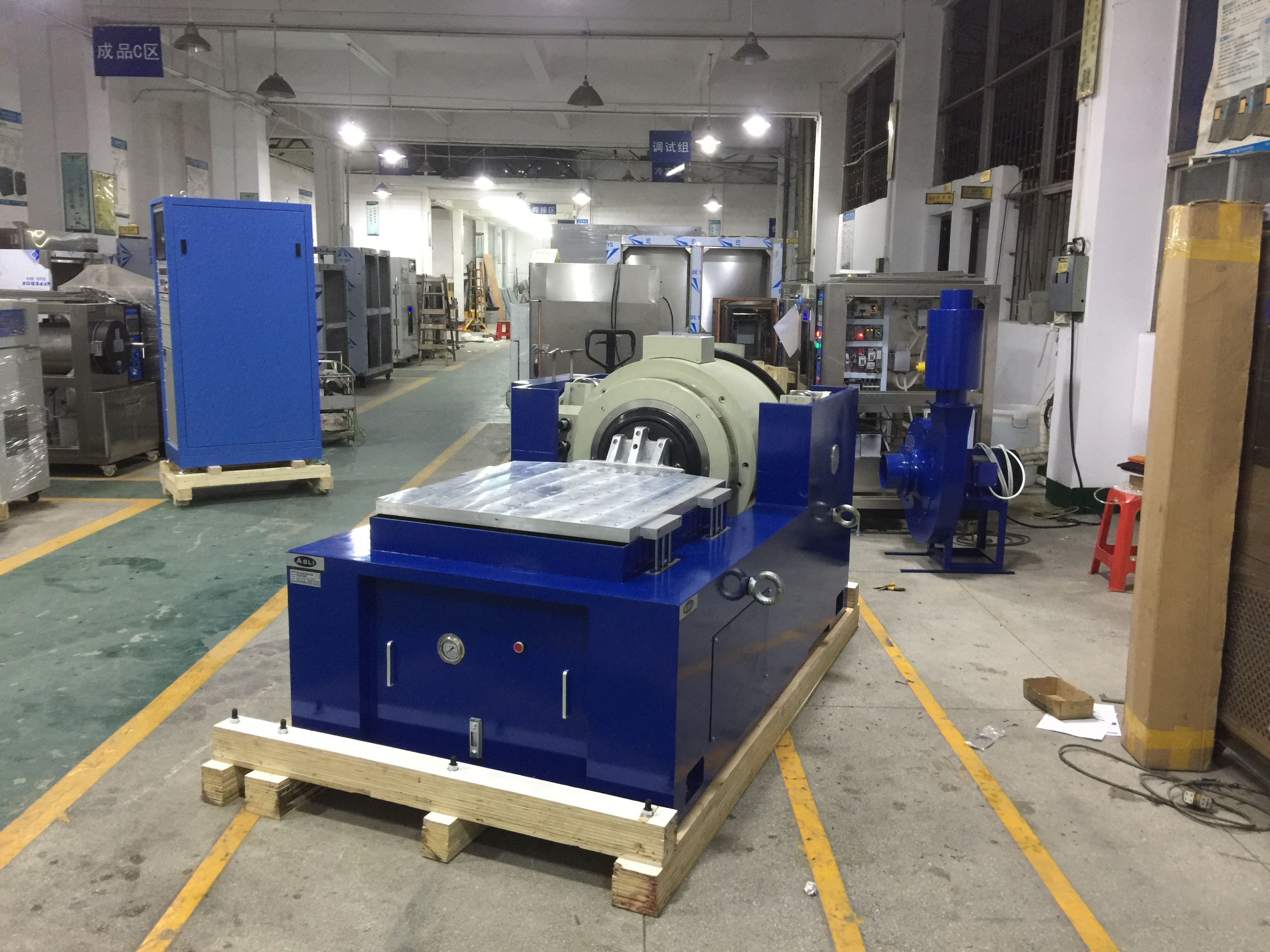

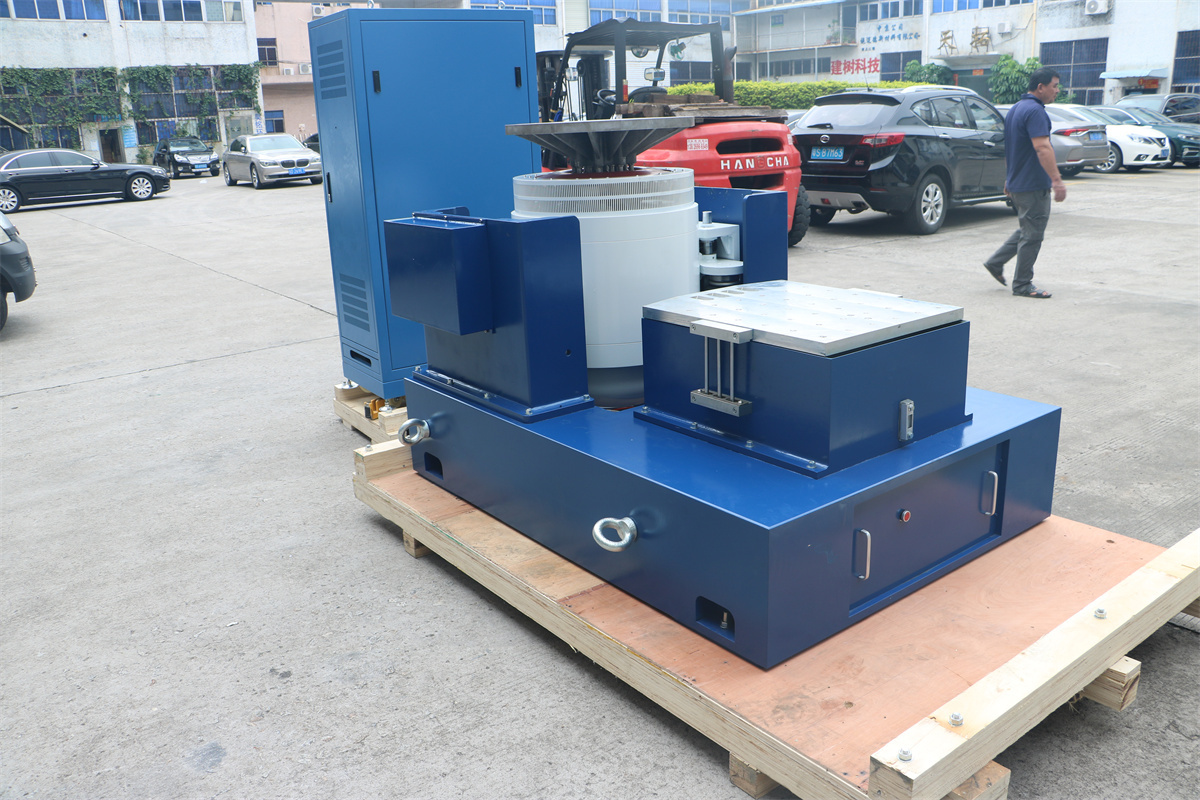

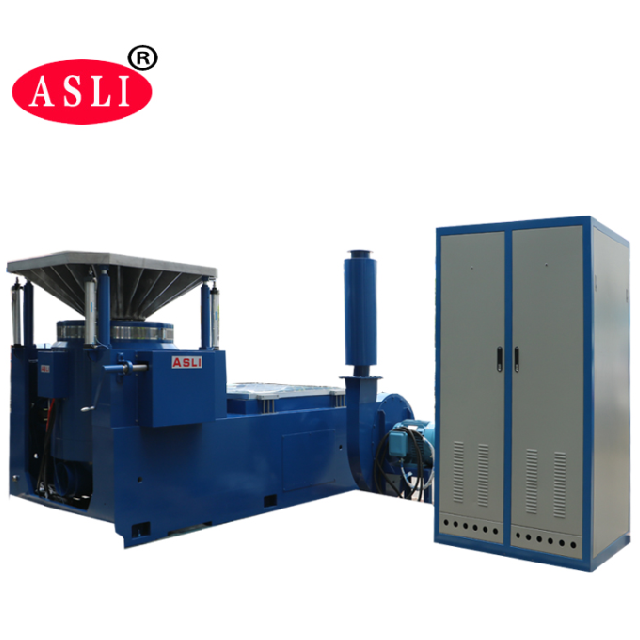

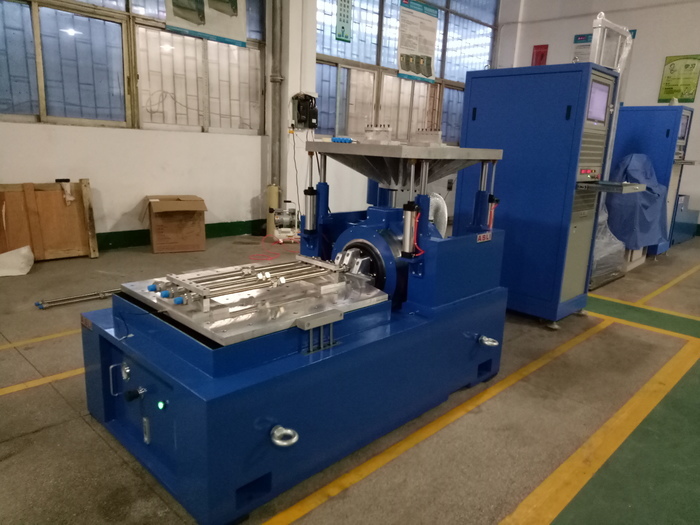

MIL-STD-810H Maszyna do testowania wibracji elektromagnetycznych o dużym przemieszczeniu
Product Details
| siła sinusoidalna: | 40KN | Prędkość: | 1,8 m/s |
|---|---|---|---|
| Przesunięcie: | 85MM | Częstotliwość: | 3 ~ 2000 Hz |
| ładowanie: | 500 KG | przyśpieszenie: | 100 g |
| armatura: | 450 mm | Rozmiar tabeli: | 1000 x 1000 mm |
| Podkreślić |
Wielkogabarytowe maszyny do badań elektromagnetycznych,Maszyna do badania drgań elektromagnetycznych,Wysokoczęstotliwościowe maszyny do badań elektromagnetycznych |
||
Product Description
Pobierz: Maszyna do badania temperatury drgań THV-Volume (PDF)
Wstrząsacz jest urządzeniem elektromagnetycznym używanym do testowania drgań w celu pobudzenia testowanej struktury.Strząsacze wibracyjne są dostępne w różnych konstrukcjach, aby spełnić różne wymagania badawcze.
Wysokofrekwencyjny wibrator elektromagnetyczny jest zaprojektowany do oceny częstotliwości rezonansowych w projektach produktów i opakowań,i symulować losową wibrację występującą podczas dystrybucji lub w warunkach użytkowaniaMaszyna jest prosta w obsłudze i może wykonywać szeroki zakres testów wibracji zgodnie z wymogami rządowymi, przemysłowymi i korporacyjnymi.
- Połączona konstrukcja komory badawczej i układu chłodniczego o kompaktowej i eleganckiej konstrukcji; niezależna konsola.
- Wygodna obsługa; oryginalna jednostka kompresora chłodniczego i jego główne akcesoria importowane z zagranicy.
- Importowany kontroler LCD z kolorowym ekranem dotykowym zdolny do automatycznego sterowania programami temperatury i wilgotności.
- W celu spełnienia wyjątkowych wymagań klientów użytkownicy mogą wybierać spośród różnych modeli próbek drgań, aby zapewnić dobrą wydajność chłodzenia.
- System uszczelniający ciepło i powietrze; ta ławka wibracyjna może również pochwalić się niezwykłym działaniem urządzeń do badań niezawodności drgań mechanicznych i wibracji wstrząsowych.
| Model | Siła sinus nominalna (N) | Wskaźnik siły losowej (N) | Zakres częstotliwości (Hz) | Poziom przyspieszenia (m/s2) | Prędkość nominalna (m/s) | Przesunięcie znamionowe (p-p) mm | Maks. ładunek (kg) | Węzeł ruchowy (kg) | Wymiar przesuwanej cewki (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ‰ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ‰ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Wstrząsacz można również połączyć z komorą testową temperatury i wilgotności w celu kompleksowego badania środowiskowego.
| Model | THV-408 ((A~F) | |
|---|---|---|
| Wymiar wewnętrzny | W 600 × H850 × D800 (mm) | |
| Wymiar zewnętrzny | W850 × H1950 × D2100 (mm) | |
| Zakres temperatury | Niska temperatura: (A: 25°C; B: 0°C; C: -20°C; D: -40°C; E: -60°C; F: -70°C) Wysoka temperatura: 100°C (150°C) | |
| Zakres wilgotności | 20%% 98% RH (10%%% 98% RH / 5%% 98% RH jest specjalnym warunkiem opcjonalnym, wymaga odwilżacza) | |
| Dokładność analityczna / jednolitość rozkładu temperatury i wilgotności | 00,1% RH / ± 2,0°C; ± 3,0% RH | |
| Dokładność kontroli temperatury i wilgotności | ±0,5°C; ±2,5% RH | |
| Wzrost / spadek temperatury | Wzrost temperatury około 0,1°C/min. /spadek temperatury około 0,1°C/min. (Szybkość spadku min. 1,5°C/min jest specjalnym warunkiem fakultatywnym) | |
| Materiały wewnętrzne i zewnętrzne | Materiał pudełka wewnętrznego jest ze stali nierdzewnej SUS 304#; pudełko zewnętrzne jest ze stali nierdzewnej lub ze stali walcowanej na zimno SEE z powlekaniem farbą. | |
| Materiał izolacyjny | Odporne na wysoką temperaturę, wysoką gęstość, chloroformat, pianki etyloacetowe | |
| System chłodzenia | Chłodzenie wiatrem lub wodą / kompresor z pojedynczym segmentem (-40°C), kompresor z podwójnym segmentem (-70°C) | |
| Urządzenia ochronne | Przełącznik bez bezpieczników, przełącznik ochrony przed przeciążeniem kompresora, przełącznik ochrony płynu chłodniczego wysokiego i niskiego napięcia, przełącznik ochrony przed nadmiernym wilgotnością i nadmierną temperaturą, bezpieczniki, system ostrzegania o awarii,ochrona ostrzegawcza przed krótkim przechowywaniem wody | |
| Akcesoria opcjonalne | Drzwi wewnętrzne z otworem operacyjnym (nieobowiązkowe), rejestratorem (nieobowiązkowe), oczyszczaczem wody, odwilżaczem | |
| Wyposażenie do badań drgań | Wybierz odpowiedni próby wibracji stanowisko w zależności od warunków badania klienta; parametry techniczne proszę wziąć elektrodynamiki Typ parametry wibracji tester w tym katalogu do odniesienia | |
| Władza | AC380V 3 fazy 5 linii, 50/60Hz | |
- Dobrze zaprojektowany, dynamiczny kołowy szkielet, z wyższą częstotliwością rezonancji osiowej.
- Dwu-magnetyczny obwód, niski przepuszczalność strumienia magnetycznego, kompaktowa struktura i racjonalny projekt.
- łożyska rolkowe, łożyska rowerowe, łożyska równe i złożone, zorientowane na import, orientacja sztywności nadwozia, zdolność do obciążenia ekscentrycznego.
- Trunnion izolacyjna fundacja dedykowana do stosowania hormonów, z wygodną mobilną instalacją.
- Zaawansowany technologicznie system ruchu, zapewniający wysoką niezawodność kręgu dynamicznego.
- Nowa konstrukcja kanału zwiększa efekt chłodzenia.
- sztywność statyczna i sztywność dynamiczna łożyska małego balonu, zwiększając wydajność łożyska stołu drgającego i poprawiając wydajność niskiej częstotliwości.
Jeśli potrzebujesz więcej informacji na temat maszyny do testowania wibracji elektromagnetycznych o dużym przemieszczeniu wysokiej częstotliwości MIL-STD-810H, proszę nie wahaj się wysłać zapytanie.
