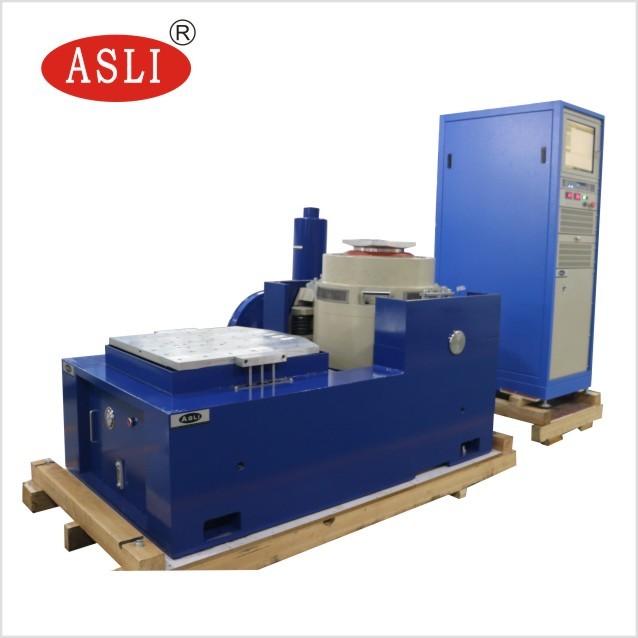

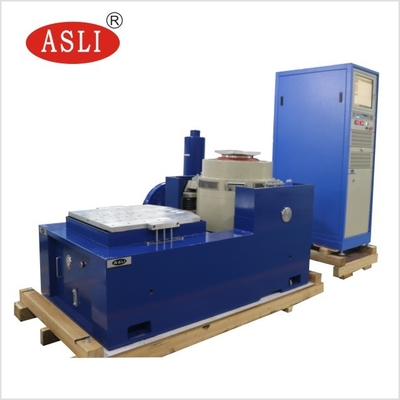

System testów wibracyjnych z elektrodynamicznym wstrząsarkiem chłodzonym powietrzem, stół wibracyjny 3-osiowy
Product Details
| siła wibracji: | 30000N | kierunek wibracji: | wertykalny horyzontalny |
|---|---|---|---|
| Zastosowanie: | części samochodowe | Przesunięcie: | 51 mm |
| Rozmiar tabeli: | 1000*1000mm | Rodzaj: | Wysoka częstotliwość |
| Podkreślić |
Elektrodynamiczny stół wibracyjny 3-osiowy,Chłodzony powietrzem wstrząsarka wibracyjna 3-osiowa,Testowy stół wibracyjny 3-osiowy |
||
Product Description

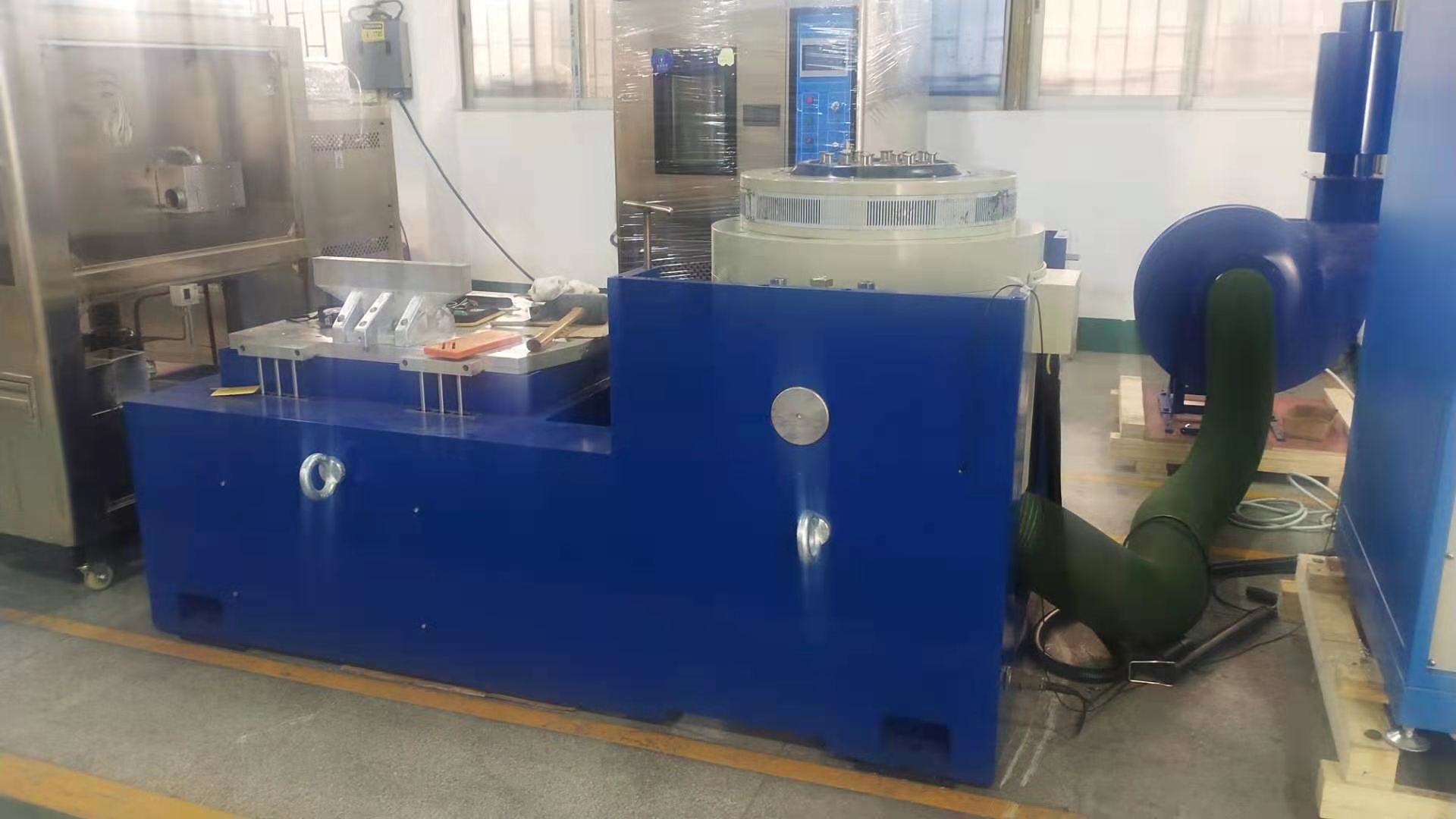

System wibracyjny elektro-dynamiczny z chłodzeniem powietrzem to wysokowydajny 3-osiowy stół wibracyjny przeznaczony do rygorystycznych testów odporności na wibracje. Jest szeroko stosowany w przemyśle obronnym, lotniczym, kosmicznym, telekomunikacyjnym, elektronicznym, motoryzacyjnym, AGD i innych wymagających branżach. System został zaprojektowany do wykrywania wczesnych usterek, symulowania rzeczywistych warunków pracy i walidacji integralności strukturalnej z niezwykłą niezawodnością.
Urządzenie obsługuje tryby fali sinusoidalnej, FM, przemiatania, programowalny, mnożnika częstotliwości, logarytmiczny, maksymalnego przyspieszenia, modulacji amplitudy i sterowania czasowego. Oferuje pełne sterowanie komputerowe z prostymi ustawieniami stałego przyspieszenia i stałej amplitudy. Każda jednostka przechodzi trzymiesięczne testy ciągłej pracy bezawaryjnej, aby zapewnić stabilną wydajność i niezawodną jakość.
- Tryby testowe: Można dostosować wiele trybów — sinusoidalne, losowe, wyszukiwanie i utrzymywanie rezonansu, typowe uderzenia i symulacja drogi.
- Zastosowania: Lotnictwo, przemysł kosmiczny, broń, statki, telekomunikacja, motoryzacja, elektronika, elektryka, AGD i inne dziedziny.
Pobierz: Stojak do testów wibracji wysokiej częstotliwości ES-30 (PDF)
| Model | Moc siły sinusoidalnej (N) | Moc siły losowej (N) | Zakres częstotliwości (Hz) | Maks. przyspieszenie (m/s²) | Maks. prędkość (m/s) | Maks. przesunięcie (p-p) mm | Maks. obciążenie (Kg) | Cewka ruchoma (Kg) | Wymiary cewki ruchomej (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

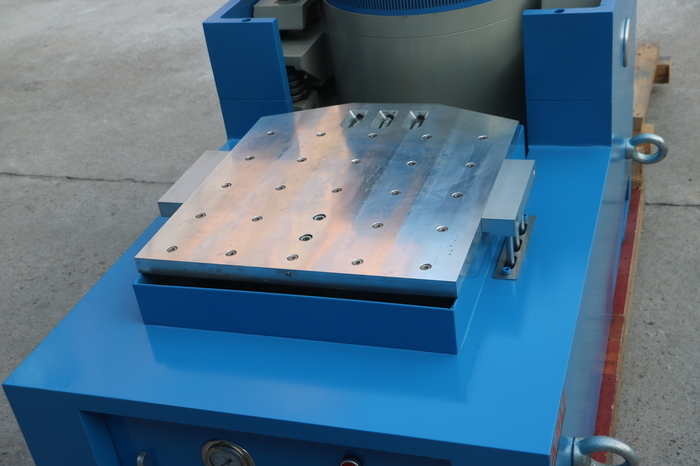

| Rozmiar stołu | 1000 × 1000 mm |
|---|---|
| Materiał | Stop aluminium |
| Grubość | 40 mm |
| Maks. częstotliwość robocza | Sinusoidalna 1000 Hz, losowa 1200 Hz |

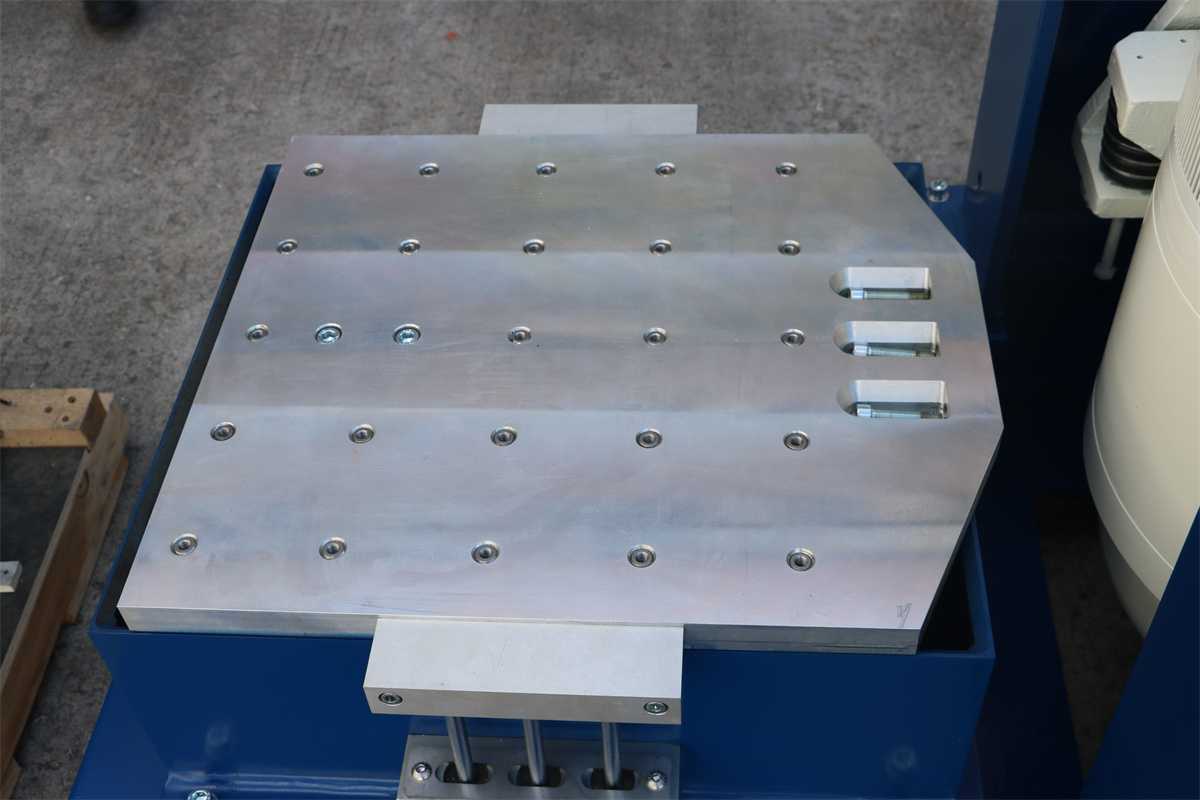

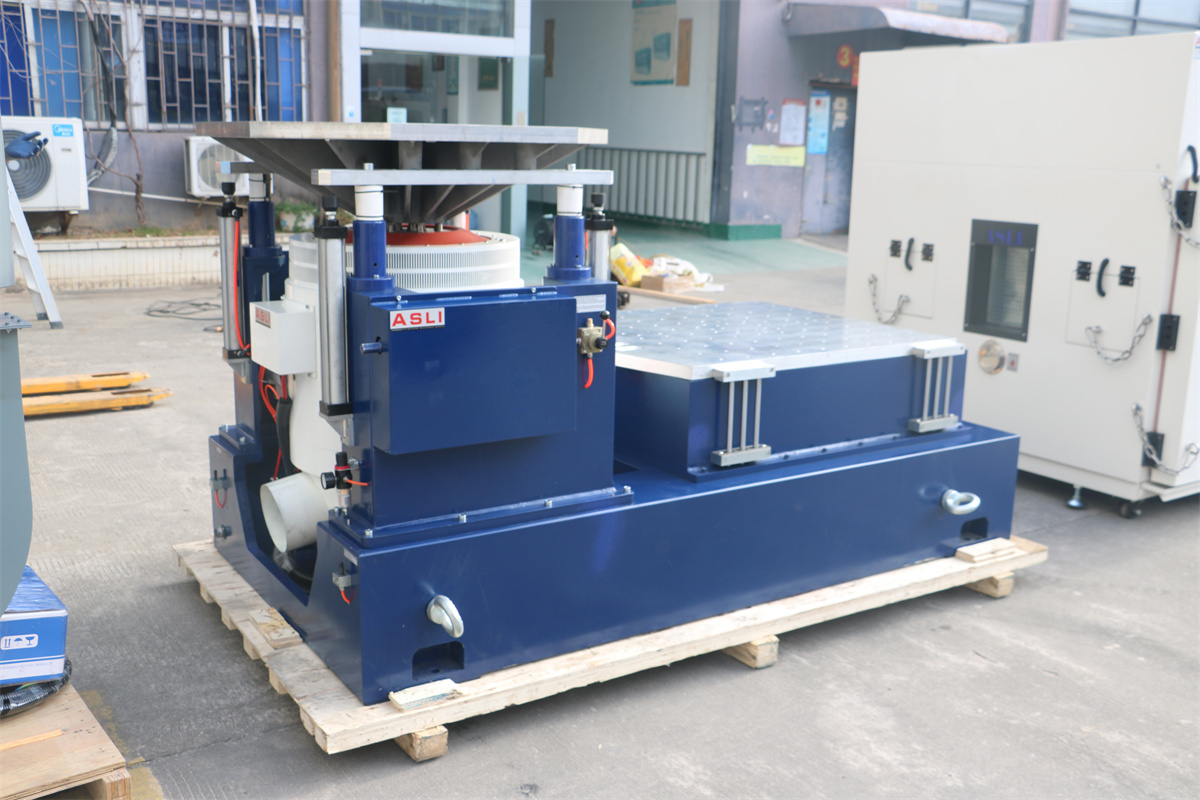

| Rozmiar ekspandera | 1000 × 1000 mm |
|---|---|
| Materiał | Stop aluminium |
| Maks. częstotliwość robocza | Sinusoidalna 500 Hz, losowa 1000 Hz |
| Maks. moc wyjściowa | 42 kVA |
|---|---|
| Pasmo przenoszenia | >65 dB |
| Napięcie wyjściowe | 100 Vrms |
| Sprawność konwersji | >90% |
| Moc | 15 kW |
|---|---|

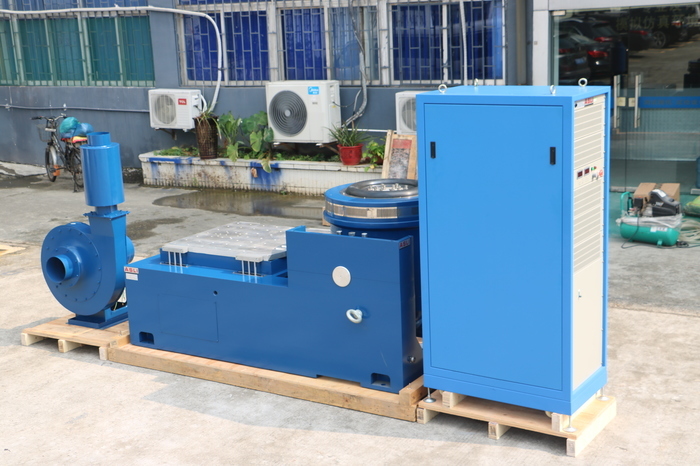

| Przepływ powietrza | 0.66 m³/min |
| Ciśnienie powietrza | 0.08 kgf/cm² |
| Średnica rury powietrznej | 200 mm |
Jeśli potrzebujesz więcej informacji o Systemie wibracyjnym elektro-dynamicznym z chłodzeniem powietrzem, 3-osiowym stole wibracyjnym, skontaktuj się z nami.
