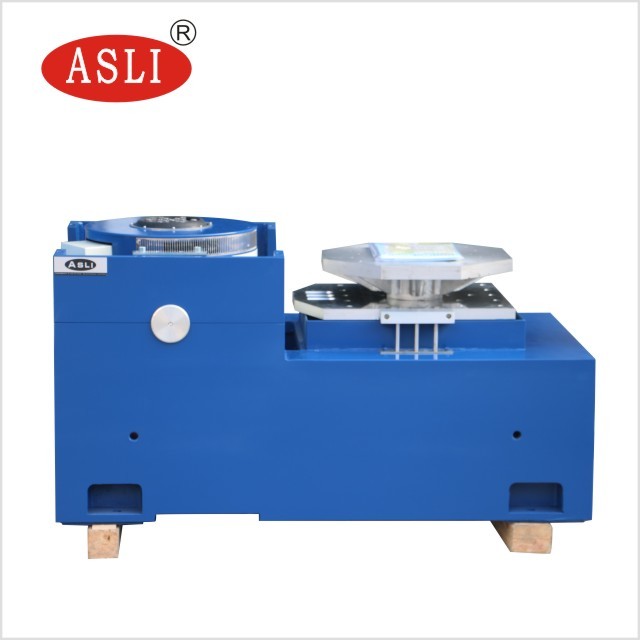

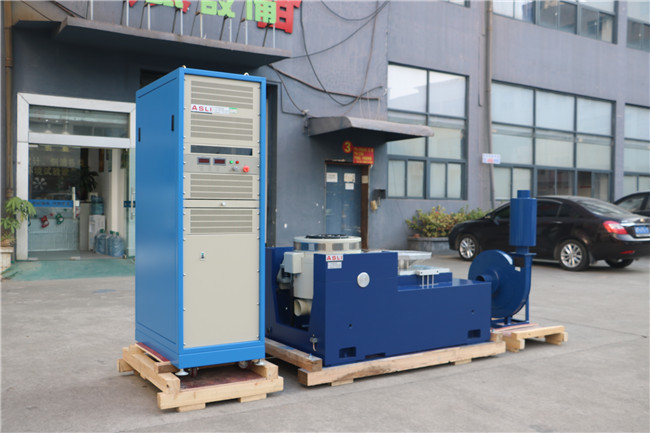

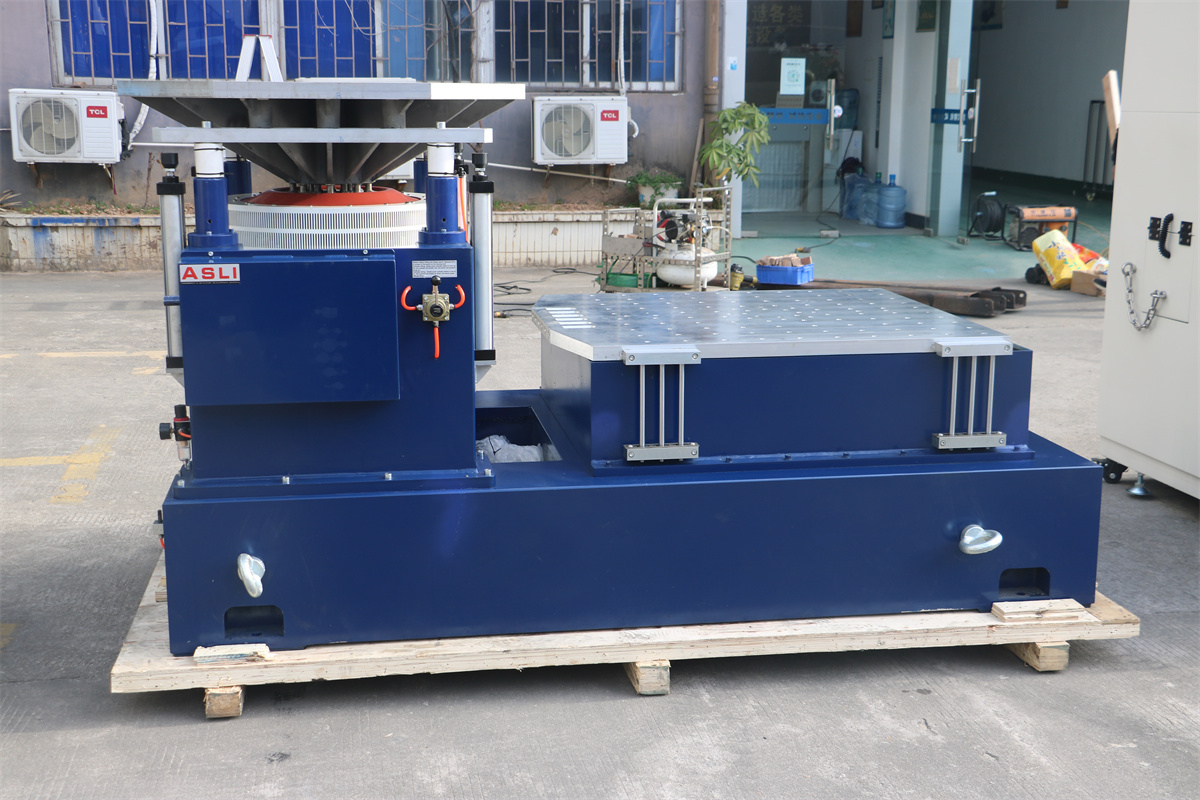

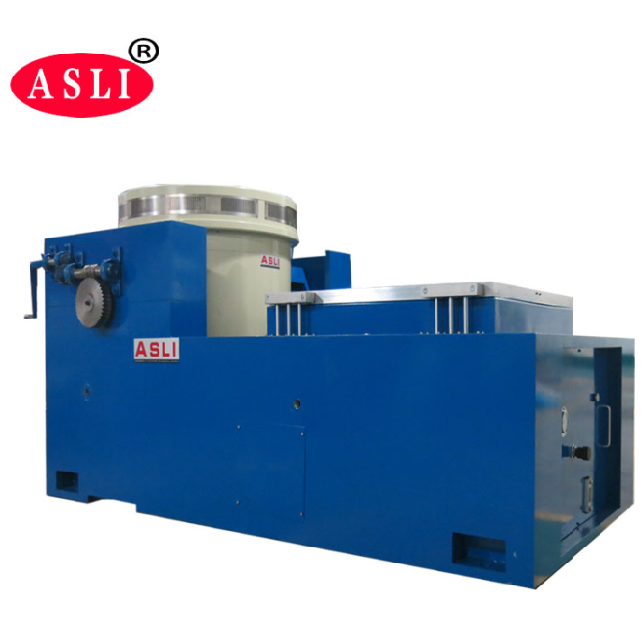

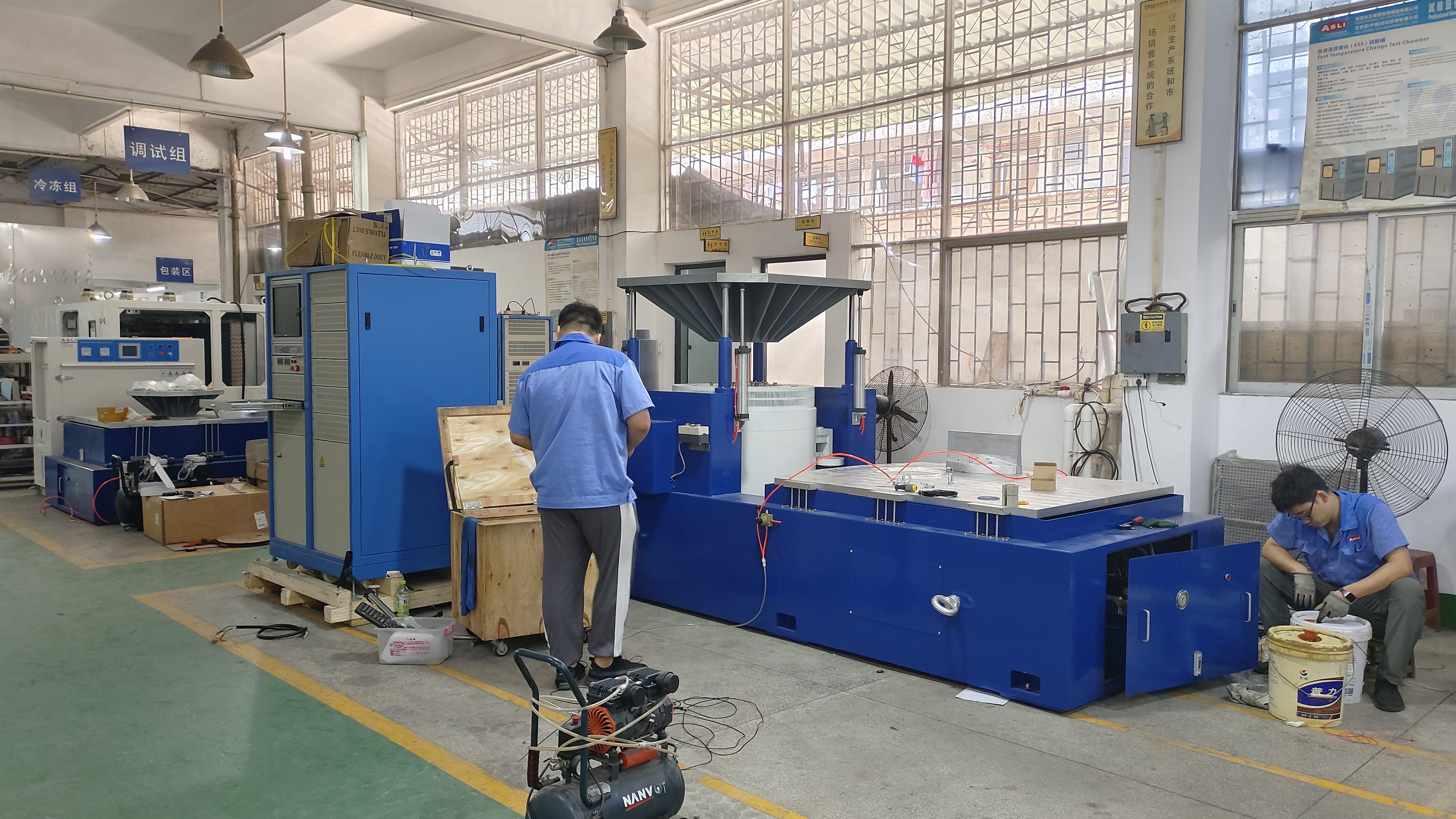

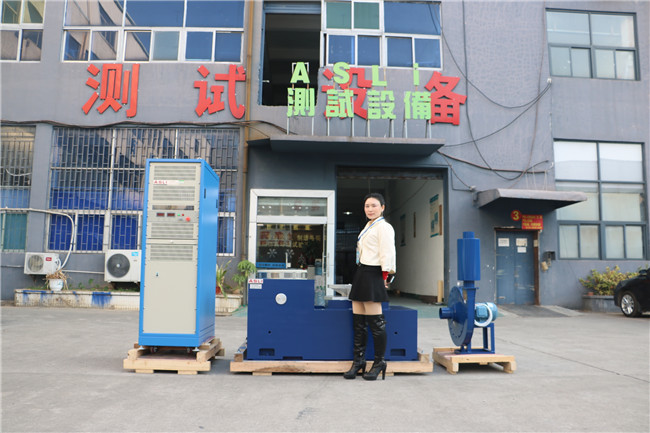

3 oś wysokiej częstotliwości elektrodynamiczne wstrząsacz wibracji do badania wibracji części samochodowych
Stand testowy dla wibracji wysokiej częstotliwości ES-30.pdf
Zastosowanie:
Jaki jest cel badania wibracji?
Badanie drgań jest procesem monitorowania poziomów i wzorców sygnałów drgań wewnątrz części, maszyny lub konstrukcji,w celu wykrycia nieprawidłowych zdarzeń wibracji i oceny ogólnego stanu obiektu testowego.
Jesteśmy producentemGorąco sprzedawany elektromagnetyczny trójosiowy stolik wibracji, przyjęto "strukturę podwójnie magnetycznego obwodu", "samogenerujące się koła ruchu szkieletowego", "podtrzymywanie w powietrzu" oraz "łóżka rolkowe i kierowanie liniowe","izolacja trunnionowa" zaawansowana nowoczesna technologia i technologia specjalna, może być zakończona w trójosiowych testach drgań sinusobowych X, Y, Z i szerokopasmowych testach drgań losowych, do ukończenia klasycznym (półsinusowym, trapezoidalnym,Wyniki badań spectrum reakcji pulsu i wstrząsuProdukty te są szeroko stosowane w obronie narodowej, broni, lotnictwie, lotnictwie, komunikacji, elektronika, urządzenia elektryczne, komunikacji, urządzenia domowe i innych dziedzinach.
3 osi Wysokofrekwencyjny elektrodynamiczny wstrząsacz wibracjiCharakterystyka:
1Dobrze zaprojektowany dynamiczny kołowy szkielet, z wyższą częstotliwością rezonancji osiowej.
2Dwu-magnetyczny obwód, niski wyciek strumienia magnetycznego, kompaktowa konstrukcja i racjonalna.
3. łożyska rolkowe rocker rod proste i zorientowane na przywóz składowe, orientacja sztywności ciała, ekscentryczna zdolność do obciążenia.
4- Trunnion izolacja podstawy dedykowane do stosowania hormonów, instalacja komfortu mobilnego.
5Zaawansowana technologia porusza się wokół systemu, aby zapewnić dynamiczny krąg wysokiej niezawodności.
6Nowy projekt kanału i poprawa efektu chłodzenia.
7. sztywność statyczna, dynamiczna sztywność noszącego mały balon, podnosząc pojemność stołu wibracyjnego, poprawiając wydajność niskiej częstotliwości.
Elektrodynamiczny wstrząsacz wibracji. parametry techniczne:
| Model |
Poziom nominalny Siła (N) |
Wyniki oceny Siła (N) |
Częstotliwość Zakres (Hz) |
Poziom przyspieszenia (m/s)2) | Prędkość znamionowa ((m/s) |
Nominalne przesunięcie (p-p) mm |
Maks. ładunek (kg) | przemieszczająca się cewka ((Kg) |
Wymiar Ruchowa cewka ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
charakterystyka stołu poziomego:
1. w ramach małej ładowni do osiągnięcia większej przyspieszenia i częstotliwości pracy, w celu poprawy zdolności ładowania i wydajności całej maszyny ładowni.
2- Szybkość montażu i regulacji.
3Ścieżka ciśnienia statycznego, w kształcie litery V, odporna na nachylenie i obciążenie.
Wbudowana pompa olejowa, dobra konstrukcja i łatwa obsługa.
parametry techniczne rozszerzacza poziomego:
| Model | Rozmiar ławki (mm) | Zakres częstotliwości (Hz) | Masa ruchomych części (kg) |
| LT0303 | 300×300×22 300×300×26 300 × 300 × 30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400 × 400 × 30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 |
5-800 5-1100 5-1400 |
126 168 210 |
charakterystyka pionowej wyprzedzonej ławki:
VT pionowe przedłużone ławki i określone zaciski, precyzyjnie obliczone, wyrafinowana konstrukcja, aby zapewnić klientowi uzyskanie najlepszej wydajności zgodnie z doskonałą strukturą, wysokiej jakości materiał
i wykonania.
parametry techniczne pionowego rozszerzacza:
| Model | Masę (kg) | Maksymalna częstotliwość (Hz) | Rozmiar ławki |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (krągła ławka) | 220 | 350 | Φ1200 |
Więcej informacji na temat3 osi wysokiej częstotliwości elektrodynamicznego wibracji Shaker dla części samochodowych wibracji testowania, Witamy w kontakcie z nami!
