Elektrodynamiczny stół wibracyjny z ruchomą cewką 6,5 kg do testów o maks. obciążeniu 180 kg
W przypadku systemu do prób wibracyjnych prosimy o przygotowanie poniższych danych i przesłanie zapytania – pomożemy dobrać odpowiedni model
Opis próbki
Masa testowa próbki
Wymiary próbki
Profil testowy (jeśli jest dostępny)
Maks. przyspieszenie testu
Test w kierunkach X, Y, Z czy tylko w kierunku Z
Specyfikacja prezentowanego modelu
| Specyfikacja systemu | |||
| Model systemu: | ES-6A | ||
| Zakres częstotliwości: | 3~3500 | ||
| Siła znamionowa | Sinus N | 6000 | |
| Szum losowy N | 12000 | ||
| Udar N | 12000 | ||
| Maks. przysp. | sinus (m/s2) | 1000 | |
| Losowe (m/s2 rms) | 1000 | ||
| Udar (m/s2) | 2000 | ||
| Maks. prędkość | sinus (m/s2) | 1.6 | |
| Udar (m/s2) | 1.6 | ||
| Maks. przemieszcz. | Maksymalny skok mm (p-p) |
51 | |
| Ruchoma cewka | 6,5 kg | ||
| Wymiary ruchomej cewki | Śr. 230 mm | ||
| Maks. obciążenie: | 180 kg | ||
Inne dostępne wzbudzniki drgań do wyboru
| Model |
Znamionowa sinus Siła (N) |
Znamionowa losowa Siła (N) |
Częstotliwość Zakres (Hz) |
Znamionowe przyspieszenie (m/s2) | Prędkość znamionowa (m/s) |
Przemieszczenie znamionowe (p-p) mm |
Maks. obciążenie (kg) | ruchoma cewka (kg) |
Wymiary Ruchoma cewka (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Przykład drgań dla testów losowych
Cechy:
1. Doskonale zaprojektowany szkielet cewki drgającej o podwyższonej częstotliwości osiowego rezonansu.
2. Podwójny obwód magnetyczny, niski poziom rozproszenia strumienia magnetycznego, zwarta i przemyślana konstrukcja.
3. Prowadzenie na łożyskach wałeczkowych i kompozytowych elementach usztywniających, wysoka odporność na obciążenia mimośrodowe.
4. Izolowana podstawa czopowa z poduszkami tłumiącymi, wygoda montażu i przemieszczania.
5. Zaawansowana technologia układu napędowego zapewniająca wysoką niezawodność cewki drgającej.
6. Nowa konstrukcja kanałów powietrznych poprawiająca skuteczność chłodzenia.
7. Sztywność statyczna i dynamiczna poduszek pneumatycznych, zwiększająca nośność stołu wibracyjnego i poprawiająca parametry przy niskich częstotliwościach.
Parametry techniczne poziomego stołu wibracyjnego (test w osiach X, Y)

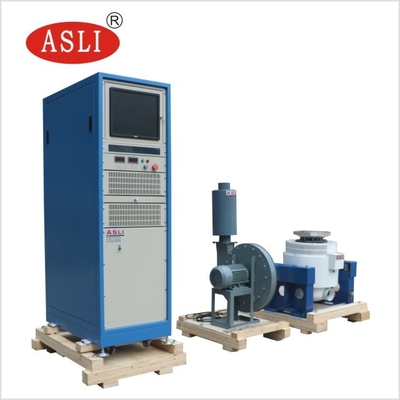

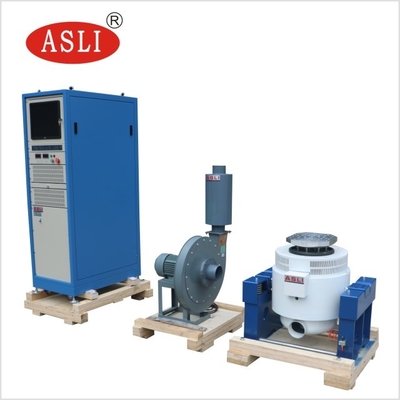

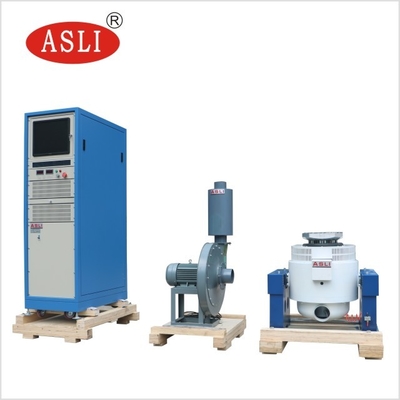

Zdjęcia poglądowe:
Więcej materiałów informacyjnych:
W celu uzyskania dalszych informacji na temat Elektrodynamiczny stół wibracyjny z ruchomą cewką 6,5 kg do testów o maks. obciążeniu 180 kg , Zapraszamy do kontaktu z nami!
