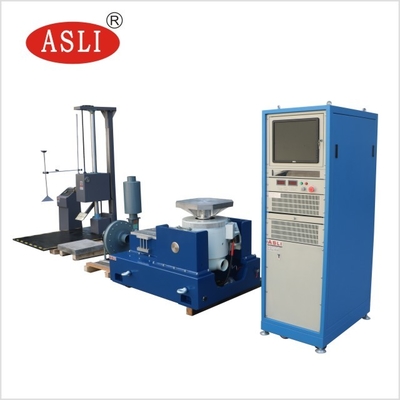

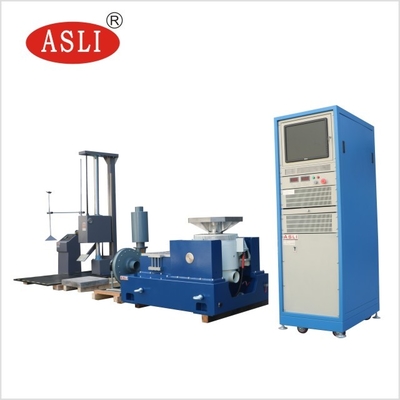

Elektrodynamiczny wibrator wibracyjny z zakresem częstotliwości 2-4000 Hz do testów sinusoidalnych i losowych
Zastosowanie produktu
Test wibracyjny polega na zmotywowaniu lub uderzeniu komponentu lub urządzenia, aby zobaczyć, jak reaguje w rzeczywistym środowisku. Test wibracyjny ma szeroki zakres zastosowań, od płytek drukowanych, samolotów, statków, rakiet, rakiet, samochodów i sprzętu gospodarstwa domowego oraz innych produktów przemysłowych.
Firma Van Code może zapewnić Ci cały program wstrząsów i testów oraz udowodnić jakość produktu zgodnie z normami krajowymi i międzynarodowymi, takimi jak GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC i ASTM.
3. Wzór doboru maszyny i schemat budowy generatora drgań
① Warunki testowe dostarczone przez Twoją firmę;
② Typ testu: przemiatanie sinusoidalne; Losowy;
③ Zakres częstotliwości dźwięku: 2-4000 Hz
④ Wzór: A (g) = (2 π f)2Dcm/980≒A=0,002DmmF2D=A/0,002F2
F=M(kg) ×A(g)
4. Schemat blokowy zasady układu
|
5.Opis konfiguracji urządzenia
| projekt | Opis konfiguracji | ilość |
| 1. | Korpus stołu wibracyjnego | |
| generator wzbudzenia elektromagnetycznego | 1 | |
| wentylator chłodzący (wraz z tłumikiem) | 1 | |
| Platforma wysuwana pionowa VT0606 600mm * 600mm | 1 | |
| Stół slajdowy poziomy HT0606 z folią olejową 600 mm * 600 mm | 1 | |
| 2. | Cyfrowy wzmacniacz mocy z przełącznikiem | |
| wzmacniacz mocy | 1 | |
| System ochrony serwa | 1 | |
| zasilanie polowe | 1 | |
| 3. | Cyfrowy kontroler wibracji | |
| Host kontrolera cyfrowego wibratora | 1 | |
| Czujnik przyspieszenia systemu | 1 | |
| komputer sterujący | 1 | |
| Kontroluj dysk instalacyjny oprogramowania | 1 | |
| 4. | Losowy załącznik | |
| Przedłużyć linię kablową i kanał wentylacyjny | 1 | |
| Instrukcje obsługi, raport z inspekcji, świadectwo kwalifikacji, instrukcja konserwacji itp | 1 | |
| Dołączone narzędzia specjalne | 1 | |
| Wibracyjny drążek dociskowy / uchwyt drążka dociskowego | 1 | |
| asejsmiczna poduszka powietrzna | 4 |
VI. Parametry techniczne
| Parametry generatora wzbudzenia elektromagnetycznego ES-3 | |
| maksymalna siła sinusoidalna | Szczyt 300 kg.f |
| Maksymalna losowa siła | 300Kg.f rms |
| Maksymalna siła uderzenia | Szczyt 600 kg.f |
| zakres częstotliwości | 1 ~ 3500 Hz |
| maksymalne przemieszczenie | 24 mm str |
| maksymalna prędkość | 1,6 m/s |
| maksymalne przyspieszenie | 100G (980 m/s2) |
| maksymalne obciążenie | 100 kg |
| Częstotliwość izolacji drgań | 2,5 Hz |
| Średnica poruszającego się koła | Ф 150 mm |
| Jakość koła dynamicznego | 3 kg |
| Śruba Mesa | 13×M8 |
| wyciek magnetyczny | ＜10 gausów |
| Rozmiar stołu | 750mm 560mm 670mm (stół pionowy) |
| Waga stołu | Około 560 kg |
| Cyfrowy przełącznikowy wzmacniacz mocy ES-3 | |
| moc wyjściowa | 4 kVA |
| napięcie wyjściowe: | 110 V |
| wyjście: | 30A |
| Rozmiar mocy | 720mm×545mm×1270mm |
| waga | 230 KG |
| System ochrony serwa | |
| funkcjonować: | Temperatura, ciśnienie wiatru, nadmierne przemieszczenie, nadmierne napięcie, nadmierny prąd, zbyt niskie napięcie wejściowe, błąd zewnętrzny, zasilanie sterujące, błąd logiczny, niedobór wejścia itp. |
| Cyfrowy kontroler wibracji VCSusb-2 | |
| konfiguracja sprzętowa: |
2-kanałowe wejście i 1 kanał wyjściowy Sinus, losowy Typowy wpływ, trening rezonansowy i miejsce zamieszkania (kup) |
| komputer sterujący | Oryginalny markowy komputer, wyświetlacz LCD (w zestawie klawiatura/mysz fotoelektryczna) |
| oprogramowanie | Obsługa w języku chińskim/angielskim, możliwość przeprowadzenia analizy w dziedzinie czasu i częstotliwości, źródła sygnału, analizy sinusoidalnej itp. Raport z testu WORD, wyświetlanie sygnału i danych, przechowywanie, ustawianie parametrów testowych i funkcje analityczne. |
| system operacyjny | Okna |
| Czujnik przyspieszenia, LAB24112 |
Zakres częstotliwości: 1-12 000 Hz Czułość: 50 mv/g Zakres temperatur: -24-250 ℃ |
| VT 0606 Platforma wysuwana pionowo | |
| jakość materiału | Alufer |
| Rozmiar Mesy | 600mm×600mm |
| Stała pozycja otworu | Tuleja śrubowa ze stali nierdzewnej M8, długotrwała odporność na zużycie |
| Górny limit częstotliwości użycia |
Sinusoida 1000 Hz stochastyczny 2000 Hz |
| waga | 35 KG |
| H T0606 Poziomy stopień ślizgowy filmu olejowego | |
| jakość materiału | Alufer |
| Rozmiar Mesy | 600mm×600mm |
| Stała pozycja otworu | Tuleja śrubowa ze stali nierdzewnej M8, długotrwała odporność na zużycie |
| Górny limit częstotliwości użycia |
Sinusoida 800 Hz stochastyczny 2000 Hz |
| waga | 35 |

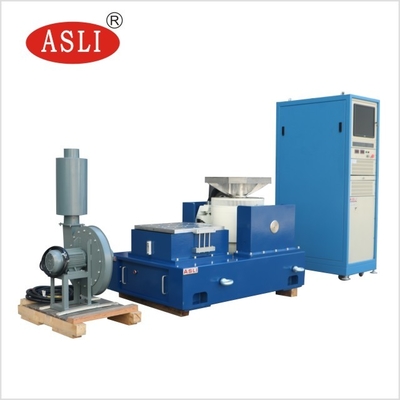

| Wentylator chłodzący BL-300 (w tym głośnik eliminujący) | |
| Moc wentylatora: | 1,1KW |
| natężenie przepływu | 1404m3/H |
| wymagania elektryczne: | |
| źródło | 3-fazowe 380 V / 50 Hz, 15 KVA |
| rezystancja uziemienia | ≤4Ω |
VII. Wprowadzenie do wydajności sprzętu:
7.1, korpus stołu wibracyjnego VG 300-38
7.1.1. Ruchoma cewka
Stół wibracyjny wyposażony jest w odlewaną i ręcznie obrobioną ruchomą cewkę, fotoelektryczny pneumatyczny system wspomagania obciążenia i podwójne prowadzenie osiowe na łożyskach. Podwójne prowadzenie na łożyskach to wyjątkowa funkcja, która pomaga zredukować dynamiczne osiowe przemieszczanie się i obrót podczas testów wibracyjnych, zapewniając doskonałą trwałość.
7.1.2. Cewka wzbudzenia
Podwójna struktura ścieżki magnetycznej, niski wyciek magnetyczny i jednolite pole magnetyczne
7.1.3. Powierzchnia platformy
Zastosowanie zaawansowanej obróbki fosforyzacji i technologii lakierów samochodowych, z długotrwałym efektem zapobiegania zużyciu i rdzy.
7.1.4. System tajwański jest zimny:
Wentylator o niskim poziomie hałasu zastosowano w celu poprawy struktury wlotu powietrza na platformę, w cewce wzbudzenia zastosowano kanał powietrzny o strukturze plastra miodu, w środkowym pierścieniu magnetycznym zastosowano dwuwarstwowy bocznikowy kanał powietrzny itp. Nowa konstrukcja kanału powietrznego została przyjęta w celu zwiększenia efektu chłodzenia.
7.2. Cyfrowy wzmacniacz mocy SA
Cyfrowy przełącznik mocy serii SA z niezawodną technologią MOSFET lub IGBT,
A. Wysoka stabilność i niezawodność
B. Zgodność z wymaganiami normy UE „CE”.
C. Wykorzystanie technologii modulacji szerokości impulsu o częstotliwości sinusoidalnej ze wzmacniaczem dużej mocy.
D. Korzystając z zasady działania zasilacza impulsowego, wydajność konwersji jest wysoka.
mi. Zastosowano technologię elektronicznego automatycznego podziału przepływu
F. Dobre parametry bezpieczeństwa.
7.3. System ochrony serwa
Funkcje zabezpieczające są kompletne, włączając przepięcie, podnapięcie, niedobór fazy, awarię logiczną, przejście modułu mocy, nadmierną temperaturę, nadmierny prąd wyjściowy, nadmierne napięcie wyjściowe, zasilanie napędu, nadmierne przemieszczenie nadwozia, temperaturę ciała, połączenie zewnętrzne itp.
7.4. Pionowa platforma rozszerzająca
Platforma rozszerzająca jest zwykle używana jako większa platforma wzorcowa instalacji, która może być kwadratowa lub okrągła lub może być dostosowana do potrzeb użytkownika. Aby zredukować charakterystykę dynamiczną rozbudowanych platform, wszystkie rozbudowane platformy należy poddać analizie poprzez modelowanie
7,5. Fotoelektryczny system automatycznego dopasowywania
Automatycznie dostosuj pozycję ruchomej cewki, aby zachować równowagę. Automatyczny system wyrównywania zapewnia, że ruchoma cewka jest zawsze wyśrodkowana podczas załadunku i rozładunku.

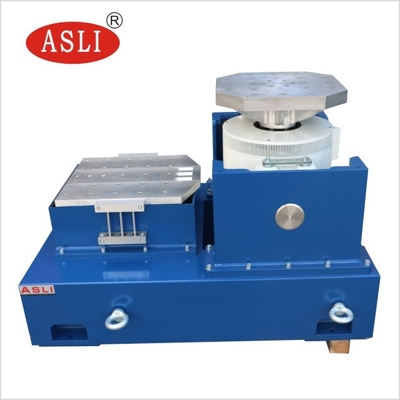

7.6. Pozioma platforma przesuwna
Konstrukcja poziomego stołu przesuwnego charakteryzuje się wysokim momentem wywracającym i ograniczeniem bocznym. Ta koncepcja konstrukcyjna, w połączeniu ze standardowym poziomym stołem przesuwnym, charakteryzuje się wysokim dynamicznym ograniczeniem momentu obrotowego, przy jednoczesnym zachowaniu właściwości tłumienia filmu olejowego prowadzącego. Pozioma platforma składa się z deskorolki, łącznika, płyty z naturalnego granitu, poziomej podstawy ślizgowej i niezależnego źródła oleju.
osiem. Wprowadzenie cyfrowego kontrolera wibracji
Kontroler wibracji wykorzystuje zaawansowany system struktury rozproszonej, a sterowanie w pętli zamkniętej realizowane jest przez procesor DSP. Komputer PC jest niezależny od pierścienia sterującego, co zapewnia wysoką wydajność systemu sterowania w czasie rzeczywistym, może terminowo i szybko reagować na każdą zmianę systemu badawczego oraz zapewnia stabilność i wysoką precyzję sterowania. Sprzęt wykorzystuje 32-bitowy zmiennoprzecinkowy procesor DSP o częstotliwości głównej do 300 MHz, ADC / DAC z 24-bitową rozdzielczością, wysoce precyzyjne cyfrowe filtrowanie zmiennoprzecinkowe i technologię projektowania obwodu sprzętowego o niskim poziomie szumów, kontroler losowo kontroluje zakres dynamiki przekraczający 90 dB, a stosunek sygnału do szumu przekracza 100 dB.
7.1. Cechy kontrolera wibracji:
A. Wysoka wydajność i niezawodność
Sterowanie w zamkniętej pętli realizowane jest przez procesor DSP. Komputer PC jest niezależny od pierścienia sterującego, zapewniając w czasie rzeczywistym i wysoką wydajność układu sterowania, terminową i szybką reakcję na wszelkie zmiany w układzie testowym oraz zapewniając niezawodność i wysoką precyzję sterowania. Wszystkie kanały wejściowe posiadają przetwornik ADC o rozdzielczości 24-bitów, konstrukcję sprzętową o niskim poziomie szumów oraz wbudowane analogowe i cyfrowe filtry antyaliasingowe, skutecznie zapewniające wysoką dokładność analizy.
B. Prosta obsługa
Oprogramowanie aplikacyjne oparte na systemie Windows jest łatwe w obsłudze i posiada bogate funkcje pomocnicze. Potężny automatyczny kreator systemu i funkcja automatycznego generowania raportów z testów ułatwiają powtarzalne i nudne zadania testowe. Parametry testowe są bogate i rygorystyczne, a interfejs USB2.0 sprawia, że jest on podłączony do komputera bliżej i harmonijnie.
C, zaawansowane funkcje i elastyczność
Kontroler wibracji Potężna platforma kontroli wibracji, która może wykonywać wiele złożonych zadań. Na tej samej platformie sprzętowej, przy różnej konfiguracji oprogramowania aplikacyjnego, można wykonywać różnorodne zadania analityczne, aby spełnić różne potrzeby w zakresie analizy testów. Kontroler przyjmuje konstrukcję modułową, która może konfigurować odpowiedni sprzęt i oprogramowanie zgodnie z różnymi potrzebami użytkowników, aby zaspokoić różne potrzeby użytkowników.
