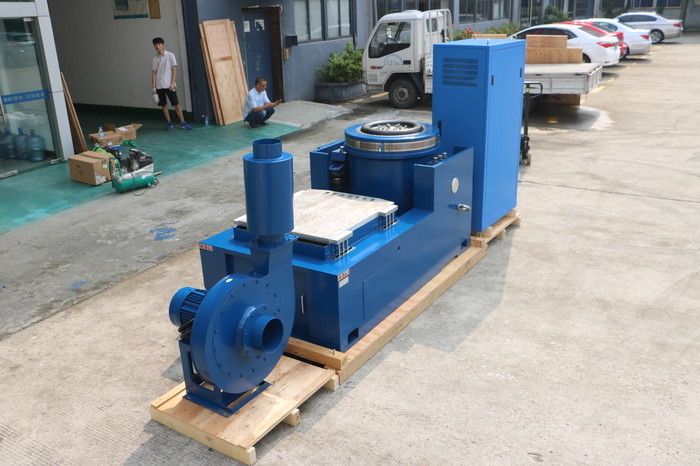

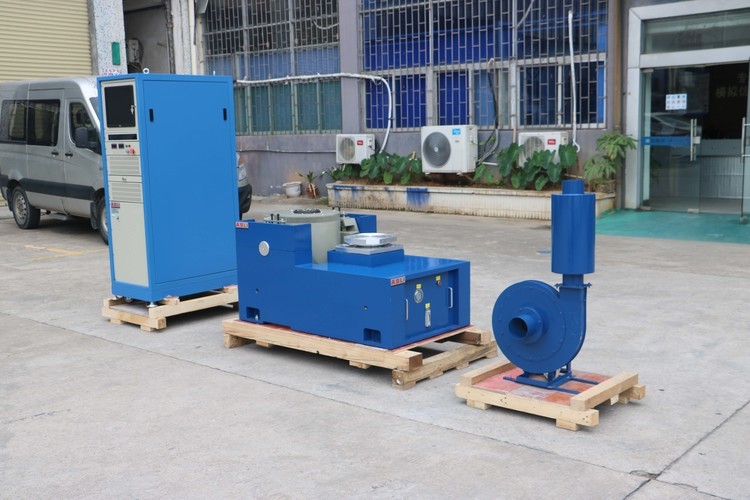

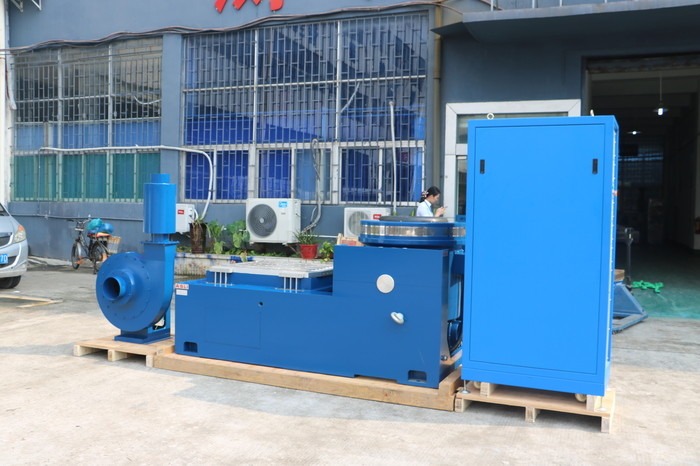

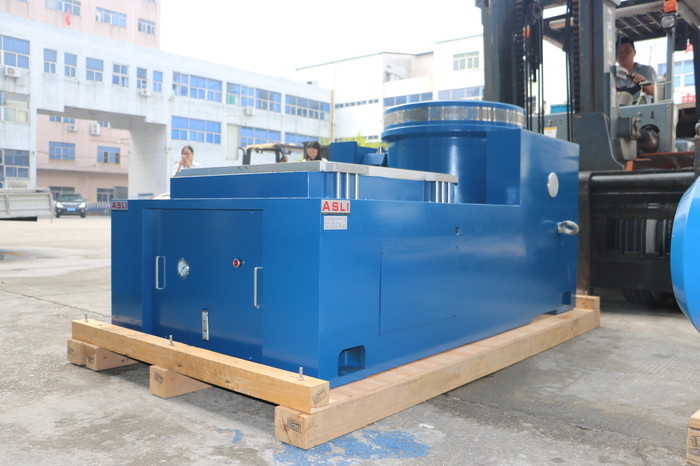

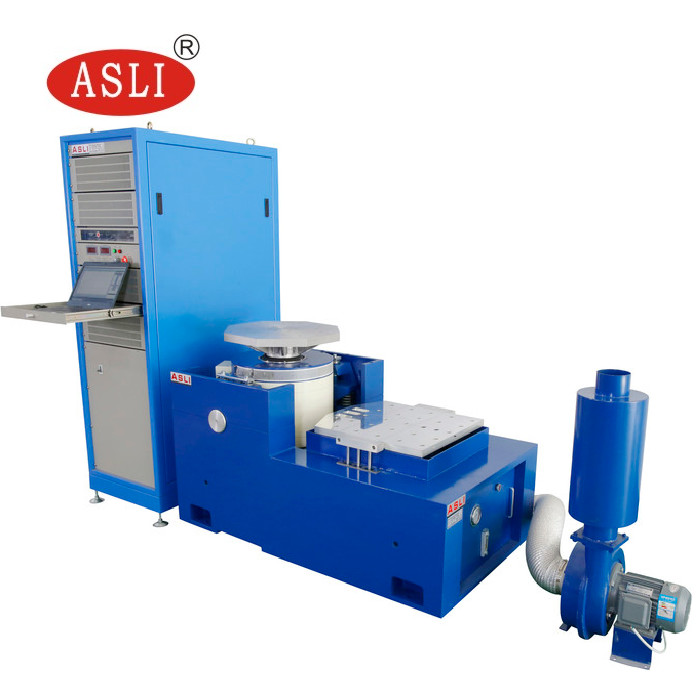

IEC61300-2-1 Wysokofrekwencyjna Maszyna do testowania wibracji elektrodynamiki pionowej i poziomej
Maszyna do testowania drgań to specjalistyczne urządzenie mechaniczne stosowane do testowania drgań różnych materiałów, komponentów i systemów. It works by generating controlled mechanical vibrations that simulate environmental conditions and operational stresses that a product may encounter during its normal usage or during transportation and storage.
Główną funkcją urządzenia do badania drgań jest określenie wytrzymałości mechanicznej, integralności konstrukcyjnej i niezawodności produktu w dużym zakresie obciążeń dynamicznych i drgań.Maszyna poddaje próbkę testową serii sił przy różnych częstotliwościach i amplitudach i mierzy jej reakcję i zachowanie w celu oceny jakości i bezpieczeństwa produktu.
Maszyny do testowania drgań mogą symulować różnego rodzaju obciążenia dynamiczne, w tym drgania losowe, sinusobowe i wstrząsowe.Maszyny są zazwyczaj elektromechaniczne lub hydrauliczne i składają się z stołu lub platformy drgań, wstrząsacz lub siłownik oraz układ sterujący synchronizujący i regulujący wejście wibracji.
Główne zastosowania urządzenia do testowania drgań obejmują rozwój produktów, kontrolę jakości i badania zgodności, w których produkty muszą spełniać określone normy i przepisy.Maszyna może symulować różne warunki środowiskowe, w tym temperatury, wilgotności i wysokości, pomagając inżynierom identyfikować wady projektowe i poprawić wydajność produktu.
Ogólnie, the vibration test machine's function is to provide a reliable and repeatable means of testing product durability and performance under simulated real-world conditions and aid in improving product quality and safety.
1Model: ES-1 ES-2 ES-3...ES-350
2. Narysowana siła sinus (N): 1000 do 3500000
3. Rated Random Force (N): 1000 do 3500000
4Zakres częstotliwości (HZ): od 3 do 3500
5/Wskazane przyspieszenie ((m/s2): 400 do 1000
6. Prędkość nominalna ((m/s): 1,2 do 1.8
7. Narysowany przemieszczanie (p-p, mm) 25 do 51
8. Maks. ładowanie ((kg): 70 do 4500
9. Przesunięta cewka ((kg): 2,5 do 300
10Rozmiar przesuwanej cewki ((mm): 150 do 870

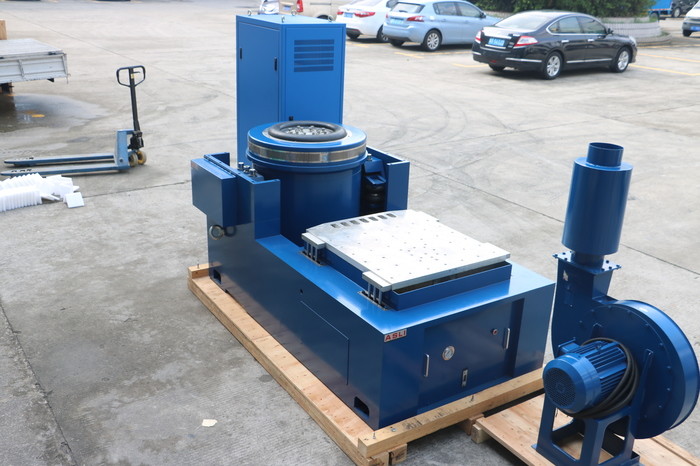

Wymagania dotyczące poziomego stoiska:
W ramach małej ładowni, aby osiągnąć większe przyspieszenie i częstotliwość pracy, aby poprawić zdolność ładowania i wydajność całej maszyny.
Ławka horyzontalna i wibracyjna są typu integralnego, z doskonałą strukturą, wygodną instalacją i regulacją.
Ścieżka pod ciśnieniem statycznym, w kształcie litery V, odporna na nachylenie i obciążenie.
Wbudowana pompa olejowa, dobra konstrukcja i łatwa obsługa.
| Model | Rozmiar ławki (mm) | Zakres częstotliwości (Hz) | Masa ruchomych części (kg) |
| LT0303 | 300×300×22 300×300×26 300 × 300 × 30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400 × 400 × 30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 |
5-800 5-1100 5-1400 |
126 168 210 |
Weryfikacja:
VT pionowe przedłużone ławki i określone zaciski, precyzyjnie obliczone, wyrafinowana konstrukcja, aby zapewnić klientowi uzyskał najlepsze osiągi zgodnie z doskonałym
| Model | Masę (kg) | Maksymalna częstotliwość (Hz) | Rozmiar ławki |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (krągła ławka) | 220 | 350 | Φ1200 |
Jeśli masz jakiekolwiek wątpliwości lub potrzeby dotyczące IEC61300-2-1 High Frequency Vertical And Horizontal Electrodynamics Vibration Testing Machine, nie wahaj się wysłać zapytanie.
