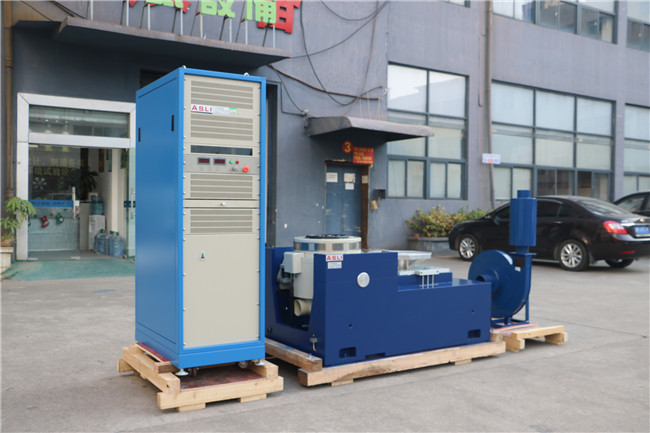

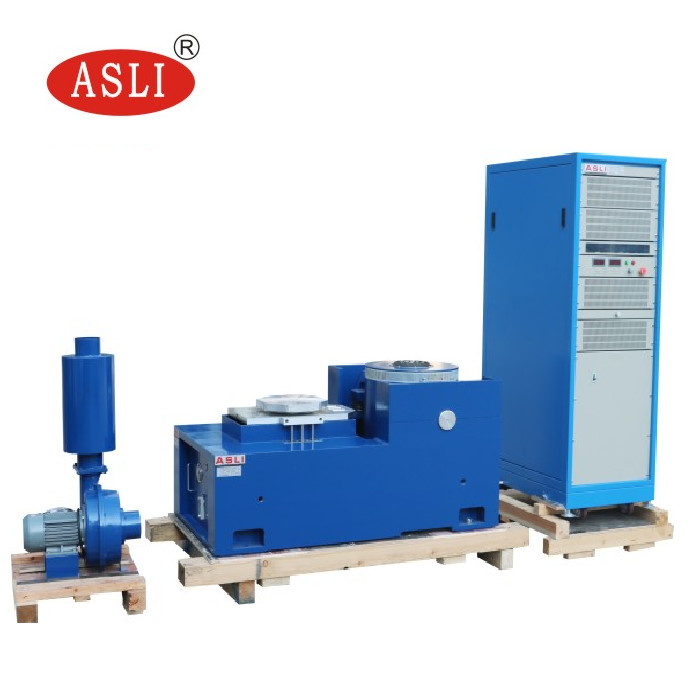

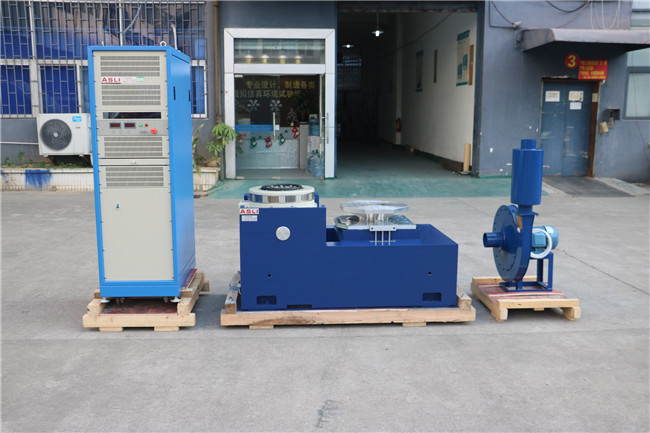

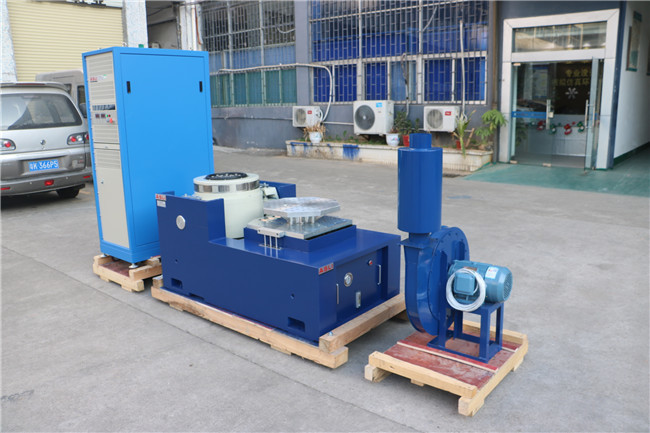

System testowania drgań jest głównie stosowany do testowania środowiska drgań i wstrząsów produktów, badania przesiewania stresu środowiskowego, badania niezawodności.Badanie wibracji elektromagnetycznej całkowicie zgodnie ze standardem projektowania badań związanych z baterią, symulacja w określonych warunkach badania drgań akumulatora, akumulator lub zestaw akumulatorów jest mocowany na tabeli drgań zgodnie z przewidzianą częstotliwością,tryb przyspieszenia i przemieszczenia wzdłuż próbki baterii wibracja trzech wzajemnie prostopadłych kierunków pomiaru baterii nie powinna wyciekaćTesty wibracji mają bardzo szeroki zakres zastosowań, od płyt obwodowych, baterii, samolotu, statku, rakiety, rakiety,samochody i urządzenia gospodarstwa domowego oraz inne produkty przemysłowe.
| Parametry generatora drgań elektromagnetycznych: | ||||
| Maksymalna siła podniecenia sinusów | 5000kg.f szczyt | |||
| Największa przypadkowa siła wibracji | 5000Kg.f r.m. | |||
| Największa siła wibracji wstrząsowej | 10000Kg.f szczyt | |||
| Zakres częstotliwości | DC ~ 4000 Hz | |||
| Maksymalne przesunięcie | 75 mm p-p ((wartość od szczytu do szczytu) | |||
| Maksymalna prędkość | 10,8 m/s | |||
| Maksymalne przyspieszenie | 100G ((980 m/s2) | |||
| Pierwsza częstotliwość rezonansu | 3500 Hz | |||
| Maksymalne obciążenie | 750 kg | |||
| Średnica przesuwanej cewki (średnica robocza plastyki) | Średnica 450 mm | |||
| Jakość przesuwanej cewki | 50 kg | |||
| Maksymalne obciążenie | 750 kg | |||
| Płyty śruby | 13 x M8 | |||
| Wyciek strumienia magnetycznego | < 10 gaussów | |||
| Wymiar | 800 mm x 800 mm x 800 mm ((Maszyna pionowa) | |||
| Waga | Około 1500 kg. | |||
| System serwo | ||||
| Funkcja | Temperatura, ciśnienie powietrza, przemieszczenie, nad napięcie, nad prąd, pod napięciem wejściowym, usterka zewnętrzna, zasilacz sterowania, logika, brak równych wprowadzonych mocy. | |||
| Cyfrowy kontroler wibracji | ||||
| Konfiguracja sprzętu | 2 kanały wejścia, 1 kanał wejścia | |||
| Komputer sterujący | Oryginalne komputery Lenovo, wyświetlacz z ciekłymi kryształami ((Z klawiaturą/myszą optyczną) | |||
| Oprogramowanie | operacja w języku chińskim/angielskim, analiza dziedziny czasowej i dziedziny częstotliwości, źródło sygnału, analiza częstotliwości przepływu sinusów itp. WORD może automatycznie generować raporty z badań, sygnały i wyświetlanie danych,przechowywanie, ustawić parametry badań i analizę funkcji. | |||
| System operacyjny | Windows 2000/ XP | |||
| Czujnik przyspieszenia B&W |
Domena częstotliwości: ≈2000Hz czułość:50mv/g zakres temperatury: - 24 - 250°C |
|||
| Wymagania elektryczne | ||||
| Źródło energii elektrycznej | 3 fazy, 380V/50Hz | |||
Standardy badań
GB/T 31241-2014 Przenośne produkty elektroniczne z akumulatorami litowo-jonowymi i wymagania dotyczące bezpieczeństwa akumulatorów
GB/T 18287-2013 Specyfikacja baterii litowo-jonowej do telefonów komórkowych.Wymogi dotyczące zewnętrznego zwarcia
GB/T 8897.4-2008 Galwaniczne ogniwa część 4 wymagania bezpieczeństwa baterii litowo-jonowych
YD/T 2344.1-2011 Komunikacja zestaw baterii litowo-jonowych fosforanu żelaza Część 1: zintegrowana bateria
GB/T 21966-2008 Wymogi bezpieczeństwa baterii litowej i baterii w transporcie
MT/T 1051-2007 akumulator litowo-jonowy stosowany do lampy górniczej
YD 1268-2003 Wymogi bezpieczeństwa i metody badań baterii litowej i ładowarki stosowanej w telefonach komórkowych
GB/T 19521.11-2005 Zestaw baterii litowo-jonowych towarów niebezpiecznych
YDB 032-2009 Komunikacja z akumulatorami litowo-jonowymi typu zapasowego
UL 1642:2012 Norma dla baterii litowych
UL 2054: 2012 Akumulatory do użytku domowego i handlowego
UN38.3 (2012) Część 3: wniosek dotyczący transportu towarów niebezpiecznych - podręcznik testowy i standardowy
IEC 62133-2012 Wymogi bezpieczeństwa dla akumulatorów i zestawów akumulatorów zawierających elektrolit alkaliczny lub kwaśny
IEC 62281: 2004 Wymogi bezpieczeństwa w transporcie baterii litowej i baterii
IEC 60086: 2007Komórki galwaniczne część 4 wymagania bezpieczeństwa akumulatorów litowo-jonowych
GJB150,GJB360,GJB548,GJB1217,Wymagania dotyczące:,MIL-STD-883E itp.
