ASTM D999 Standardowy urządzenie do testowania wibracji z elektromagnetycznymi wibracjami

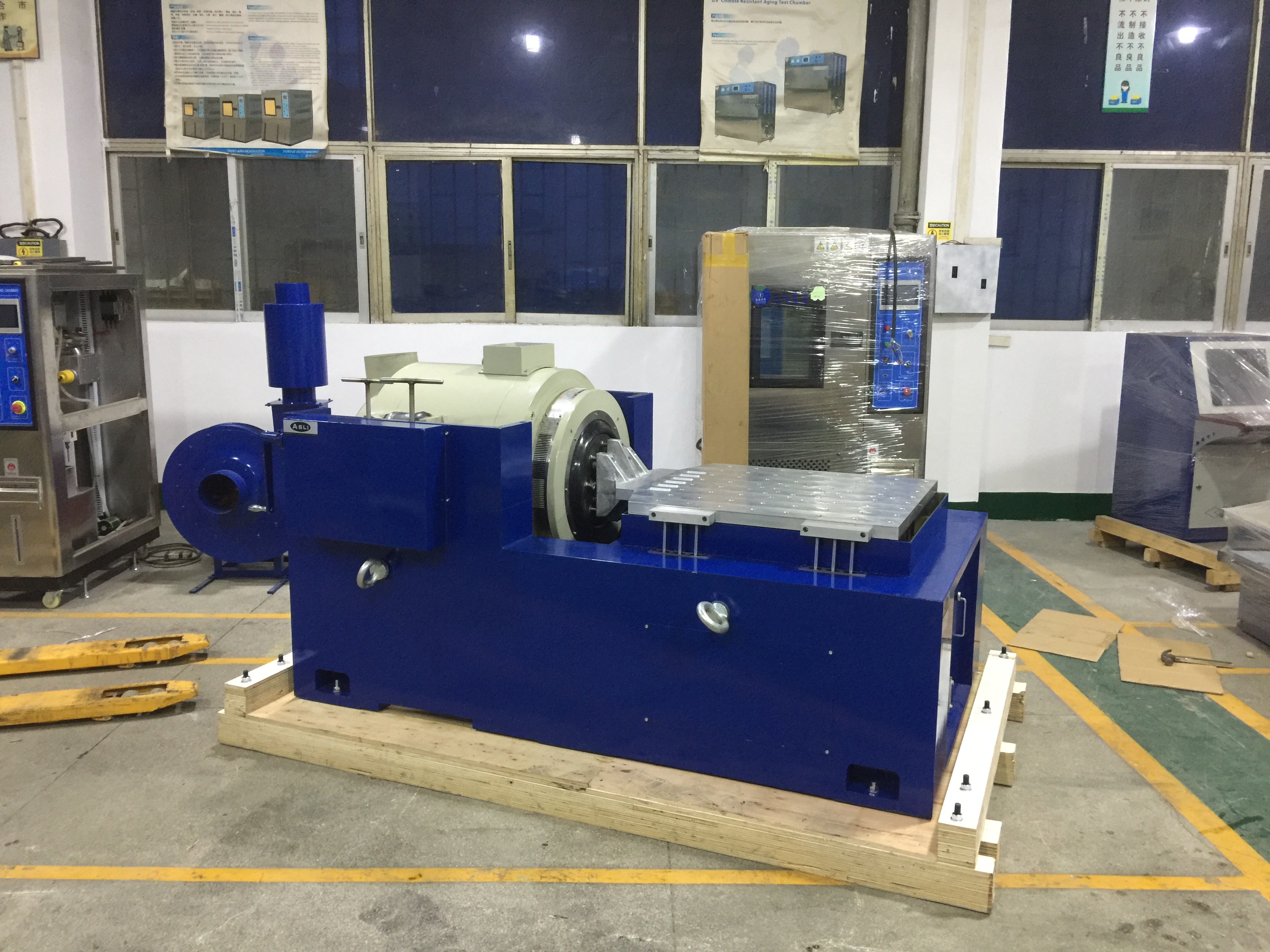

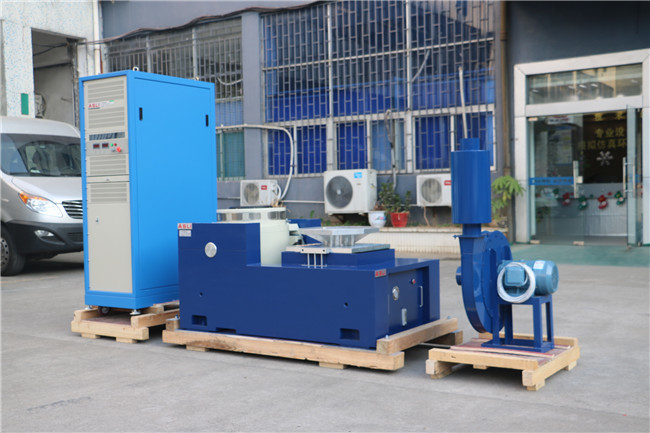

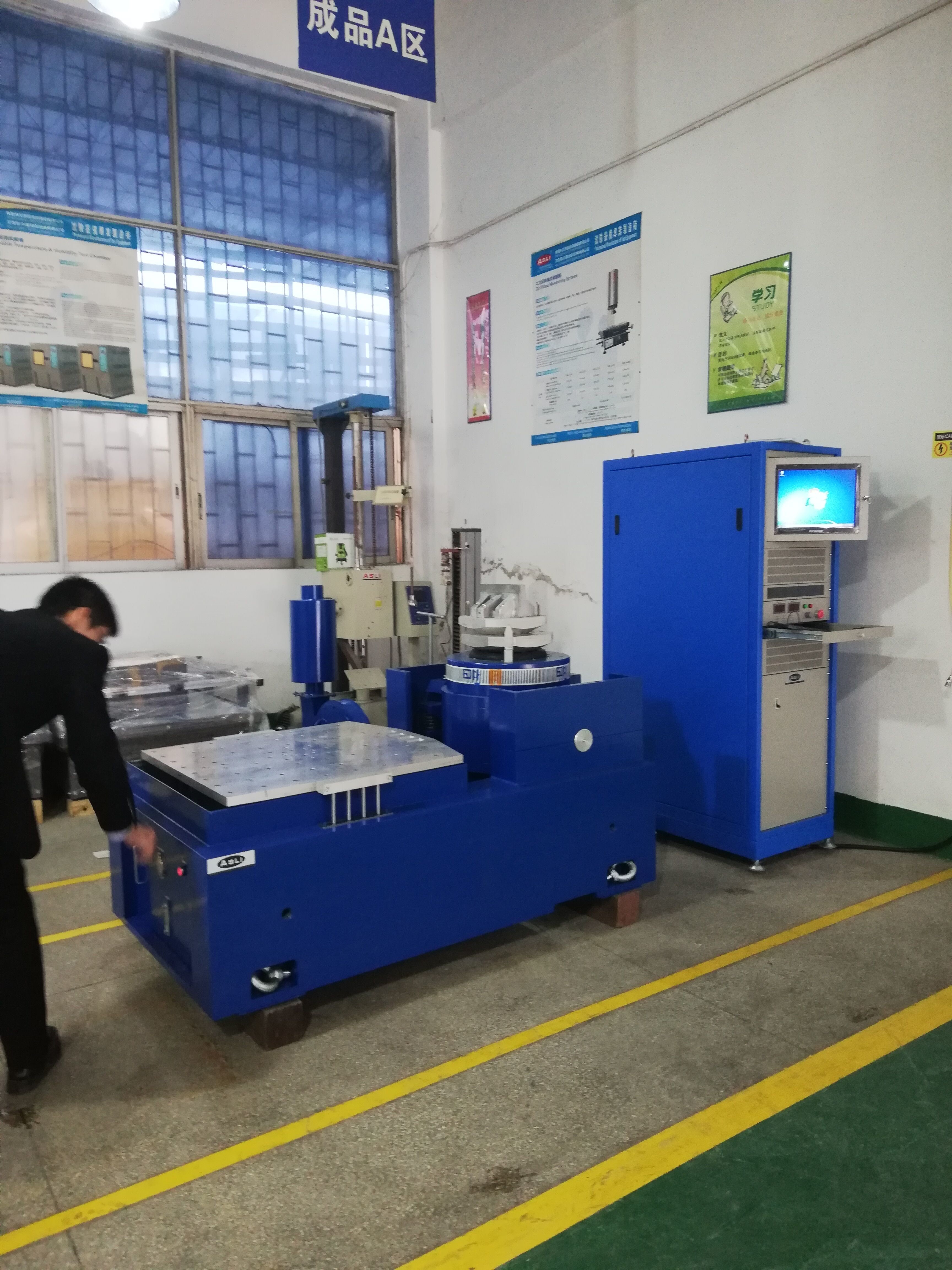

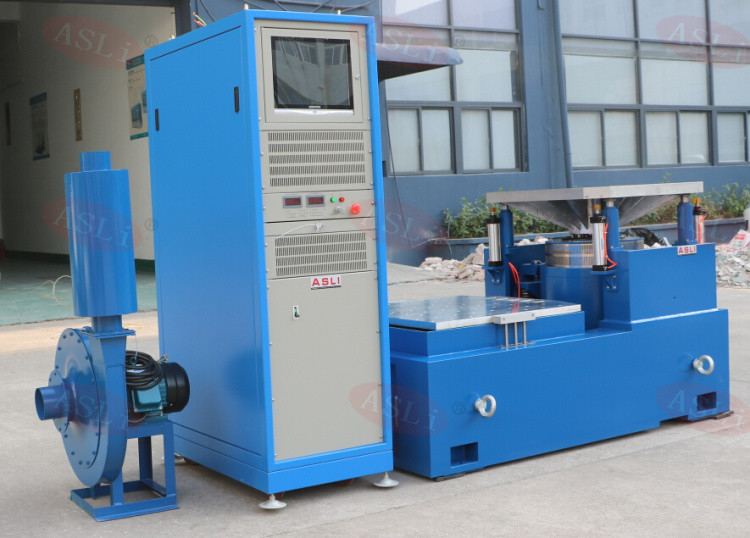

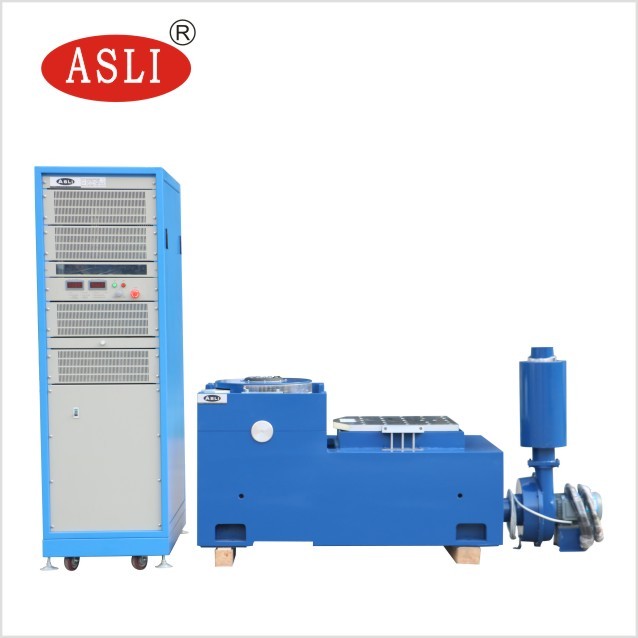

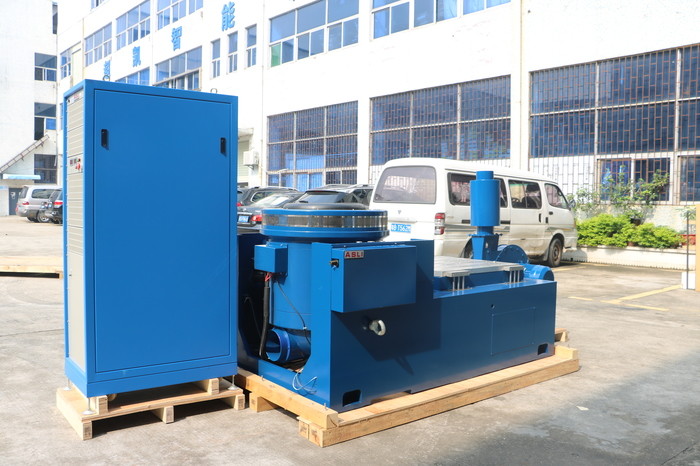

Skład systemu badawczego
1. jednoczęściowy generator wibracji poziomych
2Tabela wzrostu pionowego
3- Chłodzący wentylator z tłumikiem.
4. cyfrowy wzmacniacz mocy
5Wielofunkcyjny instrument pomiarowy do kontroli drgań.
Specyfikacja
| Nazwa | Standardowa próba drgań ASTM | ||||||||
| Model | Siła sinus nominalna (N) | Wskaźnik siły losowej (N) | Zakres częstotliwości (Hz) | Poziom przyspieszenia (m/s2) | Prędkość znamionowa ((m/s) | Przesunięcie nominalne (p-p) mm | Maks. ładunek (kg) | przemieszczająca się cewka (Kg) | Wymiar przesuwanej cewki (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Główną funkcją silnika drgań o wysokiej częstotliwości jest odtworzenie naprężenia mechanicznego i naprężenia, które może wystąpić w przypadku komponentu lub materiału w jego zamierzonym zastosowaniu.Może być również stosowany do przeprowadzania analizy modalnej i pomiarów rezonansu, które są niezbędne do optymalizacji wydajności produktu i zminimalizowania hałasu i drgań.
Wstrząsacz składa się zazwyczaj z elektrodynamicznego lub hydraulicznego siłownika, który wytwarza wibracje o wysokiej częstotliwości.Wstrząsacz generuje wymagane wibracje poprzez szybkie przyspieszenie i spowolnienie armatury w kontrolowany sposób.
Jeśli masz jakiekolwiek wątpliwości lub potrzeby dotyczące ASTM D999 Standard Packing Electromagnetic Random Vibration Vibration Test Shaker, nie wahaj się skontaktować z nami.
