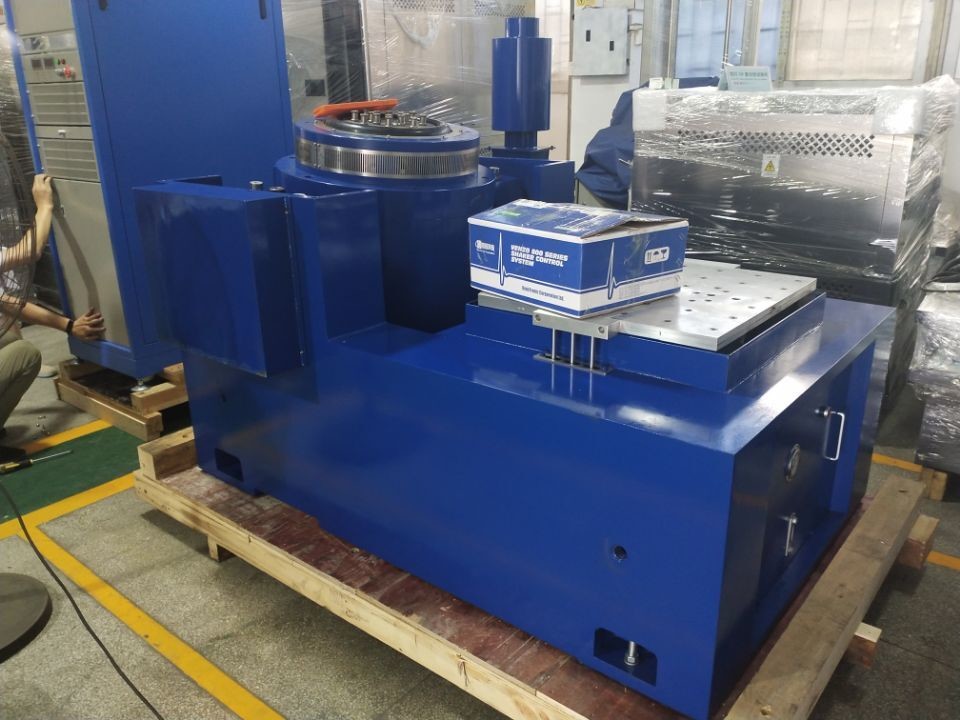

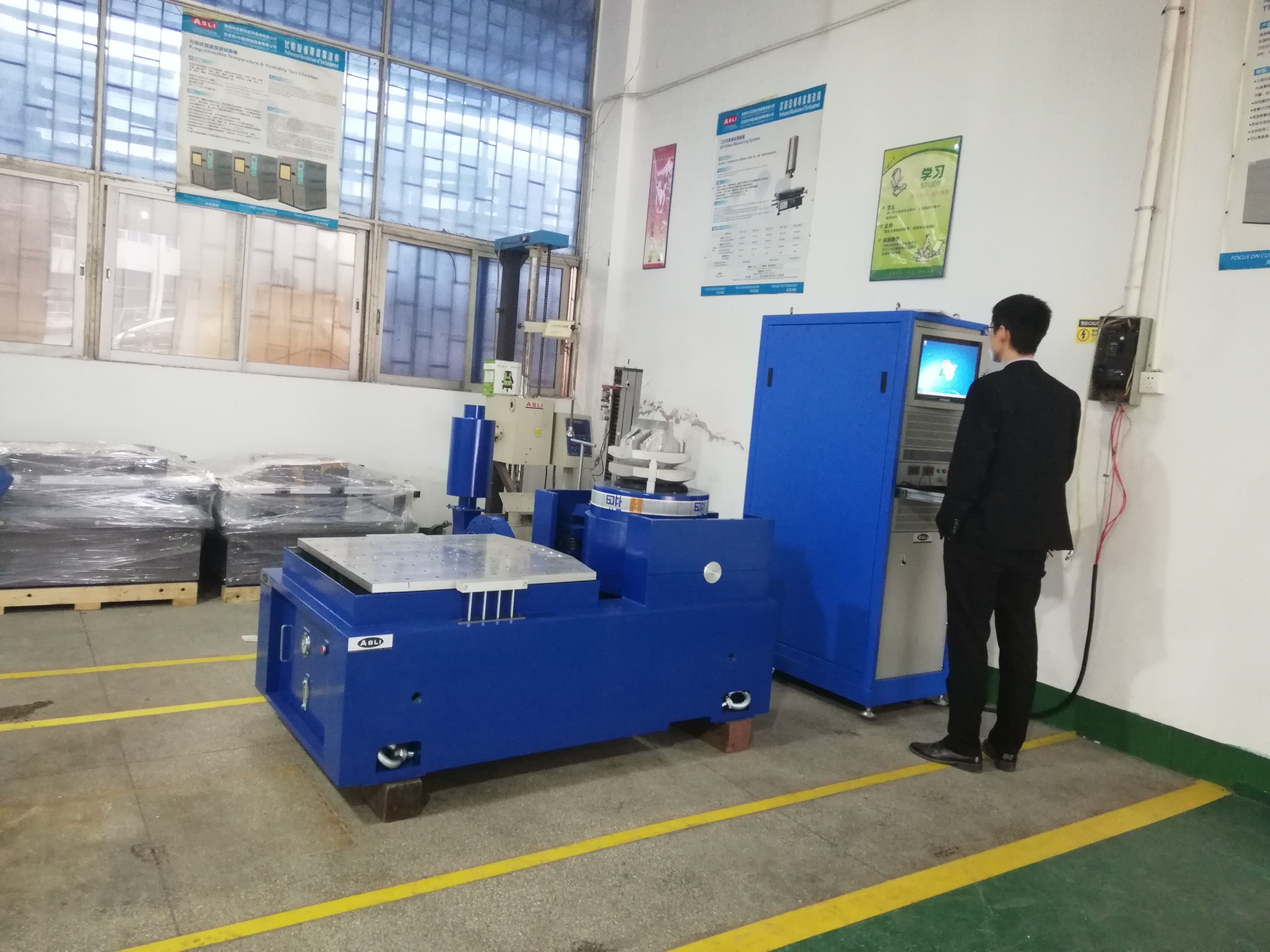

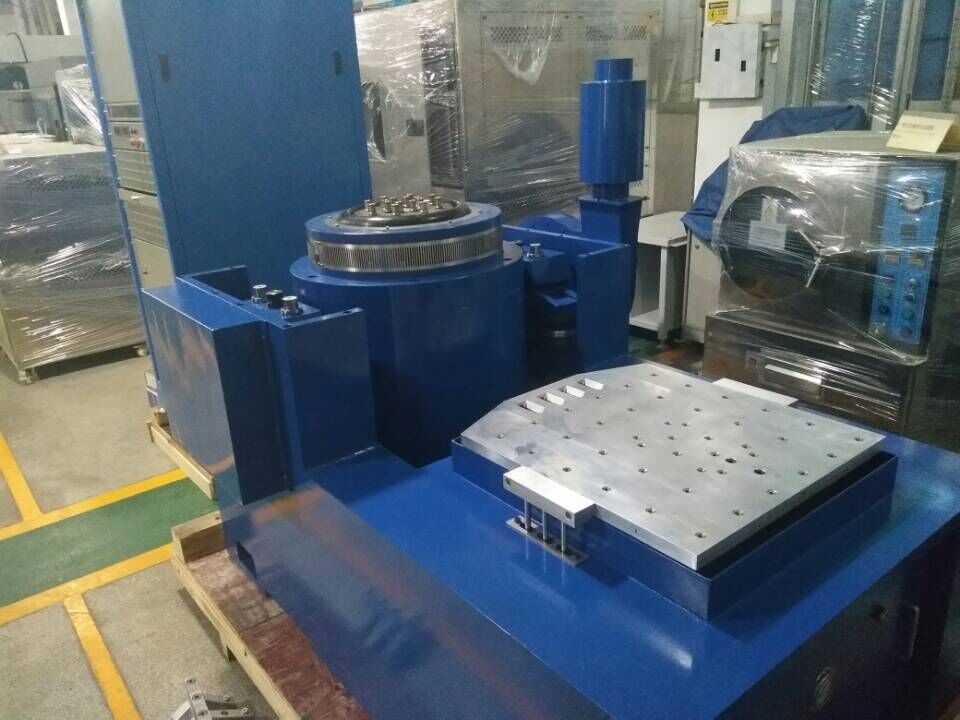

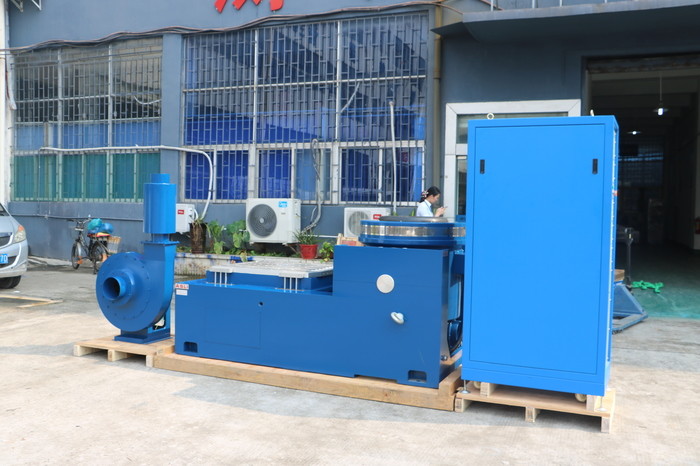

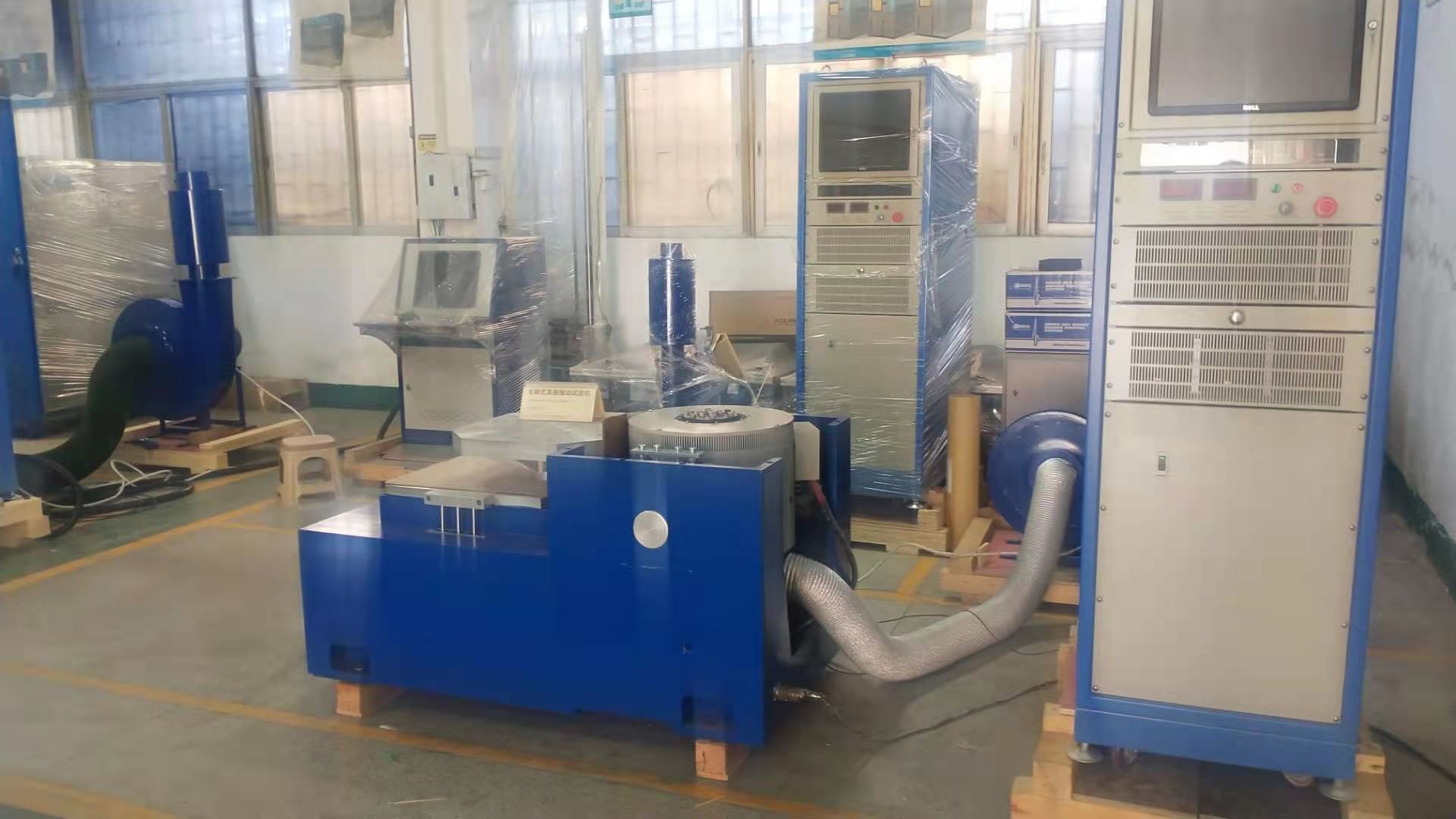

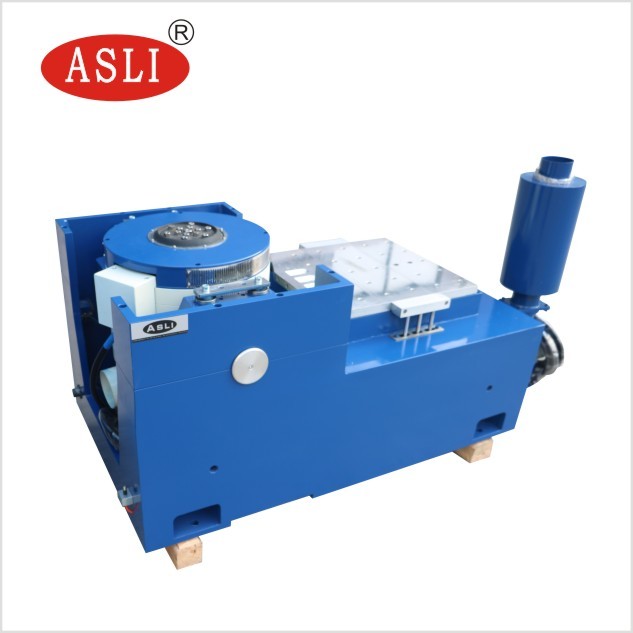

IEC 60335-2-24 Wysokiej częstotliwości pionowa i pozioma elektrodynamika wibracja Shaker
Wyższa częstotliwość wibracji wstrząsacz jest rodzajem urządzenia mechanicznego wykorzystywanego do przeprowadzania testów mechanicznych i analizy na różnych materiałach i komponentów.Działa poprzez generowanie wibracji o wysokiej częstotliwości, które mogą symulować rzeczywiste warunki środowiskowe lub przyspieszyć badania zmęczenia produktu..
Główną funkcją silnika drgań o wysokiej częstotliwości jest odtworzenie naprężenia mechanicznego i naprężenia, które może wystąpić w przypadku komponentu lub materiału w jego zamierzonym zastosowaniu.Może być również stosowany do przeprowadzania analizy modalnej i pomiarów rezonansu, które są niezbędne do optymalizacji wydajności produktu i zminimalizowania hałasu i drgań.
Wstrząsacz składa się zazwyczaj z elektrodynamicznego lub hydraulicznego siłownika, który wytwarza wibracje o wysokiej częstotliwości.Wstrząsacz generuje wymagane wibracje poprzez szybkie przyspieszenie i spowolnienie armatury w kontrolowany sposób.
Te wibracje mogą być dostosowywane pod względem częstotliwości, amplitudy i czasu trwania, aby symulować różne warunki środowiskowe, takie jak temperatura i wilgotność.Umożliwia to testowanie różnych komponentów i materiałów oraz pomaga inżynierom w identyfikacji potencjalnych wad projektowych i słabości.
Ogólnie, the primary function of a high-frequency vibration shaker is to help engineers and designers test the durability and performance of their products under simulated real-world conditions so that they can refine and optimize the design to meet the target specifications.
Parametry techniczne urządzenia do badania drgań:
| Model |
Poziom nominalny Siła(N) |
Wyniki oceny Siła(N) |
Częstotliwość Zakres (Hz) |
Poziom przyspieszenia (m/s)2) | Prędkość znamionowa ((m/s) |
Rated - Nie.rozmieszczenie (p-p) mm |
Maks. ładunek (kg) | przemieszczająca się cewka ((Kg) |
Wymiar Ruchowa cewka ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |
Parametry techniczne poziomegoRozszerzacz:
Parametry techniczne pionowychRozszerzacz:
IEC 60335-2-24 Wysokiej częstotliwości pionowa i pozioma elektrodynamika wibracja Shaker Wymagania dotyczące badania:
1Dobrze zaprojektowany dynamiczny kołowy szkielet, z wyższą częstotliwością rezonancji osiowej.
2Dwu-magnetyczny obwód, niski wyciek strumienia magnetycznego, kompaktowa konstrukcja i racjonalna.
3. łożyska rolkowe rocker rod proste i zorientowane na przywóz składowe, orientacja sztywności ciała, ekscentryczna zdolność obciążeniowa.
4- Trunnion izolacja podstawy dedykowane do stosowania hormonów, instalacja mobilnej wygody.
5Zaawansowana technologia porusza się wokół systemu, aby zapewnić dynamiczny krąg wysokiej niezawodności.
6Nowy projekt kanału i poprawa efektu chłodzenia.
7. sztywność statyczna, dynamiczna sztywność nośnego małego balonu, podnosząc pojemność stołu wibracyjnego, poprawiając wydajność niskiej częstotliwości.
Jeśli masz jakiekolwiek wątpliwości lub potrzeby dotyczące IEC 60335-2-24 wysokiej częstotliwości pionowej i poziomej elektrodynamiki wibracji Shaker, proszę nie wahaj się skontaktować z nami.
