Główne cechy

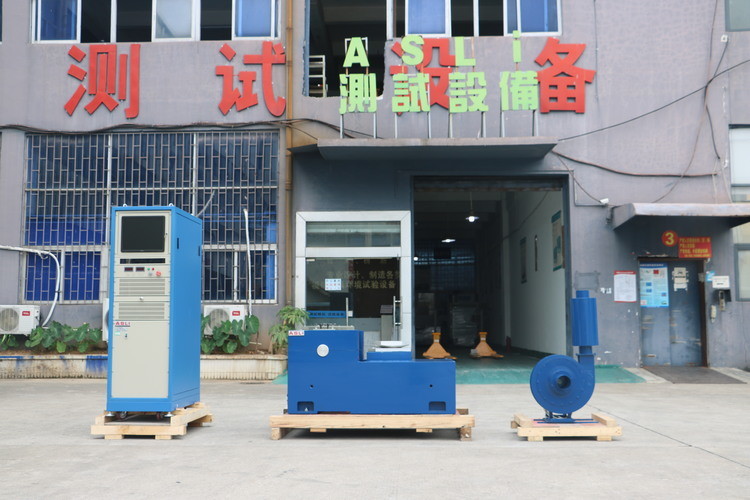

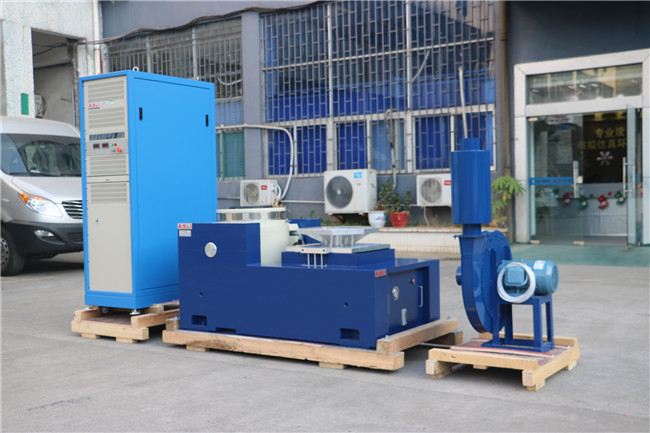

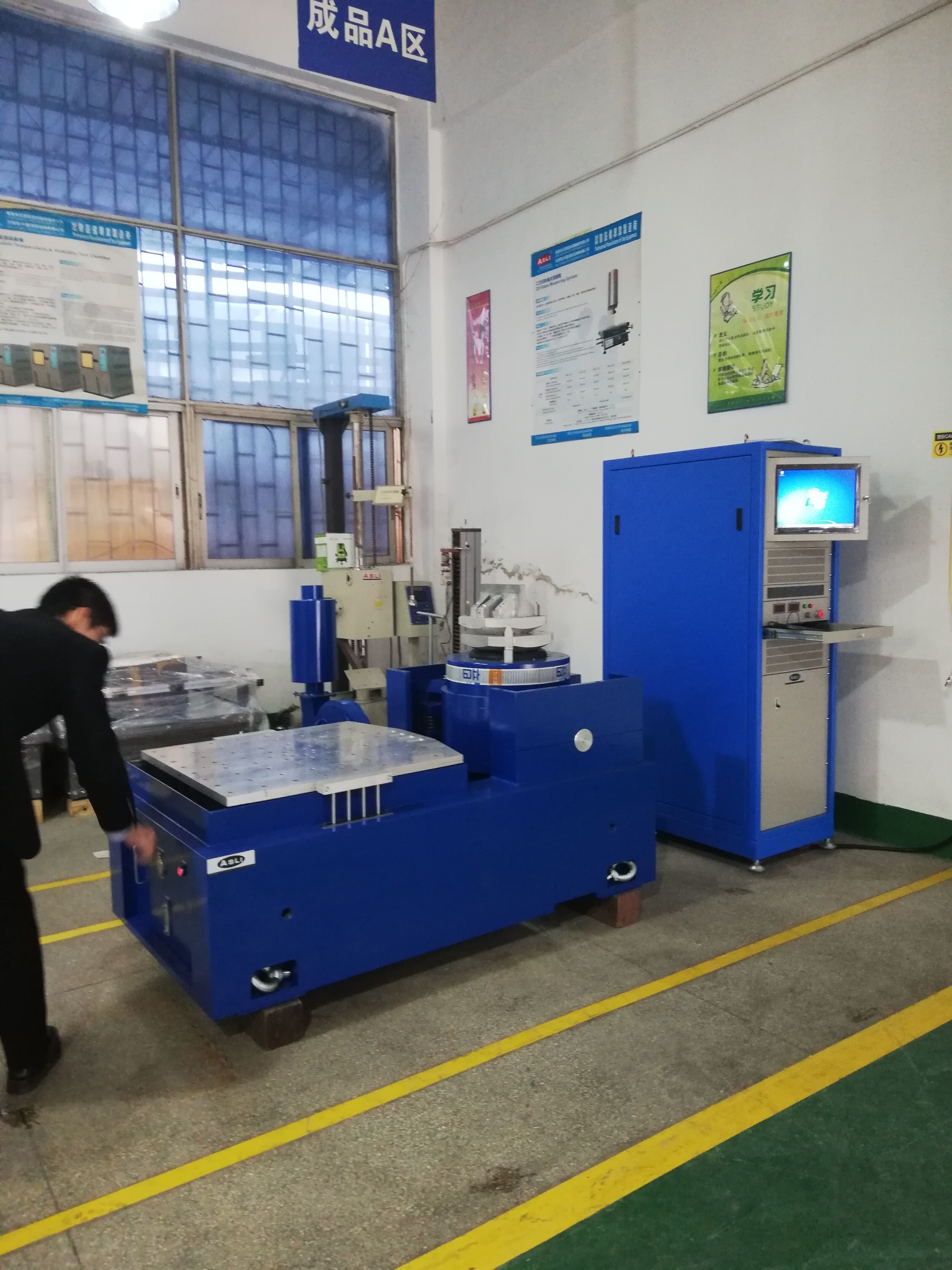

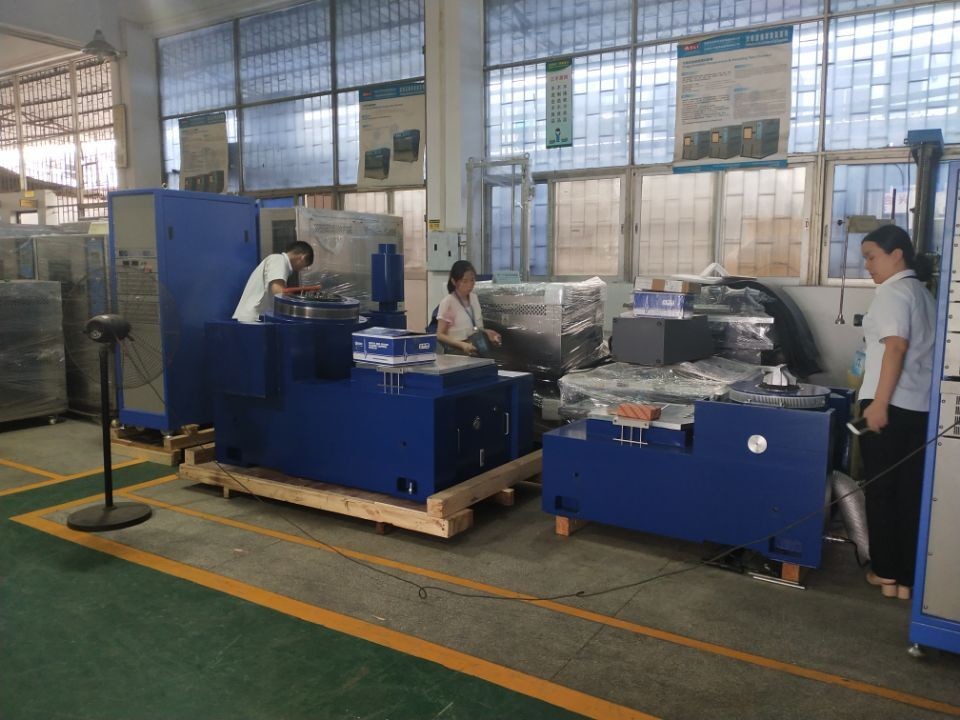

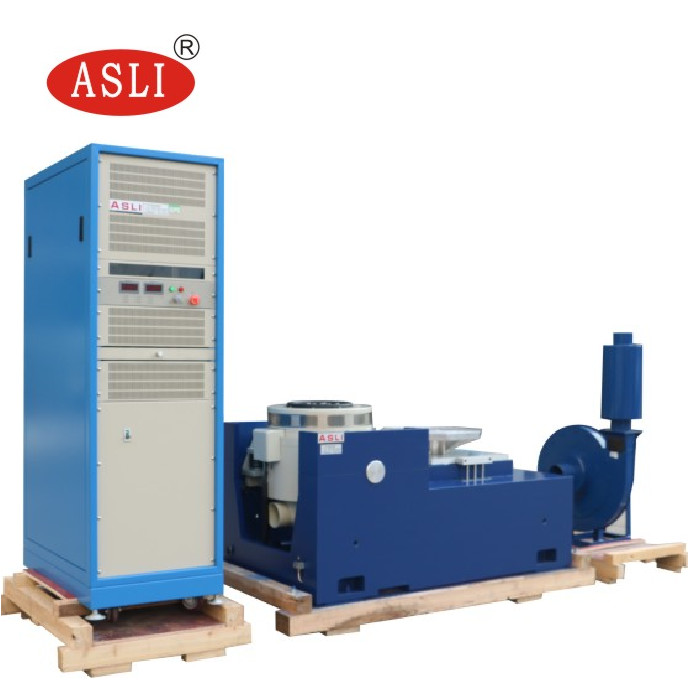

* Chłodzony powietrzem elektrodynamiczny wstrząsacz
* Kontroler wibracji i wzmacniacz mocy w skład jednej szafki
* Osiągnięcie maksymalnej siłowej siły napędowej 2400 newtonów.
* Badania osi X, Y, Z 3
| Parametry generatora drgań elektromagnetycznych: | ||||
| Maksymalna siła podniecenia sinusów | 5000kg.f szczyt | |||
| Największa przypadkowa siła wibracji | 5000Kg.f r.m. | |||
| Największa siła wibracji wstrząsowej | 10000Kg.f szczyt | |||
| Zakres częstotliwości | DC ~ 4000 Hz | |||
| Maksymalny przemieszczenie | 75 mm p-p ((wartość od szczytu do szczytu) | |||
| Maksymalna prędkość | 10,8 m/s | |||
| Maksymalne przyspieszenie | 100G ((980 m/s2) | |||
| Pierwsza częstotliwość rezonansu | 3500 Hz | |||
| Maksymalne obciążenie | 750 kg | |||
| Średnica przesuwanej cewki (średnica robocza plastyki) | Średnica 450 mm | |||
| Jakość przesuwanej cewki | 50 kg | |||
| Maksymalne obciążenie | 750 kg | |||
| Płyty śruby | 13 x M8 | |||
| Wyciek strumienia magnetycznego | < 10 gaussów | |||
| Wymiar | 800 mm x 800 mm x 800 mm ((Maszyna pionowa) | |||
| Waga | Około 1500 kg. | |||
| System serwo | ||||
| Funkcja | Temperatura, ciśnienie powietrza, przemieszczenie, nad napięcie, nad prąd, pod napięciem wejściowym, usterka zewnętrzna, zasilacz sterowania, logika, brak równych wprowadzonych mocy. | |||
| Cyfrowy kontroler wibracji | ||||
| Konfiguracja sprzętu | 2 kanały wejścia, 1 kanał wejścia | |||
| Komputer sterujący | Oryginalne komputery Lenovo, wyświetlacz z ciekłymi kryształami ((Z klawiaturą/myszą optyczną) | |||
| Oprogramowanie | operacja w języku chińskim/angielskim, analiza dziedziny czasowej i dziedziny częstotliwości, źródło sygnału, analiza częstotliwości przepływu sinusów itp. WORD może automatycznie generować raporty z badań, sygnały i wyświetlać dane,przechowywanie, ustawić parametry badań i analizę funkcji. | |||
| System operacyjny | Windows 2000/ XP | |||
| Czujnik przyspieszenia B&W |
Domena częstotliwości: ≈2000Hz czułość:50mv/g zakres temperatury: - 24 - 250°C |
|||
| Wymagania elektryczne | ||||
| Źródło energii elektrycznej | 3 fazy, 380V/50Hz | |||
| Model |
Poziom nominalny Siła (N) |
Wyniki oceny Siła (N) |
Częstotliwość Zakres (Hz) |
Poziom przyspieszenia (m/s)2) | Prędkość znamionowa ((m/s) |
Nominalne przesunięcie (p-p) mm |
Maks. ładunek (kg) | przemieszczająca się cewka ((Kg) |
Wymiar Ruchowa cewka ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Funkcje sterowania
* Wibracje sinusobowe o stałej częstotliwości
* Wibracje zamieszane * Wibracje losowe
* Klasyczny szok
Typowe aplikacje systemowe
* Badanie środowiskowe
* Badanie ekranu naprężeniowego
* Badanie drgań
Korzyści dla użytkownika
* Łatwa instalacja przez użytkownika
* Interfejs użytkownika: ekran dotykowy lcd dla trybu lokalnego i PC-windows (przez ethernet) dla zdalnego
tryb;
* Tryb lokalny: szybkie uruchomienie wstępnie zdefiniowanego badania, można przechowywać dziesiątki specyfikacji badania;
* Tryb zdalny: wszystkie operacje systemu, w tym definiowanie badań i przechowywanie specyfikacji badań na mostarze, sterowanie badaniem, przegląd danych badawczych i dokumentacja.
Wysokofrekwencyjny system elektrodynamicznego wstrząsaczajest stosowany głównie do badań drgań i wstrząsów w środowisku produktów, badań przesiewowych nacisku na środowisko, badań niezawodności.Badanie wibracji elektromagnetycznej całkowicie zgodnie ze standardem projektowania badań związanych z baterią, symulacja w określonych warunkach badania drgań akumulatora, akumulator lub zestaw akumulatorów jest mocowany na tabeli drgań zgodnie z przewidzianą częstotliwością,tryb przyspieszenia i przemieszczenia wzdłuż próbki baterii wibracja trzech wzajemnie prostopadłych kierunków pomiaru baterii nie powinna wyciekaćTesty drgań mają bardzo szeroki zakres zastosowań, od płyt obwodowych, akumulatorów, samolotów, statków, rakiet, pocisków,samochody i urządzenia gospodarstwa domowego oraz inne produkty przemysłowe.
Jeśli potrzebujesz więcej informacji na temat pionowego i poziomego elektrodynamicznego wstrząsacza o wysokiej częstotliwości z standardem JIS D1601, proszę skontaktować się ze mną.
