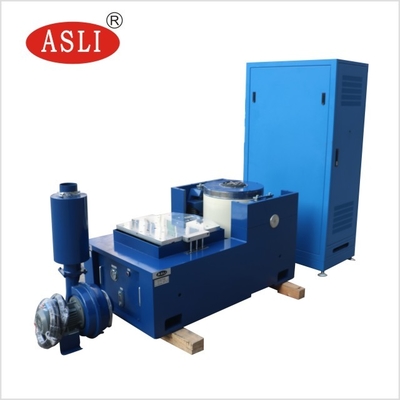

3-osiowy elektrodynamiczny stół wibracyjny o dużej sile do testu wibracji sinusoidalnych
Product Details
| siła sinusoidalna: | 60000N | Prędkość: | 1,8 m/s |
|---|---|---|---|
| Przemieszczenie: | 51mm | Częstotliwość: | 3 ~ 3500 Hz |
| Załadunek: | 250 KG | Przyśpieszenie: | 100g |
| armatura: | 230 mm | Kierunek wibracji: | 3 oś |
| Aplikacja: | Aerospace | Funkcjonować: | Sinus i losowe |
| Podkreślić |
Stół wytrząsarki MIL-STD,Stół wytrząsarki prędkości 1,8 m/s |
||
Product Description
Pobierz: Maszyna do testowania wibracji i temperatury THV-Objętość (PDF)
3-osiowy wibroizolator elektrodynamiczny o dużej sile do testów sinusoidalnych jest przeznaczony do testów wibracyjnych sinusoidalnych i jest w stanie spełnić następujące normy testowe: MIL-STD, DIN, ISO, ASTM, IEC, ISTA, NASA, GB, GJB, JIS, BS i inne.
Wysokoczęstotliwościowa maszyna do testowania wibracji / system wibracyjny pionowy, zaprojektowany zgodnie z normami testowymi IEC, ISTA i MIL-STD, wykorzystuje zaawansowane nowoczesne technologie, w tym dwuobwodową strukturę magnetyczną, samoczynnie generowane pierścienie akcji szkieletowej, wsparcie powietrzne, łożyska rolkowe i prowadnice liniowe oraz izolację sworznia. Może wykonywać trójosiowe testy wibracji sinusoidalnych w osiach X, Y i Z oraz testy wibracji losowych o szerokim paśmie, a także klasyczne testy impulsowe (połowiczne sinusoidalne) i testy spektrum odpowiedzi na wstrząsy.
Jest szeroko stosowany w obronności narodowej, broni, lotnictwie, astronautyce, komunikacji, elektronice, sprzęcie elektrycznym, sprzęcie AGD i innych dziedzinach.
| Model systemu | ES-60 |
|---|---|
| Zakres częstotliwości (Hz) | 3 ~ 3500 |
| Siła znamionowa — sinus (N) | 60000 |
| Siła znamionowa — losowa (N) | 60000 |
| Siła znamionowa — wstrząs (N) | 120000 |
| Maksymalne przyspieszenie — sinus (m/s²) | 1000 |
| Maksymalne przyspieszenie — losowe (m/s² rms) | 1000 |
| Maksymalne przyspieszenie — wstrząs (m/s²) | 2000 |
| Maksymalna prędkość — sinus (m/s) | 1.8 |
| Maksymalna prędkość — wstrząs (m/s) | 1.8 |
| Maksymalne przemieszczenie / skok (mm p-p) | 51 |
| Masa cewki ruchomej (kg) | 60 |
| Wymiar cewki ruchomej | Średnica 40 mm |
| Rozmiar stołu pionowego | Dostosowany — wybrany zgodnie z wymaganiami testowymi |
| Rozmiar stołu poziomego | Dostosowany — wybrany zgodnie z wymaganiami testowymi |
| Maksymalne obciążenie (kg) | 800 |
| Model | Znamionowa siła sinusoidalna (N) | Znamionowa siła losowa (N) | Zakres częstotliwości (Hz) | Znamionowe przyspieszenie (m/s²) | Prędkość znamionowa (m/s) | Znamionowe przemieszczenie (p-p) mm | Maks. obciążenie (kg) | Cewka ruchoma (kg) | Wymiar cewki ruchomej (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- Dobrze zaprojektowany szkielet koła dynamicznego, z wyższą częstotliwością rezonansową osiową.
- Dwukanałowa konstrukcja magnetyczna z niskim wyciekiem strumienia magnetycznego, zwartą strukturą i racjonalnym układem.
- Łożyska rolkowe drążka wahadłowego, proste i zorientowane na importowane ciało o dużej sztywności, z odpornością na obciążenia mimośrodowe.
- Fundament izolacji sworznia dedykowany do użytku hormonalnego, z wygodną instalacją mobilną.
- Zaawansowany system ruchu zapewnia wysoką niezawodność koła dynamicznego.
- Nowa konstrukcja kanału poprawia efekt chłodzenia.
- Sztywność statyczna i sztywność dynamiczna małego balonu łożyska zwiększają nośność łożyska stołu wibracyjnego i poprawiają wydajność przy niskich częstotliwościach.
Jeśli potrzebujesz więcej informacji o 3-osiowym wibroizolatorze elektrodynamicznym o dużej sile do testów sinusoidalnych, nie wahaj się wysłać zapytania.
