W jaki sposób badania wibracji pomagają?
Badanie drgań odbywa się poprzez replikację warunków (w środowisku testowym), które produkt, maszyna lub konstrukcja mogą przechodzić lub obserwować w ciągu swojego życia,w tym warunki w trakcie tranzytu oraz operacjeW związku z tym testowanie wibracji zapobiega problemom wydajności i potencjalnym awariom jeszcze przed ich rozpoczęciem lub wystąpieniem.
Ponadto, w przemysłach o wysokiej intensywności produkcyjnej, takich jak ropa naftowa i gazowa, wytwarzanie energii elektrycznej, metale i wydobycie, itp.,awaria lub przestoj jakichkolwiek maszyn lub urządzeń prowadzi do utraty wydajności i wyższych kosztów produkcji oraz niebezpiecznego środowiska pracyW związku z tym przemysł ten wymaga ciągłego i regularnego testowania wibracji.
5~2000hz Częstotliwość elektrodynamiczny system wstrząsacza wibracji dla urządzeń elektrycznych Badanie laboratoryjne
Pobierz dokument do przechowywania -- kliknij tutaj ----→sprzęt do badań drgań ES-10.pdf
Do DO-160 Przemysłowe urządzenia elektryczne Elektrodynamika Typ Wibracji Tester Proszę przygotować się do poniżej i wysłać zapytanie, pomożemy to recomond odpowiedni model
Opis okazu
Masa próbki testowej
Wymiary próbki
Profil badawczy, jeżeli jest dostępny
Maksymalne przyspieszenie badania
Badanie w kierunku X, Y, Z lub tylko w kierunku Z
Specyfikacja modelu widoczna
| Specyfikacja systemu | |||
| Model systemu: | ES-10 | ||
| Zakres częstotliwości: | 3~3500 | ||
| Siła nominalna | Sinus N | 10000 | |
| Random N | 20000 | ||
| Wstrząs N | 20000 | ||
| Maksymalny Acc. | sinus (m/s2) | 1000 | |
| Zdarza się (m/s2 rms) | 1000 | ||
| Wstrząs ((m/s2) | 2000 | ||
| Maksymalnie Vel. | sinus (m/s2) | 1.8 | |
| Wstrząs ((m/s2) | 1.8 | ||
| Maksymalny dysp. | Maksymalny czas podróży mm (p-p) |
51 | |
| Węzeł ruchomy | 12 kg | ||
| Wymiar przesuwanej cewki | Dia 240 mm | ||
| Maksymalne obciążenie: | 270 kg | ||
Pozostałe dostępne wybory wstrząsaczy wibracyjnych
| Model |
Poziom nominalny Siła (N) |
Wyniki oceny Siła (N) |
Częstotliwość Zakres (Hz) |
Poziom przyspieszenia (m/s)2) | Prędkość znamionowa ((m/s) |
Nominalne przesunięcie (p-p) mm |
Maks. ładunek (kg) | przemieszczająca się cewka ((Kg) |
Wymiar Ruchowa cewka ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Przykład wibracji do badania losowego
5~2000hz częstotliwości System elektrodynamicznego wstrząsacza wibracji Charakterystyka:
1Dobrze zaprojektowany dynamiczny kołowy szkielet, z wyższą częstotliwością rezonancji osiowej.
2Dwu-magnetyczny obwód, niski wyciek strumienia magnetycznego, kompaktowa konstrukcja i racjonalna.
3. łożyska rolkowe rocker rod proste i zorientowane na przywóz składowe, orientacja sztywności ciała, ekscentryczna zdolność obciążeniowa.
4- Trunnion izolacja podstawy dedykowane do stosowania hormonów, instalacja mobilnej wygody.
5Zaawansowana technologia porusza się po całym systemie, zapewniając wysoką niezawodność.
6Nowy projekt kanału i poprawa efektu chłodzenia.
7. sztywność statyczna, dynamiczna sztywność nośnego małego balonu, podnosząc pojemność stołu wibracyjnego, poprawiając wydajność niskiej częstotliwości.
Parametry techniczne horyzontalnej tabeli drgań (badanie osi X, Y)

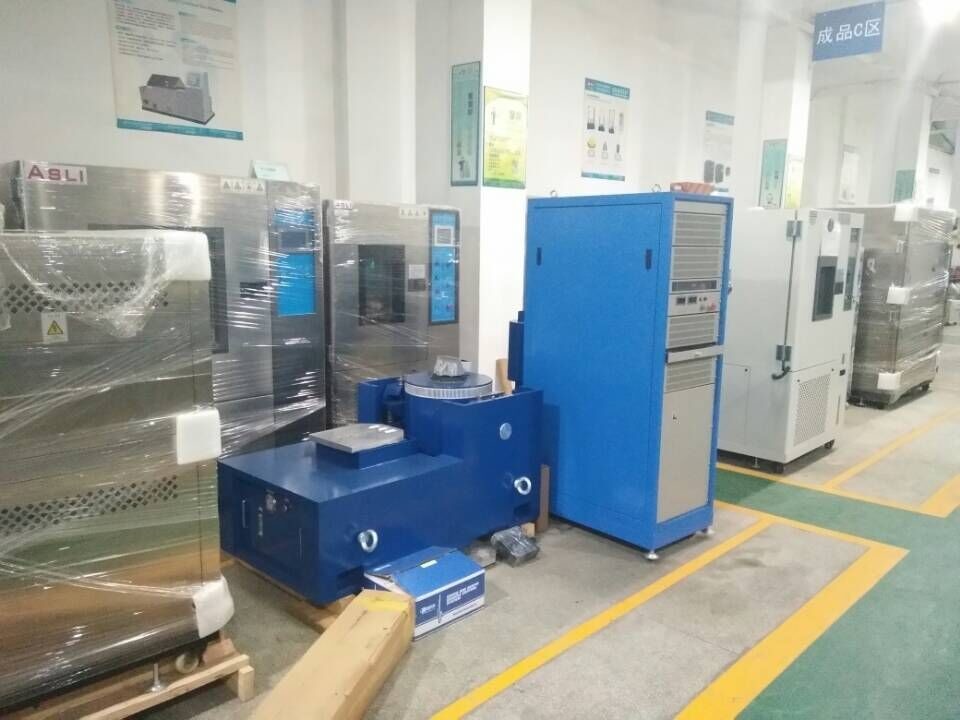

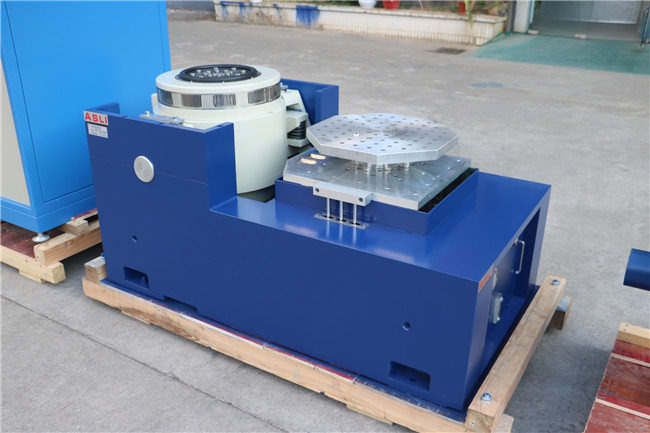

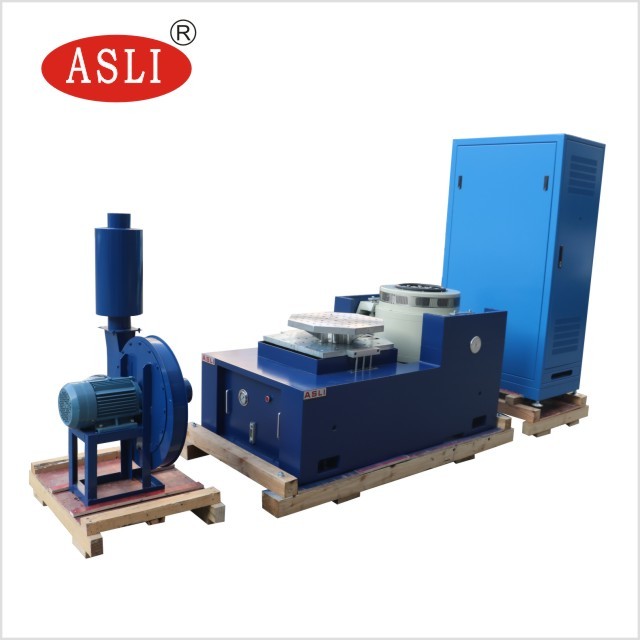

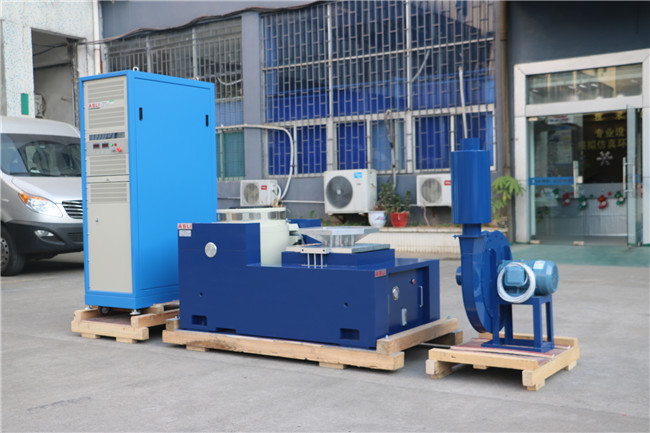

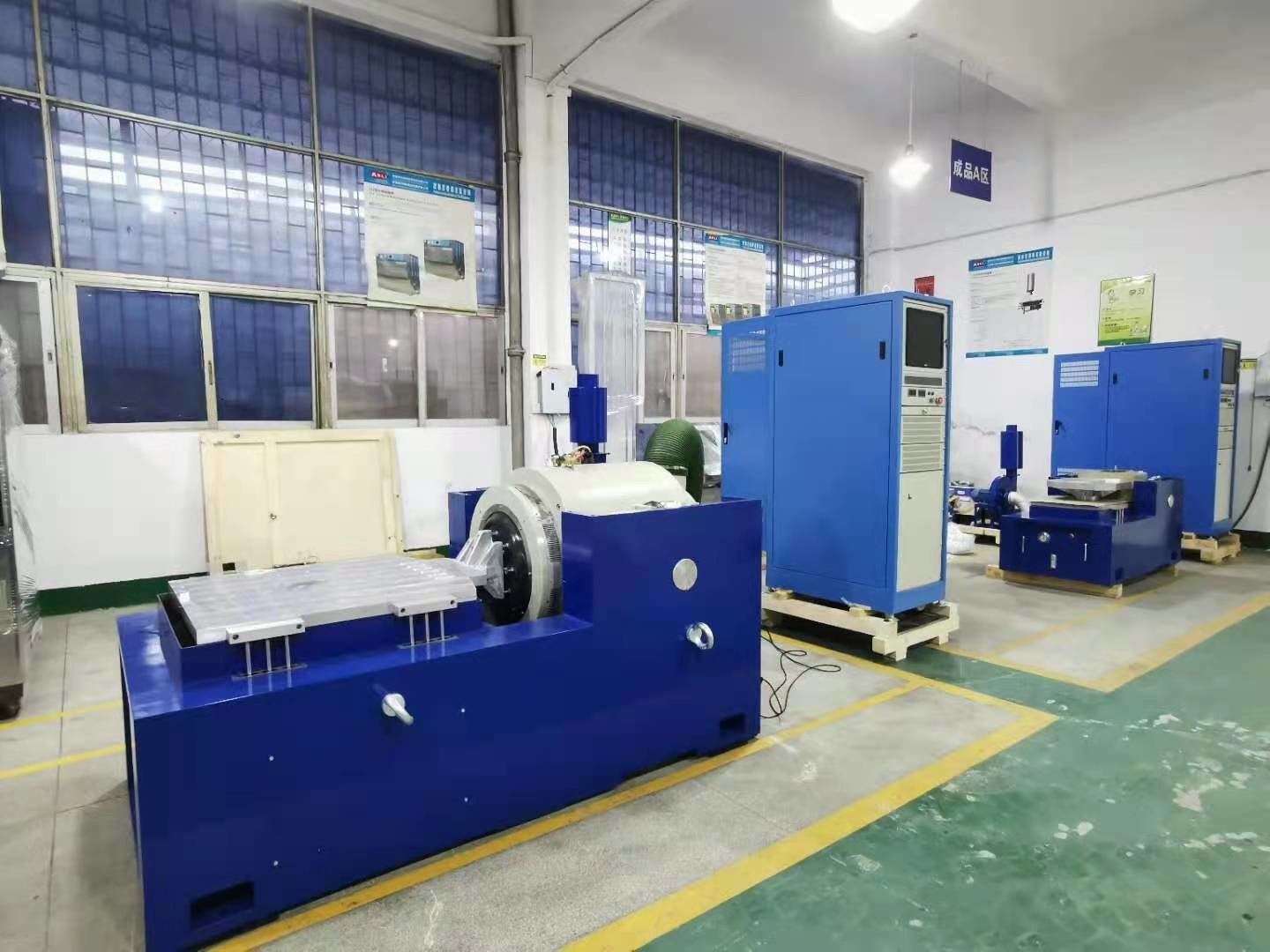

Zdjęcia dla referencji:
Więcej informacji:
Szczegóły opakowania:
Jeśli masz jakiekolwiek wątpliwości lub potrzeby dotyczące 5~2000hz częstotliwości elektrodynamicznego system wibracji Shaker dla urządzeń elektrycznych Test laboratoryjny, Welcome do kontaktu z nami!
