Co to jest badanie wibracji?
Badania i dane dotyczące drgań sprzyjają lepszemu zrozumieniu stanu maszyny, wydajności i lepszej wydajności, szacunków i harmonogramów pracy.Dzięki zestawieniu danych dotyczących całego okresu użytkowania i obciążenia dowolnej maszyny w krótkim okresie czasuBadania wibracyjne pomagają w tym, że dostarczają informacji na temat stanu pracy i kondycji maszyn, konstrukcji, a nawet produktów.
Pobierz dokument do przechowywania -- kliknij tutaj ----→sprzęt do badań drgań ES-10.pdf

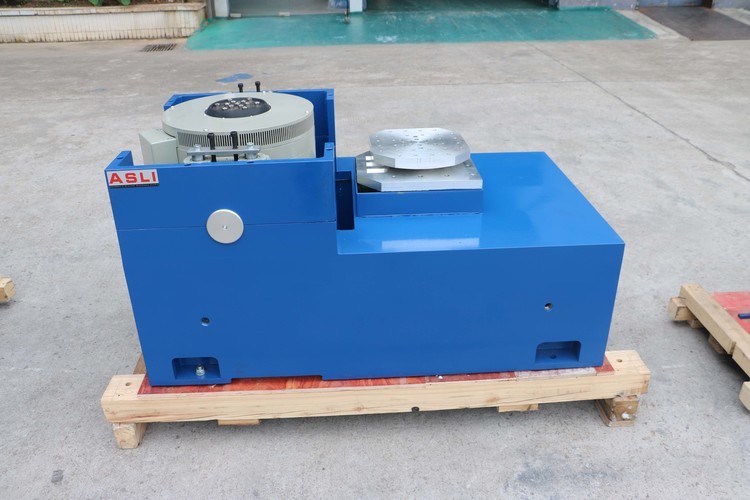

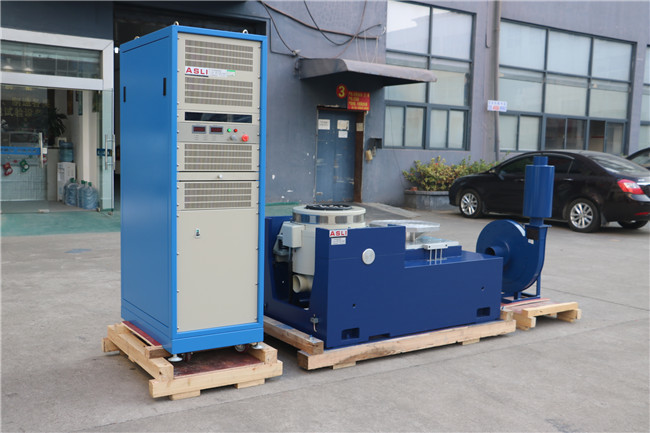

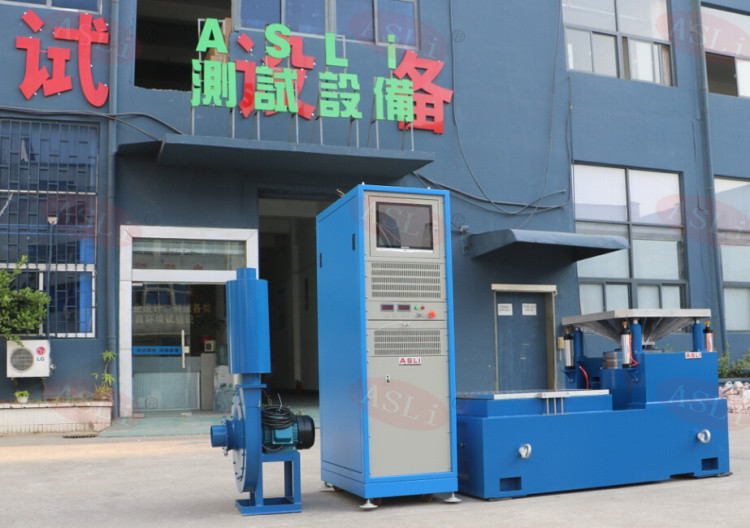

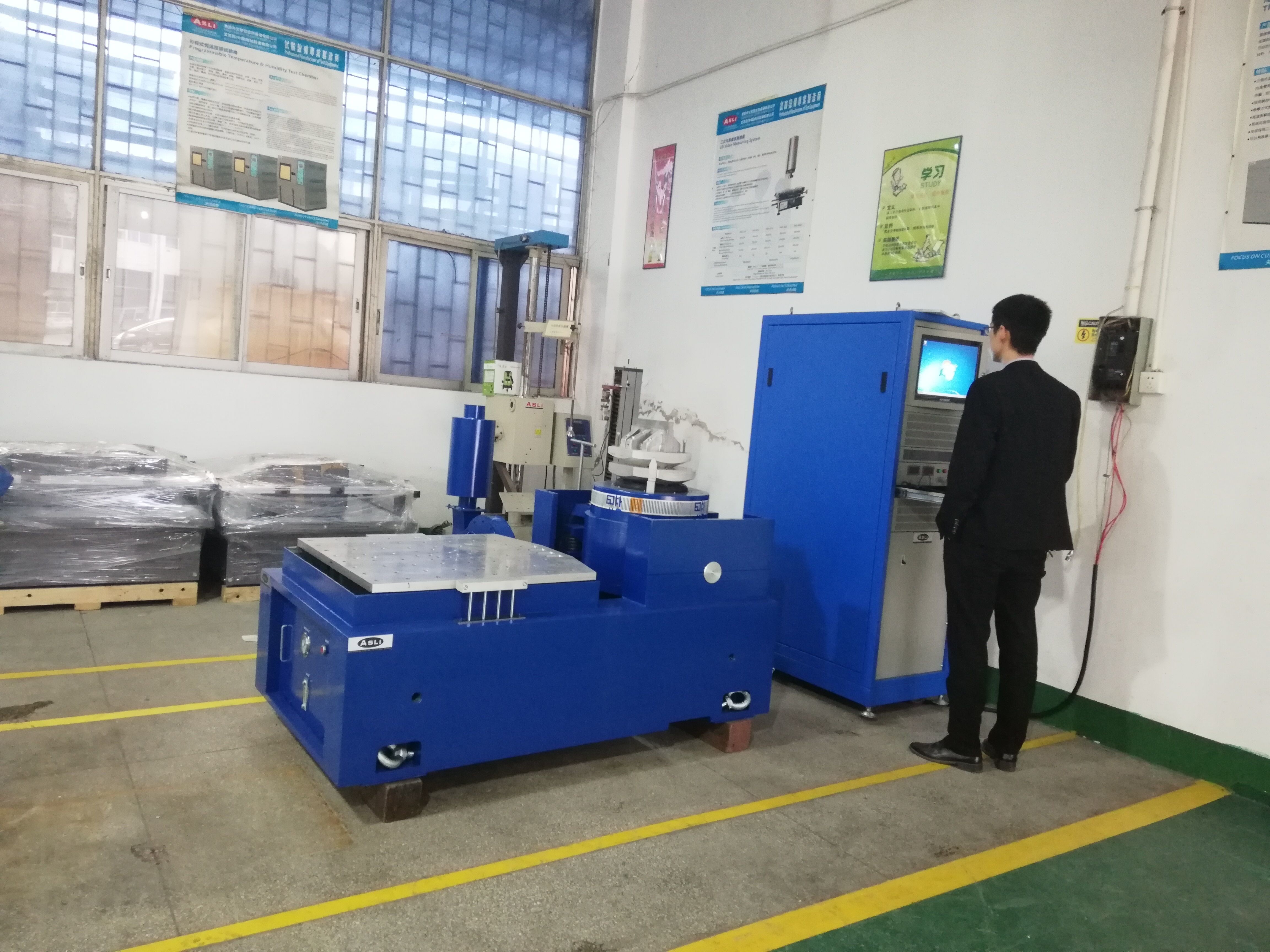

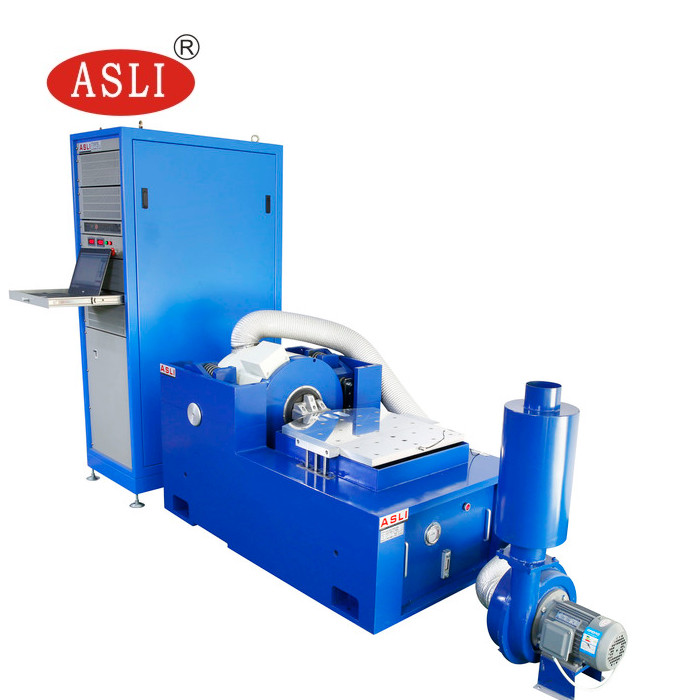

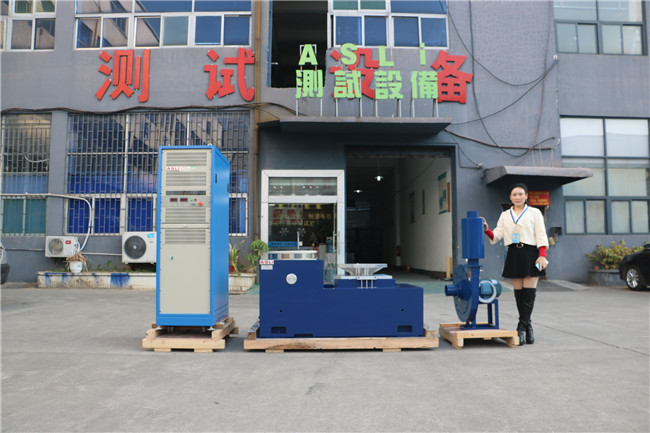

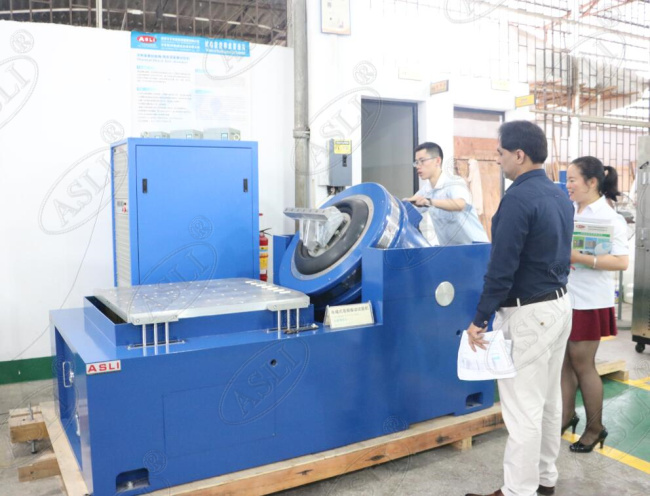

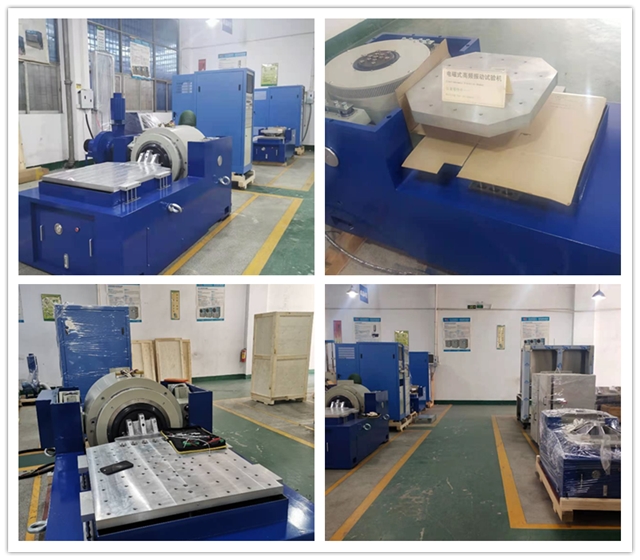

Urządzenie elektrodynamicznego wstrząsacza wibracyjnego z stołem ze stopu magnezu i poziomym ławkiem
Tabela drgań sinusów i losowości/3 osi urządzenie do testowania kierunku drgań symuluje szereg kontrolowanych drgań ((fala oceanu, wiatr, trzęsienie ziemi, deszcz...), wytwarzanych przez naturalne lub wytworzone przez człowieka.Produkty testowane są odporne na transport i drgania w środowisku przez całe życieJest on szeroko stosowany w obronie narodowej, lotnictwie, lotnictwie, komunikacji, elektronikach, motoryzacji, sprzęcie gospodarczym itp.
Urządzenie elektrodynamicznego wstrząsacza wibracyjnegoCechy
1Lekka armatura, wysoka sztywność, częstotliwość 4000 Hz.
2Komputer łączy linię sterowania, natychmiast przechowuj materiały.
3Wyświetlacz kontrolny.
4Niska odporność i wysoka wydajność, wysoka wydajność, niskie koszty.
5Wysoka niezawodność, niska awaria.
| Elektrodynamiczny typ urządzenia do badania drgań | |||
| Model | ES-3 | ES-6 | ES-10 |
| Poziom siły sinusów ((N) | 2940 | 5880 | 9800 |
| Siła radomowa ((N) | 2940 | 5880 | 9800 |
| Siła uderzeniowa (bmx) | 5880 | 11760 | 19600 |
| Częstotliwość ((Hz) | 5-3500 | 5-3000 | 5-3000 |
| Maksymalne przyspieszenie ((m/s2)) | 980 | 980 | 1000 |
| Prędkość oznaczona ((m/s) | 1.6 | 1.5 | 2.0 |
| Maks.przesunięcie ((MMp-p) | 25 | 25 | 25 |
| Maksymalne obciążenie ((kg) | 120 | 200 | 120 |
| Pojemność zużycia (KVA) | 7.5 | 17 | 22 |
Wymagania dotyczące poziomego stoiska:
W ramach małej ładowni, aby osiągnąć większe przyspieszenie i częstotliwość pracy, aby poprawić zdolność ładowania i wydajność całej maszyny.
Ławka horyzontalna i wibracyjna są typu integralnego, z doskonałą strukturą, wygodną instalacją i regulacją.
Ścieżka pod ciśnieniem statycznym, w kształcie litery V, odporna na nachylenie i obciążenie.
Wbudowana pompa olejowa, dobra konstrukcja i łatwa obsługa.
parametry techniczne rozszerzacza poziomego:
| Model | Rozmiar ławki (mm) | Zakres częstotliwości (Hz) | Masa ruchomych części (kg) |
| LT0303 | 300×300×22 300×300×26 300 × 300 × 30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400 × 400 × 30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 |
5-800 5-1100 5-1400 |
126 168 210 |
Jeśli potrzebujesz więcej informacji na temat Urządzenie elektrodynamicznego wstrząsacza wibracyjnego z stołem ze stopu magnezu i poziomym ławkiemProszę, nie wahaj się wysłać zapytania.
