Co to jest badanie wibracji wysokiej częstotliwości?
Wysokiej częstotliwości, wysokiej wydajności systemy badania drgań hydraulicznych do zastosowań pionowych, poziomych, wieloosiowych, obrotowych i akustycznych.rozszerzacze głowy, zasilacze hydrauliczne, łożyska, sprzęgły i tabele drgań skrętnych.

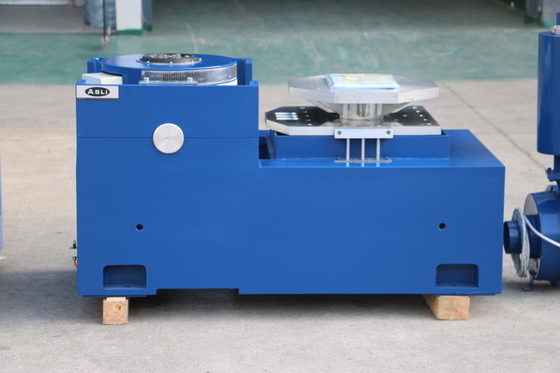

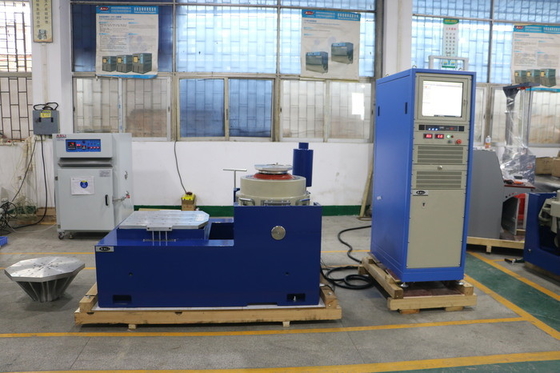

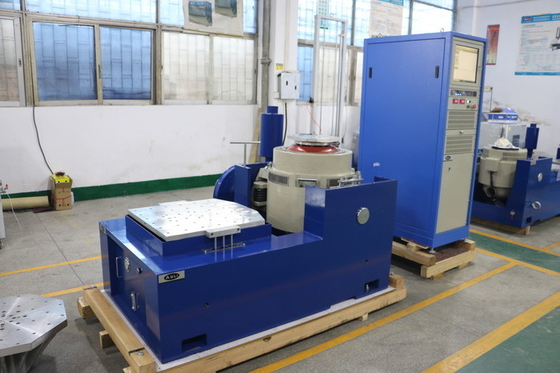

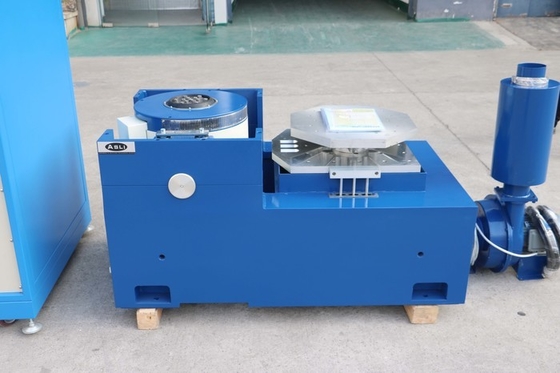

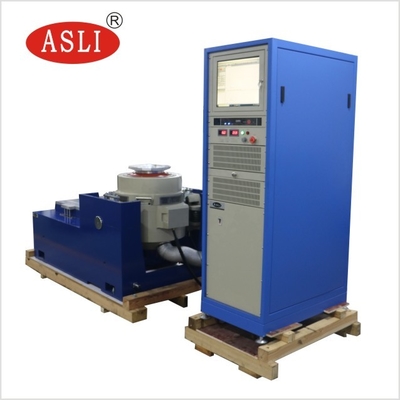

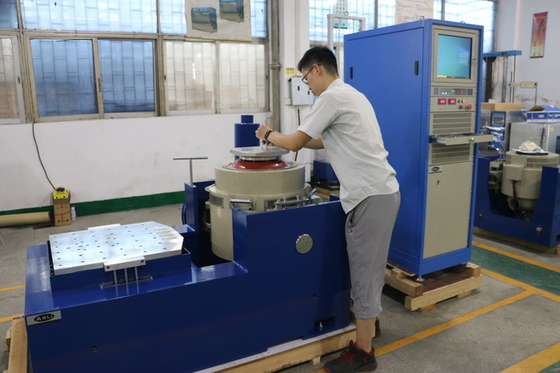

Systemy badawcze silników silnikowych wysokiej częstotliwości typu elektrodynamicznego
Pobierz dokument do przechowywania -- kliknij tutaj ----→System badania drgań mechanicznych ES-10.pdf
systemy badania drgań elektromagnetycznych w celu kontroli przez stronę trzecią
Parametry techniczne:
| Model |
Poziom nominalny Siła (N) |
Wyniki oceny Siła (N) |
Częstotliwość Zakres (Hz) |
Poziom przyspieszenia (m/s)2) | Prędkość znamionowa ((m/s) |
Nominalne przesunięcie (p-p) mm |
Maks. ładunek (kg) | przemieszczająca się cewka ((Kg) |
Wymiar Ruchowa cewka ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
Charakterystyka:
1. Zroboczy układ zawieszenia i kierowanie ruchem liniowym, silna nośność, dobre funkcje kierowania, wysoka stabilność.
2Poduszka powietrzna o wysokiej sztywności statycznej i niskiej sztywności dynamicznej, silna nośność, doskonała wydajność w zakresie zmienności amplitudy.
3Wysokiej wydajności przełącznik zasilania klasy D, prąd szczytowy 3-sigma, niskie zużycie energii i minimalne zniekształcenie harmoniczne.
4Szybka samodiagnoza z bezpieczeństwem, wysoka niezawodność.
5. poduszki powietrzne urządzenie izolacyjne dla platformy wibracyjnej bez potrzeby dodatkowej podstawy, doskonałe odtworzenie fali wibracyjnej i zmniejszenie przepuszczalności wibracji.
6Platformy ekspansji poziome i pionowe do różnych zastosowań.
7Prosta operacja kontrolera.
parametry techniczne rozszerzacza poziomego:
| Model | Rozmiar ławki (mm) | Zakres częstotliwości (Hz) | Masa ruchomych części (kg) |
| LT0303 | 300×300×22 300×300×26 300 × 300 × 30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400 × 400 × 30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
Zasada działania wstrząsacza wibracyjnego
Zasada działania pobudzacza wibracji elektromagnetycznych jest podobna do głośnika, w którym elektrycznaPrzewodnik jest przemieszczany przez działanie siły elektromagnetycznej w polu magnetycznym.w przypadku części ruchomych jest generowana przez równowagę pomiędzy prądem napędowym a strumieniem magnetycznym.Kontrola prądu napędowego, można sterować generatorem wibracji.
Maksymalny poziom przyspieszenia ekscytatora drgań elektromagnetycznych jest określony przez maksymalnyPrzy niskiej częstotliwości przemieszczanie ruchomego elementu jest ograniczone w taki sposób, żeczęstotliwość rezonansu ruchomego elementu jest ustawiona wyżejniż górna granica zakresu częstotliwości.
Wydajność generatora wibracji może być odzwierciedlona na wykresie, który wyświetla maksymalneWykorzystując wykres log-log, ograniczenie przemieszczeniamoże być wyrażona przez prostą linię o nachyleniu 6 dB/oktawy.
Jeśli potrzebujesz więcej informacji na temat wysokiej częstotliwości elektrodynamiki typu wysokiej częstotliwości systemów testowych Shaker, proszę nie wahaj się wysłać zapytanie.
