Pionowy sprzęt do badania wibracji Elektrodynamiczny wibrator wibracyjny Poznaj JESD 22-B103B dla komponentów
Opis Zastosowanie:
Pionowy sprzęt do badania wibracji Elektrodynamiczny wibrator wibracyjny Poznaj JESD 22-B103B dla komponentówjest przyzwyczajony do środowisk edukacyjnych, badawczych i laboratoryjnych.Aprzyjął strukturę podwójnego obwodu magnetycznego, samogenerujące się koła działania szkieletu, podporę powietrzną i łożyska toczne oraz prowadzenie liniowe, izolację czopa zaawansowaną nowoczesną technologią i specjalną technologią, można wykonać w trójosiowym teście wibracji sinusoidalnych X, Y, Z i szerokopasmowym badania losowych drgań, które należy uzupełnić klasycznym (półsinusoidalnym, trapezowym, piłokształtnym) badaniem widma reakcji na impulsy i wstrząsy.Produkty te są szeroko stosowane w obronie narodowej, broni, lotnictwie, kosmonautyce, komunikacji, elektronice, urządzeniach elektrycznych, komunikacji, sprzęcie gospodarstwa domowego i innych dziedzinach.
| Model: ES-3 | |
|---|---|
| Ciąg sinusoidalny | 300kgf |
| Losowe pchnięcie | 300kgf |
| Siła uderzenia | 600kgf |
| Zakres częstotliwości | 2 ~ 2500 Hz |
| Kontynuacja przemieszczenia | 25mm |
| Wpływ przemieszczenia | 25mm |
| Maksymalna prędkość | 1,8 m/s |
| Maksymalne przyspieszenie | 981m/s2 |
| Ruchoma średnica cewki | Φ150mm |
| Pozwól na ekscentryczny moment | >196Nm |
| Załaduj punkt połączenia | 6 punktów |
| Równoważna masa ruchomych części | 3 kg |
| Rozmiar śrub do blatów (standard) | M8 |
| Tabela rozmieszczenia śrub (średnica, obwód) | 8 na Φ100mm, 8 na Φ,200mm. |
| Częstotliwość izolacji osiowej | <3 Hz |
| Maksymalne obciążenie | 120 kg |
| Wyciek strumienia magnetycznego | <1mT |
| Wymiary (bez opakowania) (dł. × szer. × wys.) | 730mm×550mm×650mm |
| Stół wibracyjny Waga | 450 kg |
Pionowy sprzęt do badania wibracji Elektrodynamiczny wibrator wibracyjny Poznaj JESD 22-B103B dla komponentówCechy:
1. Dobrze zaprojektowany dynamiczny szkielet kołowy o wyższej częstotliwości rezonansu osiowego.
2. Obwód dwumagnetyczny, niski wyciek strumienia magnetycznego, zwarta konstrukcja i racjonalność.
3. Łożyska wałeczkowe wahacza, proste i zorientowane na import kompozytowe zorientowanie sztywności korpusu, mimośrodowa nośność.
4. Podstawa izolacyjna Trunnion przeznaczona do stosowania hormonów, instalacja wygody mobilnej.
5. Zaawansowana technologia porusza się po systemie, aby zapewnić dynamiczny krąg o wysokiej niezawodności.
6. Nowa konstrukcja kanału i poprawa efektu chłodzenia.
7. Sztywność statyczna, sztywność dynamiczna małego balonu łożyska, podnosząca nośność stołu wibracyjnego, poprawiająca wydajność przy niskich częstotliwościach.
SkładPionowy sprzęt do badania wibracji Elektrodynamiczny wibrator wibracyjny Poznaj JESD 22-B103B dla komponentów

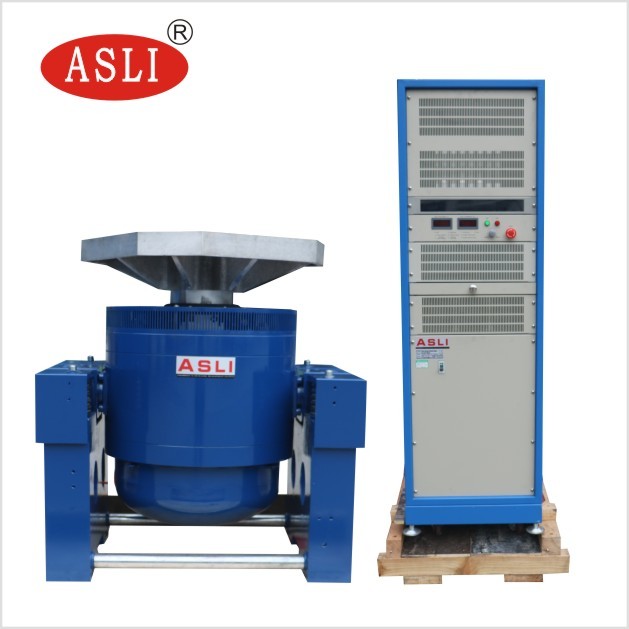

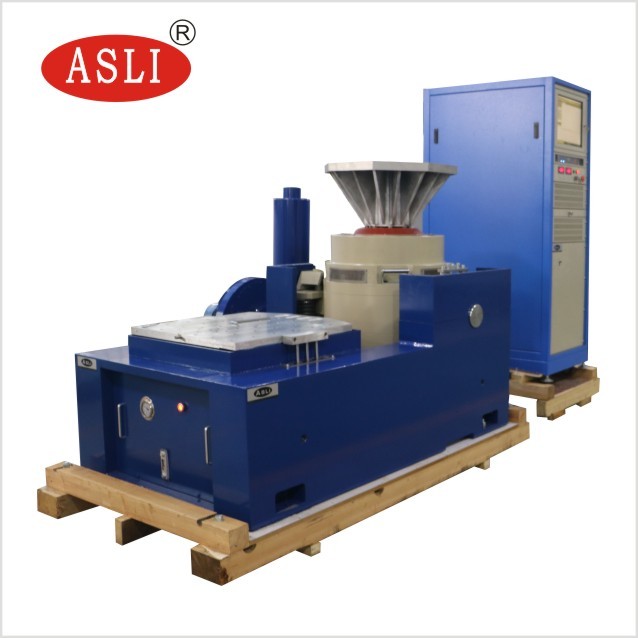

Stanowisko do testów wibracyjnych, wzmacniacz mocy, wentylator chłodzący, stół antypoślizgowy, ekspander pionowy

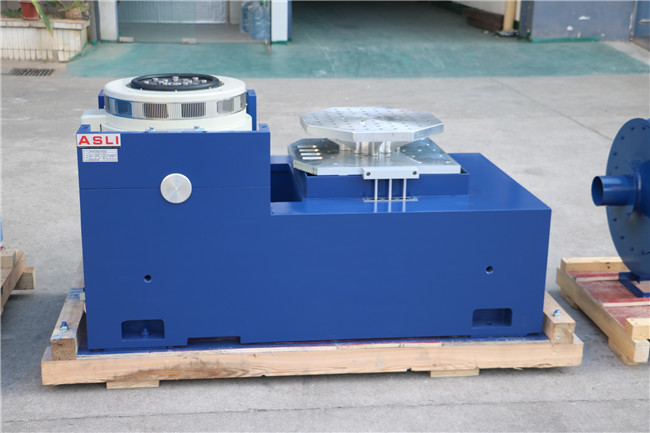

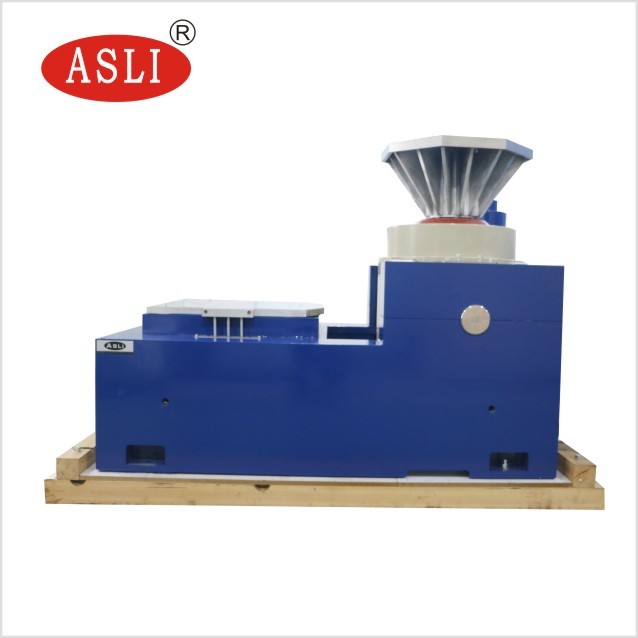

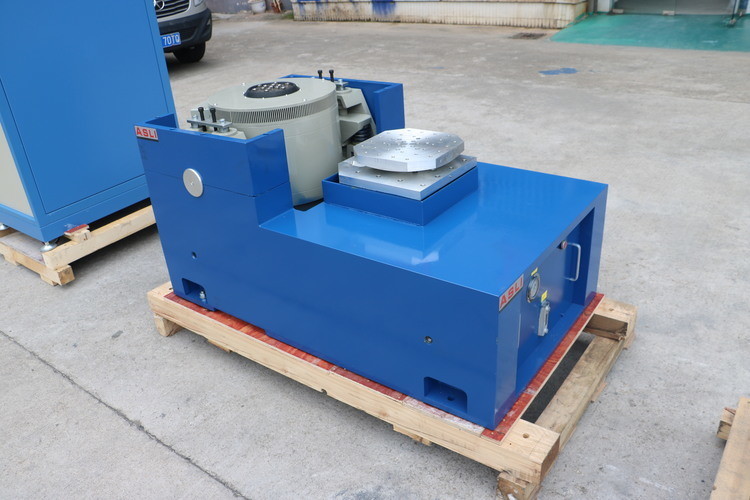

Funkcje stojaka poziomego:
W ramach małego stołu załadunkowego, aby uzyskać wyższe przyspieszenie i częstotliwość roboczą, aby poprawić ładowność i wydajność całego stołu maszynowego.
Ławka pozioma i ławka wibracyjna są typu integralnego, o doskonałej konstrukcji, wygodzie instalacji i regulacji.
Statyczny tor dociskowy w kształcie litery V, odporny na zbocza i obciążenia skośne.
Wbudowana pompa olejowa, dobra konstrukcja i łatwa obsługa.

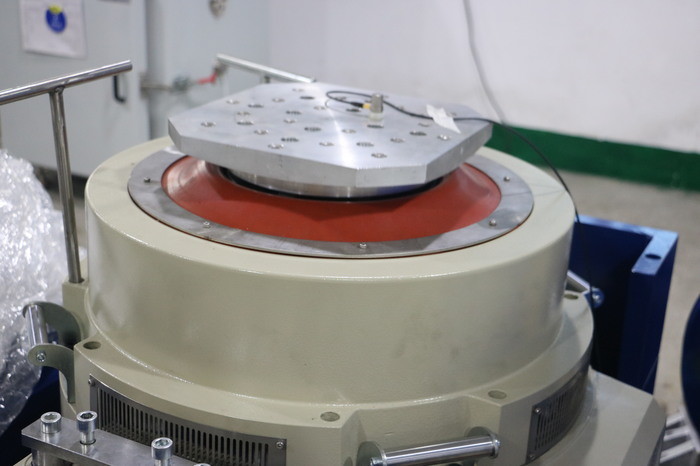

Funkcje pionowej ławki rozszerzonej:
Pionowy przedłużony stół VT i określone zaciski, precyzyjnie obliczona, wyszukana konstrukcja, aby zapewnić klientowi najlepszą wydajność zgodnie z doskonałymi
