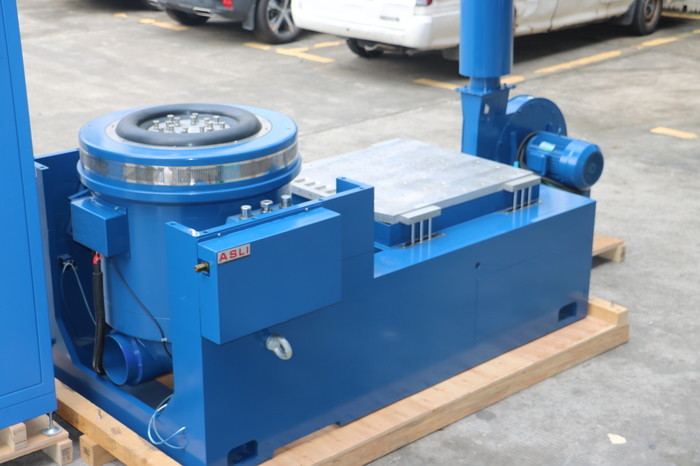

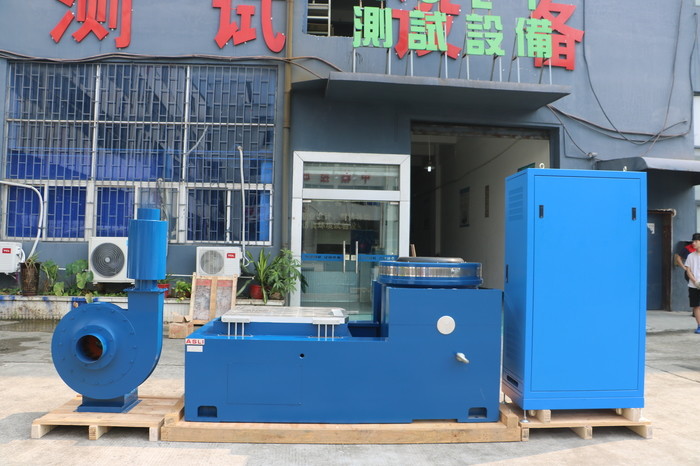

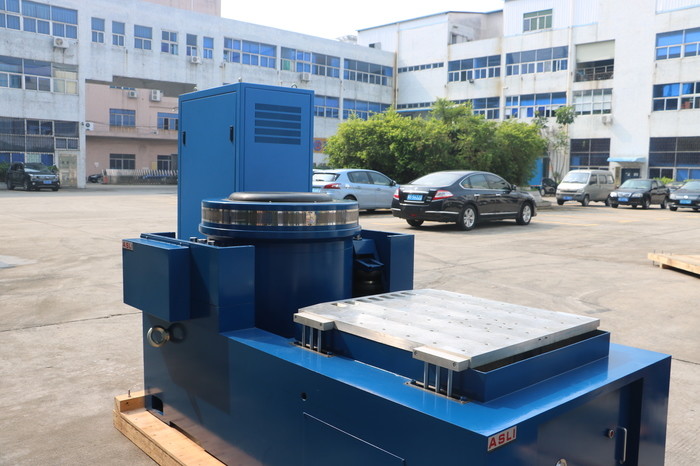

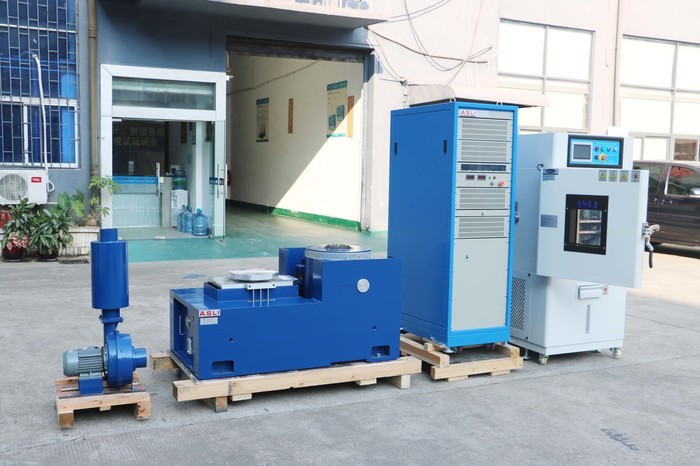

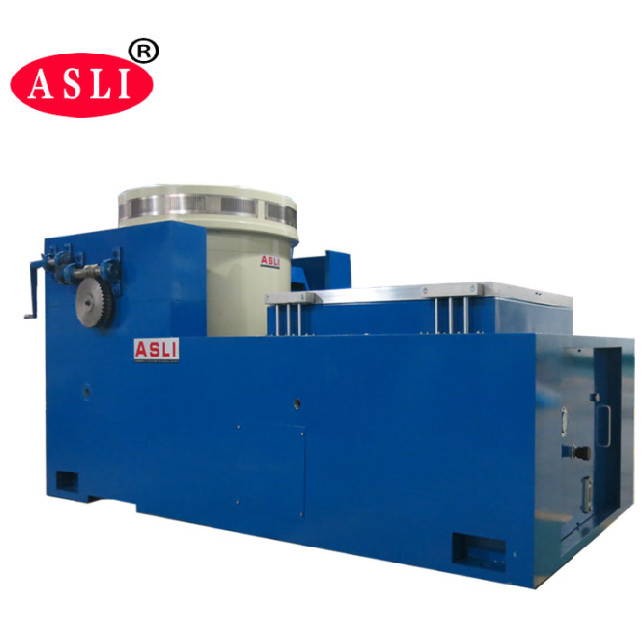

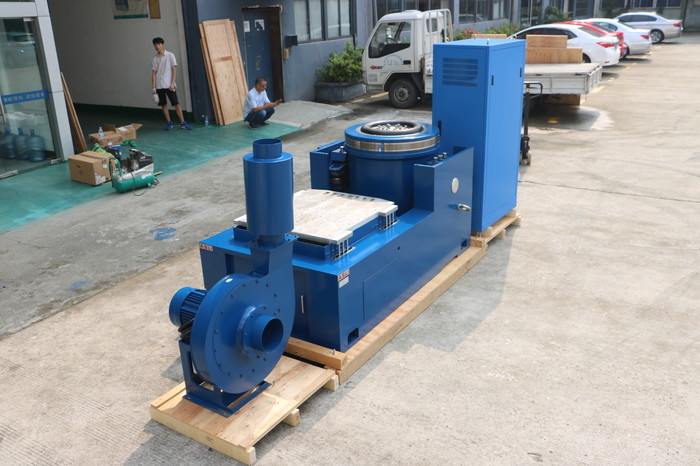

Pionowe i poziome elektrodynamiczne systemy testowania drgań z widmem reakcji na wstrząsy
Product Details
| metoda wibracyjna: | Wibracje sinusoidalne i losowe | kierunek wibracji: | Pionowe i poziome |
|---|---|---|---|
| Częstotliwość: | 3 ~ 3000 Hz | przemieszczenie: | 51mm |
| Aplikacja: | Bateria | Standard: | Un38.3 |
| Funkcjonować: | Widmo reakcji na szok | siła wibracji: | 20KN |
| Podkreślić |
System do badania drgań elektrodynamicznych,pionowy,poziomy wstrząsacz wibracji |
||
Product Description
Pionowe i poziome elektrodynamiczne systemy testowania wibracji ze spektrum odpowiedzi na wstrząsy zapewniają kompleksowe trójosiowe testowanie wibracji sinusoidalnych i szerokopasmowych losowych, a także klasyczne testowanie impulsowe (półsinusoidalne, trapezoidalne, piłokształtne) i analizę spektrum odpowiedzi na wstrząsy. Systemy te są szeroko stosowane w przemyśle obronności narodowej, zbrojeniowym, lotniczym, kosmicznym, telekomunikacyjnym, elektronicznym, AGD i RTV.
Pobierz: Urządzenie do testowania wibracji ES-20 (PDF)- GB/T 31486-2015 — Wymagania dotyczące wydajności elektrycznej i metody testowania akumulatora trakcyjnego pojazdu elektrycznego
- UL 1642:2012 — Norma dla akumulatorów litowych
- UL 2054:2012 — Akumulatory domowe i komercyjne
- UN38.3 (2012) — Część 3: Propozycja transportu towarów niebezpiecznych — podręcznik testów i norm
- IEC 62133-2:2017 — Wymagania bezpieczeństwa dotyczące przenośnych zamkniętych wtórnych ogniw i akumulatorów z nich wykonanych, do użytku w zastosowaniach przenośnych — Część 2: Systemy litowe
| Model | Moc siły sinusoidalnej (N) | Moc siły losowej (N) | Zakres częstotliwości (Hz) | Przyspieszenie znamionowe (m/s²) | Prędkość znamionowa (m/s) | Przemieszczenie znamionowe (p-p) mm | Maks. Obciążenie (Kg) | Cewka ruchoma (Kg) | Wymiary cewki ruchomej (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
- Dobrze zaprojektowany szkielet koła dynamicznego o wysokiej częstotliwości rezonansu osiowego.
- Dwumagnetyczny obwód z niskim wyciekiem strumienia magnetycznego, kompaktowa i racjonalna konstrukcja.
- Łożyska rolkowe drążka wahadłowego o prostym, zorientowanym na import, sztywności kompozytowej i dużej nośności mimośrodowej.
- Fundament izolacyjny obrotnicy dedykowany do izolacji drgań, oferujący wygodną instalację mobilną.
- Zaawansowana technologia w całym systemie ruchomym zapewnia wysoką niezawodność koła dynamicznego.
- Nowa konstrukcja kanału poprawia efekt chłodzenia.
Pionowa ława przedłużająca VT i dedykowane zaciski są precyzyjnie obliczone i starannie zaprojektowane, aby zapewnić klientom najlepszą wydajność dzięki doskonałej konstrukcji, wysokiej jakości materiałom i doskonałemu wykonaniu.
| Model | Waga (kg) | Maks. Częstotliwość (Hz) | Rozmiar ławy |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
- Mała ława obciążeniowa umożliwia wyższe przyspieszenie i częstotliwość roboczą, poprawiając nośność i ogólną wydajność ławy maszynowej.
- Ława pozioma i ława wibracyjna są zintegrowane, mają doskonałą konstrukcję, są wygodne w instalacji i regulacji.
- Tor ciśnienia statycznego, w kształcie litery V, z możliwością odporności na pochyłości i obciążenia mimośrodowe.
- Wbudowana pompa olejowa o dobrej konstrukcji i łatwej obsłudze.
Jeśli masz jakiekolwiek pytania lub potrzeby dotyczące pionowych i poziomych elektrodynamicznych systemów testowania wibracji ze spektrum odpowiedzi na wstrząsy, nie wahaj się wysłać zapytania.
