sprzęt do badań drgań ES-10.pdf

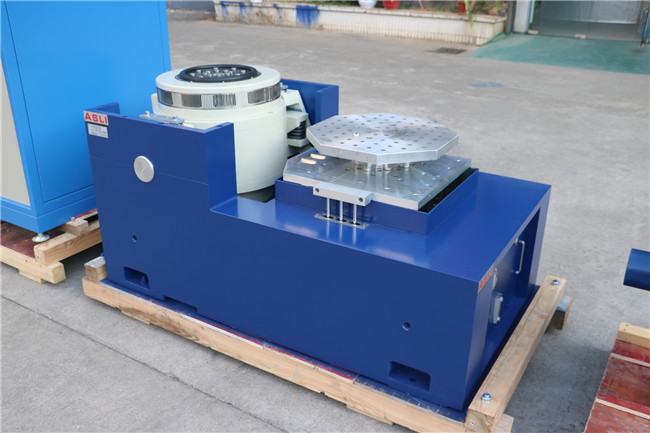

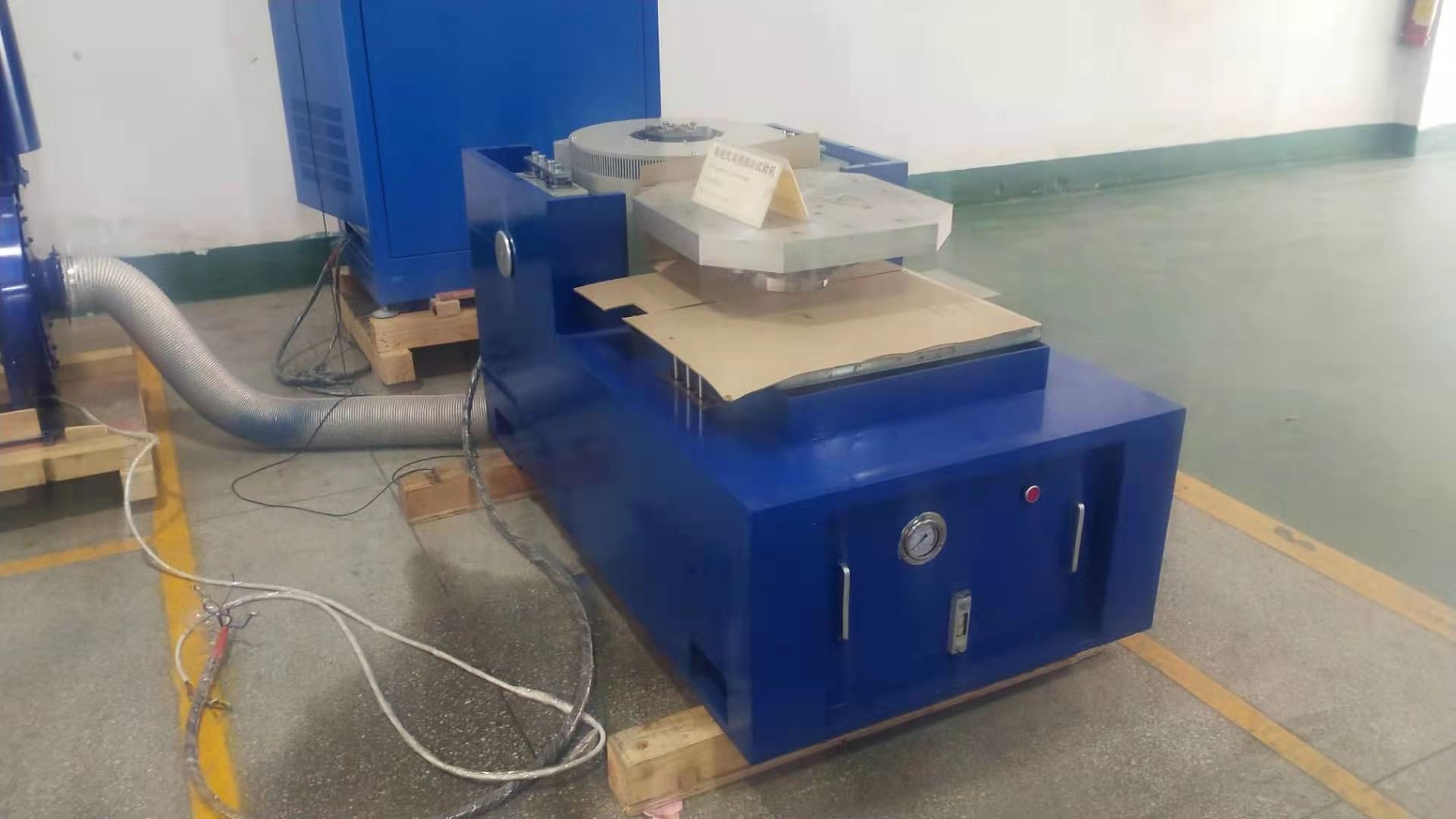

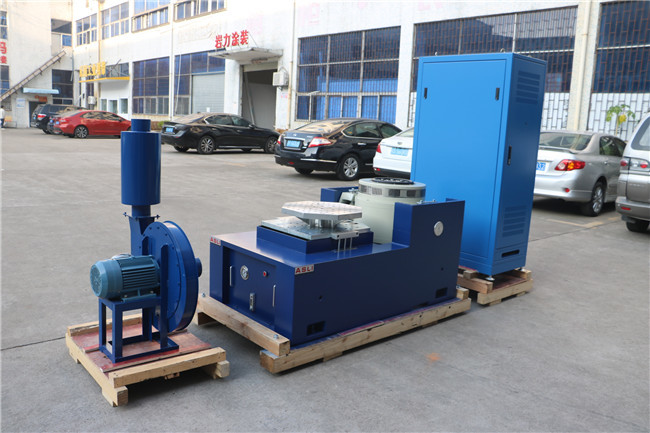

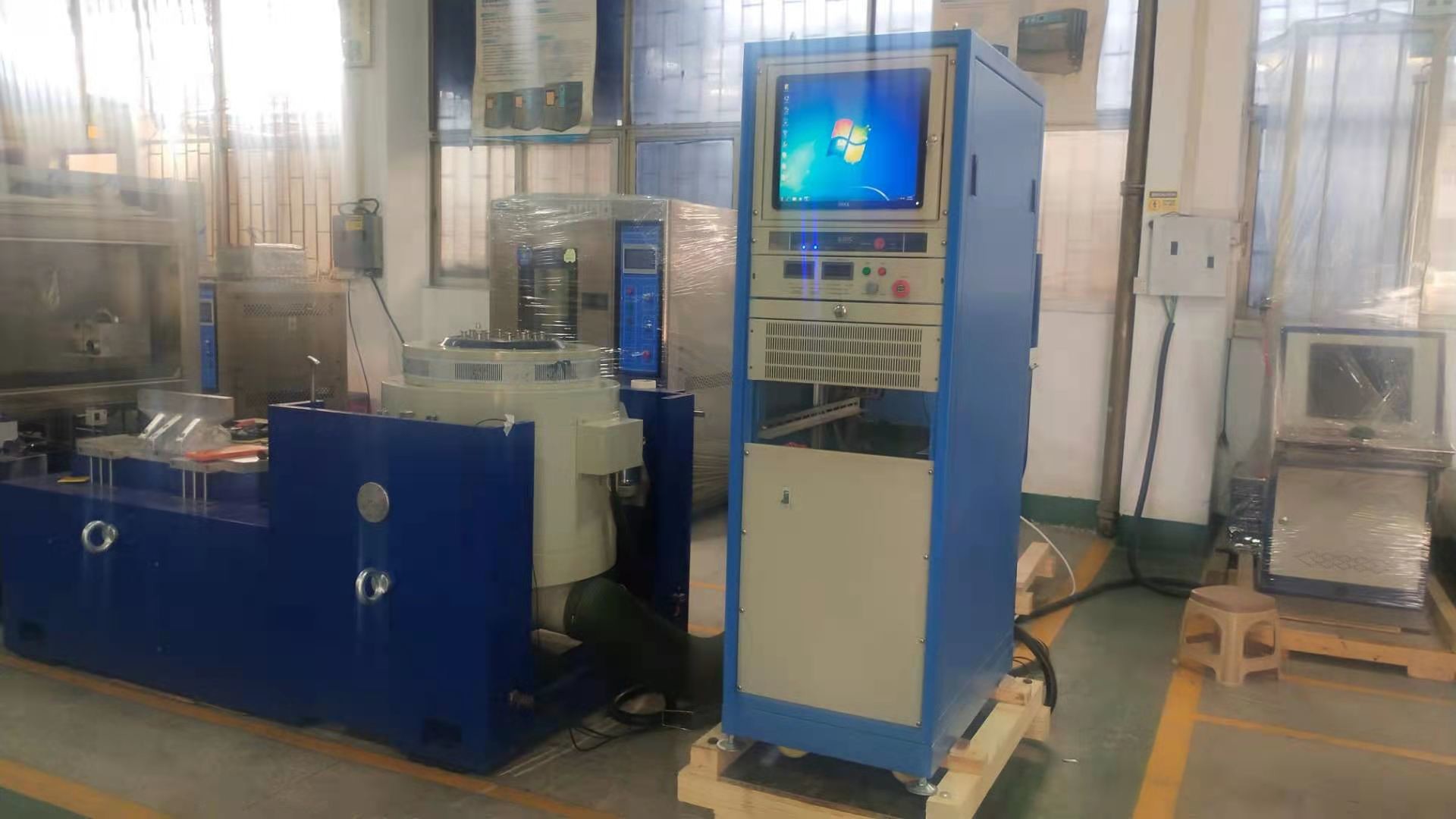

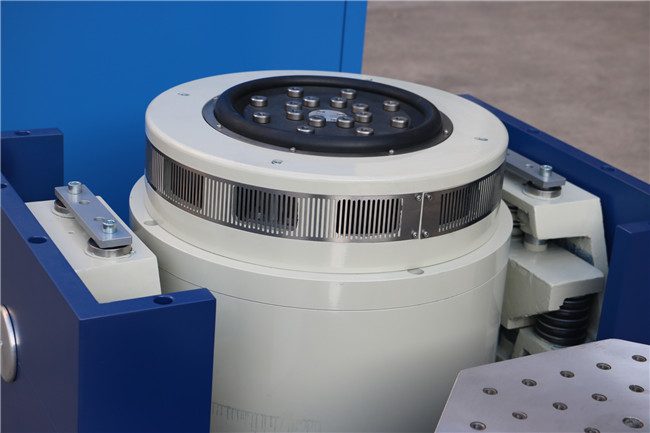

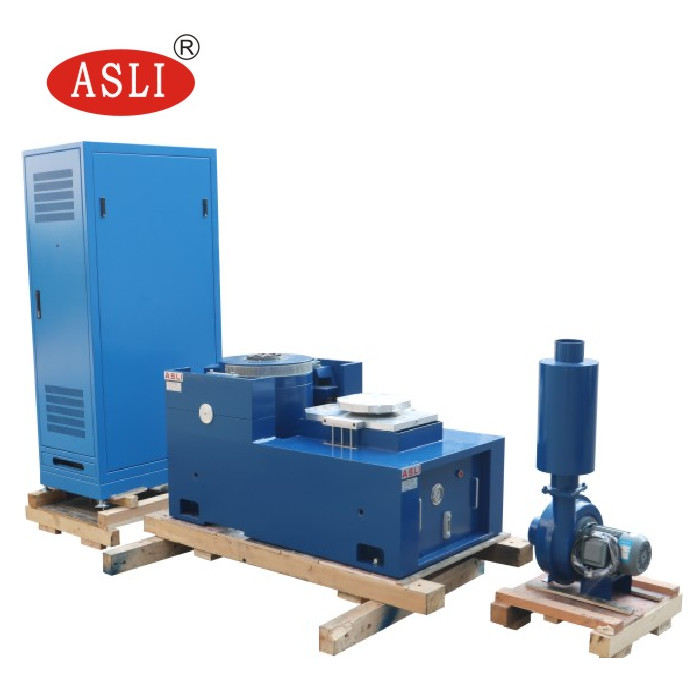

Standardowy elektrodynamiczny wstrząsacz wibracji IEC
Zasada działania wstrząsacza wibracyjnego
Zasada działania pobudzacza wibracji elektromagnetycznych jest podobna do głośnika, w którym elektrycznaPrzewodnik jest przemieszczany przez działanie siły elektromagnetycznej w polu magnetycznym.w przypadku części ruchomych jest generowana przez równowagę między prądem napędowym a strumieniem magnetycznym.Kontrola prądu napędowego, można sterować generatorem wibracji.
Maksymalny poziom przyspieszenia ekscytatora drgań elektromagnetycznych jest określony przez maksymalnyPrzy niskiej częstotliwości przemieszczanie ruchomego elementu jest ograniczone tak, żeczęstotliwość rezonansu ruchomego elementu jest ustawiona wyżejniż górna granica zakresu częstotliwości.
Wydajność generatora wibracji może być odzwierciedlona na wykresie, który wyświetla maksymalneWykorzystując wykres log-log, ograniczenie przemieszczeniamoże być wyrażona przez prostą linię o nachyleniu 6 dB/oktawy.
Parametry techniczne:
| Model |
Poziom nominalny Siła (N) |
Wyniki oceny Siła (N) |
Częstotliwość Zakres (Hz) |
Poziom przyspieszenia (m/s)2) | Prędkość znamionowa ((m/s) |
Nominalne przesunięcie (p-p) mm |
Maks. ładunek (kg) | przemieszczająca się cewka ((Kg) |
Wymiar Ruchowa cewka ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
Charakterystyka:
1. Zroboczy układ zawieszenia i kierowanie ruchem liniowym, silna nośność, dobre funkcje kierowania, wysoka stabilność.
2Poduszka powietrzna o wysokiej sztywności statycznej i niskiej sztywności dynamicznej, duża nośność, doskonała wydajność w zakresie zmienności amplitudy.
3Wysokiej wydajności przełącznik zasilania klasy D, prąd szczytowy 3-sigma, niskie zużycie energii i minimalne zniekształcenie harmoniczne.
4Szybka samodiagnoza z bezpieczeństwem, wysoka niezawodność.
5. poduszki powietrzne urządzenie izolacyjne dla platformy wibracyjnej bez potrzeby dodatkowej podstawy, doskonałe odtworzenie fali wibracyjnej i zmniejszenie przepuszczalności wibracji.
6Platformy ekspansji poziome i pionowe do różnych zastosowań.
7Prosta operacja kontrolera.
parametry techniczne rozszerzacza poziomego:
| Model | Rozmiar ławki (mm) | Zakres częstotliwości (Hz) | Masa ruchomych części (kg) |
| LT0303 | 300×300×22 300×300×26 300 × 300 × 30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400 × 400 × 30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
Jeśli masz jakiekolwiek wątpliwości lub potrzeby dotyczące IEC Standard Vibration Electro-Dynamic Vibration Shaker, proszę nie wahaj się wysłać zapytanie.
