Stand testowy dla wibracji wysokiej częstotliwości ES-30.pdf

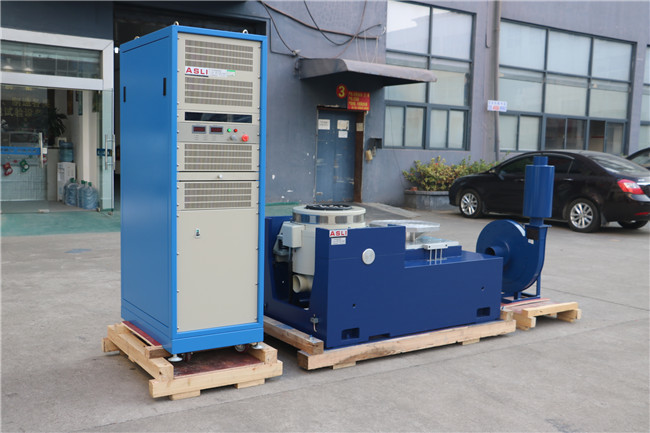

DO-160 Sprzęt do badań wibracji w laboratorium symulacji transportu
Zasada działania wstrząsacza wibracyjnego
Zasada działania tester wibracji jest podobna do głośnika, w którym elektrycznyPrzewodnik jest przemieszczany przez działanie siły elektromagnetycznej w polu magnetycznym.w przypadku części ruchomych jest wytwarzana przez równowagę pomiędzy prądem napędowym a strumieniem magnetycznym.Kontrola prądu napędowego, można kontrolować generator wibracji.
Maksymalny poziom przyspieszenia ekscytatora drgań elektromagnetycznych jest określony przez maksymalnyPrzy niskiej częstotliwości przemieszczanie ruchomego elementu jest ograniczone w taki sposób, żeczęstotliwość rezonansu ruchomego elementu jest ustawiona wyżejniż górna granica zakresu częstotliwości.
Wydajność generatora wibracji może być odzwierciedlona na wykresie, który wyświetla maksymalnąWykorzystując wykres log-log, ograniczenie przemieszczeniamoże być wyrażona przez prostą linię o nachyleniu 6 dB/oktawy.
| Wstrząsacz | |
| Siła sinus (szczyt) | 30kN |
| Siła uderzeniowa (szczyt) | 60 kN |
| Zakres częstotliwości | 5~2800Hz |
| Przesunięcie (nieprzerwane) | 100 mm |
| Max. prędkość | 10,8 m/s |
| Maks. przyspieszenie | 100 g |
| Średnica armatury | 445 mm |
| częstotliwość rezonansu pierwszego rzędu | 2,400 Hz |
| Dopuszczalny moment ekscentryczny | > 500 Nxm |
| Masa oprawki | 40 kg |
| Wymiar śruby HE/ST | M10 (metryczne) |
| Częstotliwość izolacji drgań ośnych | 3 Hz |
| Maks. ładunek. | 500 kg |
| Wyciek strumienia magnetycznego | ≤ 1 mT |
| Wymiary (L×W×H, niezapakowane) | 1,330x860x1,250 mm |
| Waga (niezapakowana) | 2,500 kg |
| Instalacja | Matka gumowa (wymagane śruby kotwicowe) |

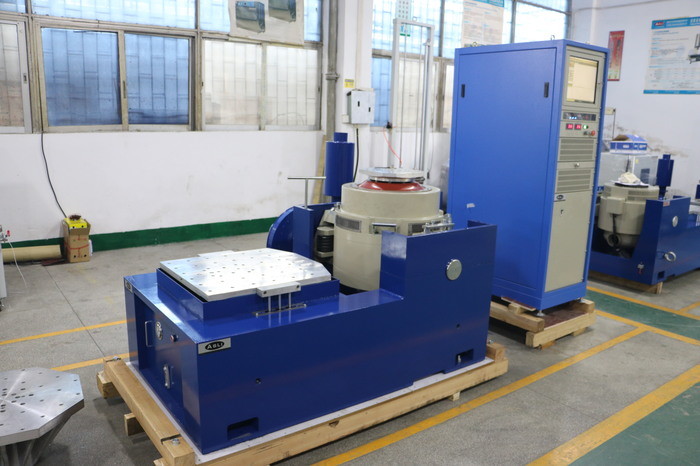

Wyroby z tworzyw sztucznych
1. Zroboczy układ zawieszenia i kierowanie ruchem liniowym, silna nośność, dobre funkcje kierowania, wysoka stabilność.
2Poduszka powietrzna o wysokiej sztywności statycznej i niskiej sztywności dynamicznej, duża nośność, doskonała wydajność w zakresie zmienności amplitudy.
3Wysokiej wydajności przełącznik zasilania klasy D, prąd szczytowy 3-sigma, niskie zużycie energii i minimalne zniekształcenie harmoniczne.
4Szybka samodiagnoza z bezpieczeństwem, wysoka niezawodność.
5. poduszki powietrzne urządzenie izolacyjne dla platformy wibracyjnej bez potrzeby dodatkowej podstawy, doskonałe odtworzenie fali wibracyjnej i zmniejszenie przepuszczalności wibracji.

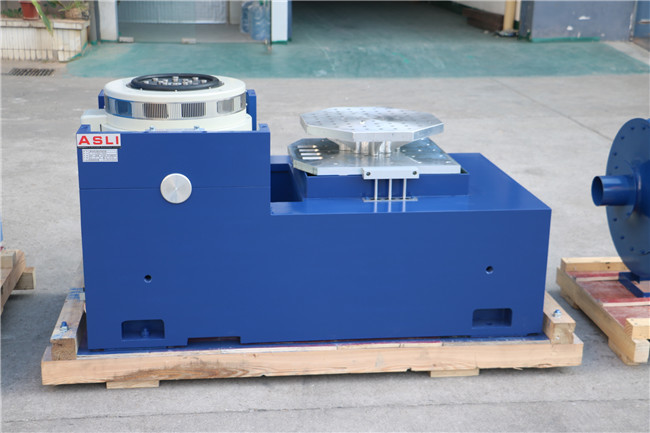

6Platformy ekspansji poziome i pionowe do różnych zastosowań.

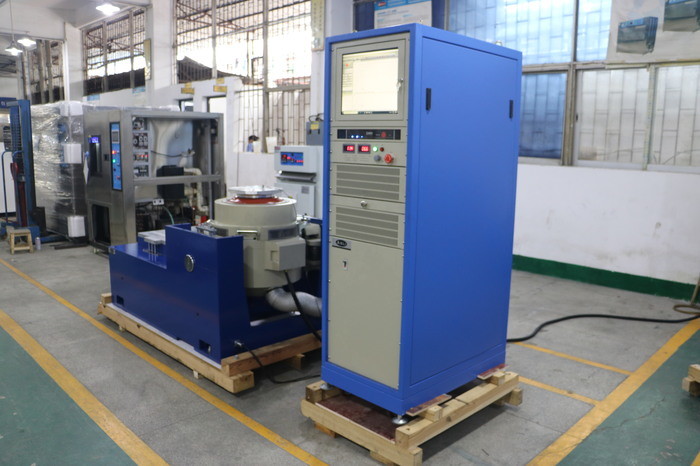

7Prosta operacja kontrolera.
Ogólny wzór obliczania wektoru siły systemów drgań:
Siła ((N) = Masa ((kg) x Przyspieszenie ((m/s2 lub g) x1.3 elementy bezpieczeństwaF=MA*1.3

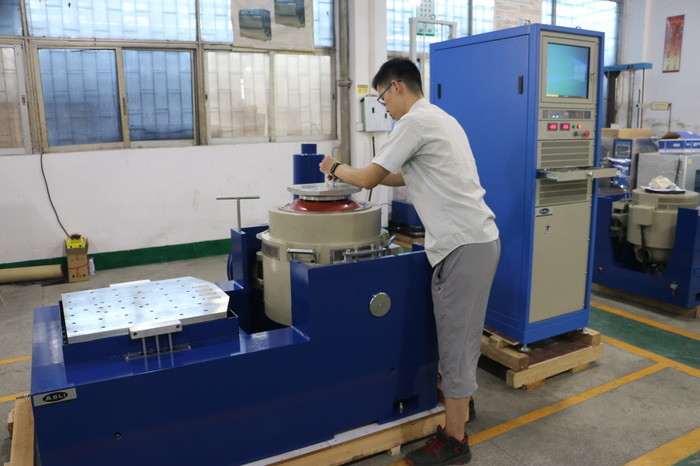

Masa = Armatura wstrząsacza + urządzenie badane + urządzenie (pionowy stół/stół przesuwny z prętem kierowcy)

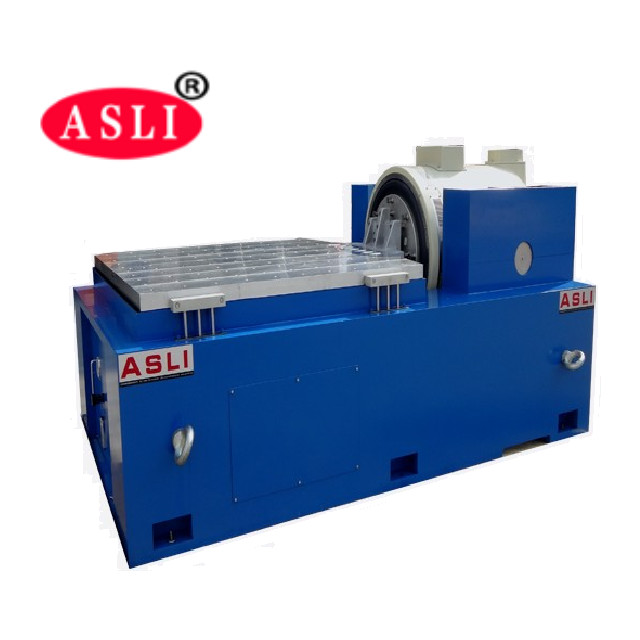

jeśli potrzebujesz więcej informacji oDO-160 Sprzęt do badań wibracji w laboratorium symulacji transportu, nie wahaj się wysłać zapytania.
