Stand testowy dla wibracji wysokiej częstotliwości ES-30.pdf

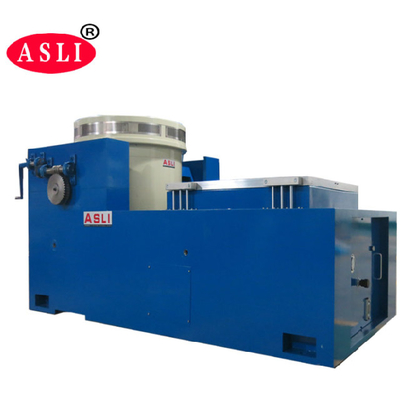

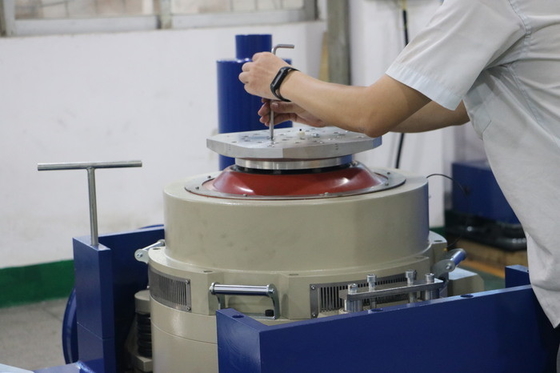

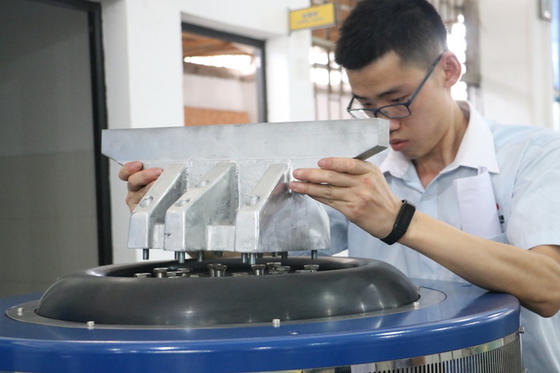

Tabela wstrząsacza o wysokiej częstotliwości typu elektrodynamicznego do badań drgań
Zastosowanie:
Wykorzystuje technologię modulacji szerokości impulsów sinusów cyfrowego wzmacniacza mocy. Jego zasada działania jest następująca:wykorzystując moc przełącznika wysokiej częstotliwości efekt pola MOSFET, poprzez obwod cyfrowy, aby wzmocnić i przywrócić sygnał niskiego napięcia, który jest wprowadzany przez sterownik, Następnie wyjście oryginalny sygnał do wibracji tester ruchomego obwodu cewki,i uruchomić ruch stołu przedłużania tester wibracjiGłówna część cyfrowego wzmacniacza mocy: przednie sterowanie, moduł wzmacniacza mocy, obwód ochronny, część zasilania i szafa elektryczna.

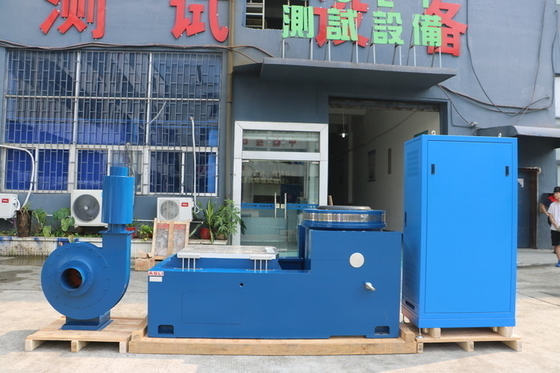

Urządzenie do badania drgań typu elektromagnetycznego Charakterystyka:
1Dobrze zaprojektowany dynamiczny kołowy szkielet, z wyższą częstotliwością rezonancji osiowej.
2Dwu-magnetyczny obwód, niski wyciek strumienia magnetycznego, kompaktowa konstrukcja i racjonalna.
3. łożyska rolkowe rocker rod proste i zorientowane na przywóz składowe, orientacja sztywności ciała, ekscentryczna zdolność do obciążenia.
4- Trunnion izolacja podstawy dedykowane do stosowania hormonów, instalacja komfortu mobilnego.
5Zaawansowana technologia porusza się po całym systemie, zapewniając wysoką niezawodność.
6Nowy projekt kanału i poprawa efektu chłodzenia.
7. sztywność statyczna, dynamiczna sztywność noszącego mały balon, podnosząc pojemność stołu wibracyjnego, poprawiając wydajność niskiej częstotliwości.
Parametry techniczne:
| Model |
Poziom nominalny Siła (N) |
Wyniki oceny Siła (N) |
Częstotliwość Zakres (Hz) |
Poziom przyspieszenia (m/s)2) | Prędkość znamionowa ((m/s) |
Nominalne przesunięcie (p-p) mm |
Maks. ładunek (kg) | przemieszczająca się cewka ((Kg) |
Wymiar Ruchowa cewka ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

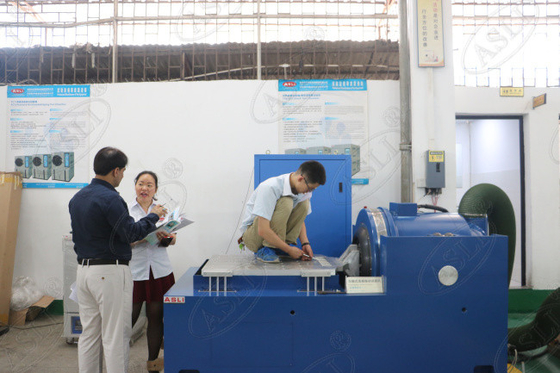

Parametry techniczne tablicy wibracji pionowych:
| Model | Masę (kg) | Maksymalna częstotliwość (Hz) | Rozmiar ławki |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (krągła ławka) | 220 | 350 | Φ1200 |
Krótkie wprowadzenie o fabryce ASLi:
Jesteśmy producentem sprzętu testowego z długą historią, w ciągu ostatnich 25 lat poświęciliśmy się symulacji sprzętu testowego dla środowiska i maszynom do testowania drgań mechanicznych i wstrząsów.Stolik wstrząsów spełnia normy ISTA Wykonaj test szokuJest naszym gwiazdkowym produktem, i uzyskaliśmy certyfikat CE dla tej maszyny.
Wszelkie wątpliwości lub potrzeby dotycząceElektrodynamiczny Typ Wysokiej Częstotliwości Stół wstrząsacz do testów wibracji, proszę nie wahaj się dać mi znać.
