Plik obciążeniaES-3A tester wibracji.pdf
W przypadku systemu testowego wibracji, proszę przygotować się do poniższego i wysłać zapytanie, pomożemy wam polecić odpowiedni model
Opis okazu
Masa próbki testowej
Wymiary próbki
Profil badawczy, jeżeli jest dostępny
Maksymalne przyspieszenie badania
Badanie w kierunku X, Y, Z lub tylko w kierunku Z
Specyfikacja modeluSystem testowania drgań chłodzenia powietrza dynamiczny międzynarodowy międzynarodowy międzynarodowy międzynarodowy międzynarodowy
| Specyfikacja systemu | |||
| Model systemu: | ES- 3 | ||
| Zakres częstotliwości: | 3~3500 | ||
| Siła nominalna | Sinus N | 3000 | |
| Random N | 3000 | ||
| Wstrząs N | 6000 | ||
| Maksymalny Acc. | sinus (m/s2) | 1000 | |
| Zdarza się (m/s2 rms) | 1000 | ||
| Wstrząs ((m/s2) | 2000 | ||
| Maksymalnie Vel. | sinus (m/s2) | 1.6 | |
| Wstrząs ((m/s2) | 1.6 | ||
| Maksymalny dysp. | Maksymalny czas podróży mm (p-p) |
25 | |
| Węzeł ruchomy | 30,5 kg | ||
| Wymiar przesuwanej cewki | Dia 230 mm | ||
| Maksymalne obciążenie: | 100 kg | ||
Pozostałe dostępne wybory wstrząsaczy wibracyjnych
| Model |
Poziom nominalny Siła (N) |
Wyniki oceny Siła (N) |
Częstotliwość Zakres (Hz) |
Poziom przyspieszenia (m/s)2) | Prędkość znamionowa ((m/s) |
Nominalne przesunięcie (p-p) mm |
Maks. ładunek (kg) | przemieszczająca się cewka ((Kg) |
Wymiar Ruchowa cewka ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Przykład wibracji do badania losowego
Charakterystyka:
1Dobrze zaprojektowany dynamiczny kołowy szkielet, z wyższą częstotliwością rezonancji osiowej.
2Dwu-magnetyczny obwód, niski wyciek strumienia magnetycznego, kompaktowa konstrukcja i racjonalna.
3. łożyska rolkowe rocker rod proste i zorientowane na przywóz składowe, orientacja sztywności ciała, ekscentryczna zdolność obciążeniowa.
4- Trunnion izolacja podstawy dedykowane do stosowania hormonów, instalacja mobilnej wygody.
5Zaawansowana technologia porusza się po całym systemie, zapewniając wysoką niezawodność.
6Nowy projekt kanału i poprawa efektu chłodzenia.
7. sztywność statyczna, dynamiczna sztywność nośnego małego balonu, podnosząc pojemność stołu wibracyjnego, poprawiając wydajność niskiej częstotliwości.
Parametry techniczne horyzontalnej tabeli drgań (badanie osi X, Y)
Parametry techniczne tablicy wibracji pionowej ((Z, badanie osi):

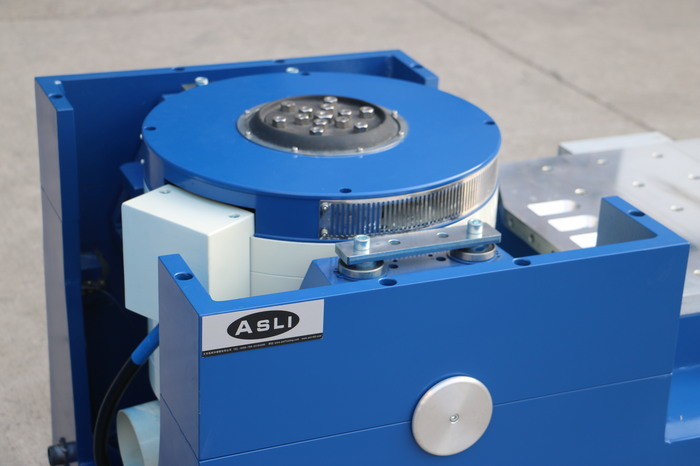

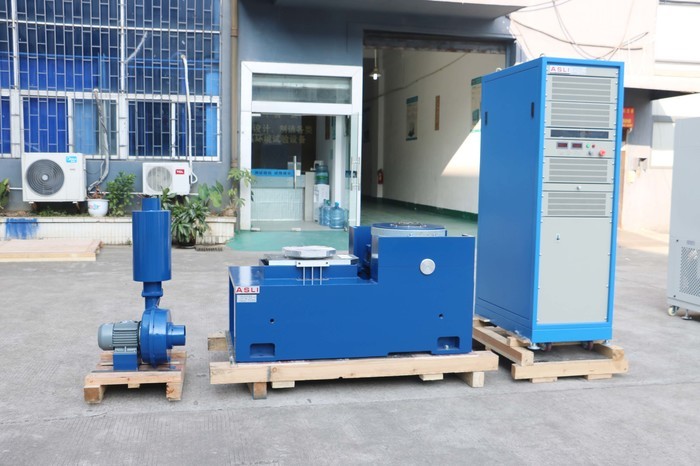

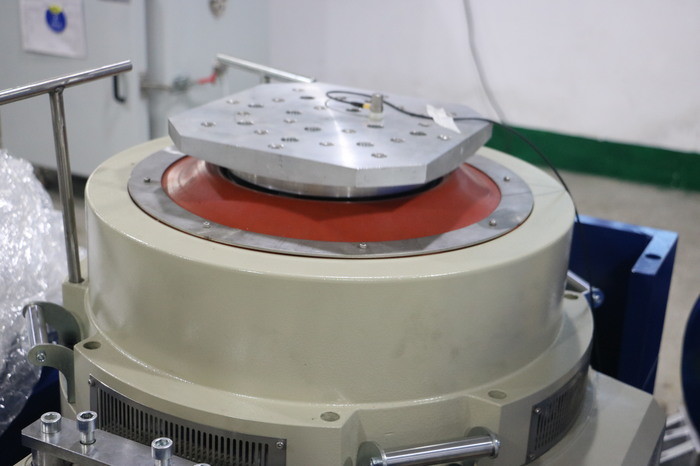

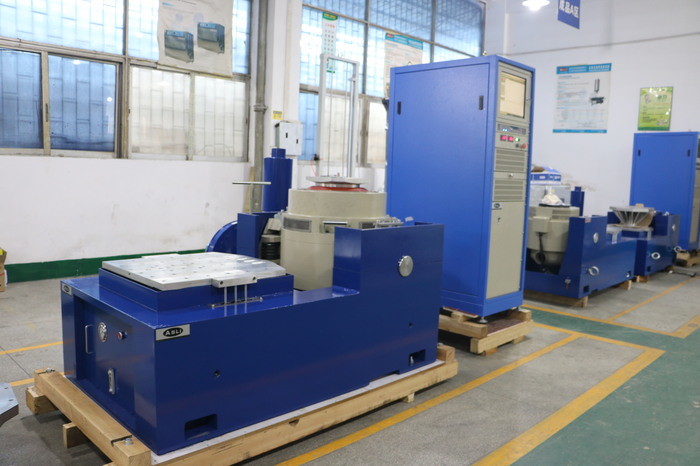

Zdjęcia do odniesienia

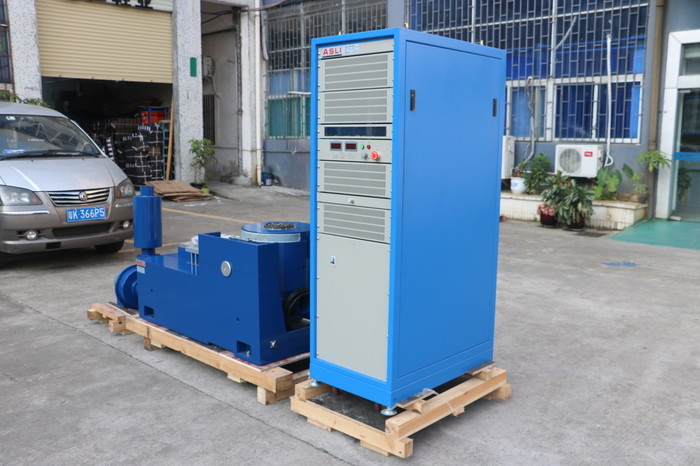

Obraz opakowania:
Wszelkie pytania dotyczące elektromagnetycznej wysokiej częstotliwości wibracji Test Machine dla przyspieszonych wibracji Testing, zapraszamy do kontaktu
