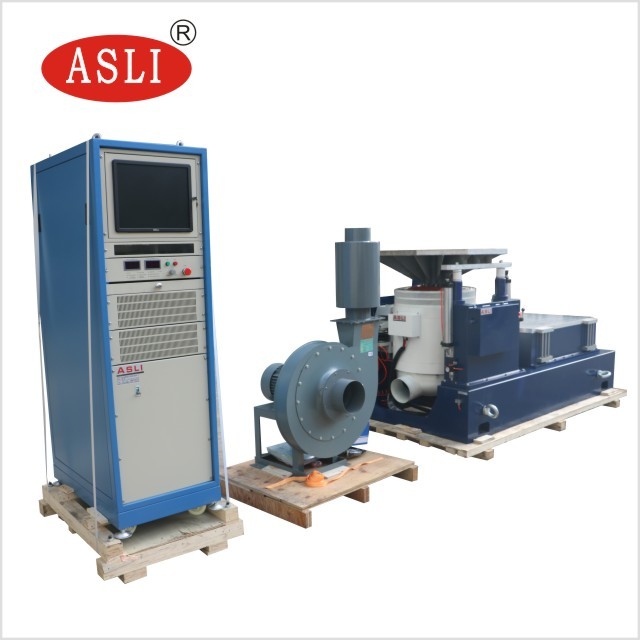

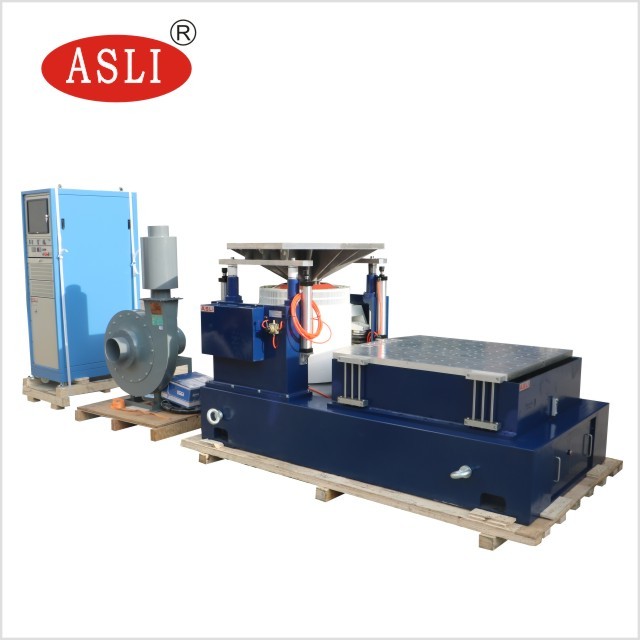

Komora do badania wibracji w temperaturze i wilgotności do laboratoryjnej wytrząsarki elektrodynamicznej
Parametry techniczne laboratoryjnego stołu wytrząsającego do testów wibracyjnych o wysokiej częstotliwości do złączy
| Model | Znamionowy sinus Siła (N) |
Oceniane losowo Siła (N) |
Częstotliwość Zakres (Hz) |
Prędkość znamionowa (m/s) | Ocena zamienna (pp)mm |
Maks.Ładowanie (kg) | ruchoma cewka (Kg) | Wymiar Ruchoma cewka (mm) |
| ES-10 | 10000 | 10000 | 3-3000 | 1.8 | 51 | 270 | 14 | Φ240 |
Wniosek o cenę wytrząsarki elektrodynamicznej:
Jesteśmy producentem produktów z serii wibracji elektrycznych, przyjęliśmy „strukturę podwójnego obwodu magnetycznego”, „samoistnie generowane koła działania szkieletu”, „wsparcie powietrzne” oraz „łożyska toczne i prowadzenie liniowe”, „izolację czopa” zaawansowaną nowoczesną technologię
i specjalna technologia, można wykonać w trójosiowym teście wibracji sinusoidalnych X, Y, Z i szerokopasmowych testach wibracji losowych, do uzupełnienia
za pomocą klasycznego badania widma reakcji na impulsy i wstrząsy (fala półsinusoidalna, trapezowa, piłokształtna).Tester wibracji wysokiej częstotliwości szeroko stosowany
w obronie narodowej, broni, lotnictwie, kosmonautyce, łączności, elektronice, urządzeniach elektrycznych, łączności,
sprzęt AGD i inne dziedziny.--- Tester wibracji wstrząsarki przemysłowej
Testowanie udarowe fali półsinusoidalnejfunkcji:
1. Dobrze zaprojektowany dynamiczny szkielet kołowy o wyższej częstotliwości rezonansu osiowego.
2. Obwód dwumagnetyczny, niski wyciek strumienia magnetycznego, zwarta konstrukcja i racjonalność.
3. Łożyska wałeczkowe wahacza, proste i zorientowane na import kompozytowe zorientowanie sztywności korpusu, mimośrodowa nośność.
4. Podstawa izolacyjna Trunnion przeznaczona do stosowania hormonów, instalacja wygody mobilnej.
5. Zaawansowana technologia porusza się po systemie, aby zapewnić dynamiczny krąg o wysokiej niezawodności.
6. Nowa konstrukcja kanału i poprawa efektu chłodzenia.
7. Sztywność statyczna, sztywność dynamiczna małego balonu łożyska, podnosząca nośność stołu wibracyjnego, poprawiająca wydajność przy niskich częstotliwościach.
System (ES-10)
1 Parametry techniczne przemysłowej wibracyjnej elektrodynamicznej wytrząsarki:
(1) Siła znamionowa: siła sinusoidalna 10000N;siła losowa 10000N;siła uderzenia 10000N;
(2) Zakres częstotliwości: 5 Hz do 3500 Hz, stała częstotliwość, przemiatanie w przód i w tył, sinus, losowo, szok
(3) Tryb częstotliwości przemiatania: liniowy, logarytmiczny, przemiatanie tam i z powrotem, stała częstotliwość
(4) Czasy częstotliwości przemiatania: 1 do 32767.
(5) Czas częstotliwości przemiatania: stała częstotliwość/pojedyncza 1-3600 min, można wyświetlić krzywe częstotliwości przemiatania.
(6) Maks.Przyspieszenie 1000m/s 2 (bez obciążenia)
(7) Maks.Prędkość: 1,8 m/s
(8) Maks.Przemieszczenie: 51mmp-p (bez obciążenia), podwójny szczyt
(9) Przemieszczenie uderzenia: 51 mm
(10) Waga ruchomej cewki: 14 kg
(11) Kierunki wibracji: wibracje pionowe i poziome
(12) Fala wibracyjna: sinusoidalna, losowa, uderzeniowa
(13) Średnica ruchomej cewki: Φ240 mm
(14) Wymiary systemu wibracyjnego (mm): W1046*H660*D783mm
(15) Masa systemu wibracyjnego: 900 kg

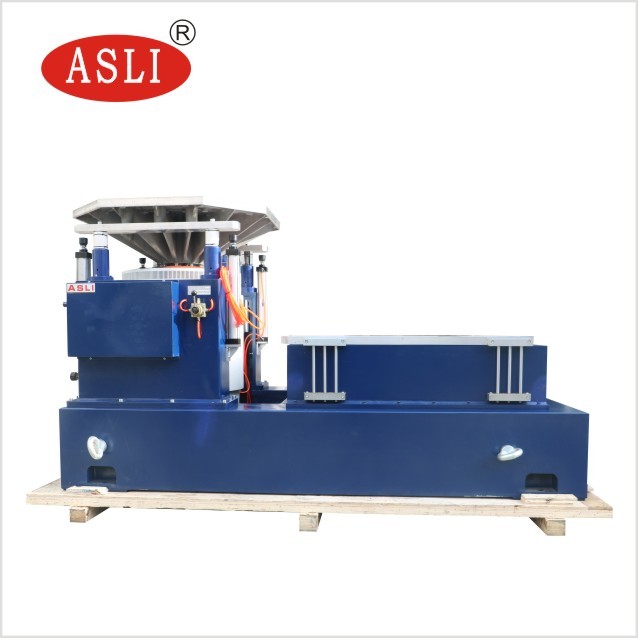

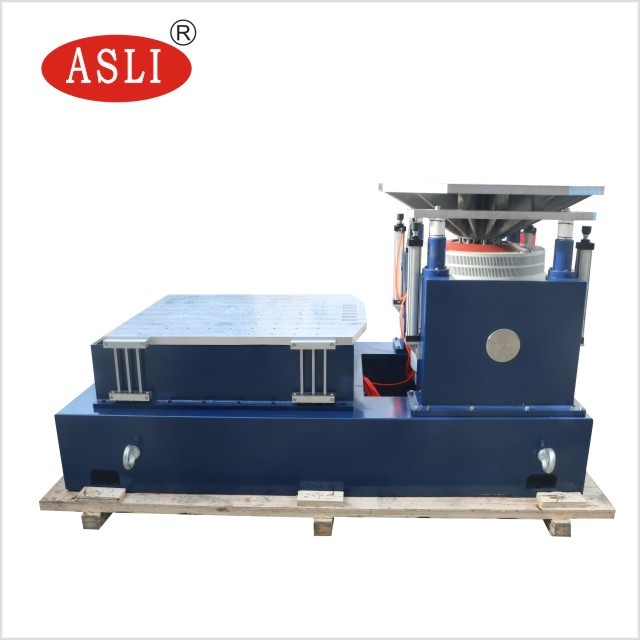

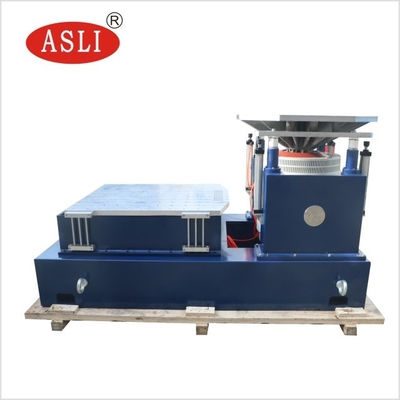

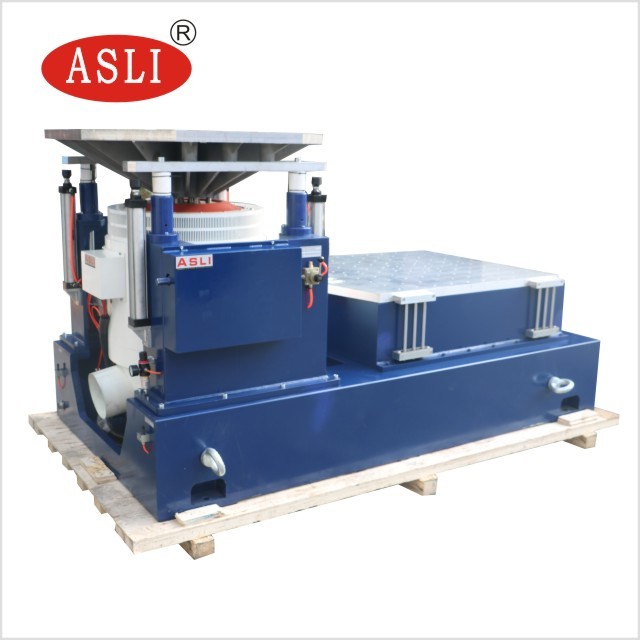

Funkcje stojaka poziomego dotyczące maszyny do testowania wibracji:
W ramach małego stołu załadunkowego, aby uzyskać wyższe przyspieszenie i częstotliwość roboczą, aby poprawić ładowność i wydajność całego stołu maszynowego.
Ławka pozioma i ławka wibracyjna są typu integralnego, o doskonałej konstrukcji, wygodzie instalacji i regulacji.
Statyczny tor dociskowy w kształcie litery V, odporny na zbocza i obciążenia skośne.
Wbudowana pompa olejowa, dobra konstrukcja i łatwa obsługa.
Wymagania instalacyjne z maszyną do testowania wibracji:
(1) Użytkownicy powinni przygotować wózki widłowe i narzędzia do przenoszenia do przenoszenia sprzętu, ponieważ jest on bardzo ciężki. Upewnij się również, że
drzwi są na tyle duże, że mieszczą sprzęt
(2) Środowisko pracy maszyny powinno mieć temperaturę pokojową i dobrą wentylację.Zdecydowanie zalecamy zainstalowanie klimatyzatora w miejscu pracy.Odległość przestrzenna maszyny
lewa/prawa/tylna strona musi wynosić min.700 mm, przód musi mieć min.1500mm.
Pakiet dla elektrodynamicznego systemu wibracyjnego o dużej sile:
Najpierw folia PP, a następnie pianka o grubości 10 mm między maszyną a obudową, a na zewnątrz jest standardowa obudowa ze sklejki eksportowej.
