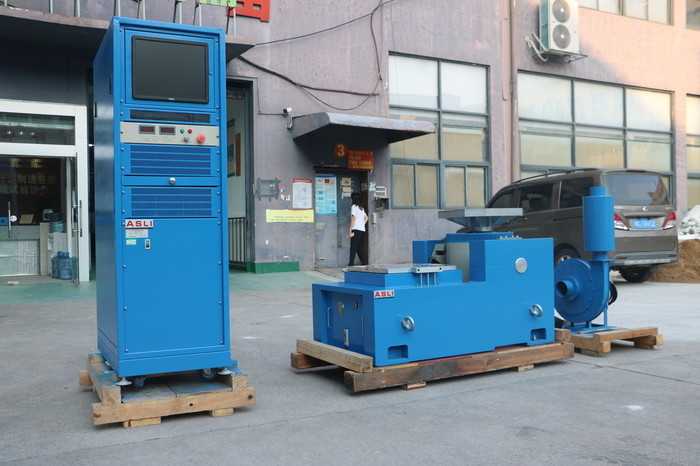

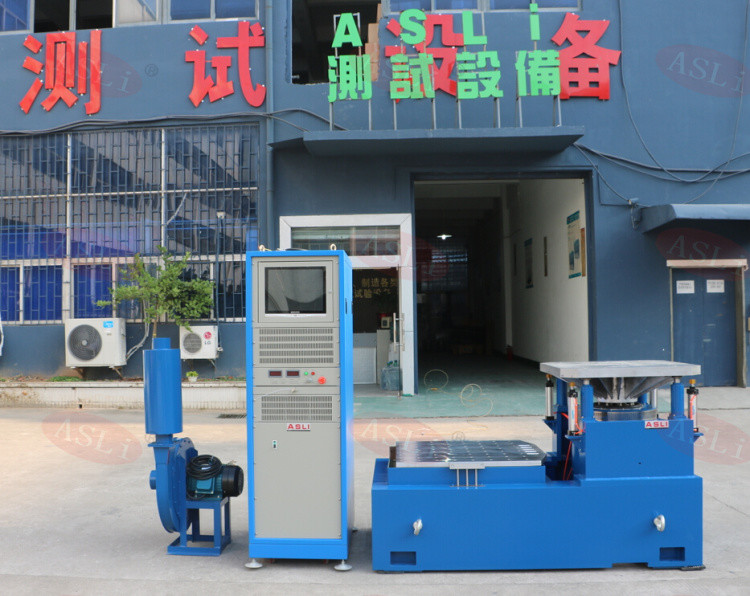

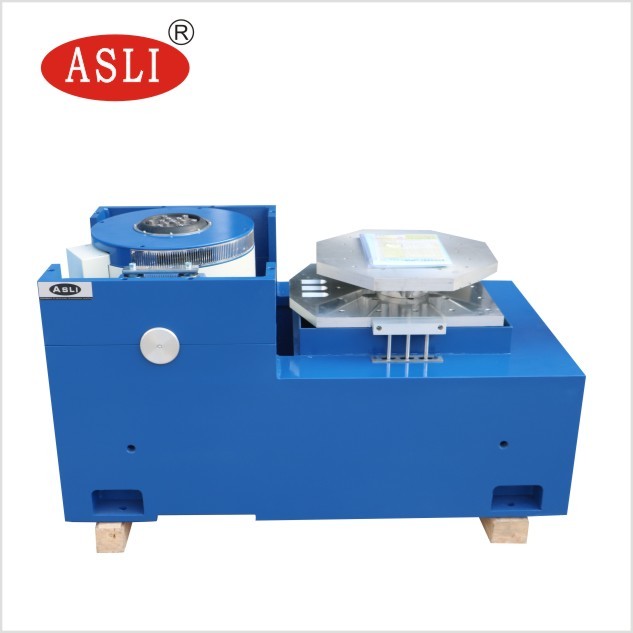

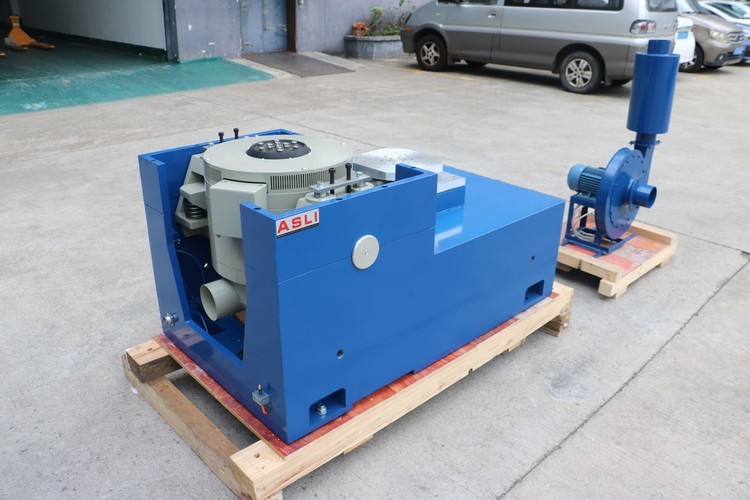

Tester drgań elektrodynamiki wysokiej częstotliwości do symulacji transportu do testu wibracji sinusoidalnych
Product Details
| siła sinusoidalna: | 6000n | Prędkość: | 1,6 m/s |
|---|---|---|---|
| Przemieszczenie: | 25 mm | Częstotliwość: | 3 ~ 3500 Hz |
| Załadunek: | 180 kg | Przyśpieszenie: | 100G |
| armatura: | 230 mm | Funkcjonować: | Test drgań sinusoidalnych |
| Podkreślić |
Tester wibracji elektrodynamiki 3500HZ,tester wibracji elektrodynamiki 6KN,sinusoidalny stół wibracyjny 3 osi |
||
Product Description
Pobierz sprzęt do badań drgań ES-6 PDF (dokument specyfikacyjny)
Wysokofrekwencyjny wstrząsacz wykorzystuje nowoczesne, zaawansowane technologie, w tym podwójnie magnetyczną strukturę obwodu, samogenerujące się kręgi, wsparcie w powietrzu,łożyska rolkowe i kierowanie linioweJest zdolny do wykonywania prób drgań sinusoidalnych w trzech ośach X, Y i Z, szerokopasmowych prób drgań losowych,i klasyczne (pół-sinusowe) badania widma impulsu i reakcji na wstrząsyJest szeroko stosowany w obronie narodowej, broni, lotnictwie, lotnictwie, komunikacji, elektronika, urządzenia elektryczne i urządzenia domowe.
- Siła nominalna:Siła sinus 6000N; siła losowa 6000N; siła uderzeniowa 12000N
- Zakres częstotliwości:5 Hz do 3500 Hz; stała częstotliwość, przesuwanie do przodu i do tyłu, sinus, losowość, wstrząs
- Tryb częstotliwości przesiewania:Liniowa, logarytmiczna, przesuwanie do przodu i do tyłu, stała częstotliwość
- Częstotliwość prześwietlania:Od 1 do 32767
- Czas częstotliwości przesiewania:Stała częstotliwość / pojedyncza 1 ‰ 3600 min; można wyświetlać krzywe częstotliwości zamiatania
- Maks. przyspieszenie:1000 m/s2 (bez obciążenia)
- Maks. ładunek:180 kg
- Max. przemieszczenie:25 mm p-p (bez obciążenia), podwójny szczyt
- Przesunięcie uderzeniowe:25 mm
- Waga przesuwanej cewki:60,5 kg
- Wskazówki wibracji:Pionowa
- Fala wibracyjna:Sinus, przypadkowy, wstrząs
- Średnica przesuwanej cewki:Φ230 mm
- Wymiar układu drgań (mm):W850 × H750 × D550 mm
- Masę układu drgań:590 kg

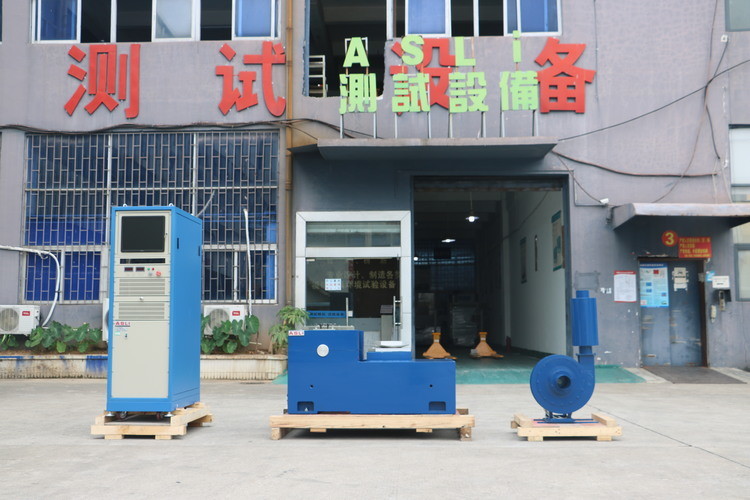

- Generator drgań 1 zestaw
- Kontroler drgań 1 zestaw
- Komora łączności ¥ 1 zestaw
- Wzmocnienie mocy DA-6 1 zestaw
- Moc pobudzenia 1 pc
- Oprogramowanie sterownika 1 zestaw
- System chłodzenia 1 zestaw
- Komputer przemysłowy 1 zestaw
| Model | Siła sinus nominalna (N) | Wskaźnik siły losowej (N) | Zakres częstotliwości (Hz) | Poziom przyspieszenia (m/s2) | Prędkość nominalna (m/s) | Przesunięcie znamionowe (p-p) mm | Maks. ładunek (kg) | Węzeł ruchowy (kg) | Wymiar przesuwanej cewki (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ‰ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ‰ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Uwaga: Model ES-6 jest podkreślony jako podstawowa konfiguracja w niniejszym wykazie produktów.
- Dobrze zaprojektowany, dynamiczny kołowy szkielet, z wyższą częstotliwością rezonancji osiowej.
- Projektowanie dwóch układów magnetycznych z niskim wyciekiem strumienia magnetycznego, kompaktowa i racjonalna struktura.
- łożyska rolkowe z rodzajami rodzajów rodzajów rodzajów rodzajów rodzajów rodzajów rodzajów
- Podstawa izolacyjna Trunnion, przeznaczona do izolacji wibracyjnej, z wygodną mobilną instalacją.
- Zaawansowana technologia systemu ruchu zapewnia wysoką niezawodność kręgu dynamicznego.
- Nowa konstrukcja kanału zwiększa efekt chłodzenia.
- sztywność statyczna i dynamiczna łożyska z efektem małego balonu, zwiększając pojemność łożyska stołu wibracyjnego i poprawiając wydajność niskiej częstotliwości.
Jeśli potrzebujesz więcej informacji na temat testownika drgań elektrodynamicznych wysokiej częstotliwości do testowania drgań sinusów, nie wahaj się przesłać zapytanie.
Product Highlights
Elektrodynamiczny tester wibracji ES-6 zapewnia siłę sinusoidalną 6000 N, częstotliwość 3-3500 Hz, obciążenie 180 kg i przyspieszenie 100 g w testach sinusoidalnych, losowych i udarowych. Podwójny obwód magnetyczny, zawieszenie pneumatyczne i izolacja czopa zapewniają trwałość i precyzję. Dostępne modele niestandardowe.
