Wertykalny i Horyzontalny System Wibracji Elektrodynamicznych Wysokiej Częstotliwości
Test wstrząsów półsinusoidalnych z cech:
1. Dobrze zaprojektowany szkielet koła dynamicznego, z wyższą częstotliwością rezonansową osiową.
2. Dwa obwody magnetyczne, mały upływ strumienia magnetycznego, zwarta struktura i racjonalna.
3. Łożyska rolkowe wahacza proste i zorientowane na import, kompozytowe usztywnienie korpusu, zdolność do obciążenia mimośrodowego.
4. Fundament izolacyjny Trunnion dedykowany do stosowania hormonów, instalacja mobilna.
5. Zaawansowana technologia poruszania się wokół systemu, aby zapewnić wysoką niezawodność koła dynamicznego.
6. Nowa konstrukcja kanału i zwiększenie efektu chłodzenia.
7. Sztywność statyczna, sztywność dynamiczna małego łożyska balonowego, zwiększająca pojemność stołu wibracyjnego, poprawiająca wydajność niskiej częstotliwości.

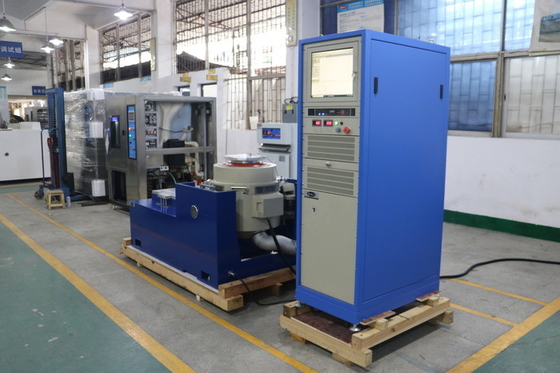

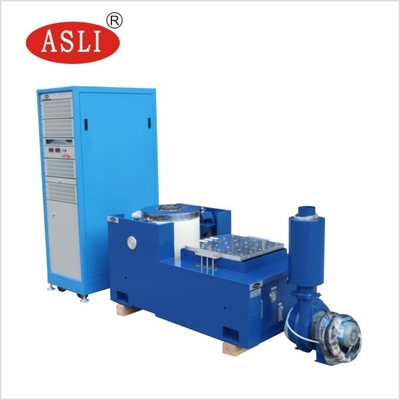

System wibracyjny (ES-10)
1 Parametry techniczne dla Wertykalny i Horyzontalny System Wibracji Elektrodynamicznych Wysokiej Częstotliwości:
(1) Siła znamionowa: siła sinusoidalna 10000N; siła losowa 10000N; siła uderzenia 10000N;
(2) Zakres częstotliwości: od 5 Hz do 3500 Hz, stała częstotliwość, zamiatanie w przód i w tył, sinus, losowe, wstrząsy
(3) Tryb zamiatania częstotliwości: liniowy, logarytmiczny, zamiatanie w przód i w tył, stała częstotliwość
(4) Czasy zamiatania częstotliwości: od 1 do 32767.
(5) Czas zamiatania częstotliwości: stała częstotliwość/pojedynczy 1-3600 minut, krzywe zamiatania częstotliwości mogą być wyświetlane.
(6) Maks. Przyspieszenie 1000 m/s 2 (bez obciążenia)
(7) Maks. Prędkość: 1,8 m/s
(8) Maks. Przesunięcie: 51 mm p-p (bez obciążenia), podwójny szczyt
(9) Przesunięcie uderzeniowe: 51 mm
(10) Waga cewki ruchomej: 14 kg
(11) Kierunki wibracji: wibracje pionowe + poziome
(12) Fala wibracyjna: sinus, losowa, wstrząsy
(13) Średnica cewki ruchomej: Φ240 mm
(14) Wymiar systemu wibracyjnego (mm): W1046*H660*D783mm
(15) Waga systemu wibracyjnego: 900 kg

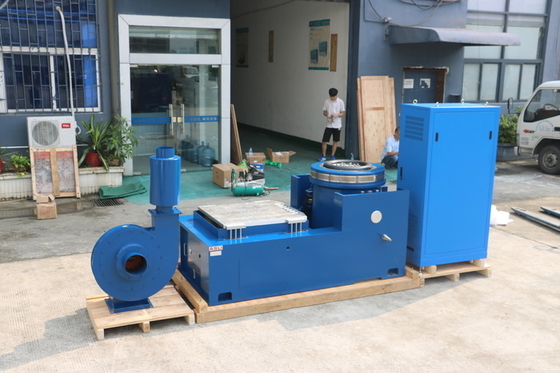

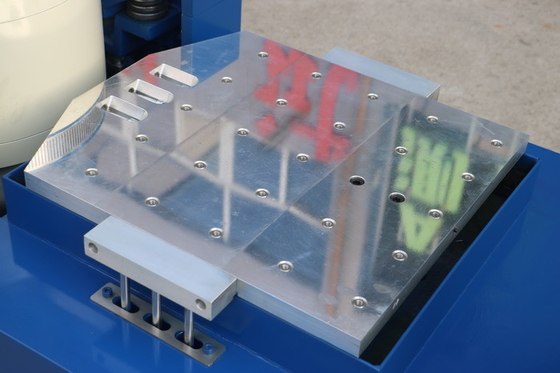

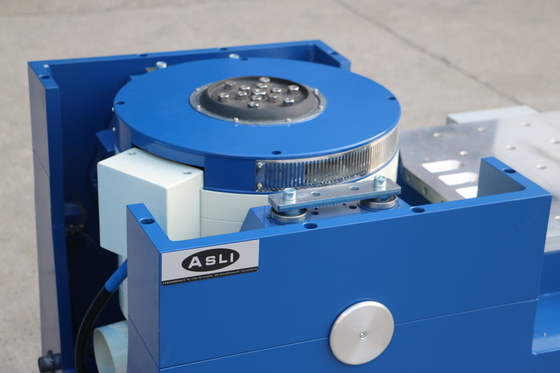

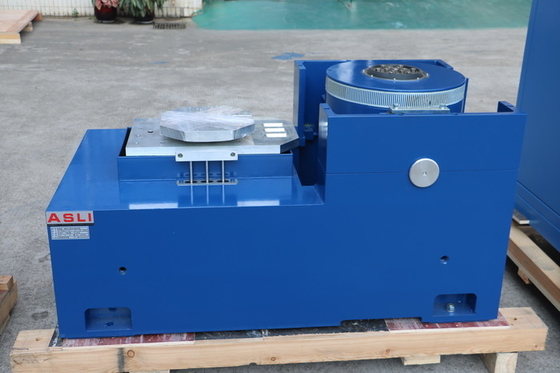

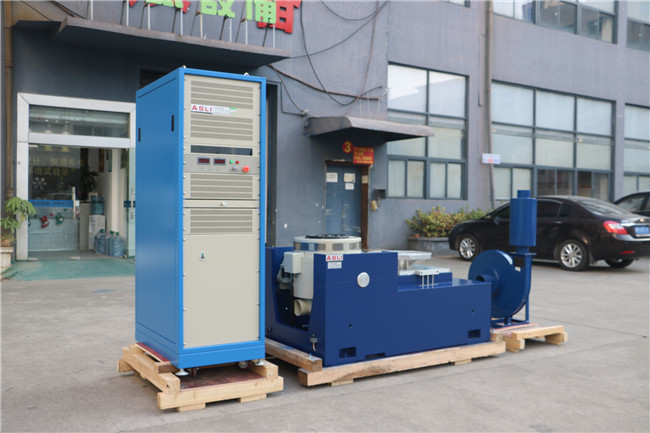

Cechy stojaka poziomego dotyczące maszyny do testowania wibracji:
Wewnątrz małej ławki ładunkowej, aby uzyskać wyższe przyspieszenie i częstotliwość pracy, aby poprawić nośność i wydajność całej ławki maszyny.
Ławka pozioma i ławka wibracyjna są typu integralnego, o doskonałej strukturze, wygodne w instalacji i regulacji.
Tor ciśnienia statycznego, w kształcie litery V, o odporności na nachylenie i odporności na obciążenie boczne.
Wbudowana pompa olejowa, dobra struktura i łatwa obsługa.
Wymagania dotyczące instalacji z maszyną do testowania wibracji:
(1) Użytkownicy powinni przygotować wózki widłowe i narzędzia do przesuwania sprzętu, ponieważ jest on bardzo ciężki, a także upewnij się,
że drzwi są wystarczająco duże, aby wpuścić sprzęt
(2) Środowisko pracy maszyny powinno być w temperaturze pokojowej i z dobrą wentylacją. Zdecydowanie zalecamy zainstalowanie klimatyzacji w obszarze roboczym. Odległość przestrzenna maszyny’s
lewa/prawa/tylna strona musi wynosić min. 700 mm, przód musi wynosić min. 1500 mm.
Parametry techniczne dotyczące Trójosiowa maszyna do testowania wstrząsów elektrodynamicznych dla niezawodności produktu
| Model | Znamionowy sinus Siła (N) |
Znamionowa losowa Siła (N) |
Częstotliwość Zakres (Hz) |
Prędkość znamionowa (m/s) | Znamionowa wymiana (p-p)mm |
Maks. Obciążenie (kg) | cewka ruchoma (kg) | Wymiar Cewka ruchoma (mm) |
| ES-10 | 10000 | 10000 | 3-3000 | 1.8 | 51 | 270 | 14 | Φ240 |
Zastosowanie dla Wertykalny i Horyzontalny System Wibracji Elektrodynamicznych Wysokiej Częstotliwości :
Jesteśmy producentem elektrycznych produktów z serii wibracji, przyjęliśmy 'konstrukcję z podwójnym obwodem magnetycznym', 'samogenerujące się koła działania szkieletu', 'Wsparcie lotnicze' oraz 'łożyska rolkowe i prowadnice liniowe', 'izolacja trunnion' zaawansowaną nowoczesną technologię
oraz specjalną technologię, mogą być zakończone w testach wibracji sinusoidalnych w osiach X, Y, Z oraz testach wibracji losowych szerokopasmowych, które mają zostać zakończone
przez klasyczny (pół - sinus, trapezoidalny, fala piłokształtna) impuls i test widma odpowiedzi na wstrząsy. Tester wibracji wysokiej częstotliwości szeroko stosowany
w obronie narodowej, broni, lotnictwie, kosmonautyce, komunikacji, elektronice, urządzeniach elektrycznych, komunikacji,
urządzeniach domowych i innych dziedzinach. --- przemysłowy tester wibracji wstrząsów
Pakiet dla dużego systemu wstrząsów wibracyjnych elektrodynamicznych:
Najpierw folia PP, a następnie pianka 10 mm między maszyną a obudową, a na zewnątrz standardowa eksportowa skrzynia ze sklejki.
