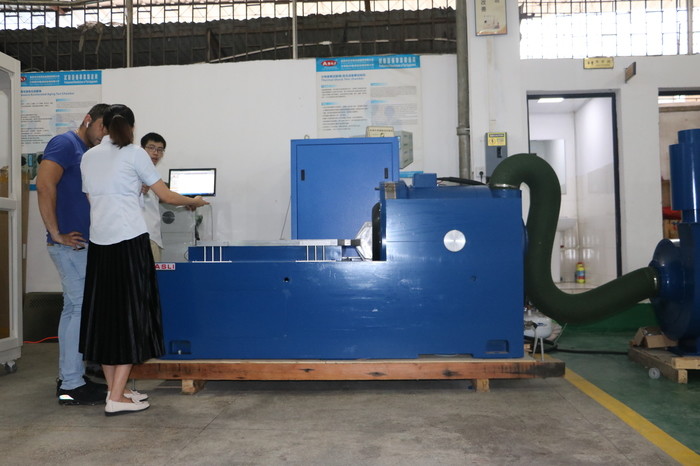

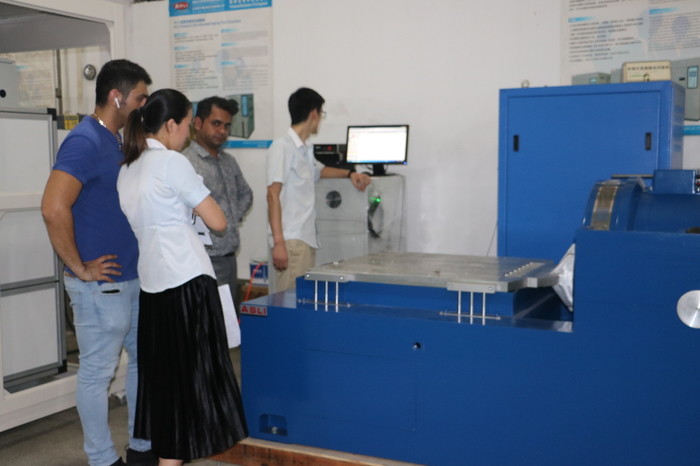

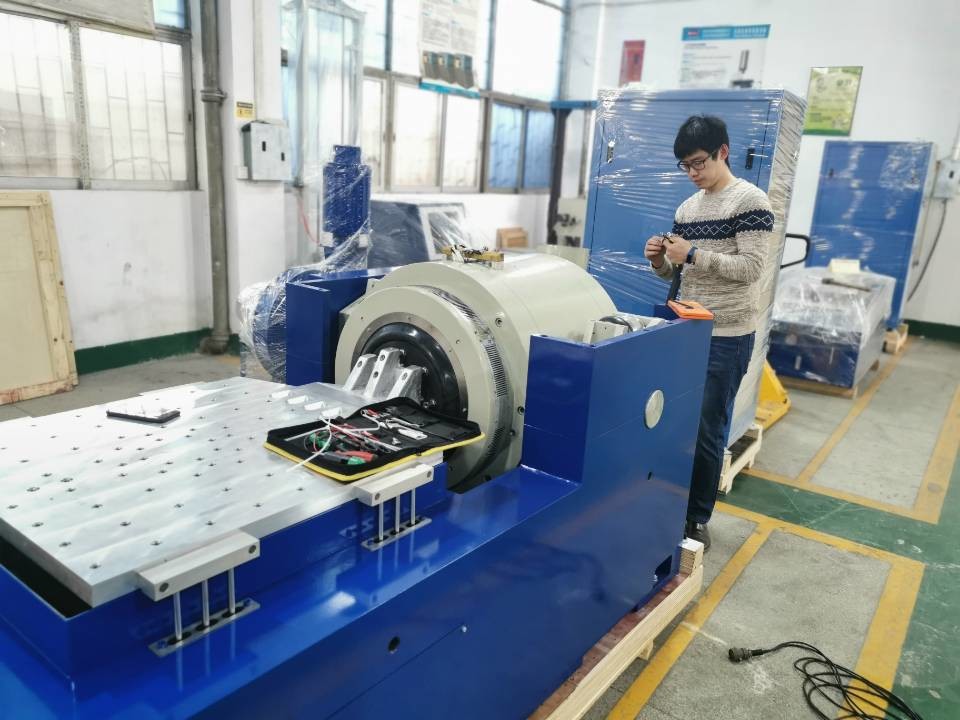

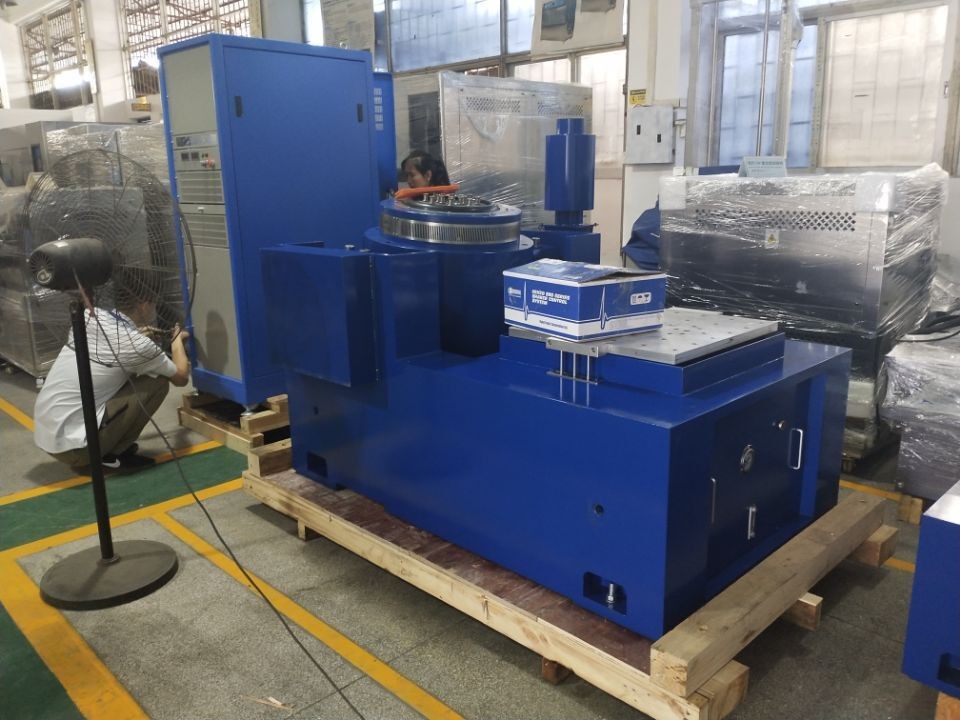

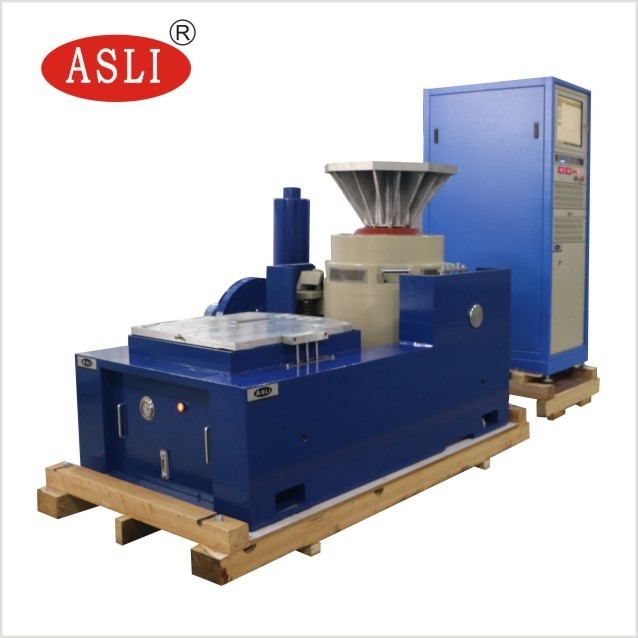

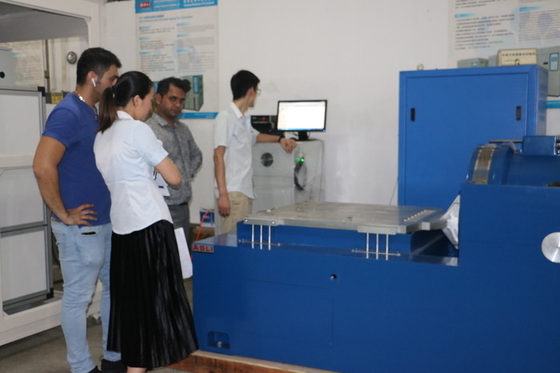

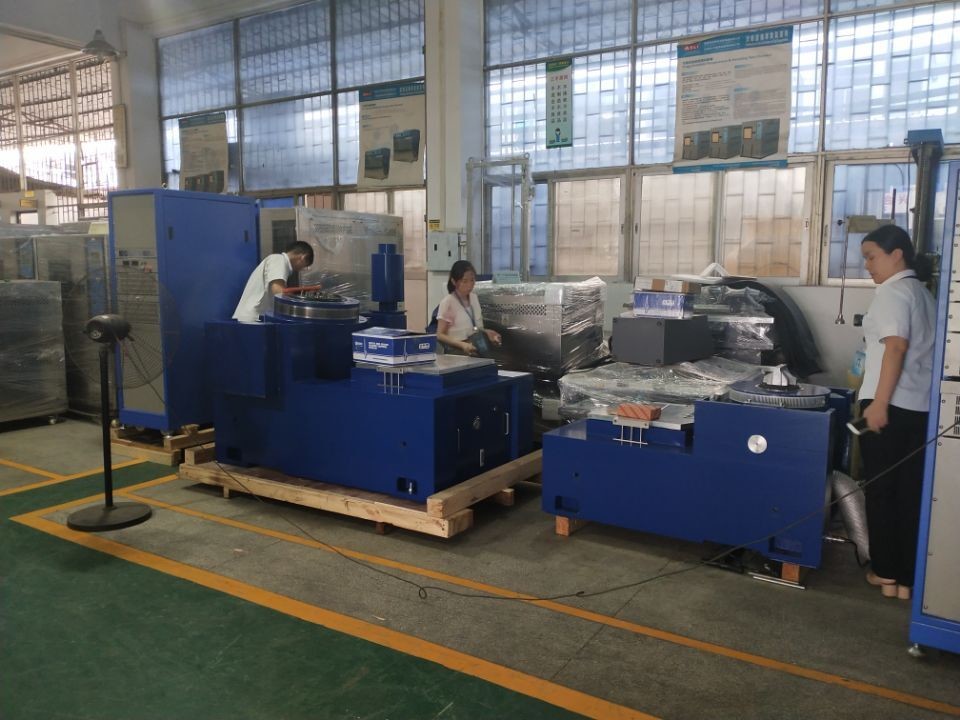

System testowania drgań jest głównie stosowany do testowania środowiska drgań i wstrząsów produktów, badania przesiewania stresu środowiskowego, badania niezawodności.Badanie wibracji elektromagnetycznej całkowicie zgodnie ze standardem projektowania badań związanych z baterią, symulacja w określonych warunkach badania drgań akumulatora, akumulator lub zestaw akumulatorów jest mocowany na tabeli drgań zgodnie z przewidzianą częstotliwością,tryb przyspieszenia i przemieszczenia wzdłuż próbki baterii wibracja trzech wzajemnie prostopadłych kierunków pomiaru baterii nie powinna wyciekaćTesty drgań mają bardzo szeroki zakres zastosowań, od płyt obwodowych, akumulatorów, samolotów, statków, rakiet, pocisków,samochody i urządzenia gospodarstwa domowego oraz inne produkty przemysłowe.
| Oprogramowanie do badań drgań losowych o wysokiej częstotliwości pionowej i poziomejParametry: | ||||
| Maksymalna siła podniecenia sinusów | 5000kg.f szczyt | |||
| Największa przypadkowa siła wibracji | 5000Kg.f r.m. | |||
| Największa siła wibracji wstrząsowej | 10000Kg.f szczyt | |||
| Zakres częstotliwości | DC ~ 4000 Hz | |||
| Maksymalny przemieszczenie | 75 mm p-p ((wartość od szczytu do szczytu) | |||
| Maksymalna prędkość | 10,8 m/s | |||
| Maksymalne przyspieszenie | 100G ((980 m/s2) | |||
| Pierwsza częstotliwość rezonansu | 3500 Hz | |||
| Maksymalne obciążenie | 750 kg | |||
| Średnica przesuwanej cewki (średnica robocza plastyki) | Średnica 450 mm | |||
| Jakość przesuwanej cewki | 50 kg | |||
| Maksymalne obciążenie | 750 kg | |||
| Płyty śruby | 13 x M8 | |||
| Wyciek strumienia magnetycznego | < 10 gaussów | |||
| Wymiar | 800 mm x 800 mm x 800 mm ((Maszyna pionowa) | |||
| Waga | Około 1500 kg. | |||
| System serwo | ||||
| Funkcja | Temperatura, ciśnienie powietrza, przemieszczenie, nad napięcie, nad prąd, pod napięciem wejściowym, usterka zewnętrzna, zasilacz sterowania, logika, brak równych wprowadzonych mocy. | |||
| Cyfrowy kontroler wibracji | ||||
| Konfiguracja sprzętu | 2 kanały wejścia, 1 kanał wejścia | |||
| Komputer sterujący | Oryginalne komputery Lenovo, wyświetlacz z ciekłymi kryształami ((Z klawiaturą/myszą optyczną) | |||
| Oprogramowanie | operacja w języku chińskim/angielskim, analiza dziedziny czasowej i dziedziny częstotliwości, źródło sygnału, analiza częstotliwości przepływu sinusów itp. WORD może automatycznie generować raporty z badań, sygnały i wyświetlać dane,przechowywanie, ustawić parametry badań i analizę funkcji. | |||
| System operacyjny | Windows 2000/ XP | |||
| Czujnik przyspieszenia B&W |
Domena częstotliwości: ≈2000Hz czułość:50mv/g zakres temperatury: - 24 - 250°C |
|||
| Wymagania elektryczne | ||||
| Źródło energii elektrycznej | 3 fazy, 380V/50Hz | |||
Główne cechy
* Chłodzony powietrzem elektrodynamiczny wstrząsacz
* Kontroler wibracji i wzmacniacz mocy w skład jednej szafki
* Osiągnięcie maksymalnej siłowej siły napędowej 2400 newtonów.
* Badania osi X, Y, Z 3
Funkcje sterowania
* Wibracje sinusobowe o stałej częstotliwości
* Wibracje zamieszane * Wibracje losowe
* Klasyczny szok
Typowe aplikacje systemowe
* Badanie środowiskowe
* Badanie ekranu naprężeniowego
* Badanie drgań
Korzyści dla użytkownika
* Łatwa instalacja przez użytkownika
* Interfejs użytkownika: ekran dotykowy lcd dla trybu lokalnego i PC-windows (przez ethernet) dla zdalnego
tryb;
* Tryb lokalny: szybkie uruchomienie wstępnie zdefiniowanego badania, można przechowywać dziesiątki specyfikacji badania;
* Tryb zdalny: wszystkie operacje systemu, w tym definiowanie badań i przechowywanie specyfikacji badań na mostarze, sterowanie badaniem, przegląd danych badawczych i dokumentacja.
