Stand testowy dla wibracji wysokiej częstotliwości ES-30.pdf
Oprogramowanie do badań wibracji o wysokiej częstotliwości pionowej i poziomej z funkcją widma reakcji uderzeniowej
Parametry:
| Model |
Poziom nominalny Siła (N) |
Wyniki oceny Siła (N) |
Częstotliwość Zakres (Hz) |
Poziom przyspieszenia (m/s2) | Prędkość znamionowa ((m/s) |
Nominalne przesunięcie (p-p) mm |
Maks. ładunek (kg) |
przemieszczanie Węzeł (Kg) |
Wymiar Ruchowa cewka ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

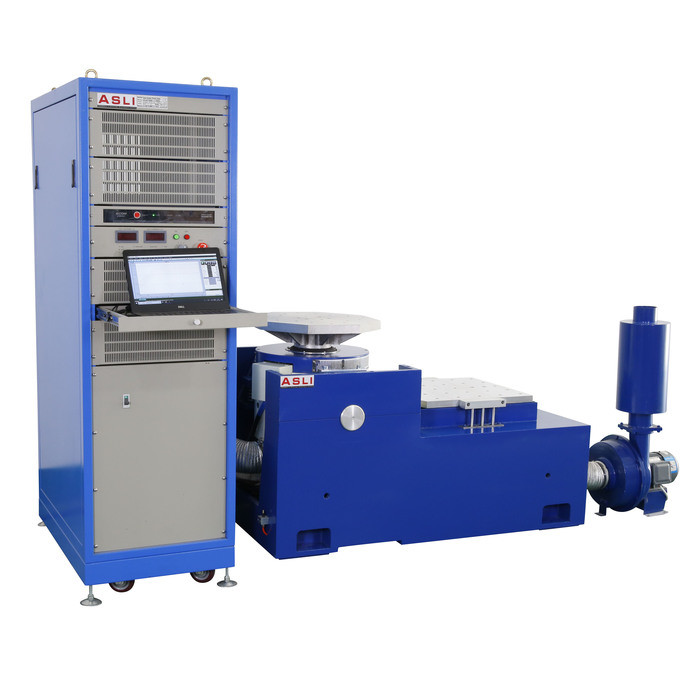

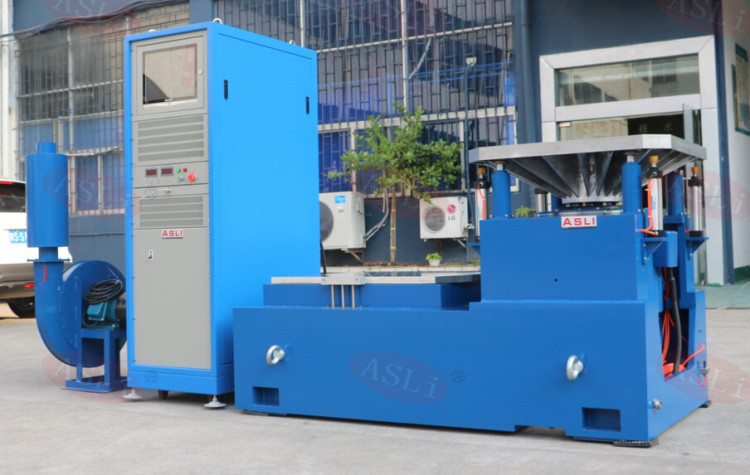

Jesteśmy producentem Vertical & Horizontal High Frequency Vibration Testing Equipment z funkcją spektra reakcji na wstrząsy z produktami z serii systemów VENZO-820S,przyjęto "strukturę podwójnie magnetycznego obwodu"", samodzielnie generowane koła ruchowe", "Popieranie w powietrzu" i "łóżka rolkowe i kierowanie liniowe", "izolacja trunnion" zaawansowana nowoczesna technologia i technologia specjalna, mogą być ukończone w X,Badanie drgań w trójosiowych sinusoidach Y,Z i szerokopasmowe badania drgań losowo, które należy zakończyć klasycznym (półsinusowym, trapezoidalnym, falą zęba pionowego) badaniem spektrum impulsu i reakcji na wstrząsy.
Elektro-dynamiczne wstrząsacze
1Dobrze zaprojektowany dynamiczny kołowy szkielet, z wyższą częstotliwością rezonancji osiowej.
2Dwu-magnetyczny obwód, niski wyciek strumienia magnetycznego, kompaktowa konstrukcja i racjonalna.
3. łożyska rolkowe rocker rod proste i zorientowane na przywóz składowe, orientacja sztywności ciała, ekscentryczna zdolność do obciążenia.
4- Trunnion izolacja podstawy dedykowane do stosowania hormonów, instalacja komfortu mobilnego.
5Nowy projekt kanału i poprawa efektu chłodzenia.
Parametry techniczne pionowego rozszerzacza układu elektrodynamicznego wstrząsacza:
Jesteśmy producentem sprzętu testowego z długą historią, w ciągu ostatnich 28 lat poświęciliśmy się symulacji sprzętu testowego dla środowiska i maszynom do testowania drgań mechanicznych i wstrząsów.Stolik z elektrodynamicznymi wibracjami pionowymi i poziomymi jest naszą gwiazdą., i uzyskaliśmy certyfikat CE dla tej maszyny.
Jeśli masz jakiekolwiek pytania dotyczące Vertical & Horizontal High Frequency Vibration Testing Equipment with Shock Response Spectrum Function, skontaktuj się z nami, dziękuję
