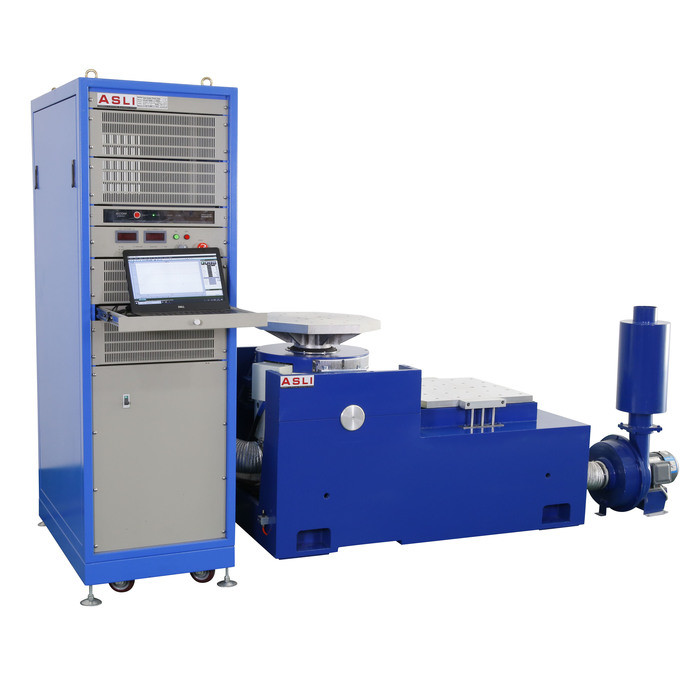

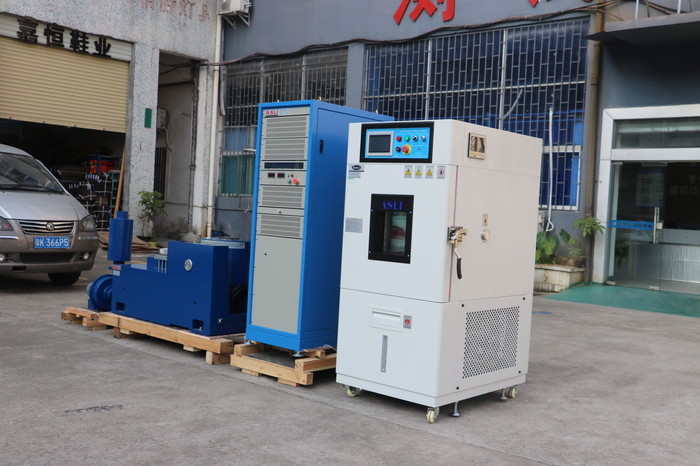

3-osiowa elektromagnetyczna stołowa maszyna do badań wibracyjnych o wysokiej częstotliwości dla przemysłu motoryzacyjnego
Zastosowanie
Wibrator o wysokiej częstotliwości wykorzystuje zaawansowane nowoczesne technologie i specjalne technologie, takie jak 'struktura podwójnego obwodu magnetycznego', 'samogenerujące się pierścienie akcji szkieletu', 'wsparcie powietrzne' i 'łożyska rolkowe oraz prowadnice liniowe', 'izolacja sworznia'. Może przeprowadzać sinusoidalne testy wibracyjne w trzech osiach X, Y, Z oraz testy wibracji szerokopasmowych losowych, a także klasyczne testy impulsowe (połowa sinusoidy) i testy widma odpowiedzi na wstrząsy. Jest szeroko stosowany w obronności narodowej, uzbrojeniu, lotnictwie, astronautyce, telekomunikacji, elektronice, sprzęcie elektrycznym, telekomunikacji, sprzęcie AGD i innych dziedzinach.
(1) Siła znamionowa: siła sinusoidalna 10000N; siła losowa 10000N; siła udarowa 20000N;
(2) Zakres częstotliwości: 3Hz do 3000Hz, częstotliwość stała, zamiatanie w przód i w tył, sinus, losowe, udarowe
(3) Tryb zamiatania częstotliwości: liniowy, logarytmiczny, zamiatanie w przód i w tył, częstotliwość stała
(4) Liczba zamiatań częstotliwości: 1 do 32767
(5) Czas zamiatania częstotliwości: częstotliwość stała/pojedyncza 1-3600 minut, krzywe zamiatania częstotliwości mogą być wyświetlane.
(6) Maks. przyspieszenie 1000m/s2 (bez obciążenia)
(7) Maks. prędkość: 1,8/s
(8) Maks. przemieszczenie: 51mm p-p (bez obciążenia), podwójny szczyt
(9) Przemieszczenie udarowe: 51mm
(10) Masa cewki ruchomej: 14kg
(12) Fala wibracji: sinus, losowa, udarowa
(13) Średnica cewki ruchomej: Φ240 mm
(14) Wymiary systemu wibracyjnego: szer. 1060 x wys. 750 x gł. 845 mm
(15) Masa systemu wibracyjnego: 960 kg

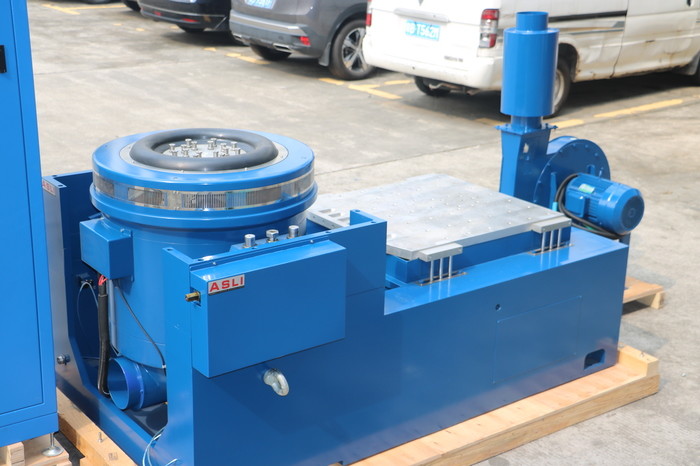

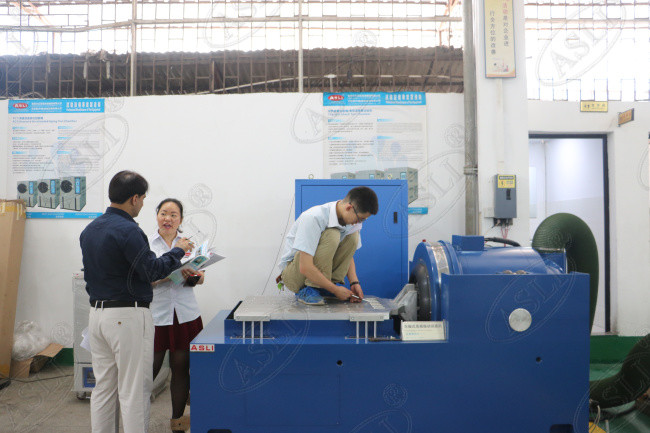

(16) Pionowy ekspander 600 mm * 600 mm i poziomy stół ślizgowy 600 * 600 mm
Parametry techniczne:
| Nazwa | 3-osiowa elektromagnetyczna stołowa maszyna do badań wibracyjnych o wysokiej częstotliwości dla przemysłu motoryzacyjnego | ||||||||
| Model | Znamionowa siła sinusoidalna (N) | Znamionowa siła losowa (N) | Zakres częstotliwości (Hz) | Znamionowe przyspieszenie (m/s2) | Znamionowa prędkość (m/s) | Znamionowe przemieszczenie (p-p) mm | Maks. obciążenie (kg) | cewka ruchoma (kg) | Wymiary cewki ruchomej (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
Cyfrowy kontroler wibracji
Kontroler wibracji to najnowszy projekt naszej firmy, który wykorzystuje międzynarodową zaawansowaną architekturę systemu rozproszonego, a jego rdzeniem jest najnowszy 32-bitowy procesor zmiennoprzecinkowy z serii TMS320 firmy TI. Raport z testu jest automatycznie generowany w programie Word. Podczas lub po testach raport z testu można edytować, a następnie generować automatycznie lub ręcznie.

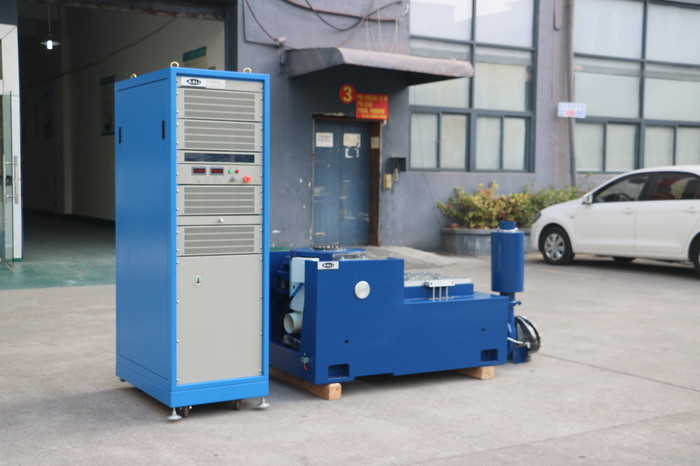

(1) Generator wibracji 1 zestaw
(2) Kontroler wibracji 1 zestaw
(3) Komora połączeniowa 1 zestaw
(4) Wzmacniacz mocy DA-10 1 zestaw
(5) Zasilanie wzbudzenia 1 szt.
(7) Oprogramowanie sterujące 1 zestaw
(8) System chłodzenia 1 zestaw
(9) Komputer przemysłowy 1 zestaw
(10) Drukarka kolorowa 1 zestaw (opcjonalnie)
(11) Czujnik przyspieszenia (w tym przewód wyjściowy) 1 szt.
(12) Uchwyt wibracyjny 1 zestaw (opcjonalnie, w zależności od próbki testowej
Jeśli masz jakiekolwiek wątpliwości lub potrzeby dotyczące 3-osiowej elektromagnetycznej stołowej maszyny do badań wibracyjnych o wysokiej częstotliwości dla przemysłu motoryzacyjnego, nie wahaj się wysłać zapytania.
