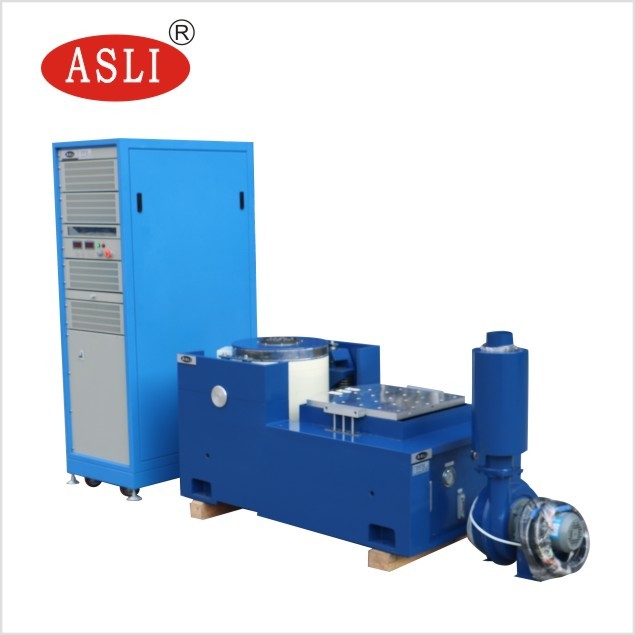

Powietrzne chłodzenie wysokiej częstotliwości elektrodynamiczne wstrząsacz Wibracja testowa maszyna cena
Zastosowanie
Wysoko częstotliwości wibracji Shaker przyjął "podwójnie magnetycznej struktury obwodu", "samogenerowane koła działania szkieletu", "Airborne Support" i "rolowania rolkowe i kierownictwo liniowe","izolacja trunnionowa" nowoczesna zaawansowana technologia i technologia specjalna, może być zakończona w trójosiowych testach drgań sinusoidalnych X, Y i Z oraz szerokopasmowych testach drgań losowych, które należy zakończyć klasycznym (pół-sinusoidalnym) testem spektrum impulsu i reakcji uderzeniowej.Jest szeroko stosowany w obronie narodowej., broni, lotnictwa, lotnictwa kosmicznego, łączności, elektroniki, urządzeń elektrycznych, łączności, urządzeń gospodarstwa domowego i innych dziedzin.
(1) Siła znamionowa: siła sinus 10000N; siła losowa 10000N; siła uderzeniowa 20000N;
(2) Zakres częstotliwości: od 3 Hz do 3000 Hz, stała częstotliwość, przesuwanie do przodu i do tyłu, sinus, losowość, wstrząs
(3) Tryb częstotliwości zamiatania: liniowy, logarytmiczny, zamiatanie do przodu i z tyłu, stała częstotliwość
(4) Częstotliwość zamiatania: od 1 do 32767
(5) Czas częstotliwości zamiatania: stała częstotliwość/jednorazowe 1-3600 min, można wyświetlać krzywe częstotliwości zamiatania.
(6) Maksymalne przyspieszenie 1000 m/s2(bez obciążenia)
(7) Maksymalna prędkość: 1,8/s
(8) Maksymalny przemieszczenie: 51 mmp-p (bez obciążenia), podwójny szczyt
(9) Przesunięcie uderzeniowe: 51 mm
(10) Masa przesuwanej cewki:14kg
(12) Fala wibracyjna: sinus, losowość, wstrząs
(13) Średnica przesuwanej cewki: Φ240 mm
(14) Wymiar układu drgań: W1060xH750xD845mm
(15) Masa systemu drgań: 960 kg
(16) 600 mm*600 mm pionowy rozszerzacz i 600*600 mm poziomy stolik przesuwny
Parametry techniczne:
| Nazwa | Tabela wibracji opakowania/tester tabeli wibracji do części samochodowych | ||||||||
| Model | Siła sinus nominalna (N) | Wskaźnik siły losowej (N) | Zakres częstotliwości (Hz) | Poziom przyspieszenia (m/s2) | Prędkość znamionowa ((m/s) | Przesunięcie nominalne (p-p) mm | Maks. ładunek (kg) | przemieszczająca się cewka (Kg) | Wymiar przesuwanej cewki (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
(1) Generator drgań 1 zestaw
(2) Kontroler wibracji 1 zestaw
(3)Komunikacja Komora połączenia 1 zestaw
(4)DA-10 Wzmacniacz mocy 1 zestaw
(5) Moc podniecenia 1 pc
(7) Oprogramowanie sterownika 1 zestaw
(8) Układ chłodzenia 1 zestaw
(9) Komputer przemysłowy 1 zestaw
(10) Drukarka kolorowa 1 zestaw ((opcjonalny)
(11) Czujnik przyspieszenia (włączając linię wyjściową) 1 pc
(12) Urządzenie drgające 1 zestaw (opcjonalnie, według próbki testowej)
Cyfrowy kontroler wibracji
Kontroler wibracji to najnowszy projekt naszej firmy.
który przyjmuje międzynarodowy zaawansowany system rozproszony
Architektura, a jej rdzeniem jest najnowsza seria TMS320
32-bitowy procesor wysokiej prędkości z płynącą kropką TI
Raport testowy generowany jest automatycznie w
Microsoft Word. Podczas lub po testowaniu
Raport testowy może być edytowany, a następnie generowany
automatycznie lub ręcznie.
Wszelkie wątpliwości lub potrzeby dotyczące Air Cooling High Frequency Electrodynamic Shaker Vibration Testing Machine Price, proszę nie wahaj się wysłać zapytanie.
