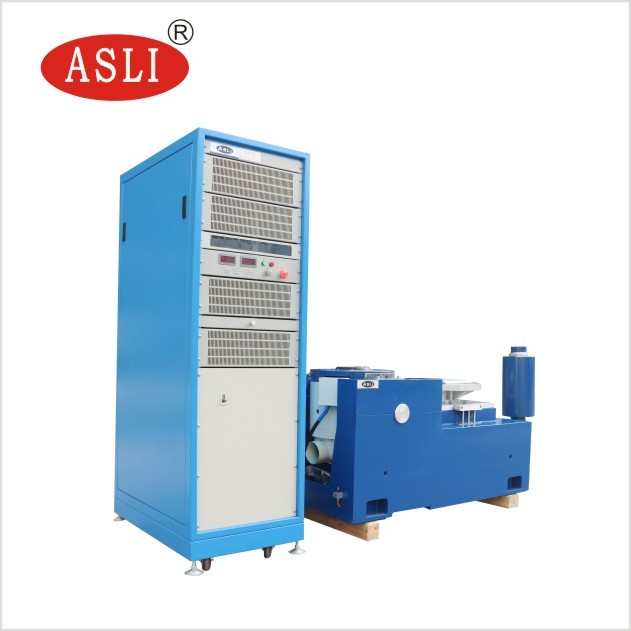

EN 60068-2-6 Standard Wysokoprzyspieszeniowy Stół Wibracyjny Elektrodynamiczny
Dlaczego wymagany jest test wibracyjny?
Każda konstrukcja może wibrować i ma określone częstotliwości (częstotliwości rezonansowe), przy których wibruje z największą amplitudą. Dlatego testy wibracji sinusoidalnych są ważne, aby pomóc zrozumieć, jak każda konstrukcja wibruje naturalnie.
Stół wibracyjny marki ASLI może przeprowadzać odpowiednio test wibracji sinusoidalnych i test wibracji losowych szerokopasmowych, a także może przeprowadzać klasyczny (półsinusoidalny) test impulsu i widma odpowiedzi na wstrząsy. Może być również połączony z komorą do testów temperatury i wilgotności.
Elektromagnetyczna maszyna do testów wibracyjnych dla normy EN 60068-2-6 dla laboratorium badawczo-rozwojowego jest szeroko stosowana w dziedzinach obronności, broni, lotnictwa, kosmonautyki, komunikacji, elektroniki, urządzeń elektrycznych, transportu i sprzętu gospodarstwa domowego.
Parametr techniczny:
| Model |
Znamionowa sinusoida Siła (N) |
Znamionowa losowa Siła (N) |
Częstotliwość Zakres (Hz) |
Znamionowe przyspieszenie (m/s2) | Znamionowa prędkość (m/s) |
Znamionowe przemieszczenie(p-p)mm Maks. obciążenie (kg) |
cewka ruchoma (kg) | Wymiar |
Cewka ruchoma (mm) ES-1 |
| 1000 | 1.8 | 1.8 | 1000 | 1.6 | 25 | 180 | 8 | Φ150 | ES-3a |
| 2000 | 3-3500 | 3-3500 | 1000 | 1.6 | 51 | 180 | 8 | Φ150 | ES-3a |
| 2000 | 3-3500 | 3-3500 | 1000 | Φ87 | 51 | Φ450 | 8 | Φ230 | ES-10 |
| 3000 | 3-3500 | 3-3500 | 1000 | 1.8 | 51 | 180 | 3.5 | Φ150 | ES-3a |
| 3000 | 3-3500 | 3-3500 | 1000 | 1.6 | 51 | Φ450 | 9 | Φ230 | ES-10 |
| 6000 | 3-3500 | 3-3500 | 1000 | 1.8 | 51 | 180 | 6.5 | Φ230 | ES-10 |
| 6000 | 3-3500 | 3-3500 | 1000 | 1.8 | 51 | 4500 | 12 | Φ230 | ES-10 |
| 10000 | 3-3000 | 3-3000 | 1000 | 1.8 | 51 | 4500 | 14 | Φ240 | ES-20 |
| 20000 | 3-3000 | 3-3000 | 1000 | 1.8 | 51 | 4500 | Φ87 | Φ320 | ES-30 |
| 30000 | 3-2800 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 | ES-120 |
| 40000 | 3-2800 | 3-2800 | 1000 | 1.8 | 51 | 4500 | 50 | Φ450 | ES-120 |
| 50000 | 3-2700 | 3-2700 | 1000 | 1.8 | 51 | 4500 | 60 | Φ450 | ES-120 |
| 60000 | 3-2700 | 3-2700 | 1000 | 1.8 | 51 | 4500 | 60 | Φ450 | ES-120 |
| 100000 | 3-2500 | 3-2500 | 1000 | 1.8 | 51 | 4500 | 1.8 | Φ500 | ES-120 |
| 120000 | 3-2200 | 3-2200 | 1000 | 1.8 | 51 | 4500 | 90 | Φ500 | ES-160 |
| 160000 | 3-2100 | 3-2100 | 1000 | 1.8 | 51 | 4500 | 150 | Φ600 | ES-200 |
| 200000 | 3-2000 | 3-2000 | 1000 | 1.8 | 51 | 4500 | 200 | Φ650 | ES-350 |
| 350000 | 3-1700 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 | Dla rozszerzacza pionowego |

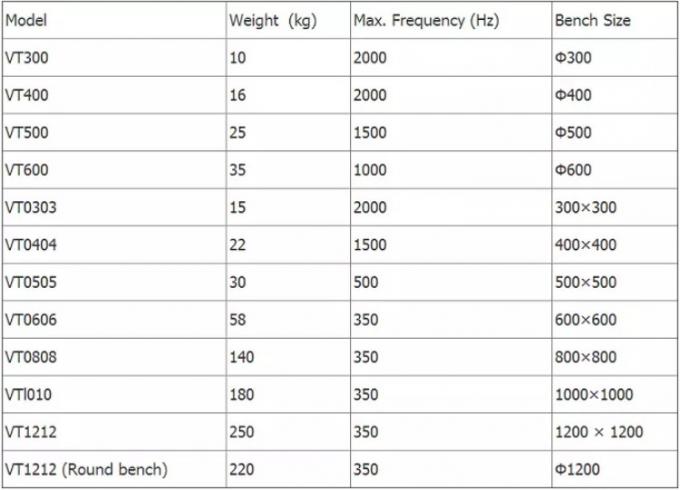

Stół wibracyjny marki ASLI VT z pionową przedłużoną ławką i określonymi zaciskami, precyzyjnie obliczony, starannie zaprojektowany, aby zapewnić klientowi najlepszą wydajność dzięki doskonałej strukturze, wysokiej jakości materiałom i wykonaniu.

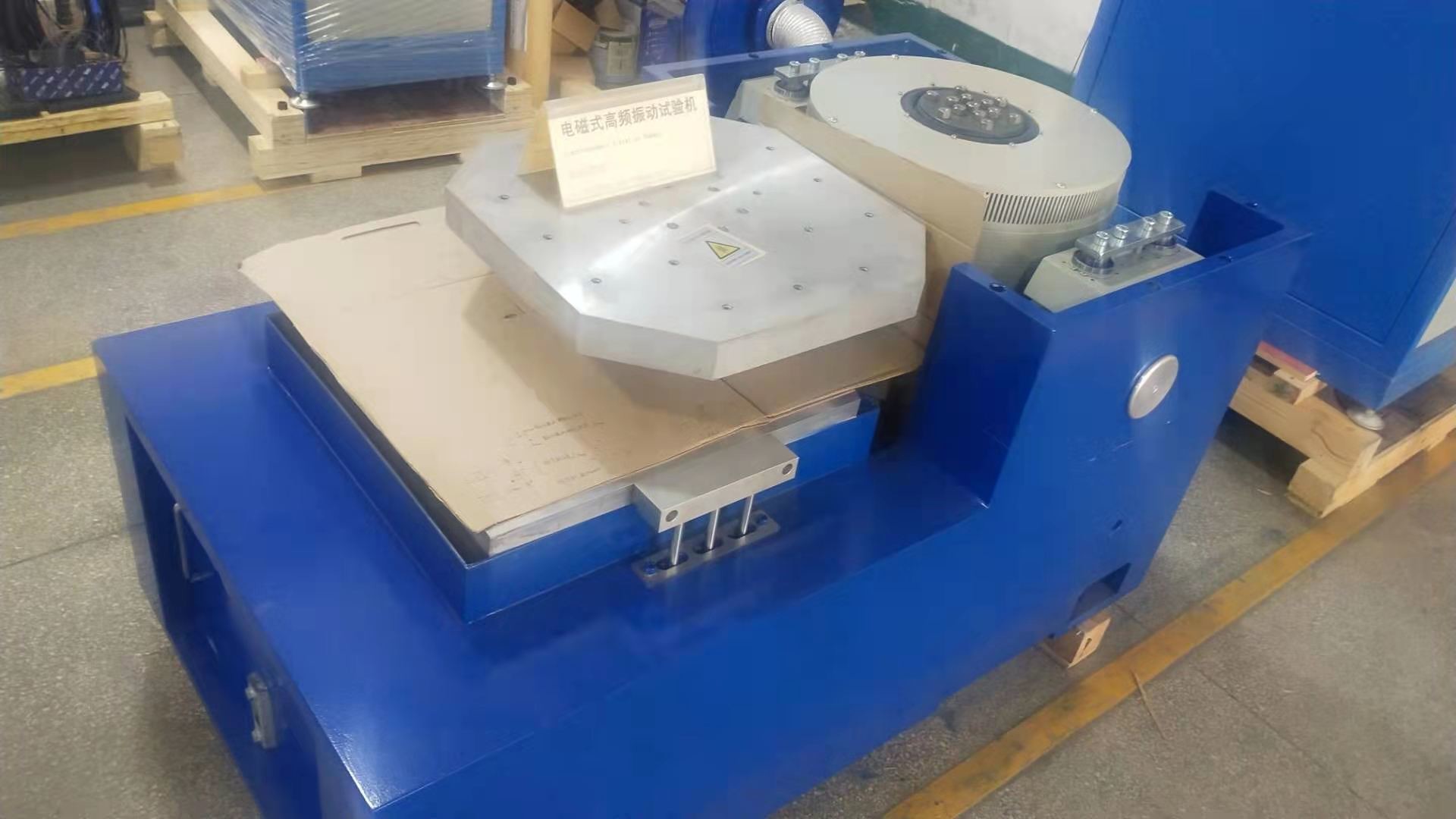

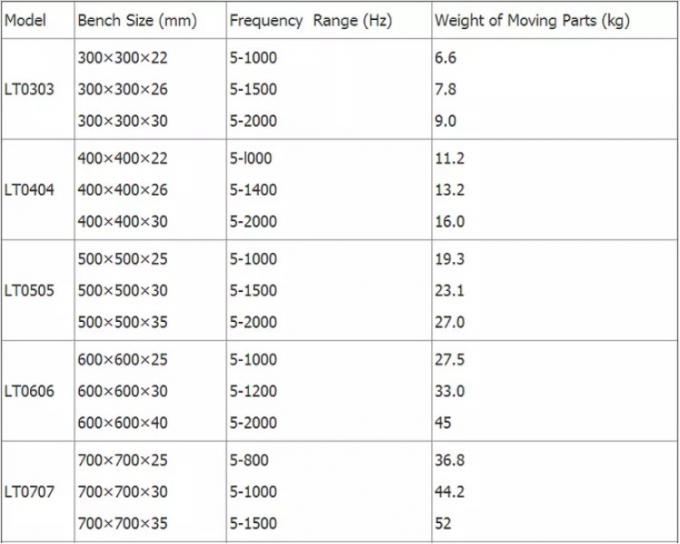

Dla rozszerzacza poziomego
Stół wibracyjny marki ASLI Wewnątrz małej ławki ładunkowej, aby uzyskać wyższe przyspieszenie i częstotliwość roboczą, aby poprawić nośność i wydajność całej ławki maszyny.
Ławka pozioma i ławka wibracyjna są typu integralnego, o doskonałej strukturze, wygodne w instalacji i regulacji.
Tor ciśnienia statycznego, w kształcie litery V, o odporności na nachylenie i obciążenie boczne.
Wbudowana pompa olejowa, dobra konstrukcja i łatwa obsługa.

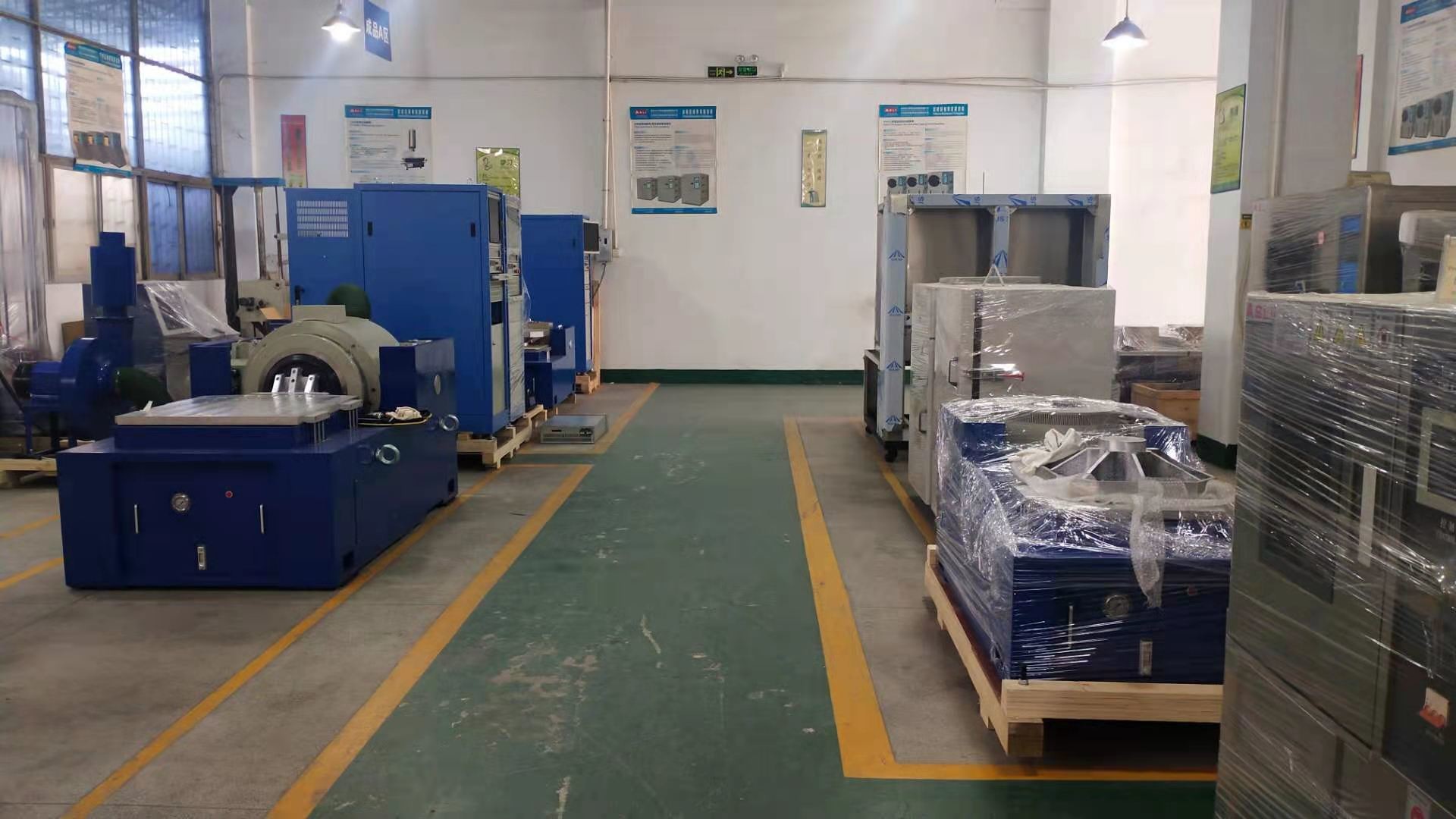

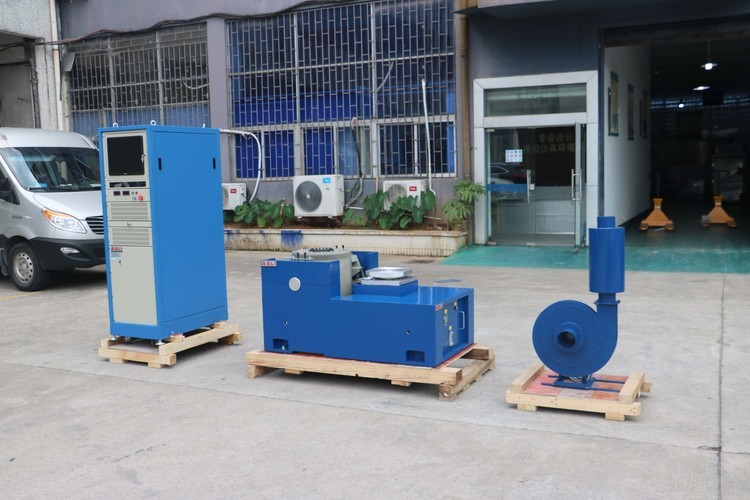

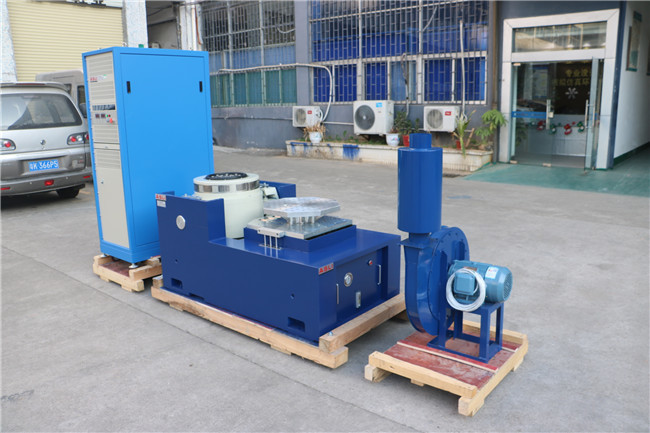

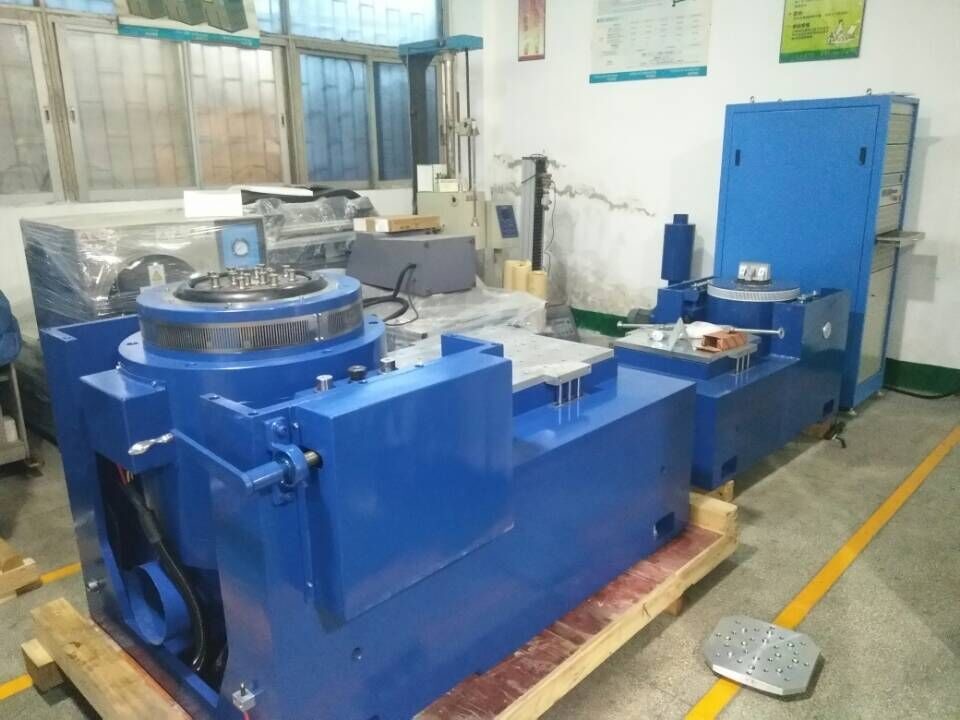

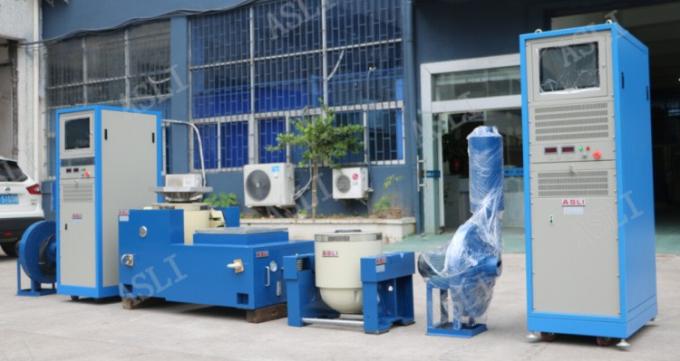

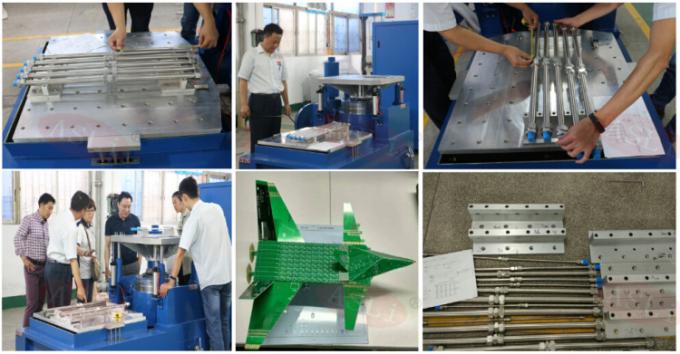

Szczegółowe obrazy
