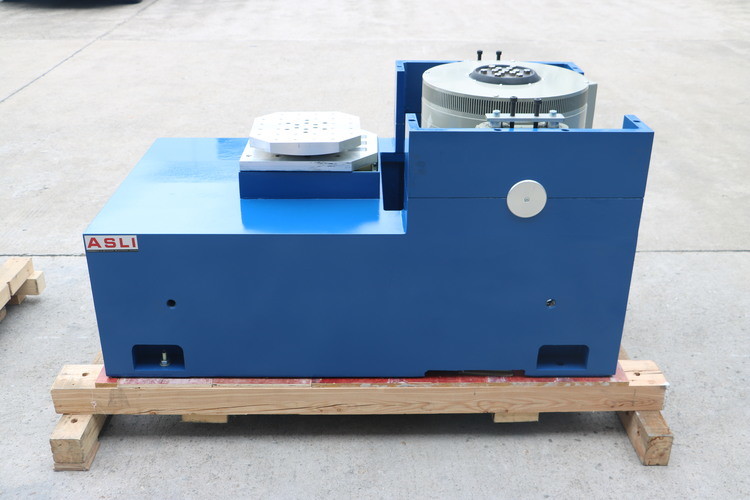

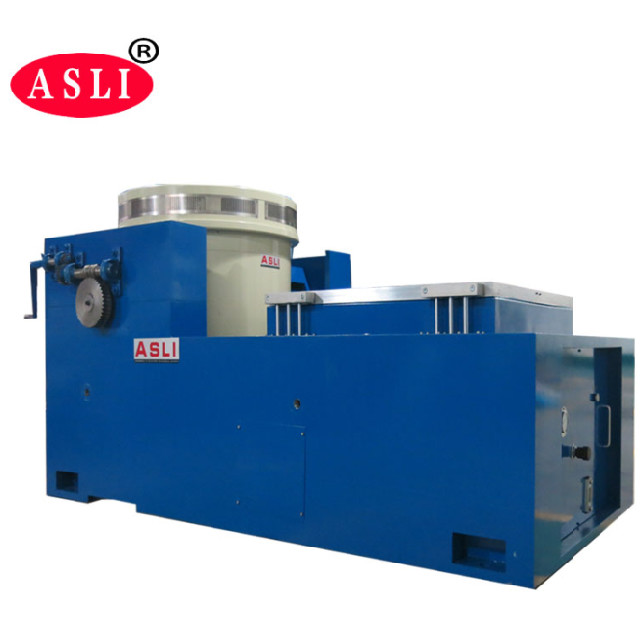

Do czego służy wibrator wysokiej częstotliwości do testów wibracyjnych w płaszczyźnie pionowej i poziomej?
Wibrator to urządzenie elektromagnetyczne, które służy do testowania wibracyjnego w celu wzbudzania struktury poddawanej testom. Jest używany do testów modalnych lub wytrzymałościowych. Jakie są różne konstrukcje wibratorów?
Wysokiej częstotliwości pionowy i poziomy generator elektromagnetyczny wibracyjny do półprzewodników służy do oceny częstotliwości rezonansowych projektów produktów i opakowań oraz symulacji losowych wibracji, które występują w środowisku dystrybucji lub użytkowania. Maszyna jest prosta w obsłudze i może wykonywać szeroki zakres testów wibracyjnych zgodnie ze specyfikacjami rządowymi, branżowymi i korporacyjnymi.
1. Połączona struktura komory testowej i systemu chłodniczego, charakteryzująca się zwartą i elegancką konstrukcją; niezależna konsola
2. Aby ułatwić obsługę; oryginalny agregat chłodniczy i jego główne akcesoria importowane z zagranicy
3. Importowany kontroler z kolorowym ekranem dotykowym LCD, zdolny do automatycznego sterowania programami temperatury i wilgotności;
4. Z interfejsem telekomunikacyjnym R232. Aby sprostać unikalnym wymaganiom klienta, użytkownicy mogą wybierać spośród różnych modeli stołów testów wibracyjnych, aby zapewnić, że oprócz dobrego chłodzenia
5. System uszczelniania cieplnego i powietrznego, ten stół wibracyjny będzie również charakteryzował się niezwykłym efektem wibracji mechanicznych
sprzęt do testowania niezawodności, wibracje udarowe
| Nazwa | Stół do testowania wibracji pakowania/Tester stołu wibracyjnego do części samochodowych | ||||||||
| Model | Znamionowa siła sinusoidalna (N) | Znamionowa siła losowa (N) | Zakres częstotliwości (Hz) | Znamionowe przyspieszenie (m/s2) | Prędkość znamionowa (m/s) | Znamionowe przemieszczenie (p-p)mm | Maks. obciążenie (kg) | Cewka ruchoma (kg) | Wymiar cewki ruchomej (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Wibrator może być również używany w połączeniu z komorą testową temperatury i wilgotności:
| Model | THV-408(A~F) |
| Wymiar wewnętrzny | W600×H850×D800(mm) |
| Wymiar zewnętrzny | W850×H1950×D2100(mm) |
| Zakres temperatur | Niska temperatura:(A:25ºC; B:0ºC; C:-20ºC ; D: -40ºC; E: -60ºC; F: -70ºC) Wysoka temperatura:100ºC(150ºC) |
| Zakres wilgotności | 20%~98%R.H.(10%-98% R.H. / 5%-98% R.H. to specjalny warunek opcjonalny, wymaga osuszacza) |
|
Dokładność analityczna / Rozkład temperatury i wilgotności |
0.1ºC; 0.1% R.H/±2.0ºC; ±3.0% R.H. |
|
Dokładność sterowania temperatury i wilgotności |
±0.5ºC; ±2.5% R.H. |
|
Temperatura Prędkość narastania/spadku Prędkość narastania temperatury ok. 0.1~3.0ºC/min / prędkość spadku temperatury ok. 0.1~1.5ºC/min; |
(Prędkość spadku Min.1.5ºC/min to specjalny warunek opcjonalny) Materiał wewnętrzny i |
|
zewnętrzny Materiał skrzynki wewnętrznej to stal nierdzewna SUS 304#, skrzynki zewnętrznej to stal nierdzewna lub |
SEE stal walcowana na zimno z powłoką lakierniczą. Materiał izolacyjny |
| Odporny na wysoką temperaturę, wysoką gęstość, formiat chloru, materiały izolacyjne z pianki octanu etylu | System chłodzenia |
| Chłodzenie powietrzem lub chłodzenie wodą/jednosegmentowy kompresor (-40ºC, dwusegmentowy kompresor -70ºC) | Urządzenia ochronne |
| Wyłącznik bez bezpiecznika, wyłącznik zabezpieczający przed przeciążeniem kompresora, wysokie i niskie napięcie chłodziwa |
wyłącznik ochronny, wyłącznik zabezpieczający przed nadmierną wilgotnością i nadmierną temperaturą, bezpieczniki, system ostrzegania o usterkach, ochrona ostrzegawcza przed brakiem wody Akcesoria opcjonalne |
| Drzwi wewnętrzne z otworem operacyjnym (opcjonalnie), rejestrator (opcjonalnie), oczyszczacz wody, osuszacz | Wibracje |
|
Sprzęt testowy Wybierz odpowiedni stół testów wibracyjnych zgodnie z warunkami testowymi klienta, parametry techniczne |
proszę wziąć pod uwagę parametry testera wibracji typu elektrodynamicznego Zasilanie |
| 1. Dobrze zaprojektowany szkielet koła dynamicznego, z wyższą częstotliwością rezonansową osiową. | 2. Dwa obwody magnetyczne, niskie upływy strumienia magnetycznego, zwarta konstrukcja i racjonalna. |
