Maszyna do testowania wstrząsaczy elektromagnetycznych o wysokiej częstotliwości i wysokiej precyzji
urządzenie do testowania wibracji elektromagnetycznych jest dedykowane wysokiej jakości, wysokiej wydajności i wysokiej niezawodności, precyzji i dokładności oraz wygodnej obsłudze.Jest to platforma testowa, która spełnia wszelkiego rodzaju specyfikacje testowe, i mogą być wykonywane w tym IEC, MIL-STD, JIS, ASTM i inne specyfikacje.
Cechy produktu
* Elastyczny układ zawieszenia i prowadzenie w linii prostej, silna nośność, dobre działanie prowadzenia i wysoka stabilność.
* Sztatyczna sztywność centralnego poduszki powietrznej jest duża, dynamiczna sztywność mała, nośność silna, a dynamiczna wydajność doskonała.
* Szybka samokontrola diagnostyczna i ochrona łańcucha, wysoka bezpieczeństwo i niezawodność;
* Urządzenie izolacyjne i tłumiące poduszki powietrzne pozwala wibratorowi nie potrzebować specjalnej podstawy, doskonale odtwarza falę drgań i zmniejsza transmisję drgań.
* Zapewnienie różnego wykorzystania platform ekspansji poziomej i pionowej;
* Można go używać ze wszystkimi rodzajami kontrolerów drgań, a obsługa jest prosta.
Parametry:
| Model |
Poziom nominalny Siła (N) |
Wyniki oceny Siła (N) |
Częstotliwość Zakres (Hz) |
Poziom przyspieszenia (m/s)2) | Prędkość znamionowa ((m/s) |
Nominalne przesunięcie (p-p) mm |
Maks. ładunek (kg) | przemieszczająca się cewka ((Kg) |
Wymiar Ruchowa cewka ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Weryfikacja:
VT pionowe przedłużone ławki i określone zaciski, precyzyjnie obliczone, wyrafinowana konstrukcja, aby zapewnić klientowi uzyskał najlepsze osiągi zgodnie z doskonałym
Wymagania dotyczące poziomego stoiska:
W ramach małej ładowni, aby osiągnąć wyższe przyspieszenie i częstotliwość pracy, aby poprawić zdolność ładowania i wydajność całej maszyny.
Ławka horyzontalna i wibracyjna są typu integralnego, z doskonałą strukturą, wygodną instalacją i regulacją.
Ścieżka ciśnienia statycznego, w kształcie litery V, odporna na nachylenie i obciążenie.
Wbudowana pompa olejowa, dobra konstrukcja i łatwa obsługa.

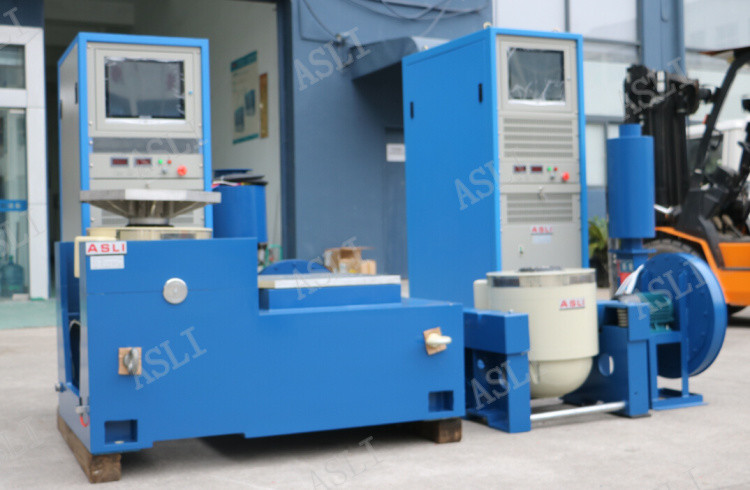

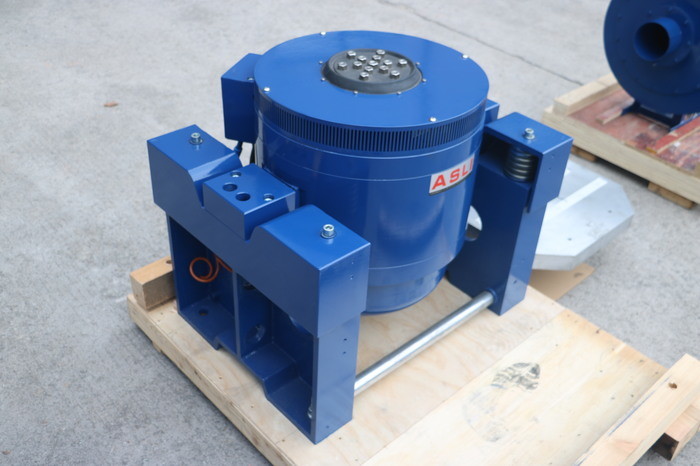

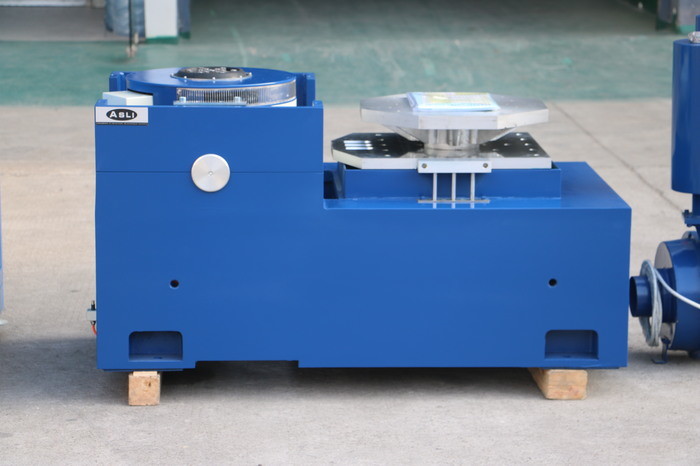

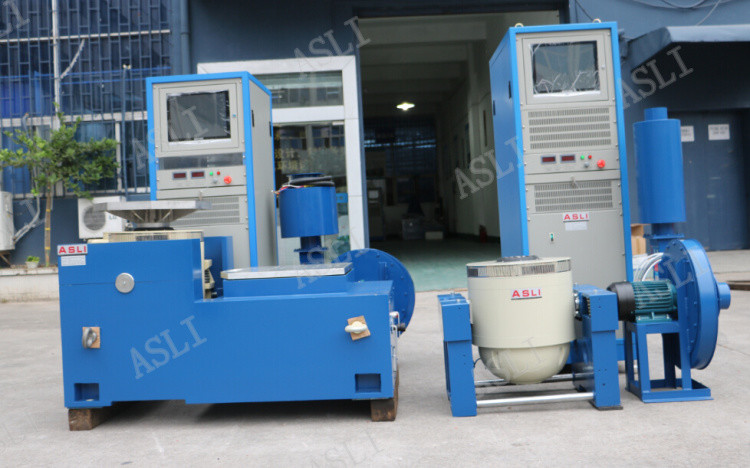

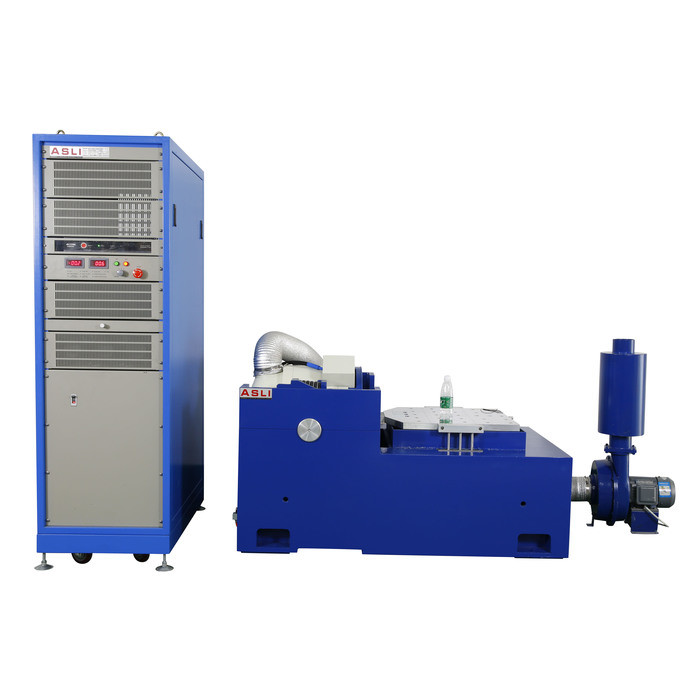

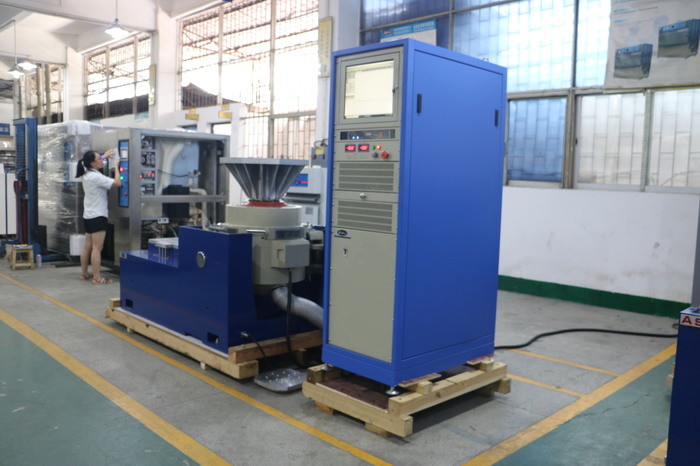

Zdjęcia do odniesienia:
