Big Force Electrodynamics Wysoka częstotliwość wibracyjna wibracyjna Stół Przyspieszenie 100g
Product Details
| siła wibracyjna: | 30000N | Kierunek wibracji: | pionowe poziome |
|---|---|---|---|
| Aplikacja: | Części samochodowe | Przemieszczenie: | 51mm |
| Rozmiar tabeli: | 1000*1000 mm | Typ: | Wysoka częstotliwość |
| Przyśpieszenie: | 100g | ruchoma cewka: | 40 kg |
| Podkreślić |
Elektrodynamiczny stół wibracyjny wibracyjny,stół wibracyjny części samochodowych,sprzęt do testowania drgań losowych 30000N |
||
Product Description

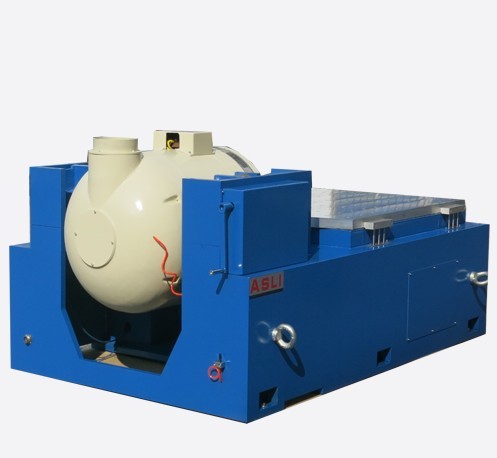

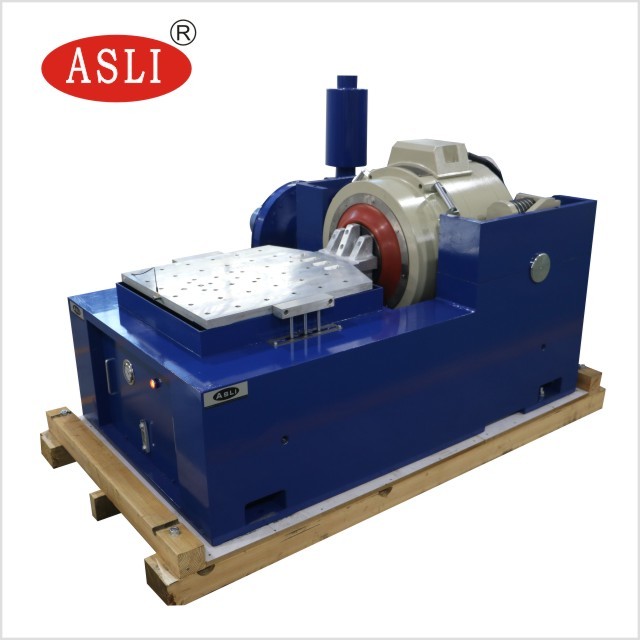

TheStół wibracyjny o wysokiej częstotliwości typu Big Force typu elektrodynamicznego z przyspieszeniem 100 gto pionowy i poziomy system badania wibracji z przemiataniem częstotliwości, przeznaczony do badania odporności na wibracje. Jest szeroko stosowany w przemyśle obronnym, lotniczym, lotniczym, komunikacyjnym, elektronicznym, motoryzacyjnym, AGD i innych gałęziach przemysłu.
Sprzęt ten został zaprojektowany z myślą o wczesnym wykrywaniu usterek, symulowaniu rzeczywistych warunków pracy i przeprowadzaniu testów wytrzymałości konstrukcyjnej. Szeroki zakres zastosowań i niezwykłe, wiarygodne wyniki testów sprawiają, że jest to niezbędne narzędzie do zapewniania jakości i walidacji produktów.
System obsługuje tryby sinusoidalne, FM, przemiatanie, programowalne, mnożnik częstotliwości, logarytm, maksymalne przyspieszenie, modulację amplitudy i sterowanie czasem. Posiada w pełni funkcjonalne sterowanie komputerowe z prostymi ustawieniami stałego przyspieszenia i stałej amplitudy. Każde urządzenie przechodzi ciągłe, bezawaryjne testy działania przez 3 miesiące, aby zapewnić stabilną pracę i niezawodną jakość.
Pobierz Stanowisko do badania wibracji wysokiej częstotliwości ES-30 (PDF)
| Model | Znamionowa siła sinusoidalna (N) | Znamionowa siła losowa (N) | Zakres częstotliwości (Hz) | Przyspieszenie znamionowe (m/s²) | Prędkość znamionowa (m/s) | Przemieszczenie znamionowe (pp) mm | Maks. Ładowanie (kg) | Ruchoma cewka (kg) | Wymiar ruchomej cewki (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100 000 | 100 000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120 000 | 120 000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160 000 | 160 000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200 000 | 200 000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350 000 | 350 000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
| Rozmiar stołu | 1000 × 1000 mm |
|---|---|
| Tworzywo | Stop aluminium |
| Grubość | 40 mm |
| Maks. Częstotliwość pracy | Sinus 1000 Hz, Losowo 1200 Hz |
| Rozmiar ekspandera | 1000 × 1000 mm |
|---|---|
| Tworzywo | Stop aluminium |
| Maks. Częstotliwość pracy | Sinus 500 Hz, Losowo 1000 Hz |
| Maks. Moc wyjściowa | 42 kVA |
|---|---|
| Odpowiedź częstotliwościowa | >65dB |
| Napięcie wyjściowe | 100 Vrms |
| Wydajność konwersji | >90% |
| Moc | 15 kW |
|---|---|
| Objętość powietrza | 0,66 m3/min |
| Ciśnienie powietrza | 0,08 kgf/cm² |
| Średnica przewodu powietrznego | 200 mm |
TheStół wibracyjny o wysokiej częstotliwości typu Big Force typu elektrodynamicznego z przyspieszeniem 100 gmożna również połączyć z komorą do pomiaru temperatury i wilgotności w celu kompleksowych testów środowiskowych.
Jeśli potrzebujesz więcej informacji na temat pionowego, poziomego sprzętu do badania wibracji z przemiataniem częstotliwości do badania odporności na wibracje, skontaktuj się z nami.
