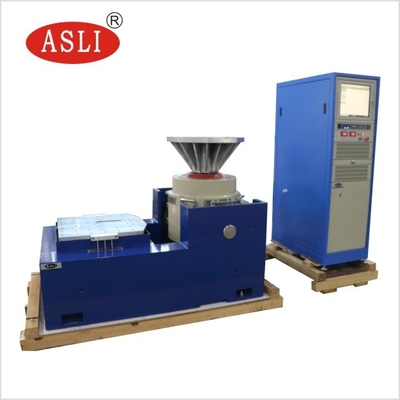

Wysokiej precyzji Iec 68-2-6 Laboratory Led Universal Low Frequency Vibration Test Machine
Digitalny wzmacniacz mocy przełączania
System wykorzystuje cyfrowy wzmacniacz mocy z modulacją szerokości impulsu sinusobowego.wprowadzenie sygnału niskiego napięcia przez sterownik jest wzmacniane przez obwód cyfrowy i przywrócone do pierwotnego sygnału, a następnie wyjście do ruchomego cewki stołu wibrującego w celu promowania wibracji elektrycznej.
Głównymi elementami inteligentnego wzmacniacza mocy wysokiego napięcia są: przednie sterowanie, moduł wzmacniacza mocy, obwód ochronny, część zasilania i szafa elektryczna.System przyjmuje wysokiego napięcia i małych form wyjścia prądu, co zmniejsza straty mocy podczas transmisji i zapewnia skuteczne i rozsądne dopasowanie impedancji.
Parametry wysokoprecyzyjnego wstrząsacza wibracyjnego:
| Siłowa siła napędowa | 300 kgf |
| Przypuszczalny nacisk | 300 kgf rms |
| Siła napędowa | 600 kgf |
| Zakres częstotliwości | 5~2800Hz |
| Ciągłe przemieszczanie | 250,4 mm |
| Maksymalna prędkość | 10,8 m/s |
| Wzmacniacz mocy przełącznikowej | |
| Wyjście wzmacniacza | 3.5kVA |
| Stosunek sygnału do hałasu | > 65 dB |
| Zysk IF | ≥ 80 |
| Całkowite zniekształcenie harmonijne(w mocy znamionowej) | Mniej niż 0,5% w przypadku prądu stałego (0,1 Hz) do 500 Hz; mniej niż 1,0% w przypadku 500 Hz do 5000 Hz |
| Zwiększacz mocyodpowiedź częstotliwości | DC (0,1 Hz) do 4500 Hz: ±3 dB; |
| Średni czas pomiędzyNieprawidłowość (MTBF) | >35.000 godzin |

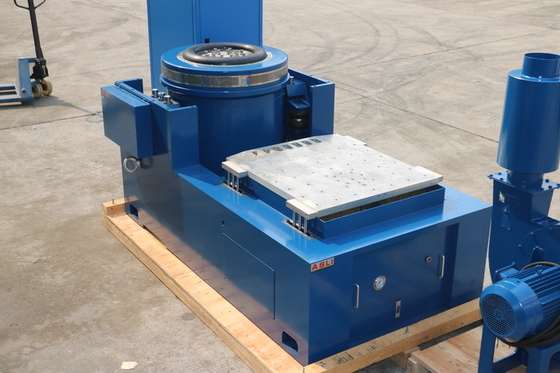

| Płytka do rozszerzania pionowego | |
| Wielkość stołu | 600 mm × 600 mm |
| Górna granicaczęstotliwość ratingowa | Sinus 2200 Hz, losowe 3500 Hz |
| Przeciwważenie | 30 kg |
| Materiał biurowy | Stopy aluminium |
| Kontroler wibracji | |
| system operacyjny | System Windows 7 |
| Interfejs operacyjny | Interfejs chiński i angielski |
| Funkcja oprogramowania | Sine, przypadkowy, klasyczny szok, wyszukiwanie rezonansowe i rezydent |
Właściwości:
1Dobrze zaprojektowany dynamiczny kołowy szkielet, z wyższą częstotliwością rezonancji osiowej.
2Dwu-magnetyczny obwód, niski wyciek strumienia magnetycznego, kompaktowa konstrukcja i racjonalna.
3. łożyska rolkowe rocker rod proste i zorientowane na przywóz składowe, orientacja sztywności ciała, ekscentryczna zdolność obciążeniowa.
4- Trunnion izolacja podstawy dedykowane do stosowania hormonów, instalacja mobilnej wygody.
5Zaawansowana technologia porusza się po całym systemie, zapewniając wysoką niezawodność.
6Nowy projekt kanału i poprawa efektu chłodzenia.
7. sztywność statyczna, dynamiczna sztywność łożyska małych balonów, podnosząc zdolność nośną stołu wibracyjnego, poprawiając wydajność niskiej częstotliwości.
